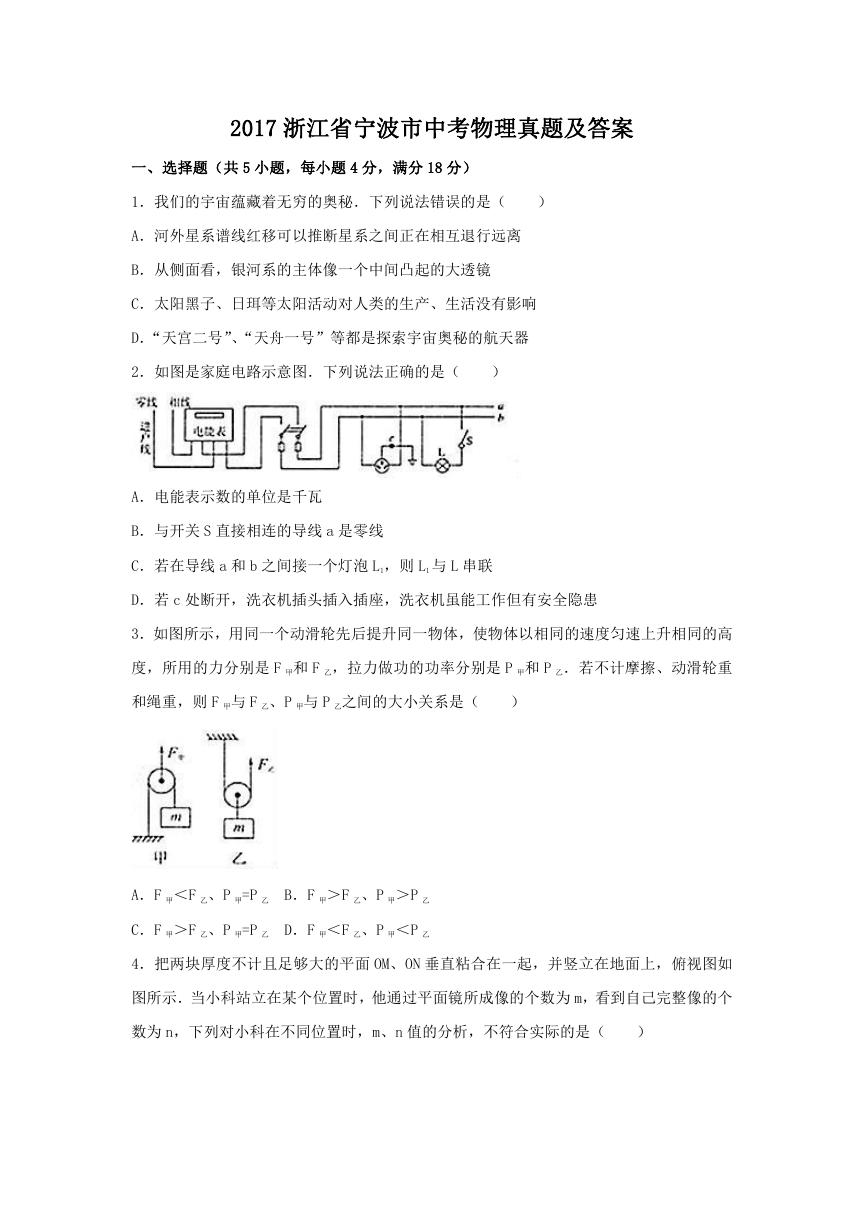

2017 浙江省宁波市中考物理真题及答案
一、选择题(共 5 小题,每小题 4 分,满分 18 分)
1.我们的宇宙蕴藏着无穷的奥秘.下列说法错误的是(
)
A.河外星系谱线红移可以推断星系之间正在相互退行远离
B.从侧面看,银河系的主体像一个中间凸起的大透镜
C.太阳黑子、日珥等太阳活动对人类的生产、生活没有影响
D.“天宫二号”、“天舟一号”等都是探索宇宙奥秘的航天器
2.如图是家庭电路示意图.下列说法正确的是(
)
A.电能表示数的单位是千瓦
B.与开关 S 直接相连的导线 a 是零线
C.若在导线 a 和 b 之间接一个灯泡 L1,则 L1 与 L 串联
D.若 c 处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
3.如图所示,用同一个动滑轮先后提升同一物体,使物体以相同的速度匀速上升相同的高
度,所用的力分别是 F 甲和 F 乙,拉力做功的功率分别是 P 甲和 P 乙.若不计摩擦、动滑轮重
和绳重,则 F 甲与 F 乙、P 甲与 P 乙之间的大小关系是(
)
A.F 甲<F 乙、P 甲=P 乙 B.F 甲>F 乙、P 甲>P 乙
C.F 甲>F 乙、P 甲=P 乙 D.F 甲<F 乙、P 甲<P 乙

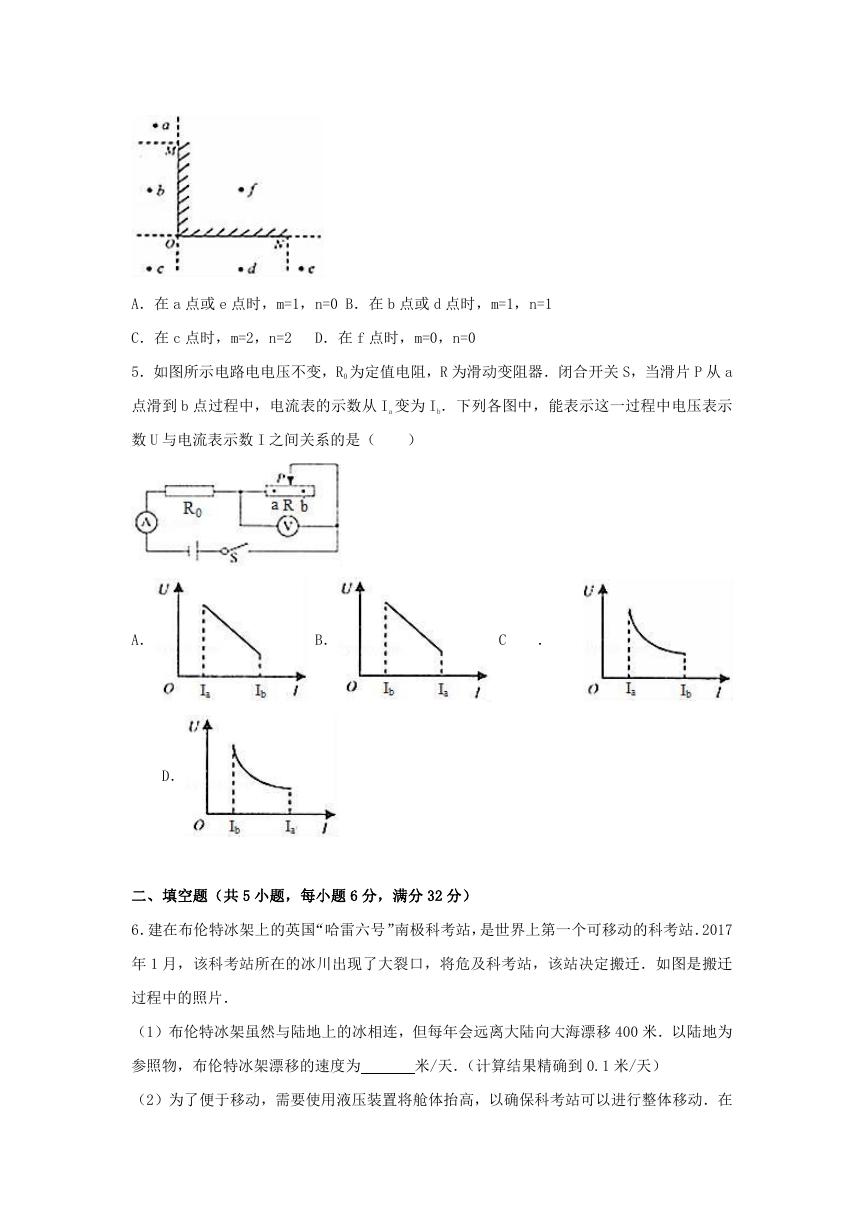

4.把两块厚度不计且足够大的平面 OM、ON 垂直粘合在一起,并竖立在地面上,俯视图如
图所示.当小科站立在某个位置时,他通过平面镜所成像的个数为 m,看到自己完整像的个
数为 n,下列对小科在不同位置时,m、n 值的分析,不符合实际的是(
)
A.在 a 点或 e 点时,m=1,n=0 B.在 b 点或 d 点时,m=1,n=1
C.在 c 点时,m=2,n=2
D.在 f 点时,m=0,n=0
5.如图所示电路电电压不变,R0 为定值电阻,R 为滑动变阻器.闭合开关 S,当滑片 P 从 a
点滑到 b 点过程中,电流表的示数从 Ia 变为 Ib.下列各图中,能表示这一过程中电压表示
数 U 与电流表示数 I 之间关系的是(
)
A.
B.
C
.
D.
二、填空题(共 5 小题,每小题 6 分,满分 32 分)
6.建在布伦特冰架上的英国“哈雷六号”南极科考站,是世界上第一个可移动的科考站.2017
年 1 月,该科考站所在的冰川出现了大裂口,将危及科考站,该站决定搬迁.如图是搬迁
过程中的照片.
(1)布伦特冰架虽然与陆地上的冰相连,但每年会远离大陆向大海漂移 400 米.以陆地为
参照物,布伦特冰架漂移的速度为
米/天.(计算结果精确到 0.1 米/天)

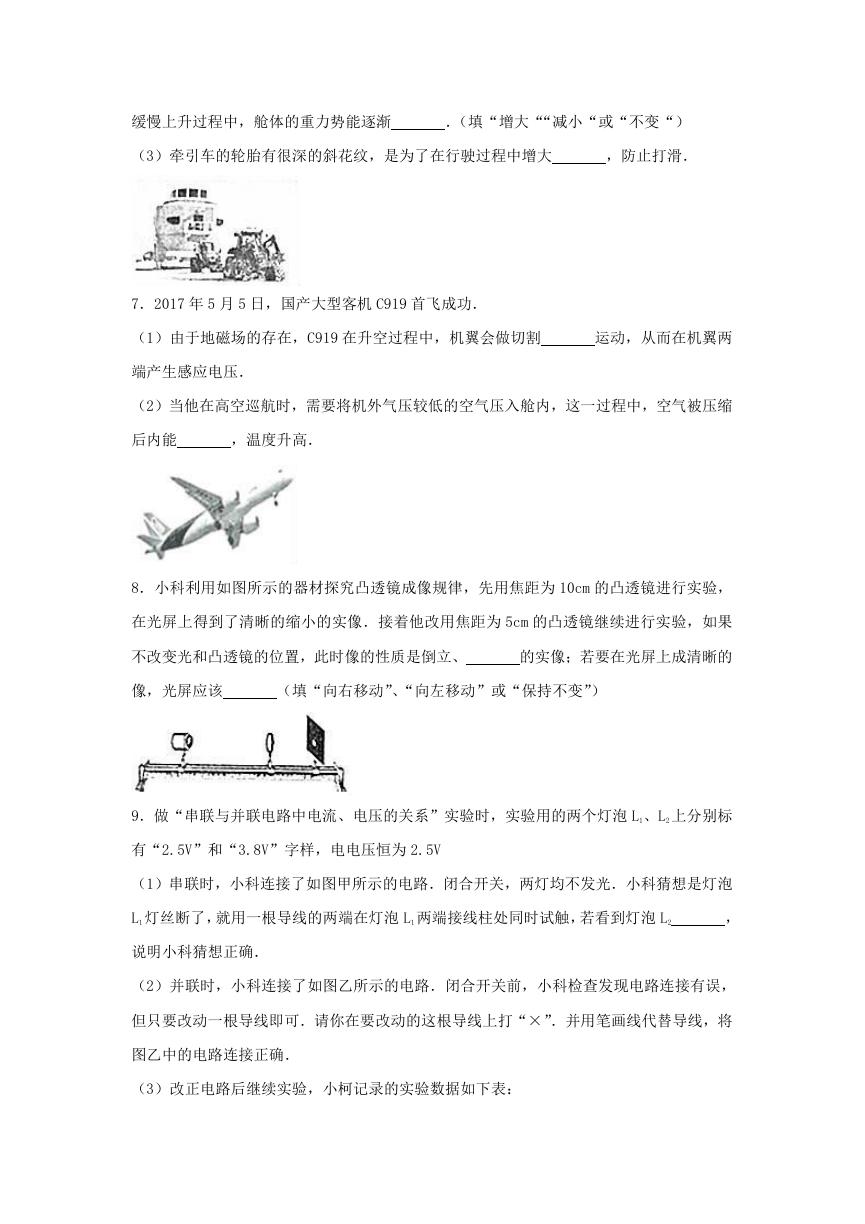

(2)为了便于移动,需要使用液压装置将舱体抬高,以确保科考站可以进行整体移动.在
缓慢上升过程中,舱体的重力势能逐渐
.(填“增大““减小“或“不变“)
(3)牵引车的轮胎有很深的斜花纹,是为了在行驶过程中增大
,防止打滑.
7.2017 年 5 月 5 日,国产大型客机 C919 首飞成功.
(1)由于地磁场的存在,C919 在升空过程中,机翼会做切割
运动,从而在机翼两
端产生感应电压.
(2)当他在高空巡航时,需要将机外气压较低的空气压入舱内,这一过程中,空气被压缩
后内能
,温度升高.
8.小科利用如图所示的器材探究凸透镜成像规律,先用焦距为 10cm 的凸透镜进行实验,
在光屏上得到了清晰的缩小的实像.接着他改用焦距为 5cm 的凸透镜继续进行实验,如果
不改变光和凸透镜的位置,此时像的性质是倒立、
的实像;若要在光屏上成清晰的
像,光屏应该
(填“向右移动”、“向左移动”或“保持不变”)
9.做“串联与并联电路中电流、电压的关系”实验时,实验用的两个灯泡 L1、L2 上分别标
有“2.5V”和“3.8V”字样,电电压恒为 2.5V
(1)串联时,小科连接了如图甲所示的电路.闭合开关,两灯均不发光.小科猜想是灯泡
L1 灯丝断了,就用一根导线的两端在灯泡 L1 两端接线柱处同时试触,若看到灯泡 L2
,
说明小科猜想正确.
(2)并联时,小科连接了如图乙所示的电路.闭合开关前,小科检查发现电路连接有误,
但只要改动一根导线即可.请你在要改动的这根导线上打“×”.并用笔画线代替导线,将
图乙中的电路连接正确.

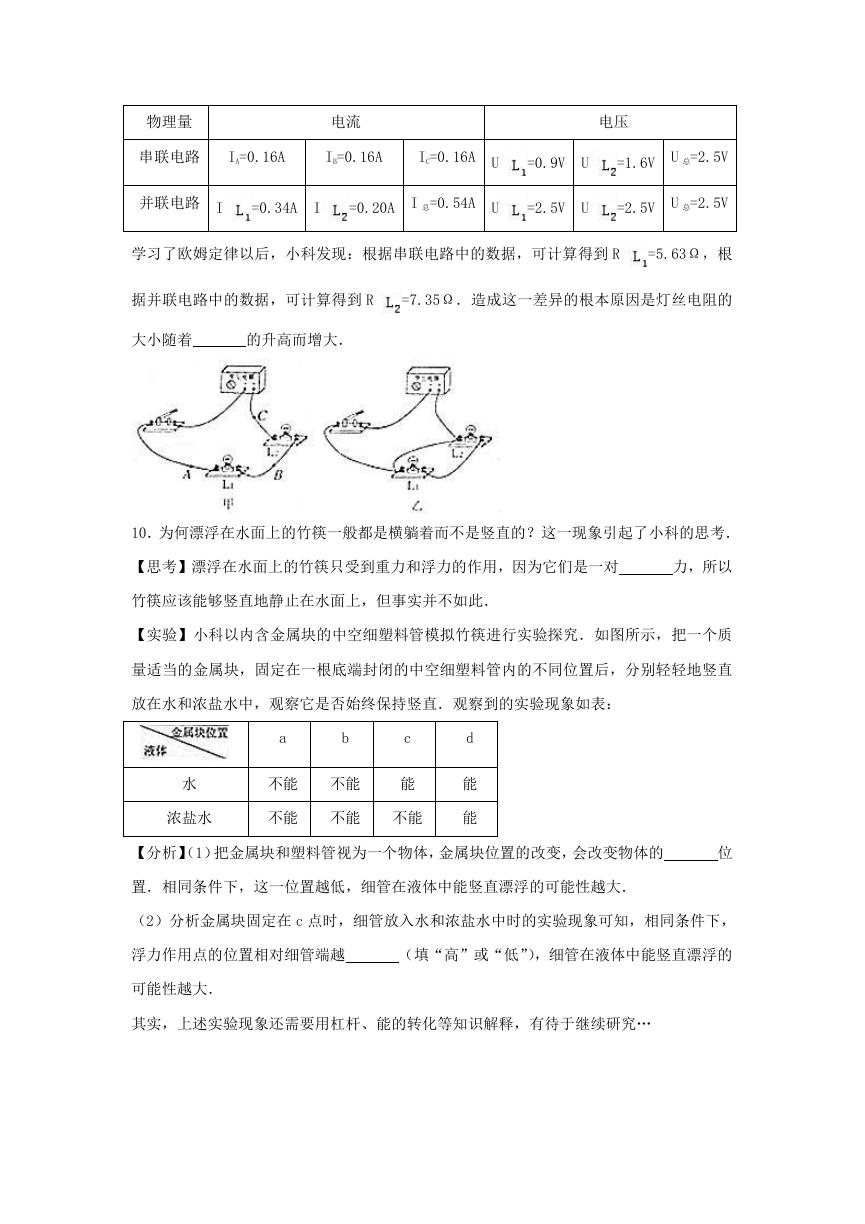

(3)改正电路后继续实验,小柯记录的实验数据如下表:
物理量
电流
电压
串联电路 IA=0.16A
IB=0.16A
IC=0.16A
并联电路 I
=0.34A
I
=0.20A
I 总=0.54A
U
U
=0.9V
=2.5V
U
U
=1.6V
U 总=2.5V
=2.5V
U 总=2.5V
学习了欧姆定律以后,小科发现:根据串联电路中的数据,可计算得到 R
=5.63Ω,根
据并联电路中的数据,可计算得到 R
=7.35Ω.造成这一差异的根本原因是灯丝电阻的
大小随着
的升高而增大.
10.为何漂浮在水面上的竹筷一般都是横躺着而不是竖直的?这一现象引起了小科的思考.
【思考】漂浮在水面上的竹筷只受到重力和浮力的作用,因为它们是一对
力,所以
竹筷应该能够竖直地静止在水面上,但事实并不如此.
【实验】小科以内含金属块的中空细塑料管模拟竹筷进行实验探究.如图所示,把一个质
量适当的金属块,固定在一根底端封闭的中空细塑料管内的不同位置后,分别轻轻地竖直
放在水和浓盐水中,观察它是否始终保持竖直.观察到的实验现象如表:
a
b
水
不能
不能
c
能
浓盐水
不能
不能
不能
d
能
能
【分析】(1)把金属块和塑料管视为一个物体,金属块位置的改变,会改变物体的
位
置.相同条件下,这一位置越低,细管在液体中能竖直漂浮的可能性越大.
(2)分析金属块固定在 c 点时,细管放入水和浓盐水中时的实验现象可知,相同条件下,
浮力作用点的位置相对细管端越
(填“高”或“低”),细管在液体中能竖直漂浮的
可能性越大.
其实,上述实验现象还需要用杠杆、能的转化等知识解释,有待于继续研究…

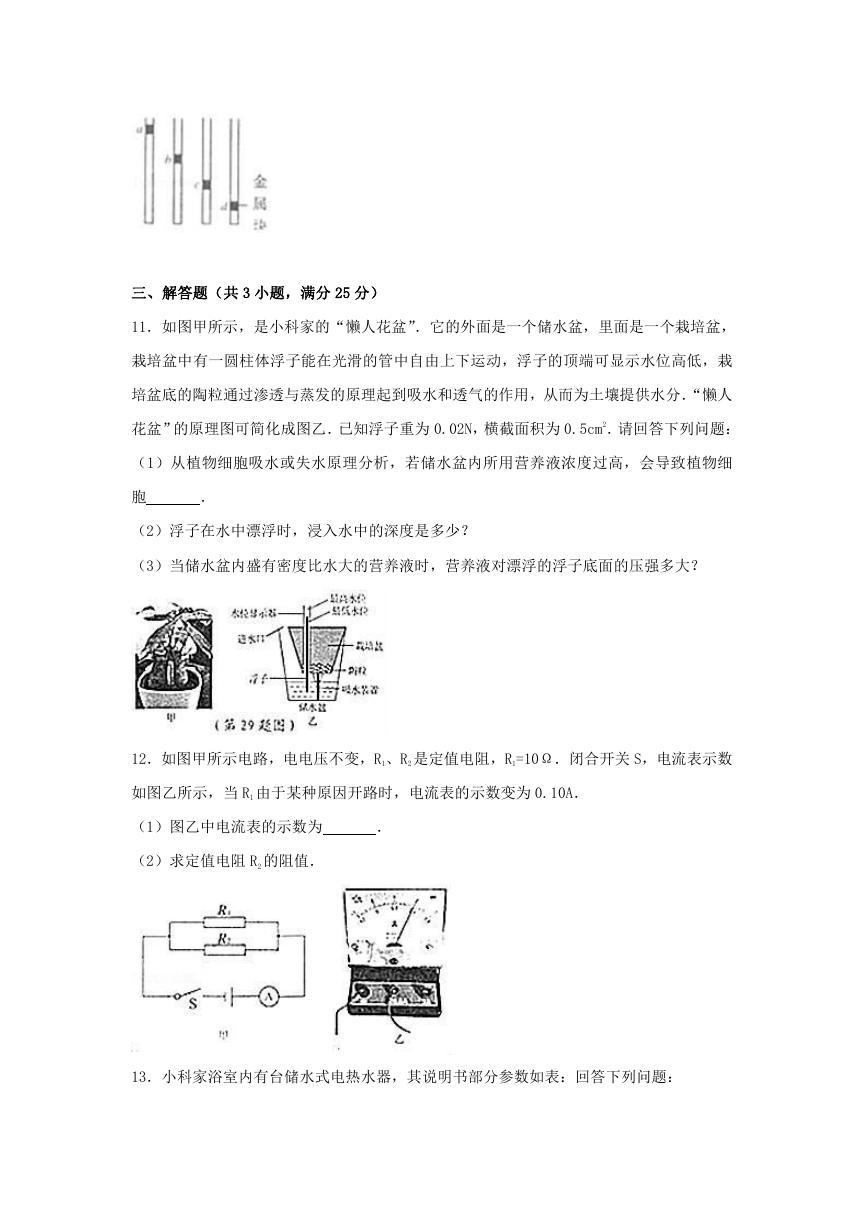

三、解答题(共 3 小题,满分 25 分)
11.如图甲所示,是小科家的“懒人花盆”.它的外面是一个储水盆,里面是一个栽培盆,
栽培盆中有一圆柱体浮子能在光滑的管中自由上下运动,浮子的顶端可显示水位高低,栽
培盆底的陶粒通过渗透与蒸发的原理起到吸水和透气的作用,从而为土壤提供水分.“懒人
花盆”的原理图可简化成图乙.已知浮子重为 0.02N,横截面积为 0.5cm2.请回答下列问题:
(1)从植物细胞吸水或失水原理分析,若储水盆内所用营养液浓度过高,会导致植物细
胞
.
(2)浮子在水中漂浮时,浸入水中的深度是多少?
(3)当储水盆内盛有密度比水大的营养液时,营养液对漂浮的浮子底面的压强多大?
12.如图甲所示电路,电电压不变,R1、R2 是定值电阻,R1=10Ω.闭合开关 S,电流表示数
如图乙所示,当 R1 由于某种原因开路时,电流表的示数变为 0.10A.
(1)图乙中电流表的示数为
.
(2)求定值电阻 R2 的阻值.
13.小科家浴室内有台储水式电热水器,其说明书部分参数如表:回答下列问题:

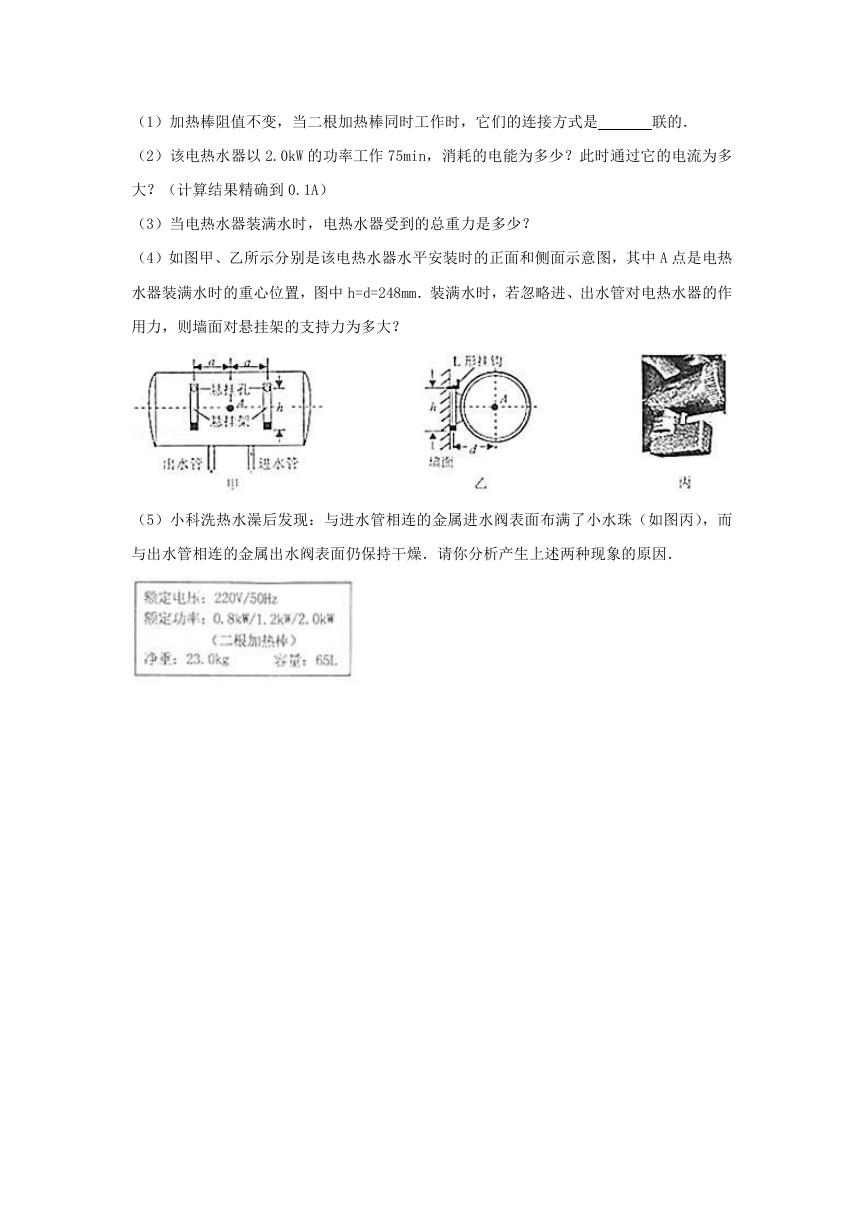

(1)加热棒阻值不变,当二根加热棒同时工作时,它们的连接方式是
联的.
(2)该电热水器以 2.0kW 的功率工作 75min,消耗的电能为多少?此时通过它的电流为多
大?(计算结果精确到 0.1A)
(3)当电热水器装满水时,电热水器受到的总重力是多少?
(4)如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图,其中 A 点是电热
水器装满水时的重心位置,图中 h=d=248mm.装满水时,若忽略进、出水管对电热水器的作
用力,则墙面对悬挂架的支持力为多大?
(5)小科洗热水澡后发现:与进水管相连的金属进水阀表面布满了小水珠(如图丙),而
与出水管相连的金属出水阀表面仍保持干燥.请你分析产生上述两种现象的原因.

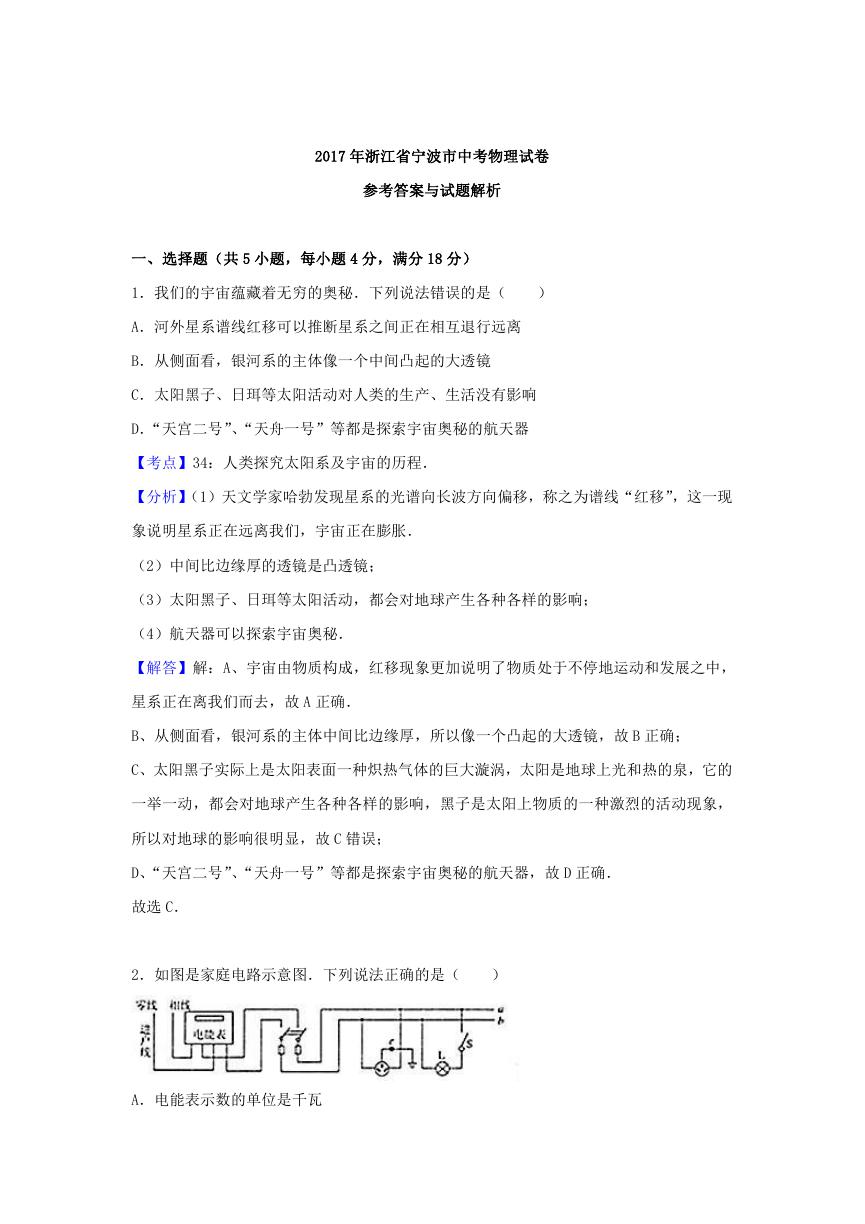

2017 年浙江省宁波市中考物理试卷
参考答案与试题解析
一、选择题(共 5 小题,每小题 4 分,满分 18 分)
1.我们的宇宙蕴藏着无穷的奥秘.下列说法错误的是(
)
A.河外星系谱线红移可以推断星系之间正在相互退行远离
B.从侧面看,银河系的主体像一个中间凸起的大透镜
C.太阳黑子、日珥等太阳活动对人类的生产、生活没有影响
D.“天宫二号”、“天舟一号”等都是探索宇宙奥秘的航天器
【考点】34:人类探究太阳系及宇宙的历程.
【分析】(1)天文学家哈勃发现星系的光谱向长波方向偏移,称之为谱线“红移”,这一现
象说明星系正在远离我们,宇宙正在膨胀.
(2)中间比边缘厚的透镜是凸透镜;
(3)太阳黑子、日珥等太阳活动,都会对地球产生各种各样的影响;
(4)航天器可以探索宇宙奥秘.
【解答】解:A、宇宙由物质构成,红移现象更加说明了物质处于不停地运动和发展之中,
星系正在离我们而去,故 A 正确.
B、从侧面看,银河系的主体中间比边缘厚,所以像一个凸起的大透镜,故 B 正确;
C、太阳黑子实际上是太阳表面一种炽热气体的巨大漩涡,太阳是地球上光和热的泉,它的
一举一动,都会对地球产生各种各样的影响,黑子是太阳上物质的一种激烈的活动现象,
所以对地球的影响很明显,故 C 错误;
D、“天宫二号”、“天舟一号”等都是探索宇宙奥秘的航天器,故 D 正确.
故选 C.
2.如图是家庭电路示意图.下列说法正确的是(
)

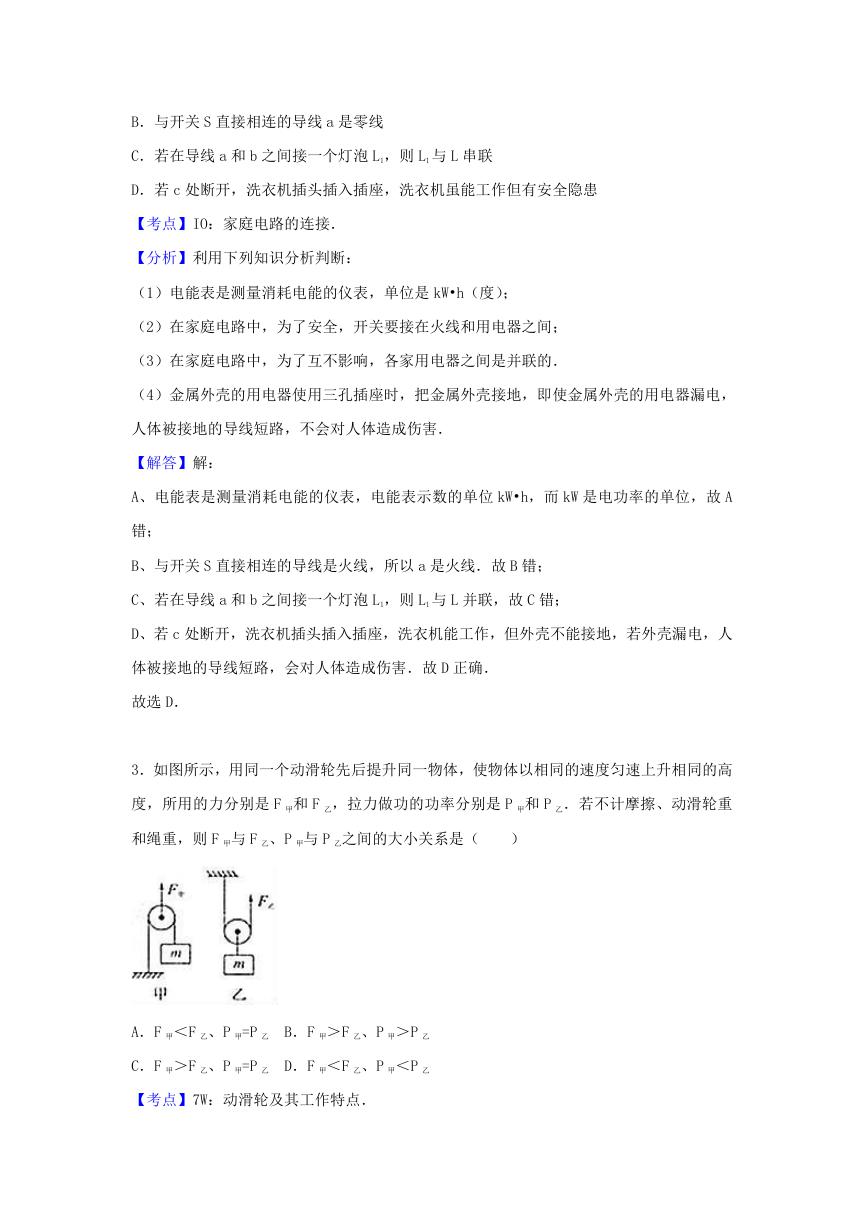

A.电能表示数的单位是千瓦
B.与开关 S 直接相连的导线 a 是零线
C.若在导线 a 和 b 之间接一个灯泡 L1,则 L1 与 L 串联
D.若 c 处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
【考点】IO:家庭电路的连接.
【分析】利用下列知识分析判断:
(1)电能表是测量消耗电能的仪表,单位是 kW•h(度);
(2)在家庭电路中,为了安全,开关要接在火线和用电器之间;
(3)在家庭电路中,为了互不影响,各家用电器之间是并联的.
(4)金属外壳的用电器使用三孔插座时,把金属外壳接地,即使金属外壳的用电器漏电,
人体被接地的导线短路,不会对人体造成伤害.
【解答】解:
A、电能表是测量消耗电能的仪表,电能表示数的单位 kW•h,而 kW 是电功率的单位,故 A
错;
B、与开关 S 直接相连的导线是火线,所以 a 是火线.故 B 错;
C、若在导线 a 和 b 之间接一个灯泡 L1,则 L1 与 L 并联,故 C 错;
D、若 c 处断开,洗衣机插头插入插座,洗衣机能工作,但外壳不能接地,若外壳漏电,人
体被接地的导线短路,会对人体造成伤害.故 D 正确.
故选 D.
3.如图所示,用同一个动滑轮先后提升同一物体,使物体以相同的速度匀速上升相同的高
度,所用的力分别是 F 甲和 F 乙,拉力做功的功率分别是 P 甲和 P 乙.若不计摩擦、动滑轮重
和绳重,则 F 甲与 F 乙、P 甲与 P 乙之间的大小关系是(
)
A.F 甲<F 乙、P 甲=P 乙 B.F 甲>F 乙、P 甲>P 乙
C.F 甲>F 乙、P 甲=P 乙 D.F 甲<F 乙、P 甲<P 乙
【考点】7W:动滑轮及其工作特点.
