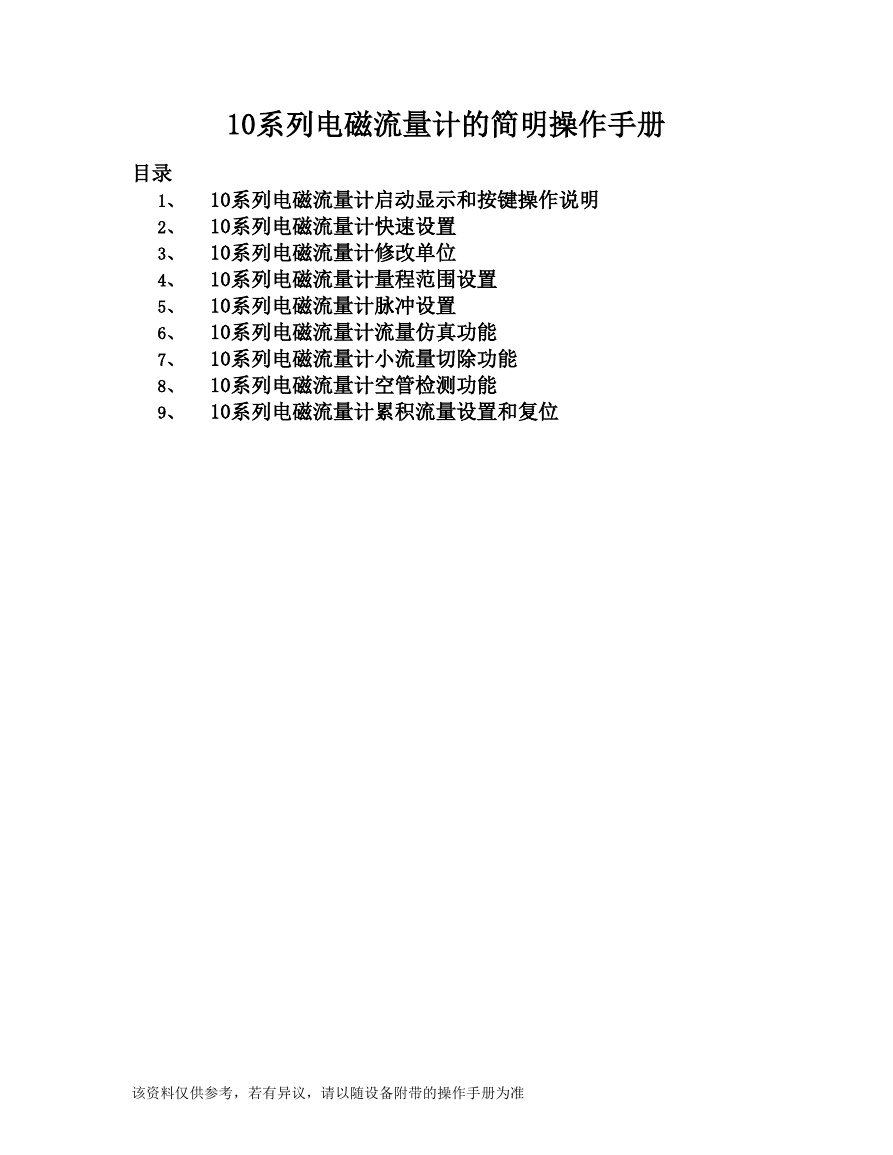

目录 1、 2、 3、 4、 5、 6、 7、 8、 9、 10系列电磁流量计的简明操作手册 10系列电磁流量计启动显示和按键操作说明 10系列电磁流量计快速设置 10系列电磁流量计修改单位 10系列电磁流量计量程范围设置 10系列电磁流量计脉冲设置 10系列电磁流量计流量仿真功能 10系列电磁流量计小流量切除功能 10系列电磁流量计空管检测功能 10系列电磁流量计累积流量设置和复位该资料仅供参考，若有异议，请以随设备附带的操作手册为准

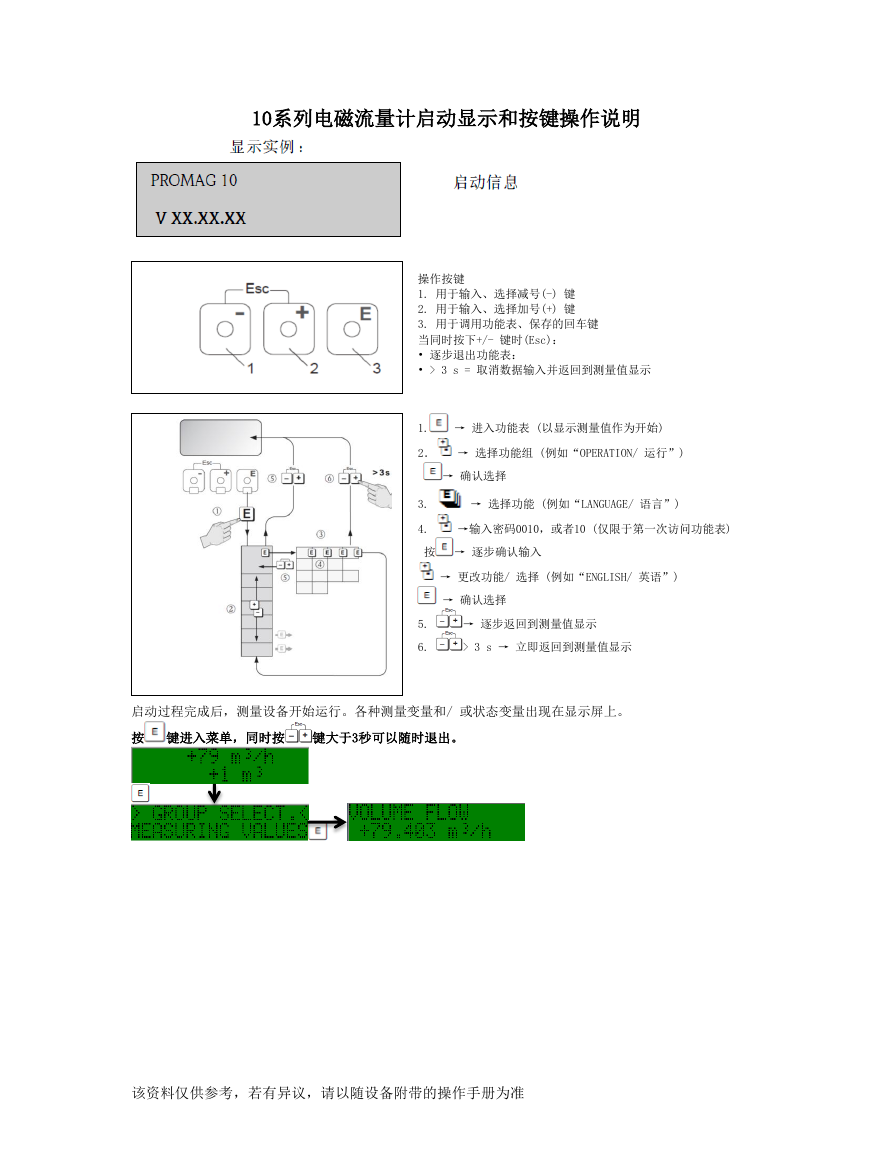

10系列电磁流量计启动显示和按键操作说明操作按键 1. 用于输入、选择减号(-) 键 2. 用于输入、选择加号(+) 键 3. 用于调用功能表、保存的回车键当同时按下+/- 键时(Esc)： • 逐步退出功能表： • > 3 s = 取消数据输入并返回到测量值显示 1. → 进入功能表 (以显示测量值作为开始) 2． → 选择功能组 (例如“OPERATION/ 运行”) → 确认选择 3. → 选择功能 (例如“LANGUAGE/ 语言”) 4. →输入密码0010，或者10 (仅限于第一次访问功能表) 按 → 逐步确认输入 → 更改功能/ 选择 (例如“ENGLISH/ 英语”) → 确认选择 → 逐步返回到测量值显示 > 3 s → 立即返回到测量值显示 5. 6. 启动过程完成后，测量设备开始运行。各种测量变量和/ 或状态变量出现在显示屏上。按键进入菜单，同时按键大于3秒可以随时退出。该资料仅供参考，若有异议，请以随设备附带的操作手册为准

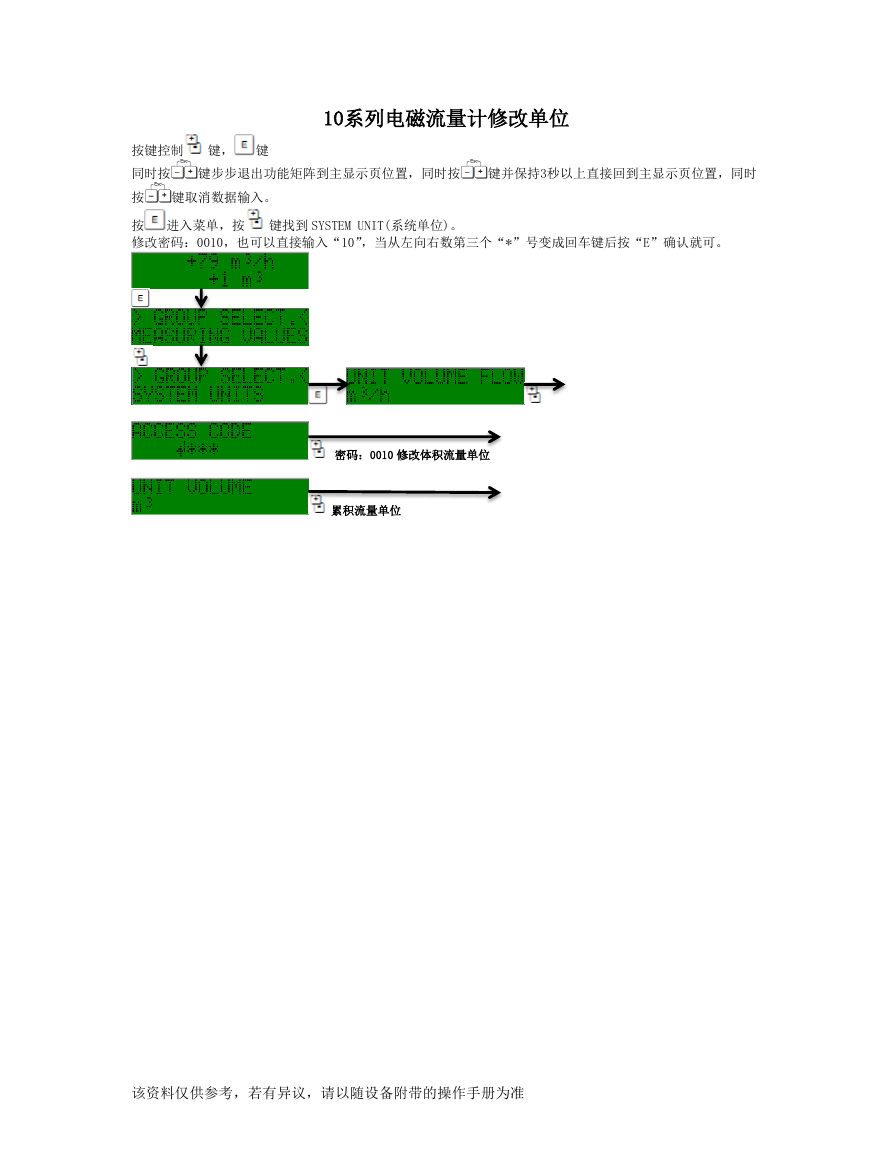

按键控制键，键 10系列电磁流量计修改单位同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。按进入菜单，按键找到 SYSTEM UNIT(系统单位)。修改密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。密码：0010 修改体积流量单位累积流量单位该资料仅供参考，若有异议，请以随设备附带的操作手册为准

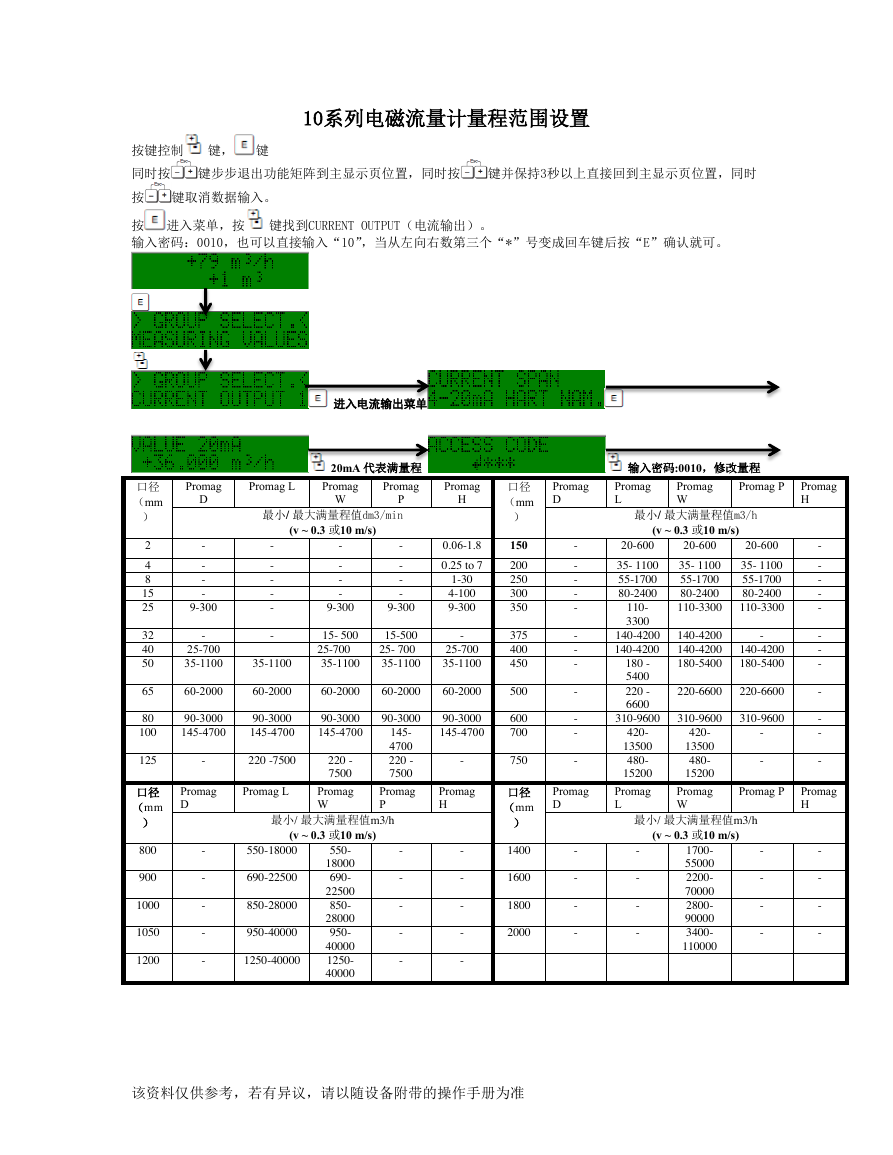

10系列电磁流量计量程范围设置按键控制键，键同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。按进入菜单，按键找到CURRENT OUTPUT（电流输出）。输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。进入电流输出菜单 20mA 代表满量程输入密码:0010，修改量程 Promag Promag L Promag Promag Promag D - - - - 9-300 - 25-700 35-1100 P 最小/ 最大满量程值dm3/min W (v ~ 0.3 或10 m/s) - - - - - - - - 9-300 9-300 - - - - - - 35-1100 H 0.06-1.8 0.25 to 7 1-30 4-100 9-300 口径（mm ） 150 200 250 300 350 375 400 450 Promag D Promag L Promag W Promag P Promag H 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) 20-600 20-600 20-600 35- 1100 55-1700 80-2400 110- 3300 140-4200 140-4200 180 - 5400 220 - 6600 35- 1100 55-1700 80-2400 110-3300 35- 1100 55-1700 80-2400 110-3300 140-4200 140-4200 180-5400 - 140-4200 180-5400 220-6600 220-6600 310-9600 310-9600 310-9600 420- 13500 480- 15200 420- 13500 480- 15200 - - - - - - - - - - - - - - - - - - - - - - - - - - Promag D Promag L Promag W Promag P Promag H 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) - - - - 1700- 55000 2200- 70000 2800- 90000 3400- 110000 - - - - - - - - - - - - 口径（mm ） 2 4 8 15 25 32 40 50 65 80 100 125 口径（mm ） 800 900 1000 1050 1200 15- 500 25-700 35-1100 15-500 25- 700 35-1100 - 25-700 35-1100 60-2000 60-2000 60-2000 60-2000 60-2000 500 90-3000 145-4700 90-3000 145-4700 90-3000 145-4700 - 220 -7500 Promag D Promag L 220 - 7500 Promag W 90-3000 145- 4700 220 - 7500 Promag P 90-3000 145-4700 - Promag H 最小/ 最大满量程值m3/h (v ~ 0.3 或10 m/s) - - - - - 550-18000 690-22500 850-28000 950-40000 1250-40000 550- 18000 690- 22500 850- 28000 950- 40000 1250- 40000 - - - - - - - - - - 600 700 750 口径（mm ） 1400 1600 1800 2000 该资料仅供参考，若有异议，请以随设备附带的操作手册为准

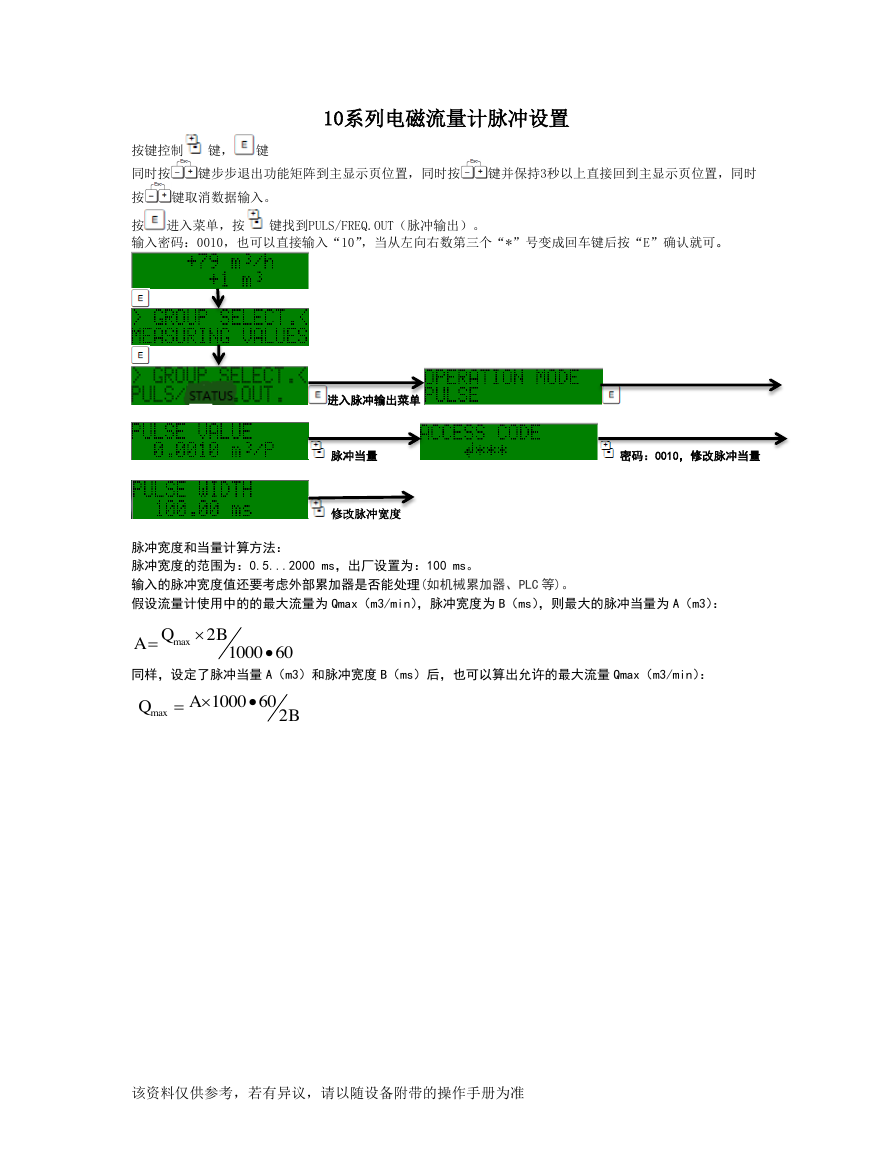

按键控制键，键 10系列电磁流量计脉冲设置同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。按进入菜单，按键找到PULS/FREQ.OUT（脉冲输出）。输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。进入脉冲输出菜单脉冲当量密码：0010，修改脉冲当量修改脉冲宽度脉冲宽度和当量计算方法：脉冲宽度的范围为：0.5...2000 ms，出厂设置为：100 ms。输入的脉冲宽度值还要考虑外部累加器是否能处理(如机械累加器、PLC 等)。假设流量计使用中的的最大流量为 Qmax（m3/min），脉冲宽度为 B（ms），则最大的脉冲当量为 A（m3）：同样，设定了脉冲当量 A（m3）和脉冲宽度 B（ms）后，也可以算出允许的最大流量 Qmax（m3/min）：该资料仅供参考，若有异议，请以随设备附带的操作手册为准 max2100060QBAmax1000602AQB

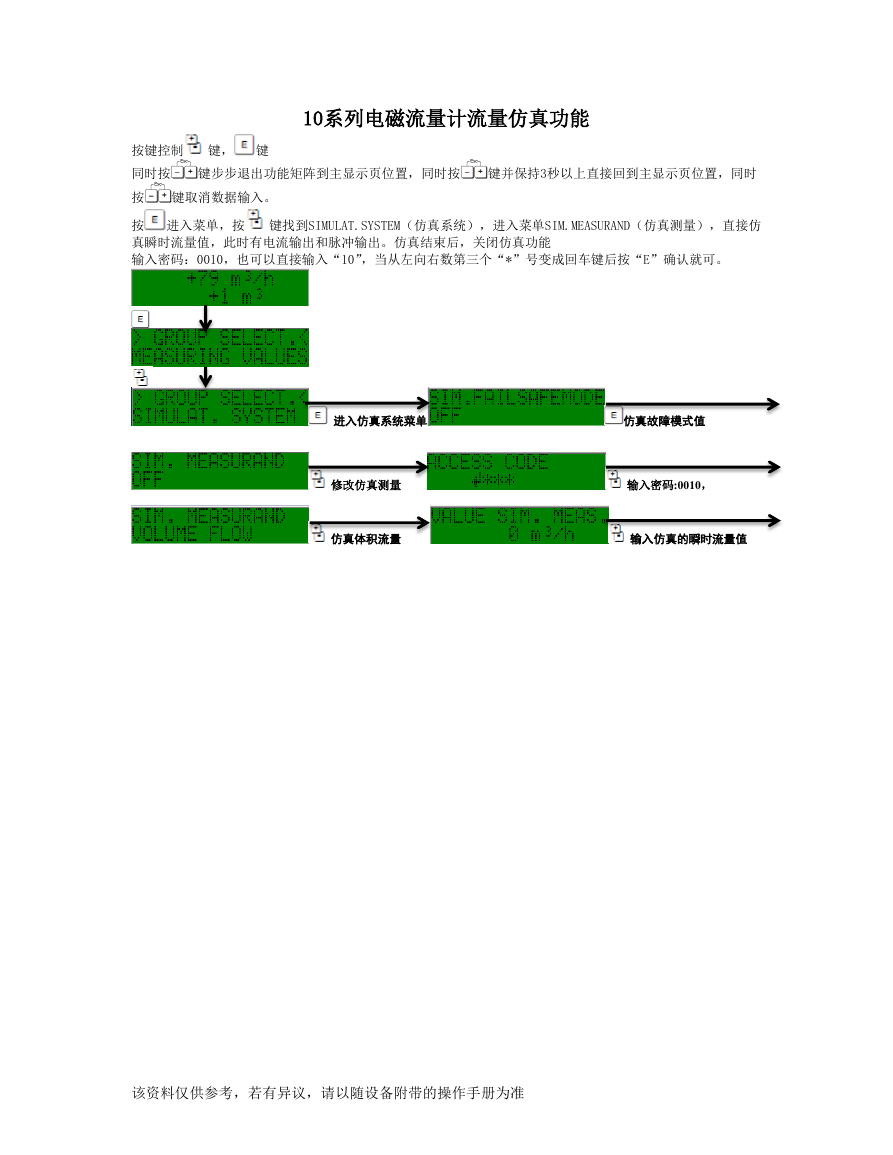

10系列电磁流量计流量仿真功能按键控制键，键同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。按进入菜单，按键找到SIMULAT.SYSTEM（仿真系统），进入菜单SIM.MEASURAND（仿真测量），直接仿真瞬时流量值，此时有电流输出和脉冲输出。仿真结束后，关闭仿真功能输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。进入仿真系统菜单仿真故障模式值修改仿真测量输入密码:0010，仿真体积流量输入仿真的瞬时流量值该资料仅供参考，若有异议，请以随设备附带的操作手册为准

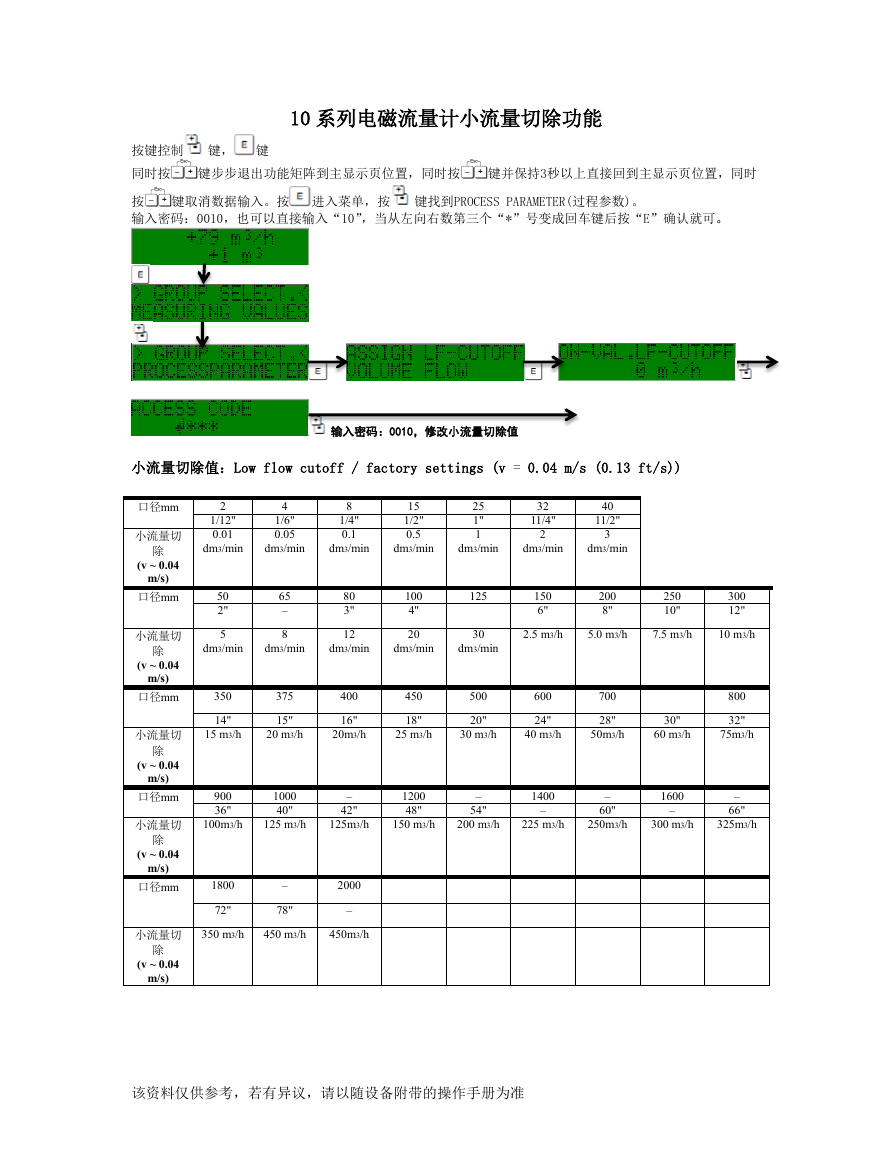

按键控制键，键 10 系列电磁流量计小流量切除功能同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时键取消数据输入。按进入菜单，按键找到PROCESS PARAMETER(过程参数)。按输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。输入密码：0010，修改小流量切除值小流量切除值：Low flow cutoff / factory settings (v = 0.04 m/s (0.13 ft/s)) 口径mm 小流量切除 (v ~ 0.04 m/s) 口径mm 小流量切除 (v ~ 0.04 m/s) 口径mm 小流量切除 (v ~ 0.04 m/s) 口径mm 小流量切除 (v ~ 0.04 m/s) 口径mm 小流量切除 (v ~ 0.04 m/s) 2 1/12" 0.01 4 1/6" 0.05 8 1/4" 0.1 15 1/2" 0.5 25 1" 1 32 11/4" 2 40 11/2" 3 dm3/min dm3/min dm3/min dm3/min dm3/min dm3/min dm3/min 50 2" 65 – 80 3" 100 4" 5 dm3/min 8 dm3/min 12 dm3/min 20 dm3/min 125 30 dm3/min 150 6" 200 8" 250 10" 300 12" 2.5 m3/h 5.0 m3/h 7.5 m3/h 10 m3/h 350 14" 15 m3/h 375 15" 20 m3/h 400 16" 20m3/h 450 18" 25 m3/h 500 20" 30 m3/h 600 24" 40 m3/h 700 28" 50m3/h 30" 60 m3/h 800 32" 75m3/h 900 36" 100m3/h 1000 40" 125 m3/h – 42" 125m3/h 1200 48" 150 m3/h – 54" 200 m3/h 1400 – 225 m3/h – 60" 250m3/h 1600 – 300 m3/h – 66" 325m3/h 1800 72" – 78" 2000 – 350 m3/h 450 m3/h 450m3/h 该资料仅供参考，若有异议，请以随设备附带的操作手册为准

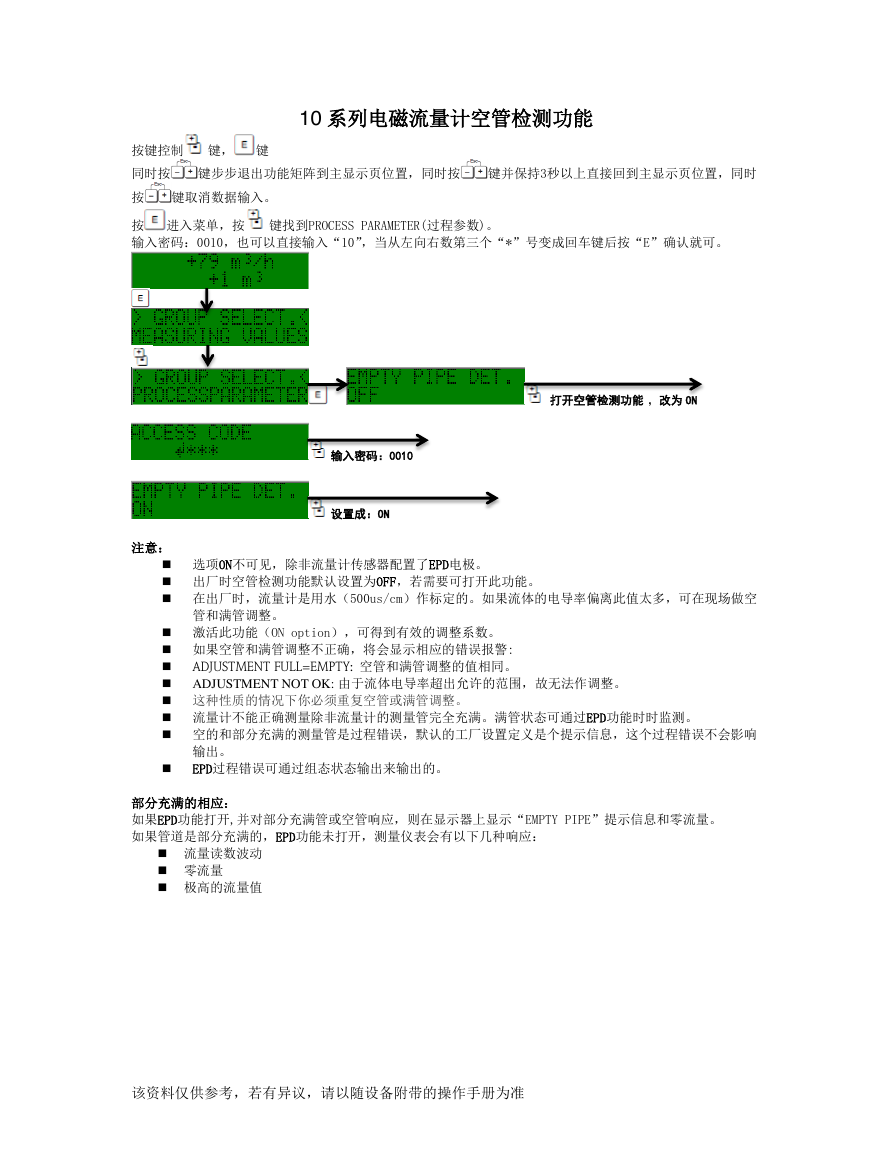

按键控制键，键 10 系列电磁流量计空管检测功能同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。按进入菜单，按键找到PROCESS PARAMETER(过程参数)。输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。注意：打开空管检测功能，改为 ON 输入密码：0010 设置成：ON  选项ON不可见，除非流量计传感器配置了EPD电极。  出厂时空管检测功能默认设置为OFF，若需要可打开此功能。  在出厂时，流量计是用水（500us/cm）作标定的。如果流体的电导率偏离此值太多，可在现场做空管和满管调整。  激活此功能（ON option），可得到有效的调整系数。  如果空管和满管调整不正确，将会显示相应的错误报警: ADJUSTMENT FULL=EMPTY: 空管和满管调整的值相同。   ADJUSTMENT NOT OK: 由于流体电导率超出允许的范围，故无法作调整。  这种性质的情况下你必须重复空管或满管调整。  流量计不能正确测量除非流量计的测量管完全充满。满管状态可通过EPD功能时时监测。  空的和部分充满的测量管是过程错误，默认的工厂设置定义是个提示信息，这个过程错误不会影响输出。 EPD过程错误可通过组态状态输出来输出的。  部分充满的相应：如果EPD功能打开,并对部分充满管或空管响应，则在显示器上显示“EMPTY PIPE”提示信息和零流量。如果管道是部分充满的，EPD功能未打开，测量仪表会有以下几种响应：  流量读数波动  零流量  极高的流量值该资料仅供参考，若有异议，请以随设备附带的操作手册为准
