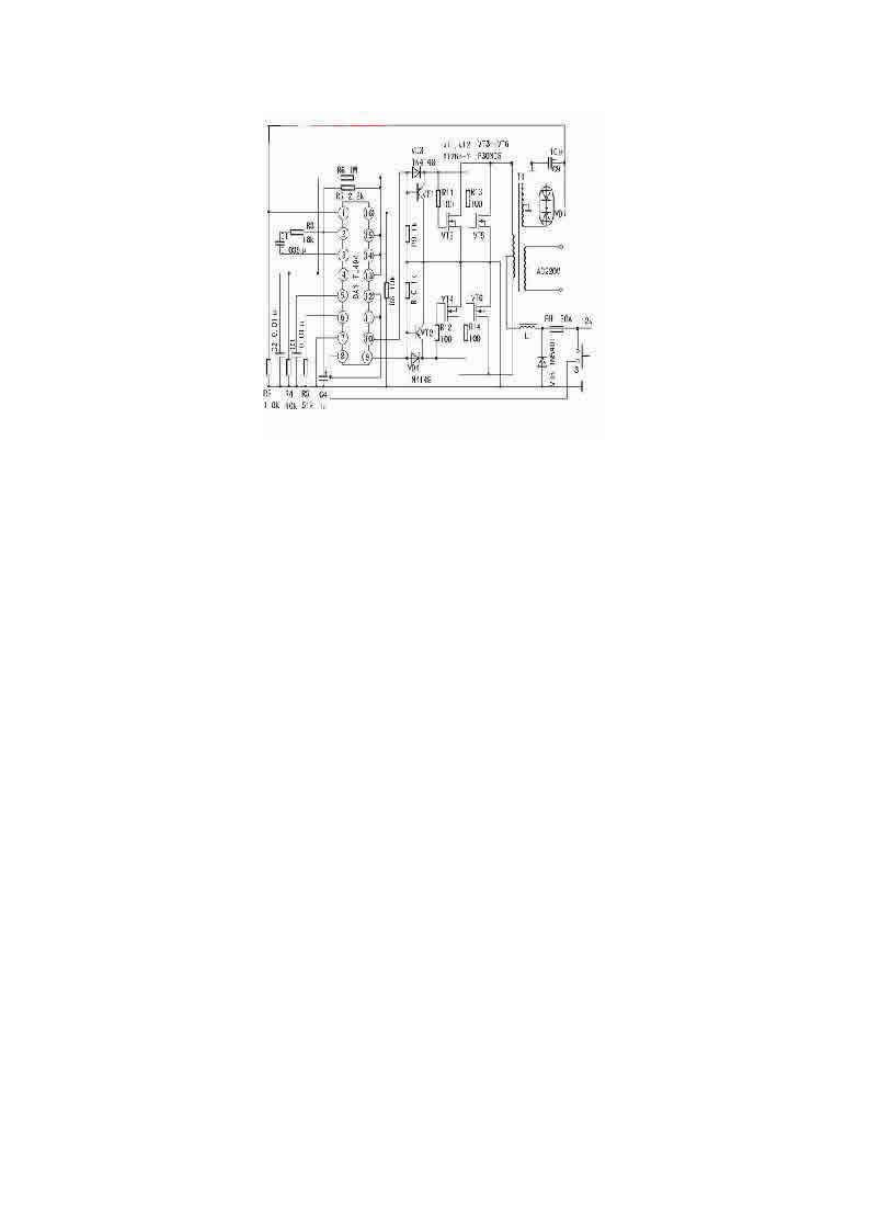

利用 TL494 组成 400W 大功率稳压逆变器电路 技术分类： 电源技术 模拟设计 | 2007-07-27 来源：电子查询网 利用 TL494 组成的 400W 大功率稳压逆变器电路。它激式变换部分采用 TL494，VT1、VT2、VD3、VD4 构成灌 电流驱动电路，驱动两路各两只 60V/30A 的 MOS FET 开关管。如需提高输出功率，每路可采用 3～4 只开关管并 联应用，电路不变。TL494 在该逆变器中的应用方法如下： 第 1、2 脚构成稳压取样、误差放大系统，正相输入端 1 脚输入逆变器次级取样绕组整流输出的 15V 直流电 压，经 R1、R2 分压，使第 1 脚在逆变器正常工作时有近 4.7～5.6V 取样电压。反相输入端 2 脚输入 5V 基准电压 (由 14 脚输出)。当输出电压降低时，1 脚电压降低，误差放大器输出低电平，通过 PWM 电路使输出电压升高。正 常时 1 脚电压值为 5.4V，2 脚电压值为 5V，3 脚电压值为 0.06V。此时输出 AC 电压为 235V(方波电压)。第 4 脚 外接 R6、R4、C2 设定死区时间。正常电压值为 0.01V。第 5、6 脚外接 CT、RT 设定振荡器三角波频率为 100Hz。 正常时 5 脚电压值为 1.75V，6 脚电压值为 3.73V。第 7 脚为共地。第 8、11 脚为内部驱动输出三极管集电极，第 12 脚为 TL494 前级供电端，此三端通过开关 S 控制 TL4 94 的启动/停止，作为逆变器的控制开关。当 S1 关断时，TL494 无输出脉冲，因此开关管 VT4～VT6 无任何电流。 S1 接通时，此三脚电压值为蓄电池的正极电压。第 9、10 脚为内部驱动级三极管发射极，输出两路时序不同的 正脉冲。正常时电压值为 1.8V。第 13、14、15 脚其中 14 脚输出 5V 基准电压，使 13 脚有 5V 高电平，控制门电 路，触发器输出两路驱动脉冲，用于推挽开关电路。第 15 脚外接 5V 电压，构成误差放大器反相输入基准电压， 以使同相输入端 16 脚构成高电平保护输入端。此接法中，当第 16 脚输入大于 5V 的高电平时，可通过稳压作用 降低输出电压，或关断驱动脉冲而实现保护。在它激逆变器中输出超压的可能性几乎没有，故该电路中第 16 脚 未用，由电阻 R8 接地。 该逆变器采用容量为 400VA 的工频变压器，铁芯采用 45×60mm2 的硅钢片。初级绕组采用直径 1.2mm 的漆包 线，两根并绕 2×20 匝。次级取样绕组采用 0.41mm 漆包线绕 36 匝，中心抽头。次级绕组按 230V 计算，采用 0.8mm 漆包线绕 400 匝。开关管 VT4～VT6 可用 60V/30A 任何型号的 N 沟道 MOS FET 管代替。VD7 可用 1N400X 系列普通 二极管。该电路几乎不经调试即可正常工作。当 C9 正极端电压为 12V 时，R1 可在 3.6～4.7kΩ之间选择，或用 10kΩ电位器调整，使输出电压为额定值。如将此逆变器输出功率增大为近 600W，为了避免初级电流过大，增大 电阻性损耗，宜将蓄电池改用 24V，开关管可选用 VDS 为 100V 的大电流 MOS FET 管。需注意的是，宁可选用多管 并联，而不选用单只 IDS 大于 50A 的开关管，其原因是：一则价格较高，二则驱动太困难。建议选用 100V/32A 的 2SK564，或选用三只 2SK906 并联应用。同时，变压器铁芯截面需达到 50cm2，按普通电源变压器计算方式算 出匝数和线径，或者采用废 UPS-600 中变压器代用。如为电冰箱、电风扇供电，请勿忘记加入 LC 低通滤波器。
