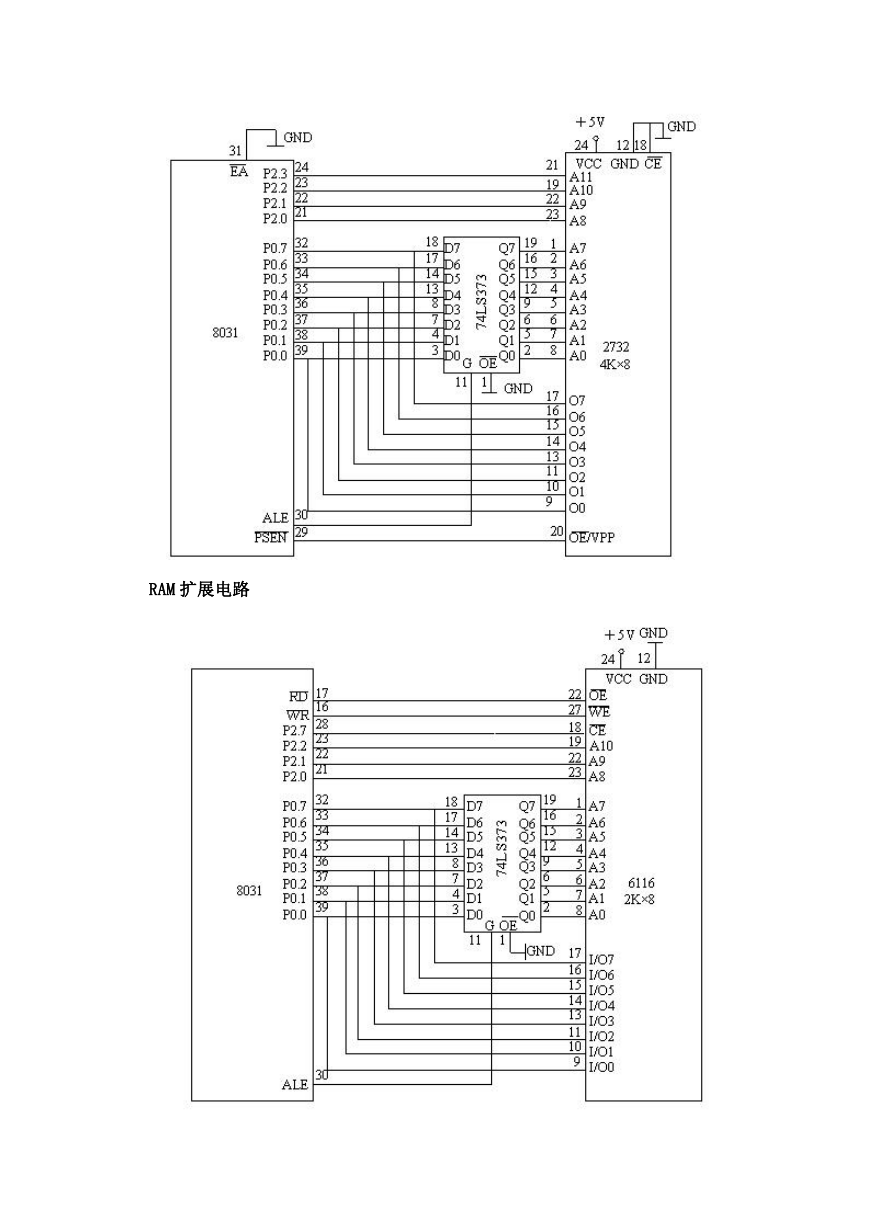

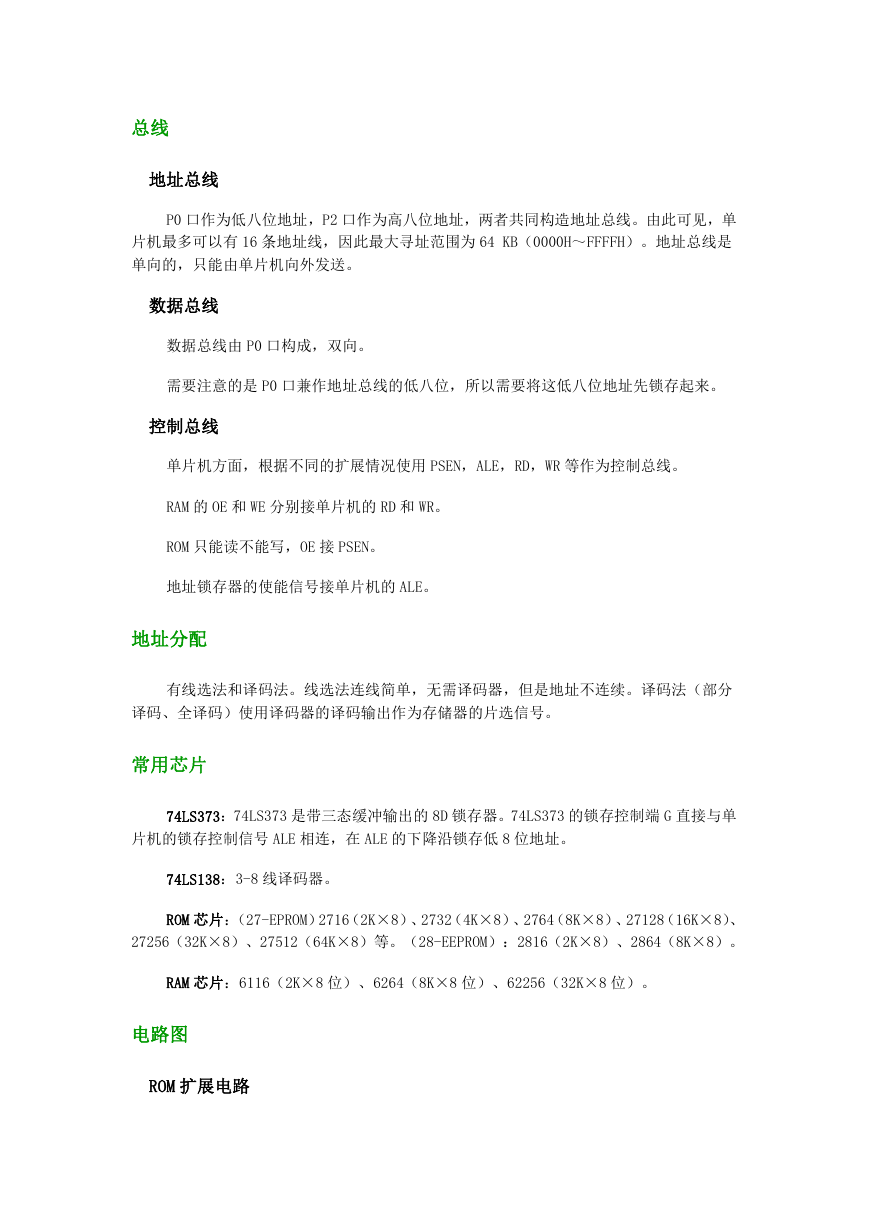

总线 地址总线 P0 口作为低八位地址，P2 口作为高八位地址，两者共同构造地址总线。由此可见，单 片机最多可以有 16 条地址线，因此最大寻址范围为 64 KB（0000H～FFFFH）。地址总线是 单向的，只能由单片机向外发送。 数据总线 数据总线由 P0 口构成，双向。 需要注意的是 P0 口兼作地址总线的低八位，所以需要将这低八位地址先锁存起来。 控制总线 单片机方面，根据不同的扩展情况使用 PSEN，ALE，RD，WR 等作为控制总线。 RAM 的 OE 和 WE 分别接单片机的 RD 和 WR。 ROM 只能读不能写，OE 接 PSEN。 地址锁存器的使能信号接单片机的 ALE。 地址分配 有线选法和译码法。线选法连线简单，无需译码器，但是地址不连续。译码法（部分 译码、全译码）使用译码器的译码输出作为存储器的片选信号。 常用芯片 74LS373：74LS373 是带三态缓冲输出的 8D 锁存器。74LS373 的锁存控制端 G 直接与单 片机的锁存控制信号 ALE 相连，在 ALE 的下降沿锁存低 8 位地址。 74LS138：3-8 线译码器。 ROM 芯片：（27-EPROM）2716（2K×8）、2732（4K×8）、2764（8K×8）、27128（16K×8）、 27256（32K×8）、27512（64K×8）等。（28-EEPROM）：2816（2K×8）、2864（8K×8）。 RAM 芯片：6116（2K×8 位）、6264（8K×8 位）、62256（32K×8 位）。 电路图 ROM 扩展电路 

RAM 扩展电路
