    1 VLAN概述
    1.1虚拟网络支持 (基于端口的VLAN)
    1.2 VLAN的作用
    1.3 VLAN的种类
    1.4 配置基于端口的VLAN
    1.5 通用VLAN注册协议
    1.6 VLAN的重要规则
    1.7 VLAN数据的处理
    2 本例设备简介
    3. SCALANCE X400 VLAN的组态步骤
    3.1 使用PST为SCALANCE X400配置IP地址
    3.2 静态VLAN组态
    3.3 动态VLAN组态

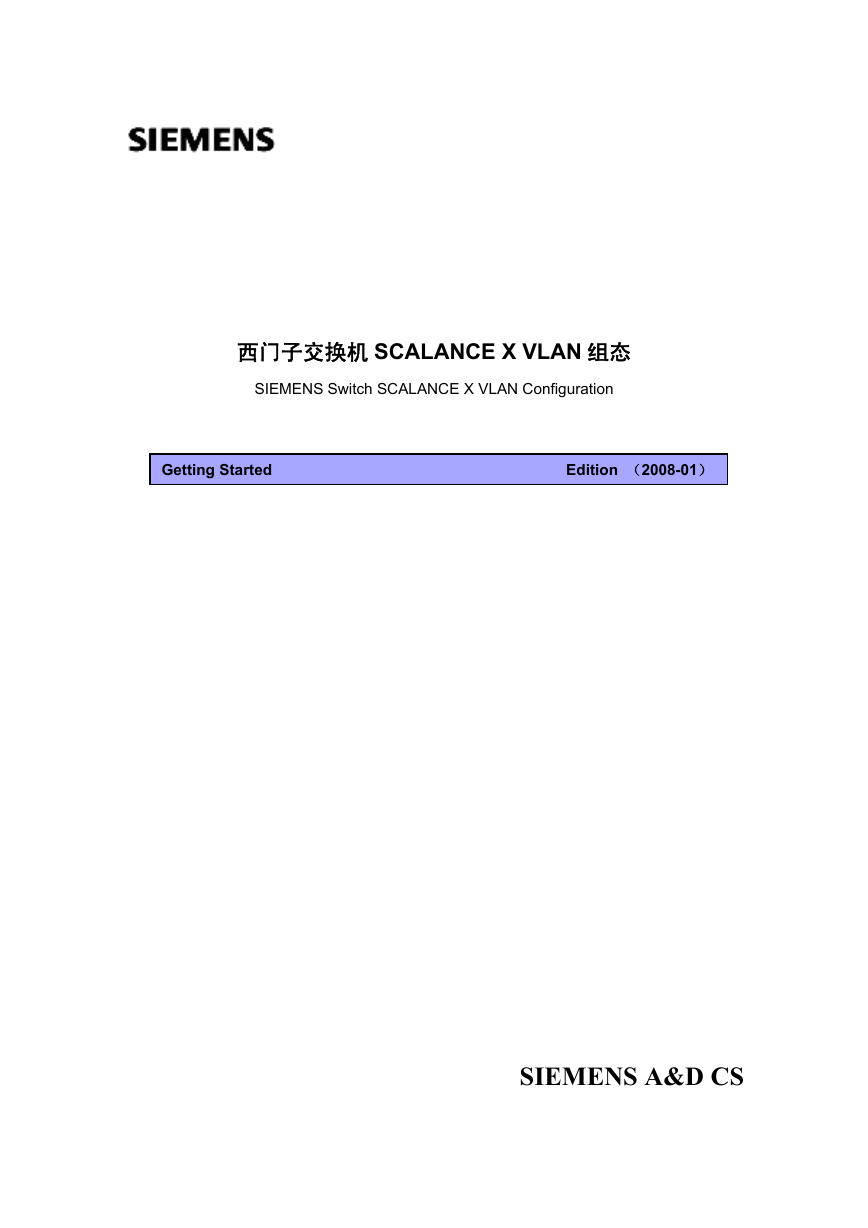

    西门子交换机 SCALANCE X VLAN 组态 SIEMENS Switch SCALANCE X VLAN Configuration Getting Started Edition （2008-01） SIEMENS A&D CS

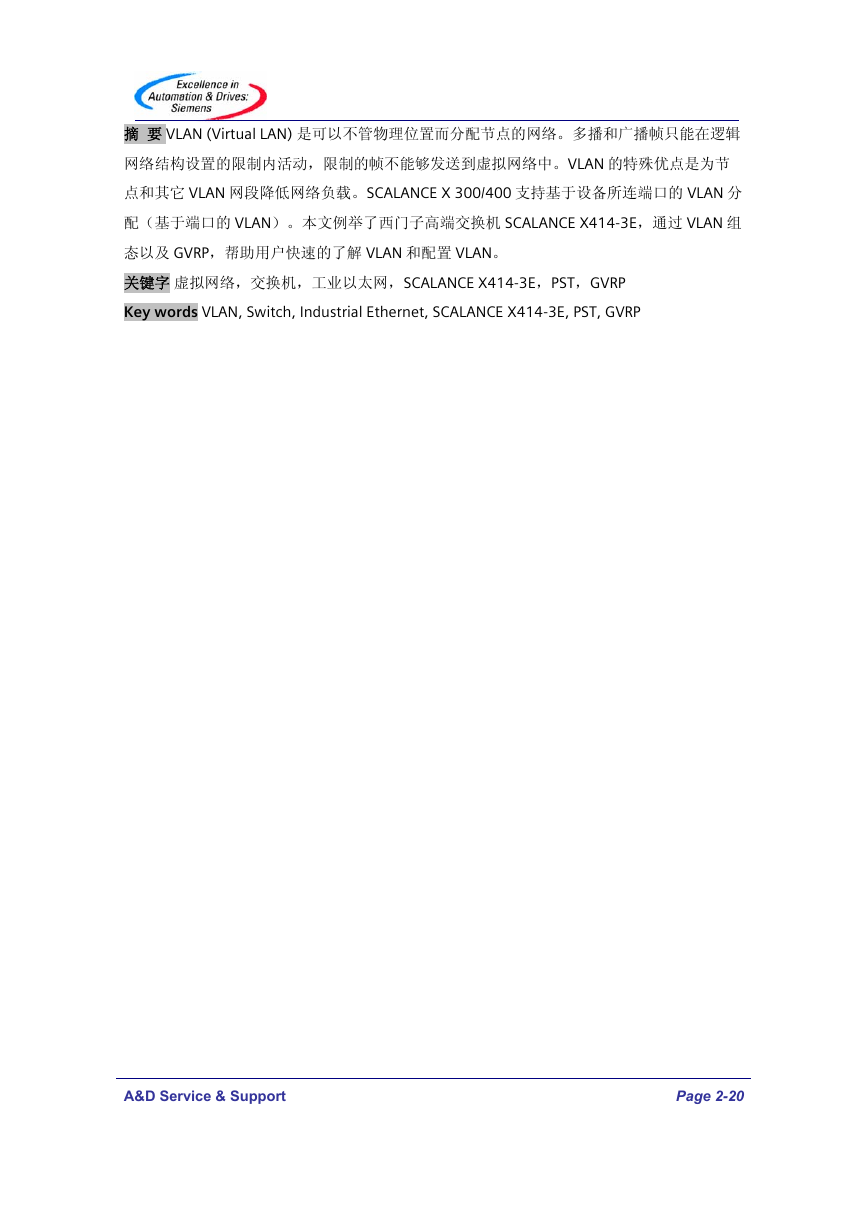

    摘 要 VLAN (Virtual LAN) 是可以不管物理位置而分配节点的网络。多播和广播帧只能在逻辑 网络结构设置的限制内活动，限制的帧不能够发送到虚拟网络中。VLAN 的特殊优点是为节 点和其它 VLAN 网段降低网络负载。SCALANCE X 300/400 支持基于设备所连端口的 VLAN 分 配（基于端口的 VLAN）。本文例举了西门子高端交换机 SCALANCE X414-3E，通过 VLAN 组 态以及 GVRP，帮助用户快速的了解 VLAN 和配置 VLAN。 关键字 虚拟网络，交换机，工业以太网，SCALANCE X414-3E，PST，GVRP Key words VLAN, Switch, Industrial Ethernet, SCALANCE X414-3E, PST, GVRP A&D Service & Support Page 2-20

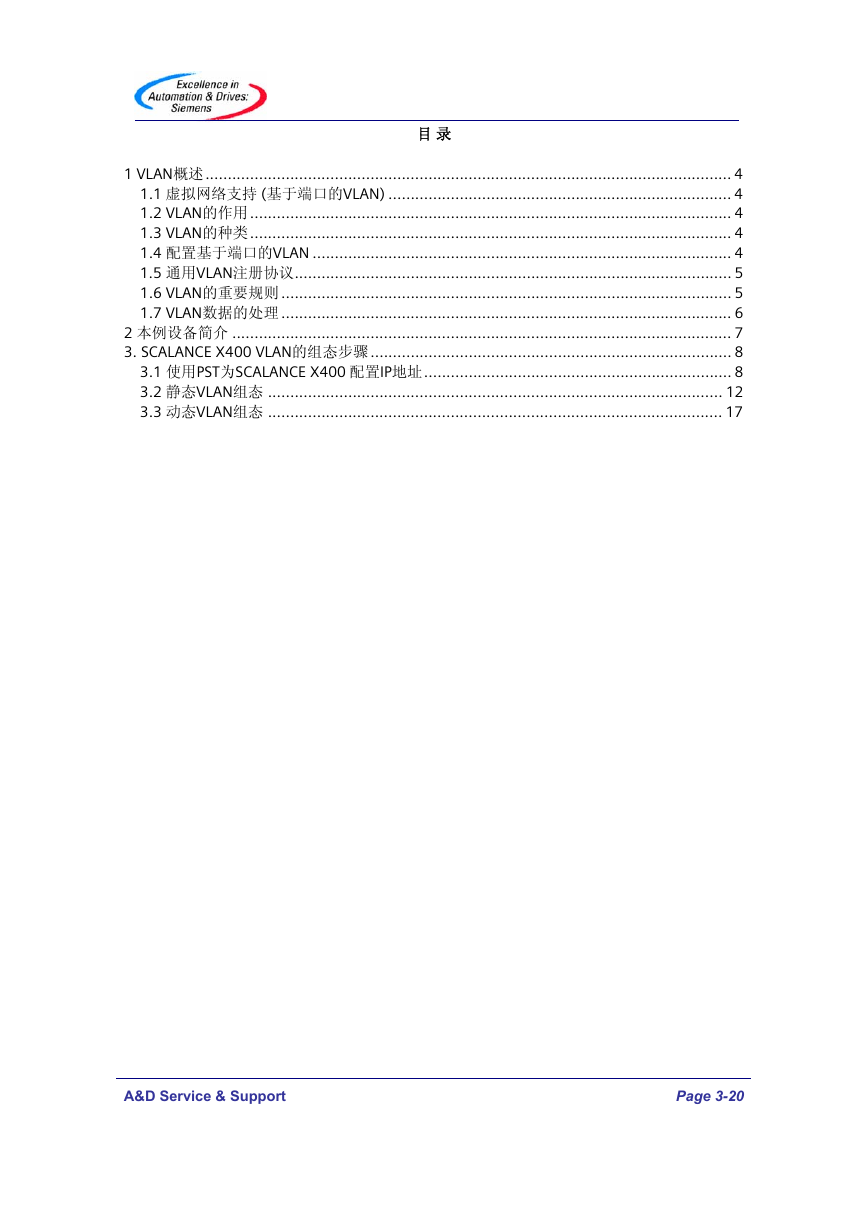

    目 录 1 VLAN概述...................................................................................................................... 4 1.1 虚拟网络支持 (基于端口的VLAN) ............................................................................. 4 1.2 VLAN的作用............................................................................................................ 4 1.3 VLAN的种类............................................................................................................ 4 1.4 配置基于端口的VLAN .............................................................................................. 4 1.5 通用VLAN注册协议.................................................................................................. 5 1.6 VLAN的重要规则 ..................................................................................................... 5 1.7 VLAN数据的处理 ..................................................................................................... 6 2 本例设备简介 ................................................................................................................ 7 3. SCALANCE X400 VLAN的组态步骤 ................................................................................. 8 3.1 使用PST为SCALANCE X400 配置IP地址..................................................................... 8 3.2 静态VLAN组态 ...................................................................................................... 12 3.3 动态VLAN组态 ...................................................................................................... 17 A&D Service & Support Page 3-20

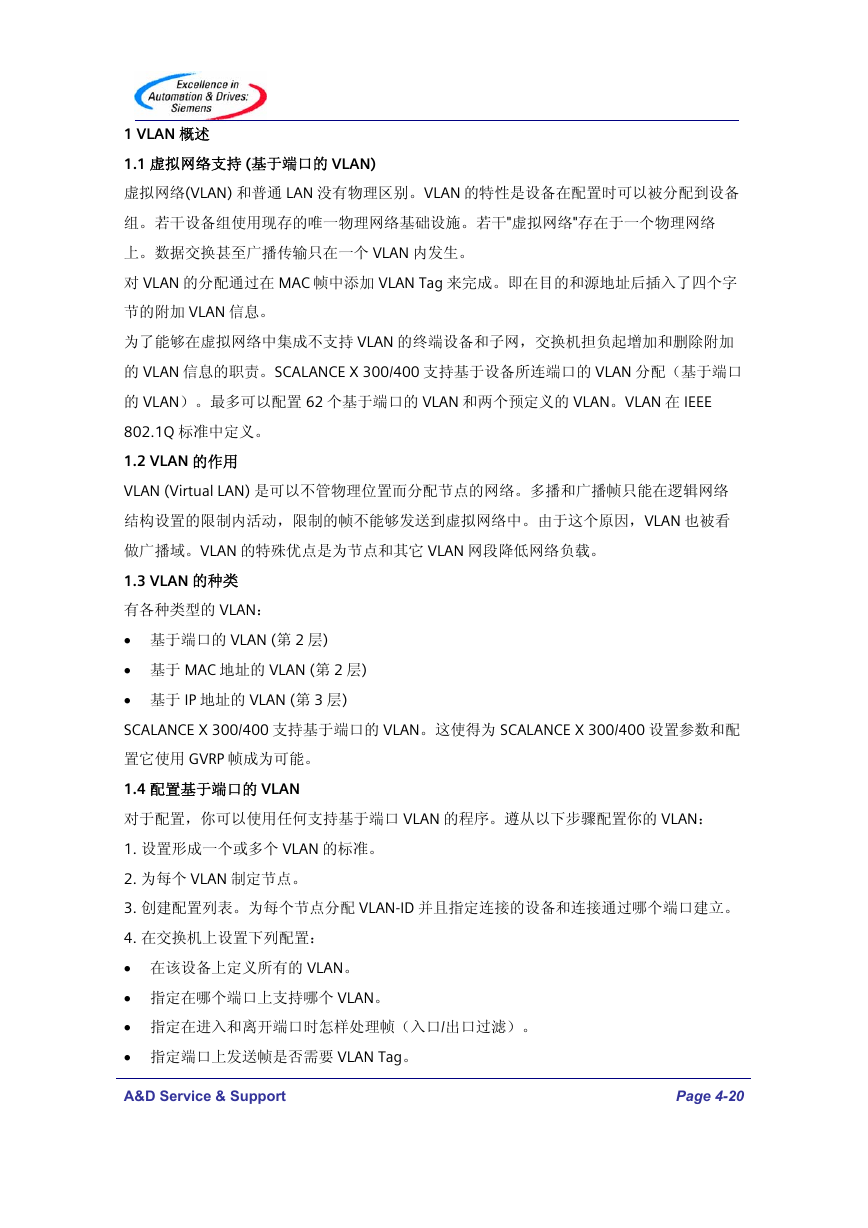

    1 VLAN 概述 1.1 虚拟网络支持 (基于端口的 VLAN) 虚拟网络(VLAN) 和普通 LAN 没有物理区别。VLAN 的特性是设备在配置时可以被分配到设备 组。若干设备组使用现存的唯一物理网络基础设施。若干"虚拟网络"存在于一个物理网络 上。数据交换甚至广播传输只在一个 VLAN 内发生。 对 VLAN 的分配通过在 MAC 帧中添加 VLAN Tag 来完成。即在目的和源地址后插入了四个字 节的附加 VLAN 信息。 为了能够在虚拟网络中集成不支持 VLAN 的终端设备和子网，交换机担负起增加和删除附加 的 VLAN 信息的职责。SCALANCE X 300/400 支持基于设备所连端口的 VLAN 分配（基于端口 的 VLAN）。最多可以配置 62 个基于端口的 VLAN 和两个预定义的 VLAN。VLAN 在 IEEE 802.1Q 标准中定义。 1.2 VLAN 的作用 VLAN (Virtual LAN) 是可以不管物理位置而分配节点的网络。多播和广播帧只能在逻辑网络 结构设置的限制内活动，限制的帧不能够发送到虚拟网络中。由于这个原因，VLAN 也被看 做广播域。VLAN 的特殊优点是为节点和其它 VLAN 网段降低网络负载。 1.3 VLAN 的种类 有各种类型的 VLAN： • 基于端口的 VLAN (第 2 层) • 基于 MAC 地址的 VLAN (第 2 层) • 基于 IP 地址的 VLAN (第 3 层) SCALANCE X 300/400 支持基于端口的 VLAN。这使得为 SCALANCE X 300/400 设置参数和配 置它使用 GVRP 帧成为可能。 1.4 配置基于端口的 VLAN 对于配置，你可以使用任何支持基于端口 VLAN 的程序。遵从以下步骤配置你的 VLAN： 1. 设置形成一个或多个 VLAN 的标准。 2. 为每个 VLAN 制定节点。 3. 创建配置列表。为每个节点分配 VLAN-ID 并且指定连接的设备和连接通过哪个端口建立。 4. 在交换机上设置下列配置： • 在该设备上定义所有的 VLAN。 • 指定在哪个端口上支持哪个 VLAN。 • 指定在进入和离开端口时怎样处理帧（入口/出口过滤）。 • 指定端口上发送帧是否需要 VLAN Tag。 A&D Service & Support Page 4-20

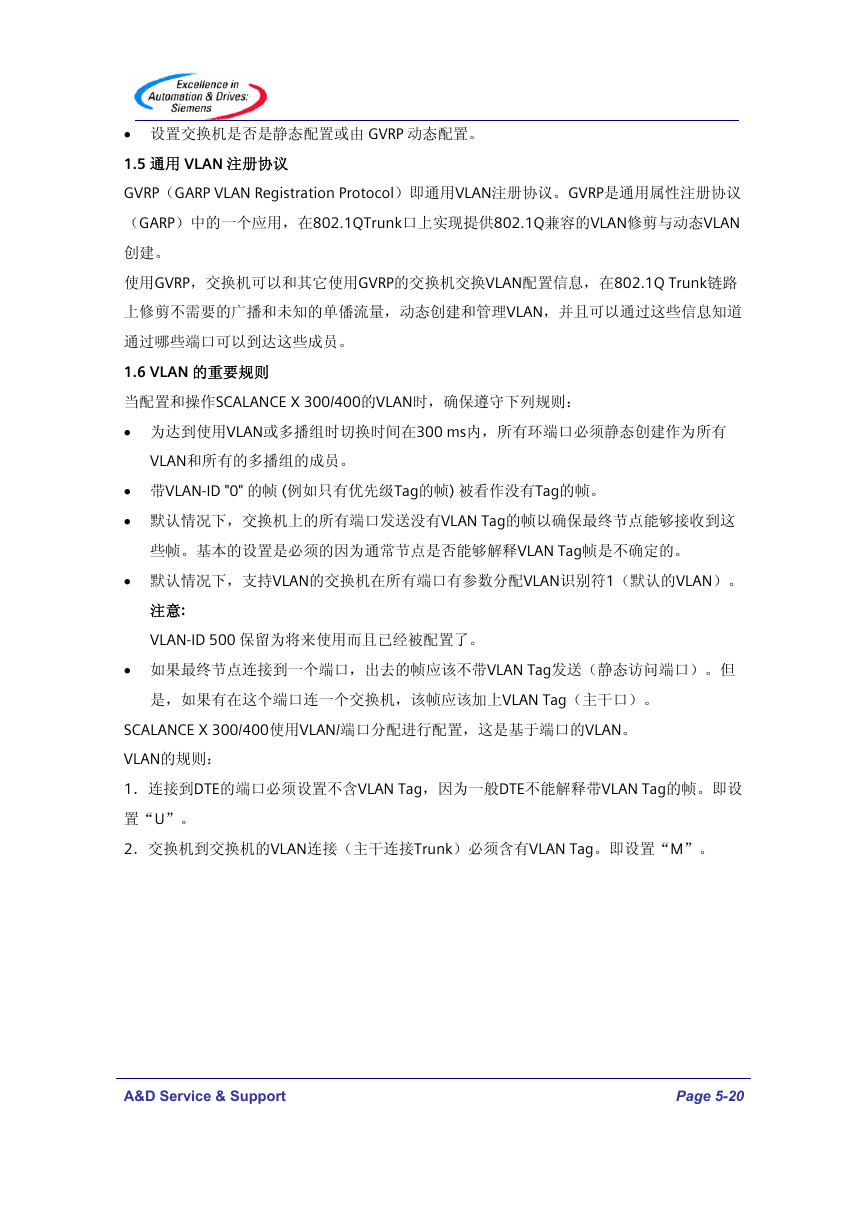

    • 设置交换机是否是静态配置或由 GVRP 动态配置。 1.5 通用 VLAN 注册协议 GVRP（GARP VLAN Registration Protocol）即通用VLAN注册协议。GVRP是通用属性注册协议 （GARP）中的一个应用，在802.1QTrunk口上实现提供802.1Q兼容的VLAN修剪与动态VLAN 创建。 使用GVRP，交换机可以和其它使用GVRP的交换机交换VLAN配置信息，在802.1Q Trunk链路 上修剪不需要的广播和未知的单僠流量，动态创建和管理VLAN，并且可以通过这些信息知道 通过哪些端口可以到达这些成员。 1.6 VLAN 的重要规则 当配置和操作SCALANCE X 300/400的VLAN时，确保遵守下列规则： • 为达到使用VLAN或多播组时切换时间在300 ms内，所有环端口必须静态创建作为所有 VLAN和所有的多播组的成员。 • 带VLAN-ID "0" 的帧 (例如只有优先级Tag的帧) 被看作没有Tag的帧。 • 默认情况下，交换机上的所有端口发送没有VLAN Tag的帧以确保最终节点能够接收到这 些帧。基本的设置是必须的因为通常节点是否能够解释VLAN Tag帧是不确定的。 • 默认情况下，支持VLAN的交换机在所有端口有参数分配VLAN识别符1（默认的VLAN）。 注意: VLAN-ID 500 保留为将来使用而且已经被配置了。 • 如果最终节点连接到一个端口，出去的帧应该不带VLAN Tag发送（静态访问端口）。但 是，如果有在这个端口连一个交换机，该帧应该加上VLAN Tag（主干口）。 SCALANCE X 300/400使用VLAN/端口分配进行配置，这是基于端口的VLAN。 VLAN的规则： 1．连接到DTE的端口必须设置不含VLAN Tag，因为一般DTE不能解释带VLAN Tag的帧。即设 置“U”。 2．交换机到交换机的VLAN连接（主干连接Trunk）必须含有VLAN Tag。即设置“M”。 A&D Service & Support Page 5-20

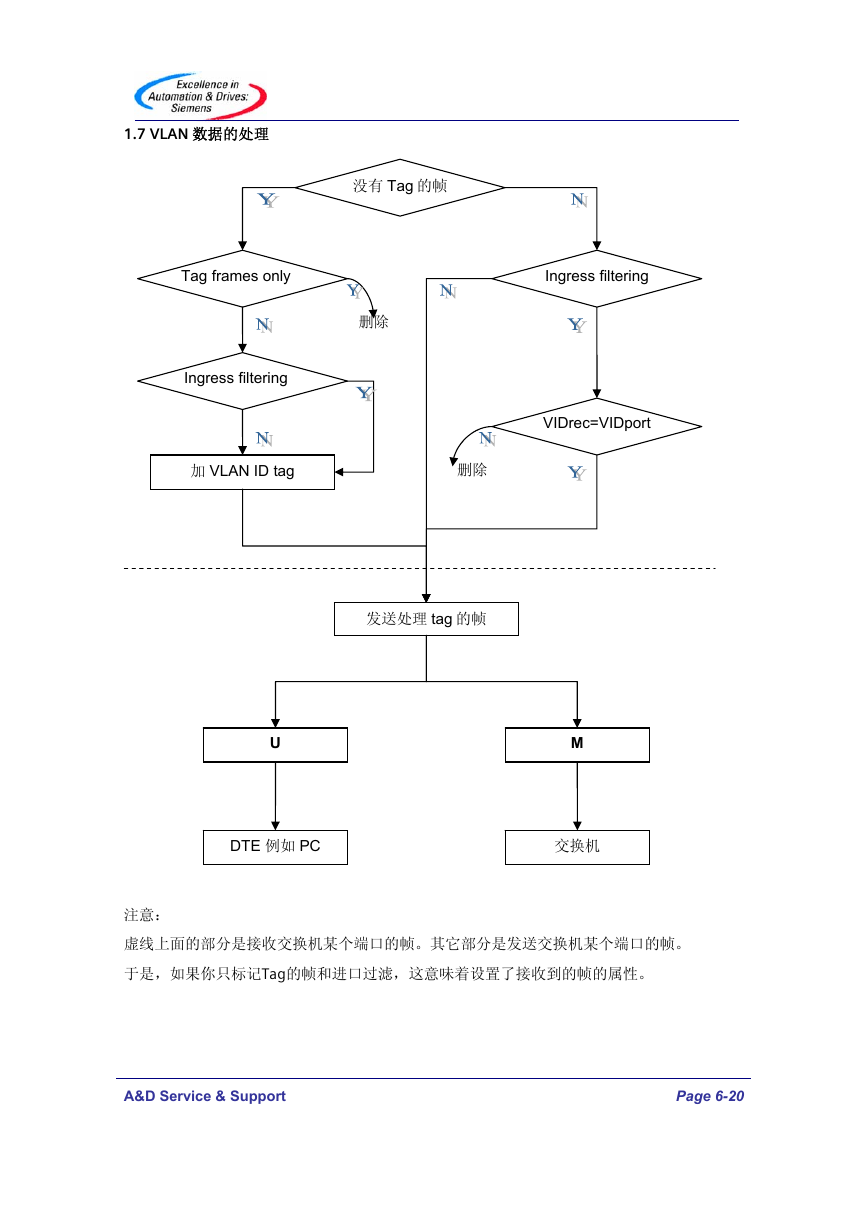

    1.7 VLAN 数据的处理 没有 Tag 的帧 Tag frames only Ingress filtering 删除 Ingress filtering 加 VLAN ID tag 删除 VIDrec=VIDport 发送处理 tag 的帧 U M DTE 例如 PC 交换机 注意： 虚线上面的部分是接收交换机某个端口的帧。其它部分是发送交换机某个端口的帧。 于是，如果你只标记Tag的帧和进口过滤，这意味着设置了接收到的帧的属性。 A&D Service & Support Page 6-20

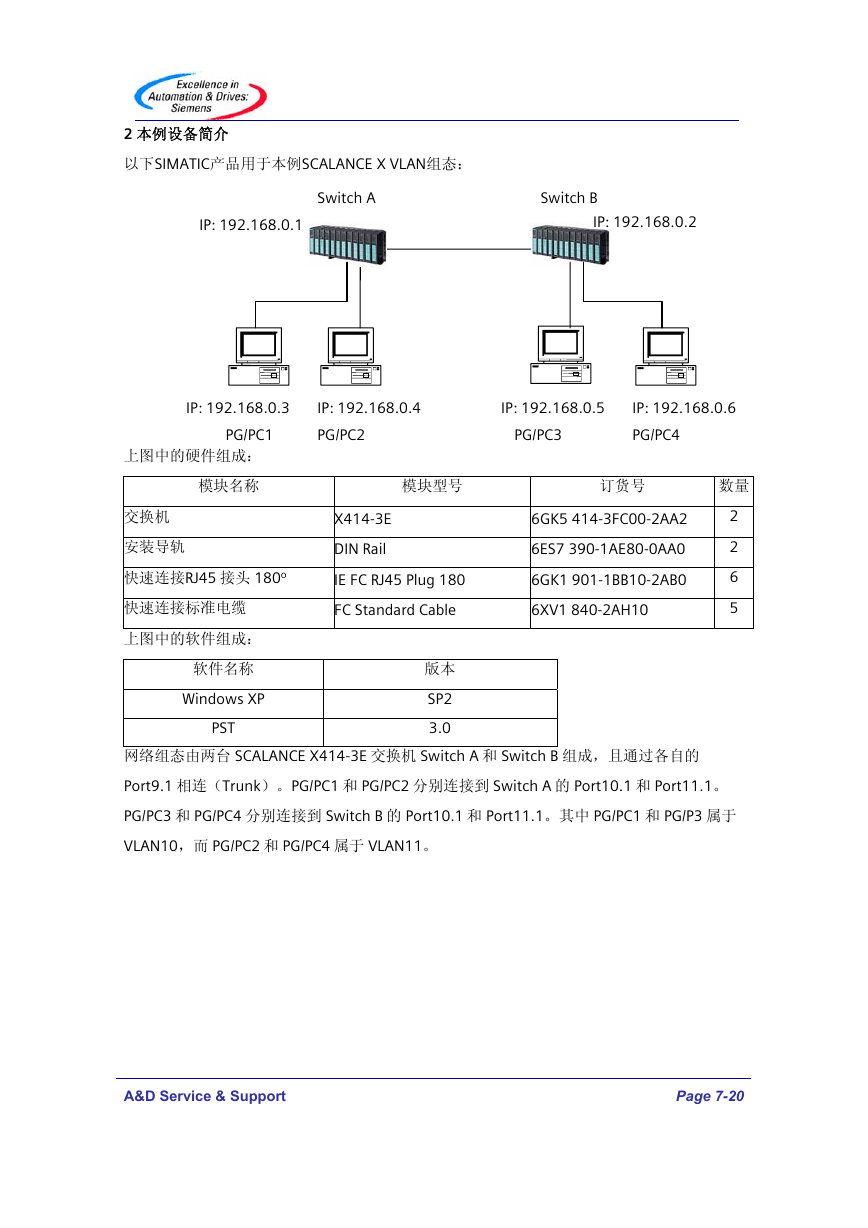

    2 本例设备简介 以下SIMATIC产品用于本例SCALANCE X VLAN组态： Switch A Switch B IP: 192.168.0.1 IP: 192.168.0.2 IP: 192.168.0.3 IP: 192.168.0.4 IP: 192.168.0.5 IP: 192.168.0.6 PG/PC1 PG/PC2 PG/PC3 PG/PC4 上图中的硬件组成： 模块名称 模块型号 订货号 数量 交换机 安装导轨 X414-3E DIN Rail 6GK5 414-3FC00-2AA2 6ES7 390-1AE80-0AA0 快速连接RJ45 接头 180o IE FC RJ45 Plug 180 6GK1 901-1BB10-2AB0 快速连接标准电缆 上图中的软件组成： 软件名称 Windows XP PST FC Standard Cable 6XV1 840-2AH10 版本 SP2 3.0 2 2 6 5 网络组态由两台 SCALANCE X414-3E 交换机 Switch A 和 Switch B 组成，且通过各自的 Port9.1 相连（Trunk）。PG/PC1 和 PG/PC2 分别连接到 Switch A 的 Port10.1 和 Port11.1。 PG/PC3 和 PG/PC4 分别连接到 Switch B 的 Port10.1 和 Port11.1。其中 PG/PC1 和 PG/P3 属于 VLAN10，而 PG/PC2 和 PG/PC4 属于 VLAN11。 A&D Service & Support Page 7-20

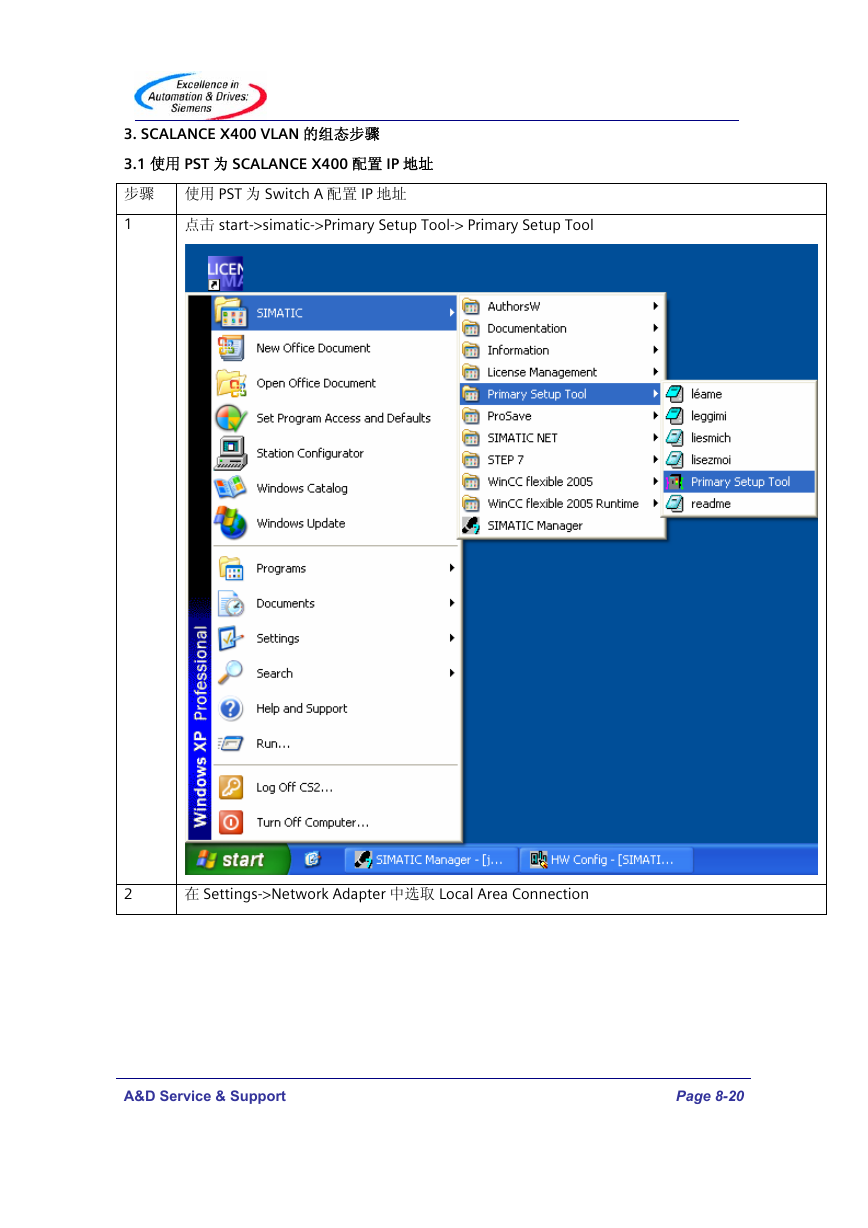

    3. SCALANCE X400 VLAN 的组态步骤 3.1 使用 PST 为 SCALANCE X400 配置 IP 地址 步骤 使用 PST 为 Switch A 配置 IP 地址 1 点击 start->simatic->Primary Setup Tool-> Primary Setup Tool 2 在 Settings->Network Adapter 中选取 Local Area Connection A&D Service & Support Page 8-20
