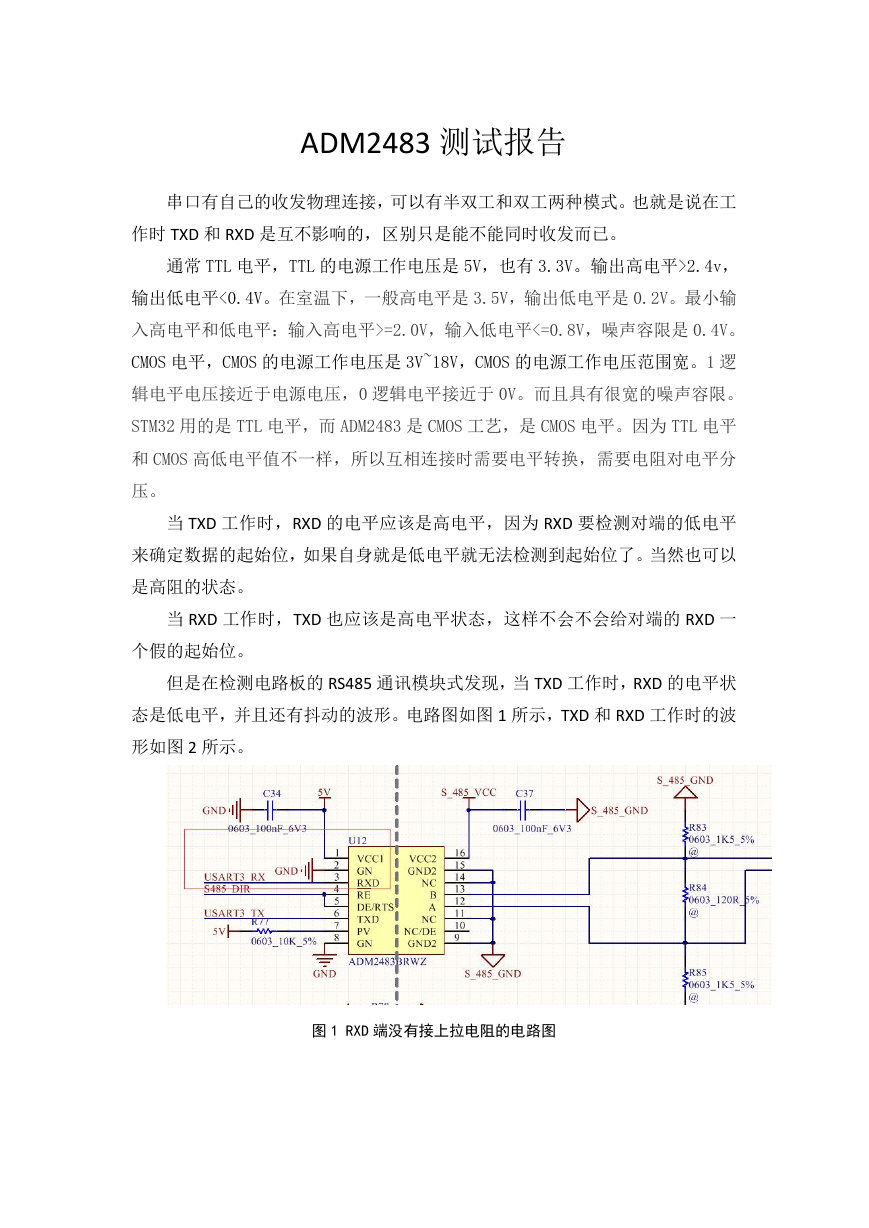

ADM2483 测试报告 串口有自己的收发物理连接，可以有半双工和双工两种模式。也就是说在工 作时 TXD 和 RXD 是互不影响的，区别只是能不能同时收发而已。 通常 TTL 电平，TTL 的电源工作电压是 5V，也有 3.3V。输出高电平>2.4v， 输出低电平<0.4V。在室温下，一般高电平是 3.5V，输出低电平是 0.2V。最小输 入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是 0.4V。 CMOS 电平，CMOS 的电源工作电压是 3V~18V，CMOS 的电源工作电压范围宽。1 逻 辑电平电压接近于电源电压，0 逻辑电平接近于 0V。而且具有很宽的噪声容限。 STM32 用的是 TTL 电平，而 ADM2483 是 CMOS 工艺，是 CMOS 电平。因为 TTL 电平 和 CMOS 高低电平值不一样，所以互相连接时需要电平转换，需要电阻对电平分 压。 当 TXD 工作时，RXD 的电平应该是高电平，因为 RXD 要检测对端的低电平 来确定数据的起始位，如果自身就是低电平就无法检测到起始位了。当然也可以 是高阻的状态。 当 RXD 工作时，TXD 也应该是高电平状态，这样不会不会给对端的 RXD 一 个假的起始位。 但是在检测电路板的 RS485 通讯模块式发现，当 TXD 工作时，RXD 的电平状 态是低电平，并且还有抖动的波形。电路图如图 1 所示，TXD 和 RXD 工作时的波 形如图 2 所示。 图 1 RXD 端没有接上拉电阻的电路图 

图 2 RXD 端没有接上拉电阻时的波形 当 RXD 端接有上拉电阻时，发现当 TXD 发送数据时，RXD 端的电平是高电平， 并且抖动的波形很小，这样可以正常的检测起始位。并且发现无论在 ADM2483 芯片的 Vcc1 引脚接 5V 或 3.3V 的电源，都需要接 10K 的上拉电阻，否则工作状 态会和图 2 中的一样。接有上拉电阻的电路图如图 3 所示，TXD 和 RXD 工作时的 波形如图 4 所示。 图 3 RXD 端接上拉电阻的电路图 

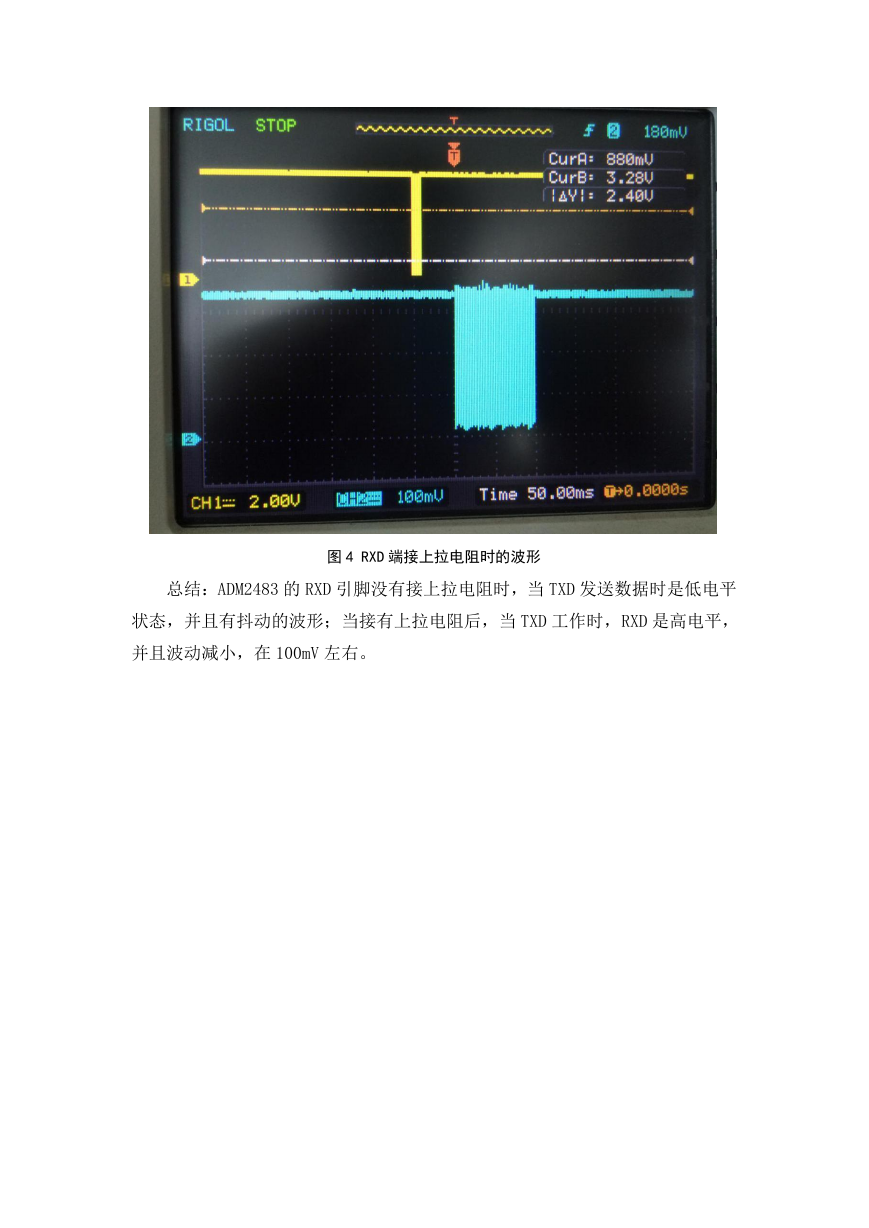

图 4 RXD 端接上拉电阻时的波形 总结：ADM2483 的 RXD 引脚没有接上拉电阻时，当 TXD 发送数据时是低电平 状态，并且有抖动的波形；当接有上拉电阻后，当 TXD 工作时，RXD 是高电平， 并且波动减小，在 100mV 左右。
