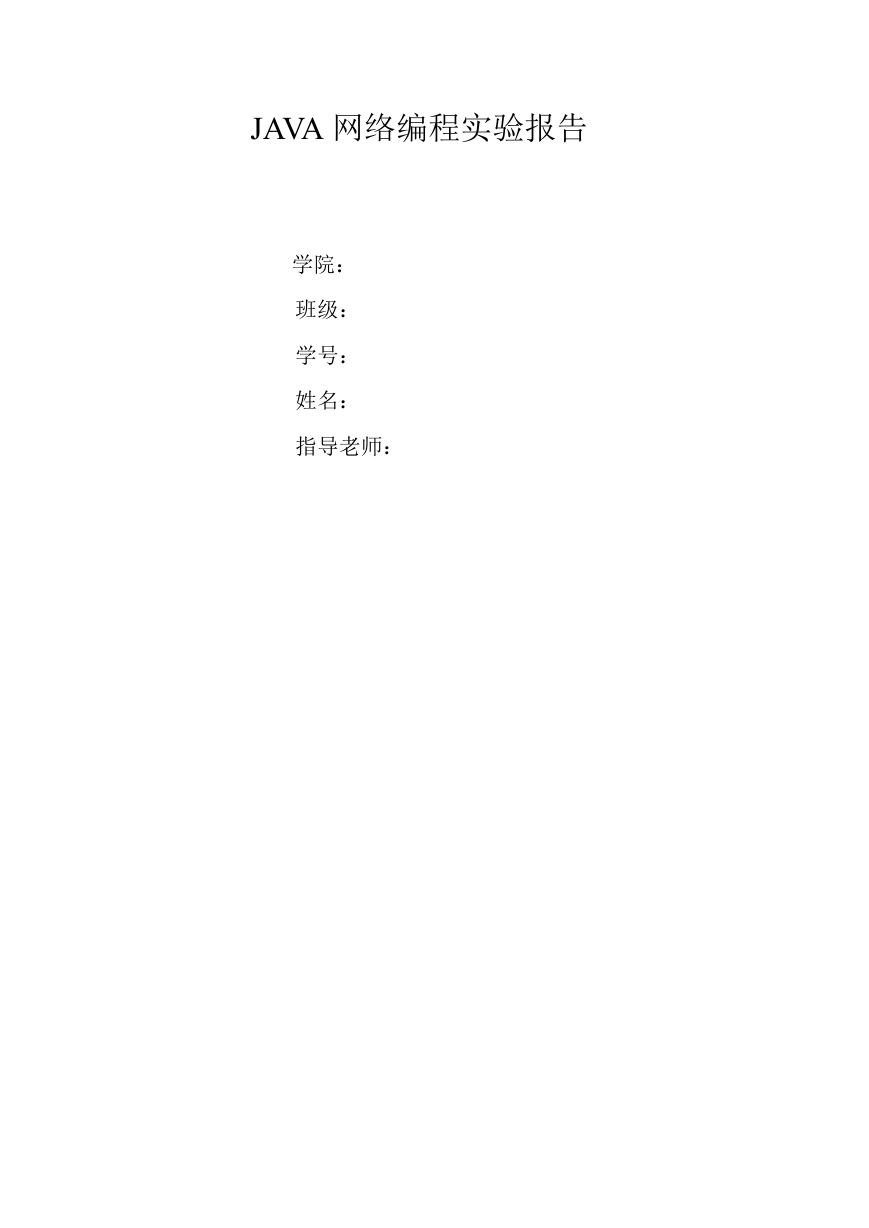

JAVA 网络编程实验报告学院：班级：学号：姓名：指导老师：

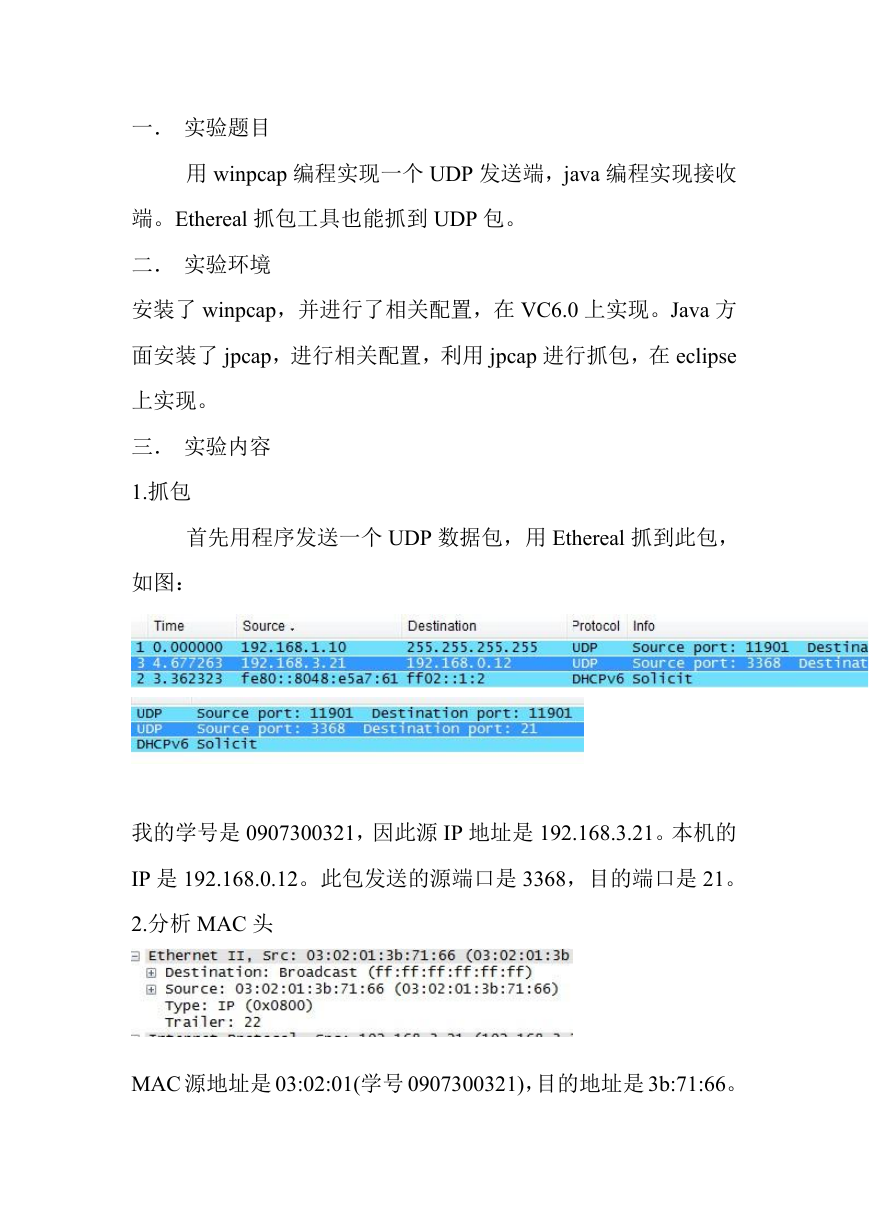

一．实验题目用 winpcap 编程实现一个 UDP 发送端，java 编程实现接收端。Ethereal 抓包工具也能抓到 UDP 包。二．实验环境安装了 winpcap，并进行了相关配置，在 VC6.0 上实现。Java 方面安装了 jpcap，进行相关配置，利用 jpcap 进行抓包，在 eclipse 上实现。三．实验内容 1.抓包首先用程序发送一个 UDP 数据包，用 Ethereal 抓到此包，如图：我的学号是 0907300321，因此源 IP 地址是 192.168.3.21。本机的 IP 是 192.168.0.12。此包发送的源端口是 3368，目的端口是 21。 2.分析 MAC 头 MAC 源地址是 03:02:01(学号 0907300321)，目的地址是 3b:71:66。

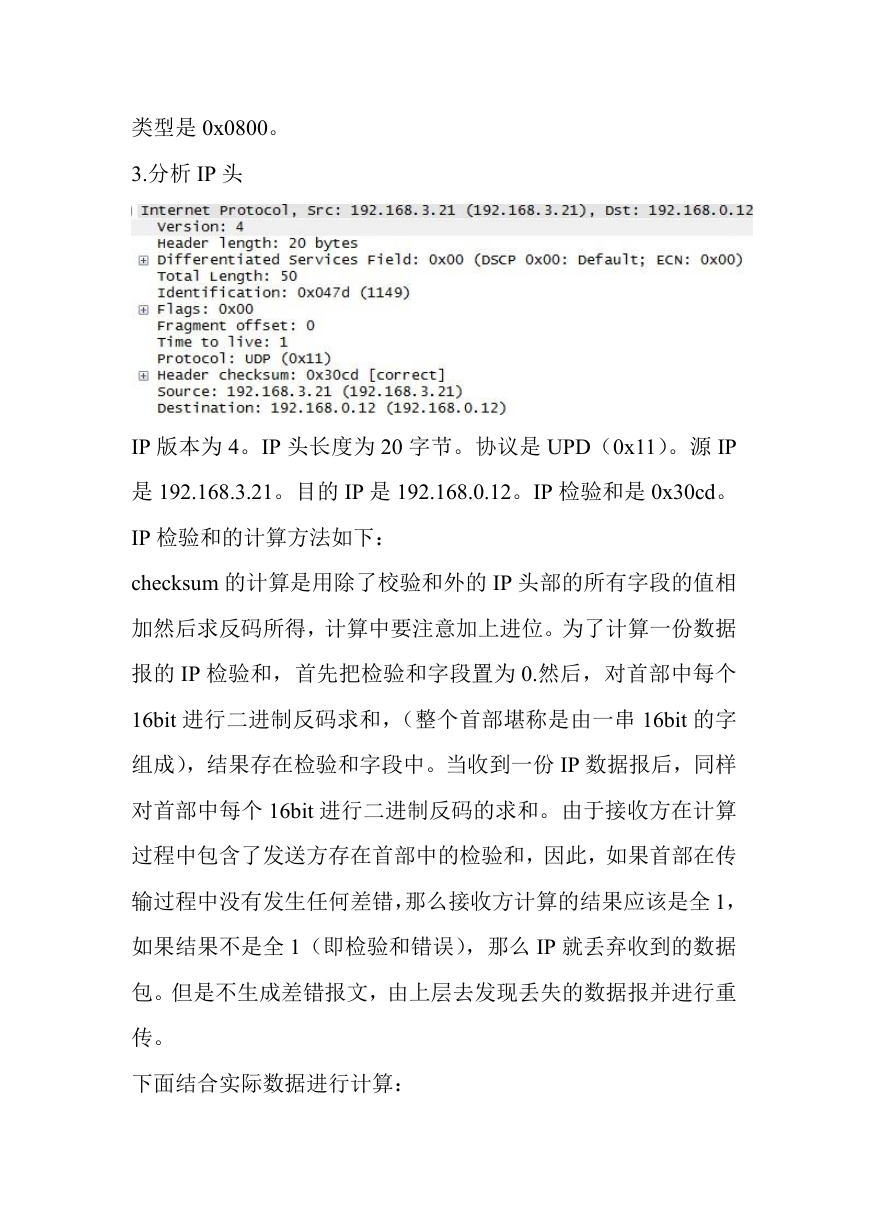

类型是 0x0800。 3.分析 IP 头 IP 版本为 4。IP 头长度为 20 字节。协议是 UPD（0x11）。源 IP 是 192.168.3.21。目的 IP 是 192.168.0.12。IP 检验和是 0x30cd。 IP 检验和的计算方法如下： checksum 的计算是用除了校验和外的 IP 头部的所有字段的值相加然后求反码所得，计算中要注意加上进位。为了计算一份数据报的 IP 检验和，首先把检验和字段置为 0.然后，对首部中每个 16bit 进行二进制反码求和，（整个首部堪称是由一串 16bit 的字组成），结果存在检验和字段中。当收到一份 IP 数据报后，同样对首部中每个 16bit 进行二进制反码的求和。由于接收方在计算过程中包含了发送方存在首部中的检验和，因此，如果首部在传输过程中没有发生任何差错，那么接收方计算的结果应该是全 1，如果结果不是全 1（即检验和错误），那么 IP 就丢弃收到的数据包。但是不生成差错报文，由上层去发现丢失的数据报并进行重传。下面结合实际数据进行计算：

计算除校验和以外的和数： Sum1=4500+0032=4532； Sum2=Sum1+047d=49af; Sum3=Sum2+0000=Sum2 Sum4= Sum2+0111=4ac0; Sum5= Sum4+c0a8=0b68;这里进位为 1； Sum6= Sum5+0315=0e7d; Sum7=Sum6+c0a8=cf25; Sum8=Sum7+000c=cf31; Sum9=cf31+0001= cf32;这里 0001 是计算 Sum5 时的进位 1。因此，校验和要对 Sum9 求补码，即校验和 checksum=ffff-cf32=30cd。 4.分析 UDP 头

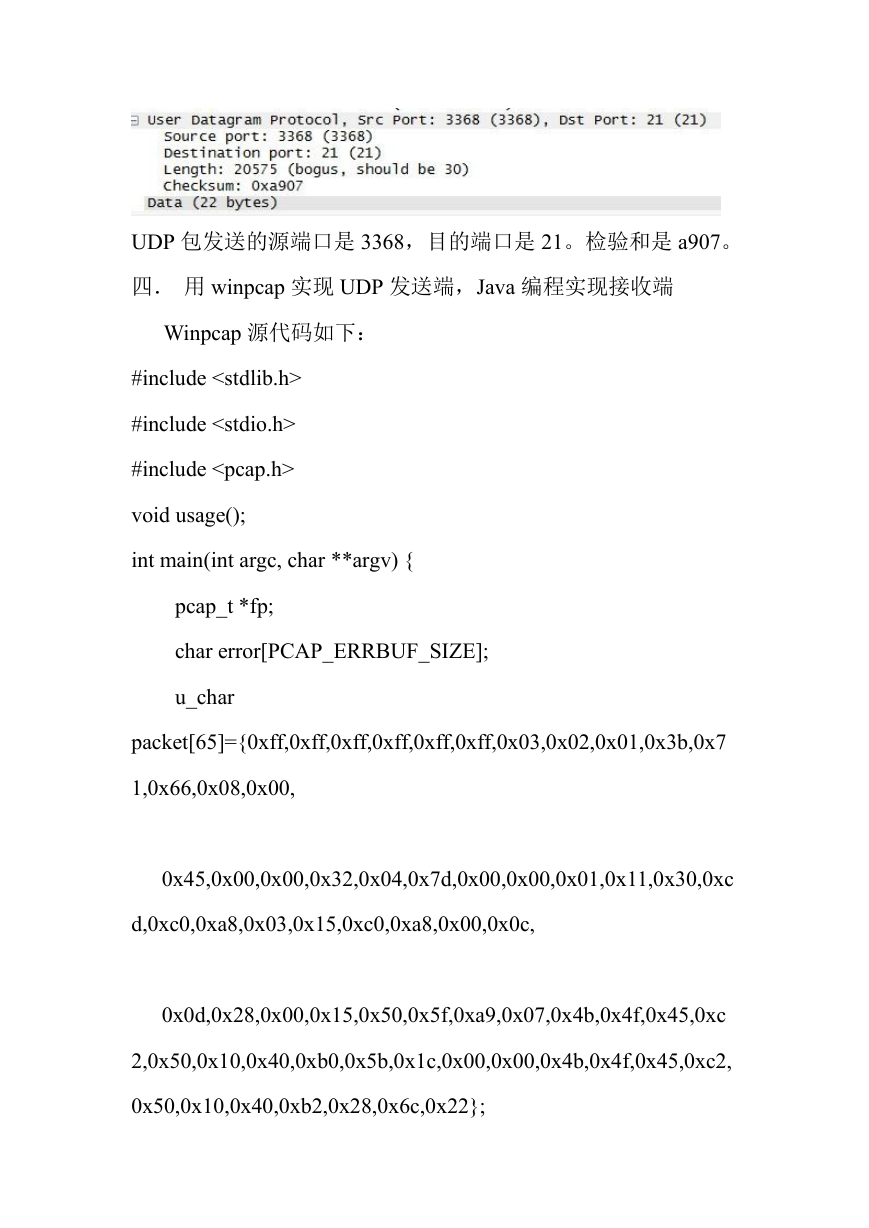

UDP 包发送的源端口是 3368，目的端口是 21。检验和是 a907。四．用 winpcap 实现 UDP 发送端，Java 编程实现接收端 Winpcap 源代码如下： #include #include #include void usage(); int main(int argc, char **argv) { pcap_t *fp; char error[PCAP_ERRBUF_SIZE]; u_char packet[65]={0xff,0xff,0xff,0xff,0xff,0xff,0x03,0x02,0x01,0x3b,0x7 1,0x66,0x08,0x00, 0x45,0x00,0x00,0x32,0x04,0x7d,0x00,0x00,0x01,0x11,0x30,0xc d,0xc0,0xa8,0x03,0x15,0xc0,0xa8,0x00,0x0c, 0x0d,0x28,0x00,0x15,0x50,0x5f,0xa9,0x07,0x4b,0x4f,0x45,0xc 2,0x50,0x10,0x40,0xb0,0x5b,0x1c,0x00,0x00,0x4b,0x4f,0x45,0xc2, 0x50,0x10,0x40,0xb2,0x28,0x6c,0x22};

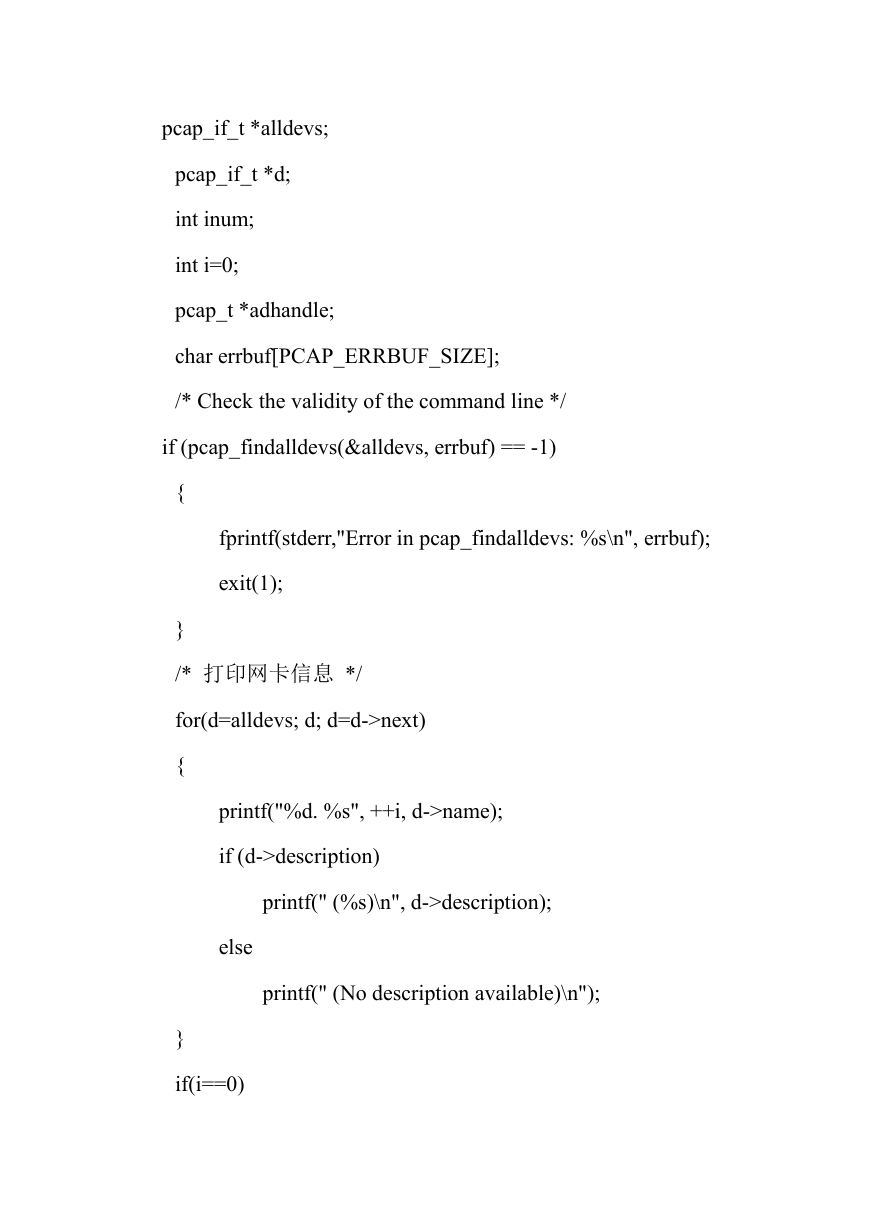

pcap_if_t *alldevs; pcap_if_t *d; int inum; int i=0; pcap_t *adhandle; char errbuf[PCAP_ERRBUF_SIZE]; /* Check the validity of the command line */ if (pcap_findalldevs(&alldevs, errbuf) == -1) { } fprintf(stderr,"Error in pcap_findalldevs: %s\n", errbuf); exit(1); /* 打印网卡信息 */ for(d=alldevs; d; d=d->next) { } printf("%d. %s", ++i, d->name); if (d->description) printf(" (%s)\n", d->description); else printf(" (No description available)\n"); if(i==0)

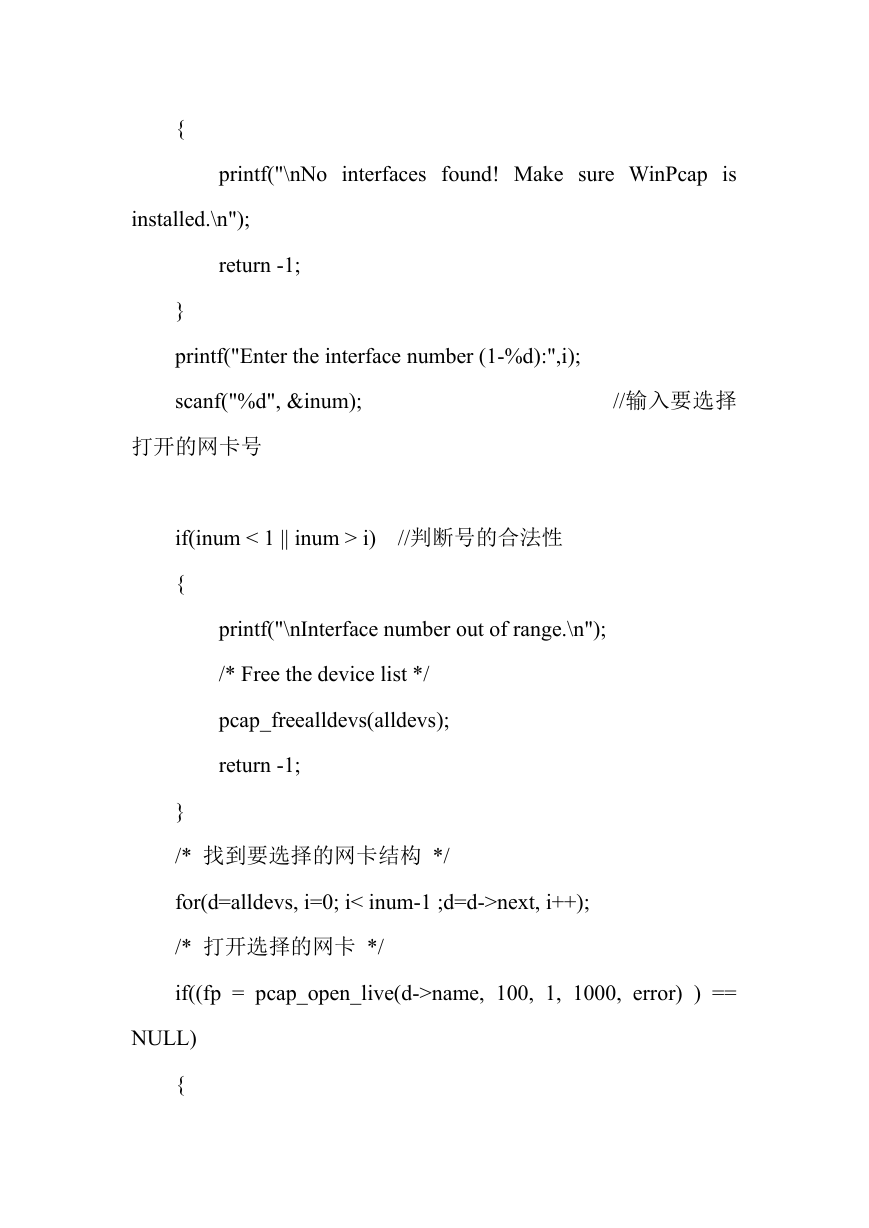

{ printf("\nNo interfaces found! Make sure WinPcap is installed.\n"); return -1; } printf("Enter the interface number (1-%d):",i); scanf("%d", &inum); //输入要选择打开的网卡号 if(inum < 1 || inum > i) //判断号的合法性 { } printf("\nInterface number out of range.\n"); /* Free the device list */ pcap_freealldevs(alldevs); return -1; /* 找到要选择的网卡结构 */ for(d=alldevs, i=0; i< inum-1 ;d=d->next, i++); /* 打开选择的网卡 */ if((fp = pcap_open_live(d->name, 100, 1, 1000, error) ) == NULL) {

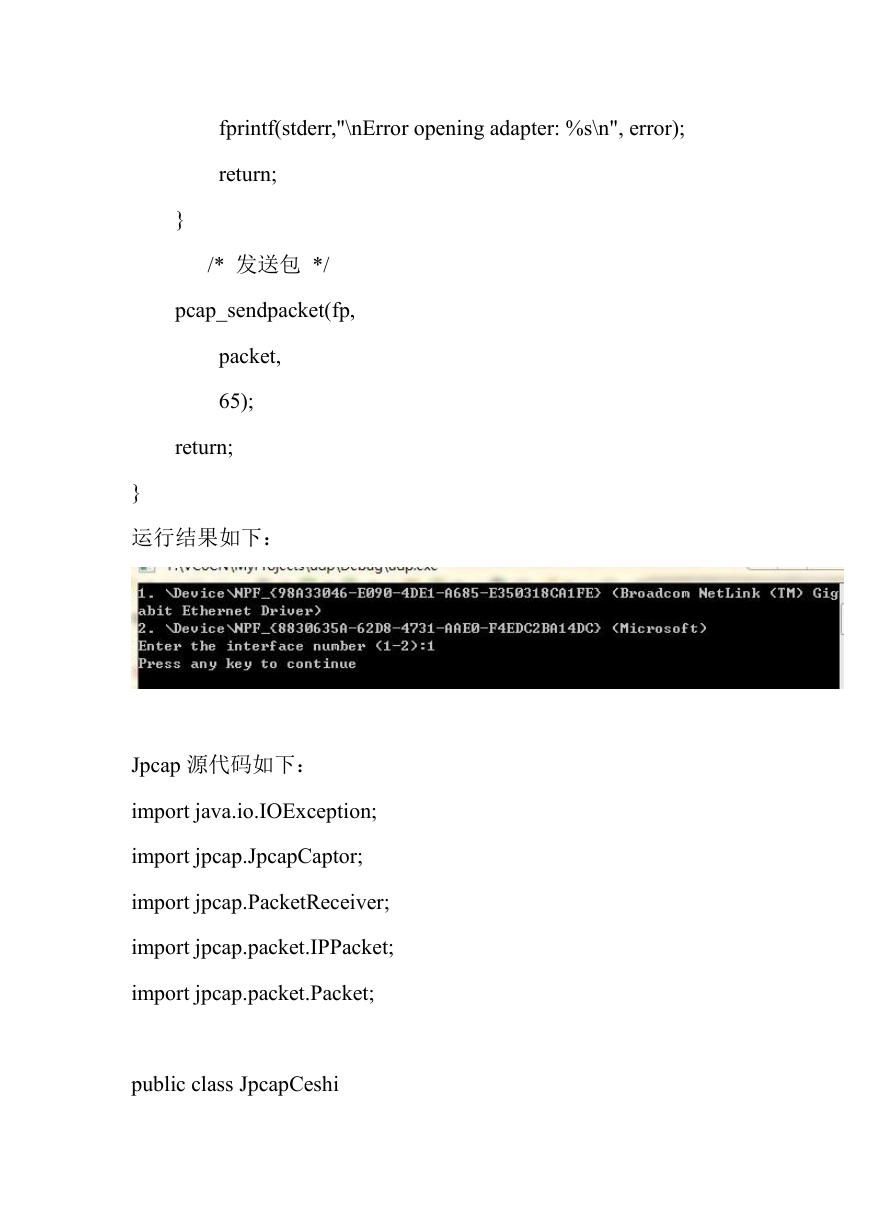

fprintf(stderr,"\nError opening adapter: %s\n", error); return; } /* 发送包 */ pcap_sendpacket(fp, packet, 65); return; } 运行结果如下： Jpcap 源代码如下： import java.io.IOException; import jpcap.JpcapCaptor; import jpcap.PacketReceiver; import jpcap.packet.IPPacket; import jpcap.packet.Packet; public class JpcapCeshi
