2008年电气工程师发输变电专业案例考试真题下午卷
2008 年电气工程师发输变电专业案例考试真题下午卷
案例题是 4 选 1 的方式，各小题前后之间没有联系。共 40 道小题，选作 25 道。每题分值
为 2 分，上午卷 50 分，下午卷 50 分。试卷满分 100 分。案例题一定要有分析(步骤和过程)、
计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点
根据材料回答：
某新建电厂装有 2×300Mw 机组，选用一组 200V 动力用铅酸蓄电池容量 2000Ah，二组 110V
控制用铅酸蓄电池容量 600Ah，蓄电池布置在汽机房层，直流屏布置在汽机房(6．6m 层高)，
电缆长 28m。请回答下列问题。
）
1、请判断并说明下列关于正常情况下直流母线电压和事故情况下蓄电池组出口端电压的要
求哪条是不正确的。（
A．正常情况下母线电压为 110V，系统为 115．5V
B．正常情况下母线电压为 220V，系统为 231V
C．事故情况下 110V 蓄电池组出口端电压不低于 93．5V
D．事故情况下 220V 蓄电池组出口端电压不低于 187V
）
2、 请按回路允许电压降，计算动力用蓄电池至直流母线间小电缆截面应为下列哪项数值?
（
A．211mm2
B．303mm2
C．422mm2
D．566mm2
3、 请说明下列关于直流系统的设备选择原则哪一项是错误的?（
A．蓄电池出口熔断器按蓄电池 1h 放电率电流选择并与馈线回路保护电器相配合
B．直流电动机回路按电动机额定电流选择
C．母线联络刀闸按全部负荷的 50％选择
D．直流系统设备满足直流系统短路电流要求
）
4、 直流系统按功能分为控制和动力负荷，说明下列哪项属于控制负荷。（
A．电器和热工的控制、信号
B．交流不停电电源装置
C．断路器电磁操动的合闸机构
D．远动、通信装置的电源
）
5、 该厂直流系统有微机监控装置，请说明直流柜上可装设下列哪项测量表计?（
A．直流电压表
B．蓄电池回路电压表
C．蓄电池回路电流表
）
1

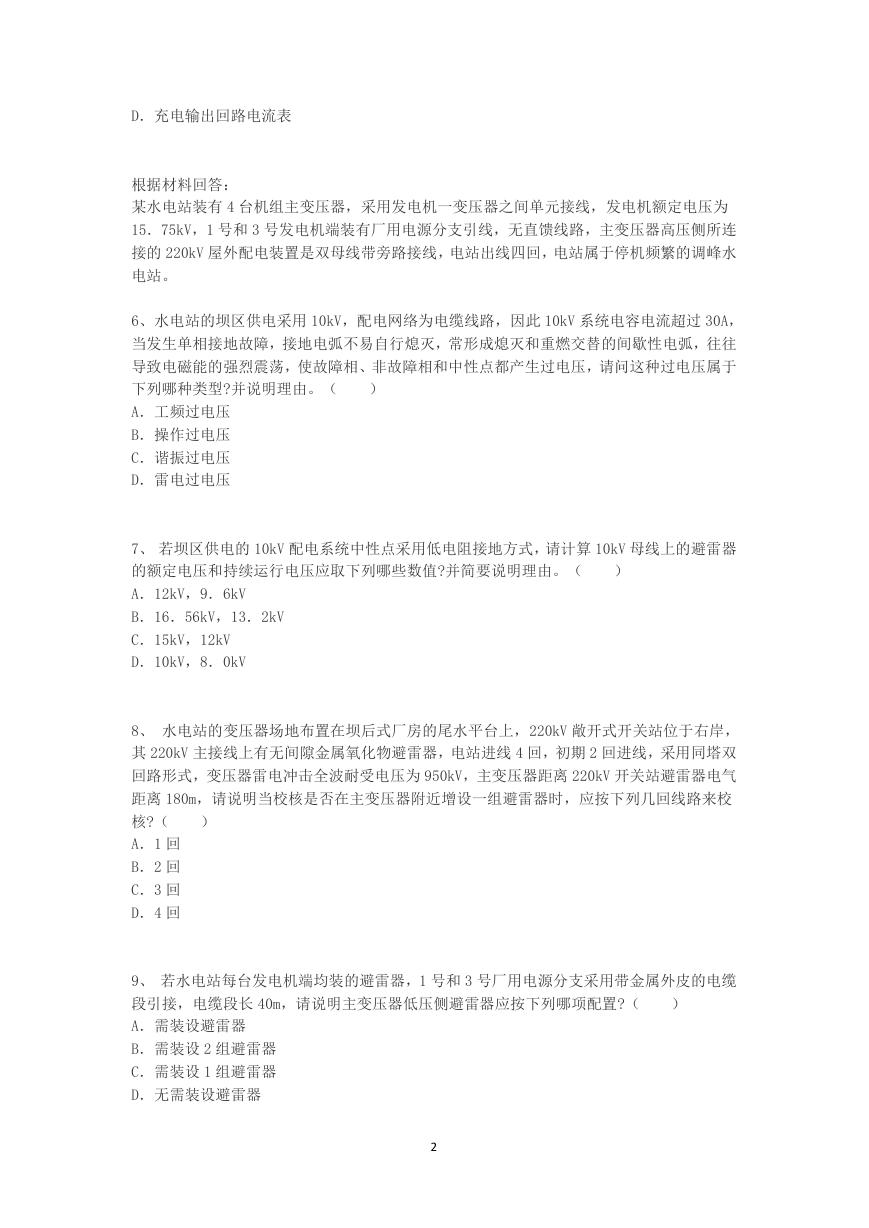

D．充电输出回路电流表
根据材料回答：
某水电站装有 4 台机组主变压器，采用发电机一变压器之间单元接线，发电机额定电压为
15．75kV，1 号和 3 号发电机端装有厂用电源分支引线，无直馈线路，主变压器高压侧所连
接的 220kV 屋外配电装置是双母线带旁路接线，电站出线四回，电站属于停机频繁的调峰水
电站。
6、水电站的坝区供电采用 10kV，配电网络为电缆线路，因此 10kV 系统电容电流超过 30A，
当发生单相接地故障，接地电弧不易自行熄灭，常形成熄灭和重燃交替的间歇性电弧，往往
导致电磁能的强烈震荡，使故障相、非故障相和中性点都产生过电压，请问这种过电压属于
下列哪种类型?并说明理由。（
A．工频过电压
B．操作过电压
C．谐振过电压
D．雷电过电压
）
7、 若坝区供电的 10kV 配电系统中性点采用低电阻接地方式，请计算 10kV 母线上的避雷器
的额定电压和持续运行电压应取下列哪些数值?并简要说明理由。（
A．12kV，9．6kV
B．16．56kV，13．2kV
C．15kV，12kV
D．10kV，8．0kV
）
8、 水电站的变压器场地布置在坝后式厂房的尾水平台上，220kV 敞开式开关站位于右岸，
其 220kV 主接线上有无间隙金属氧化物避雷器，电站进线 4 回，初期 2 回进线，采用同塔双
回路形式，变压器雷电冲击全波耐受电压为 950kV，主变压器距离 220kV 开关站避雷器电气
距离 180m，请说明当校核是否在主变压器附近增设一组避雷器时，应按下列几回线路来校
核?（
A．1 回
B．2 回
C．3 回
D．4 回
）
9、 若水电站每台发电机端均装的避雷器，1 号和 3 号厂用电源分支采用带金属外皮的电缆
段引接，电缆段长 40m，请说明主变压器低压侧避雷器应按下列哪项配置?（
A．需装设避雷器
B．需装设 2 组避雷器
C．需装设 1 组避雷器
D．无需装设避雷器
）
2
）

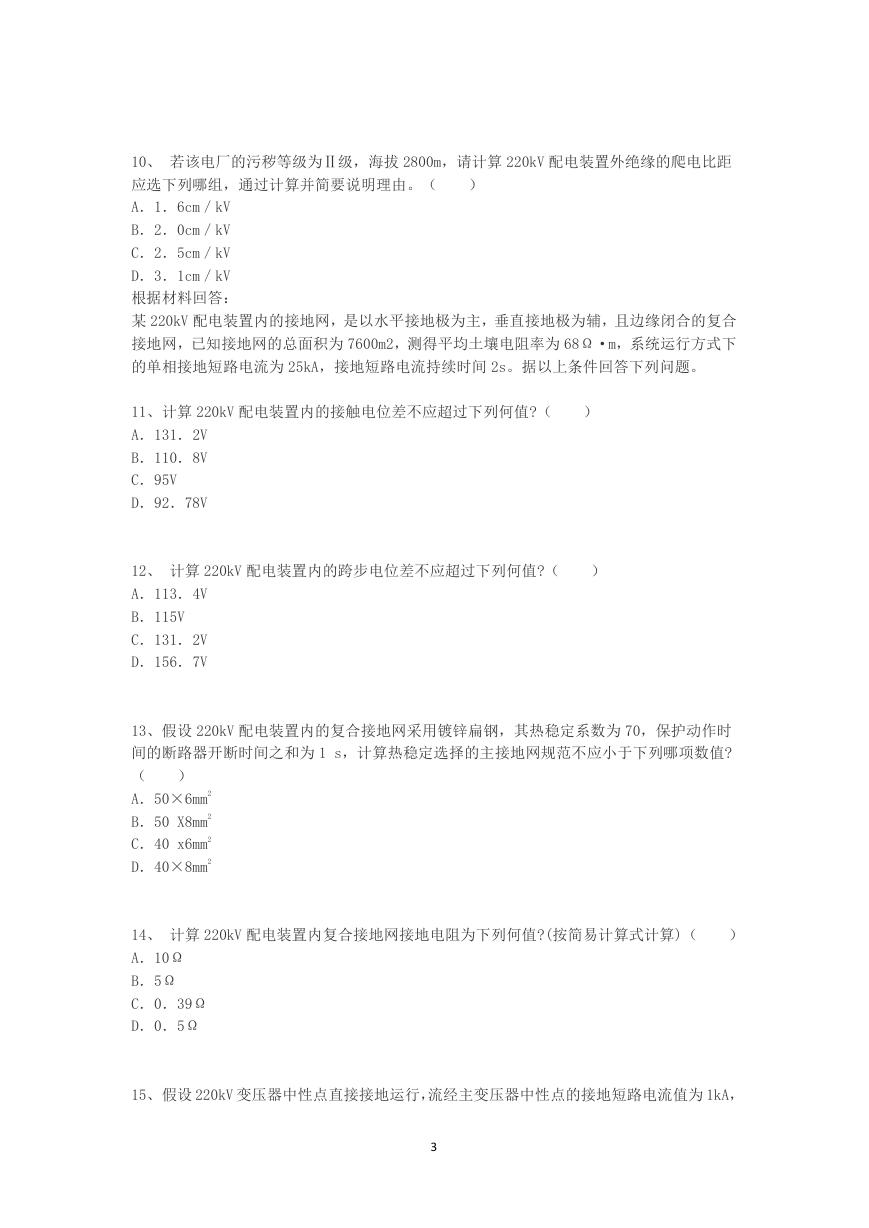

10、 若该电厂的污秽等级为Ⅱ级，海拔 2800m，请计算 220kV 配电装置外绝缘的爬电比距
应选下列哪组，通过计算并简要说明理由。（
A．1．6cm／kV
B．2．0cm／kV
C．2．5cm／kV
D．3．1cm／kV
根据材料回答：
某 220kV 配电装置内的接地网，是以水平接地极为主，垂直接地极为辅，且边缘闭合的复合
接地网，已知接地网的总面积为 7600m2，测得平均土壤电阻率为 68Ω·m，系统运行方式下
的单相接地短路电流为 25kA，接地短路电流持续时间 2s。据以上条件回答下列问题。
11、计算 220kV 配电装置内的接触电位差不应超过下列何值?（
A．131．2V
B．110．8V
C．95V
D．92．78V
12、 计算 220kV 配电装置内的跨步电位差不应超过下列何值?（
A．113．4V
B．115V
C．131．2V
D．156．7V
）
）
）
13、假设 220kV 配电装置内的复合接地网采用镀锌扁钢，其热稳定系数为 70，保护动作时
间的断路器开断时间之和为 1 s，计算热稳定选择的主接地网规范不应小于下列哪项数值?
（
A．50×6mm2
B．50 X8mm2
C．40 x6mm2
D．40×8mm2
14、 计算 220kV 配电装置内复合接地网接地电阻为下列何值?(按简易计算式计算)（
A．10Ω
B．5Ω
C．0．39Ω
D．0．5Ω
）
15、假设 220kV 变压器中性点直接接地运行，流经主变压器中性点的接地短路电流值为 1kA，
3

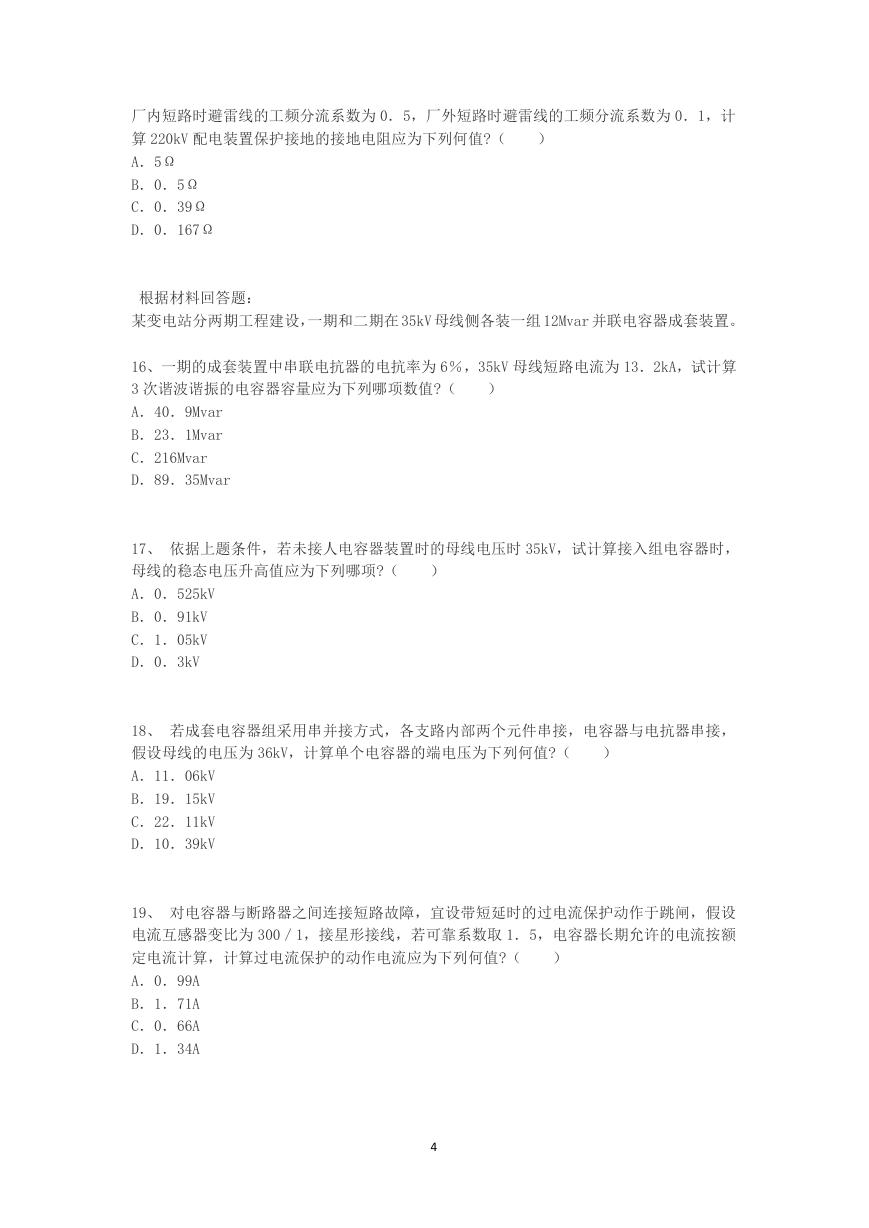

厂内短路时避雷线的工频分流系数为 0．5，厂外短路时避雷线的工频分流系数为 0．1，计
算 220kV 配电装置保护接地的接地电阻应为下列何值?（
A．5Ω
B．0．5Ω
C．0．39Ω
D．0．167Ω
）
根据材料回答题：
某变电站分两期工程建设，一期和二期在 35kV 母线侧各装一组 12Mvar 并联电容器成套装置。
16、一期的成套装置中串联电抗器的电抗率为 6％，35kV 母线短路电流为 13．2kA，试计算
3 次谐波谐振的电容器容量应为下列哪项数值?（
A．40．9Mvar
B．23．1Mvar
C．216Mvar
D．89．35Mvar
）
17、 依据上题条件，若未接人电容器装置时的母线电压时 35kV，试计算接入组电容器时，
母线的稳态电压升高值应为下列哪项?（
A．0．525kV
B．0．91kV
C．1．05kV
D．0．3kV
）
18、 若成套电容器组采用串并接方式，各支路内部两个元件串接，电容器与电抗器串接，
假设母线的电压为 36kV，计算单个电容器的端电压为下列何值?（
A．11．06kV
B．19．15kV
C．22．11kV
D．10．39kV
）
19、 对电容器与断路器之间连接短路故障，宜设带短延时的过电流保护动作于跳闸，假设
电流互感器变比为 300／1，接星形接线，若可靠系数取 1．5，电容器长期允许的电流按额
定电流计算，计算过电流保护的动作电流应为下列何值?（
A．0．99A
B．1．71A
C．0．66A
D．1．34A
）
4

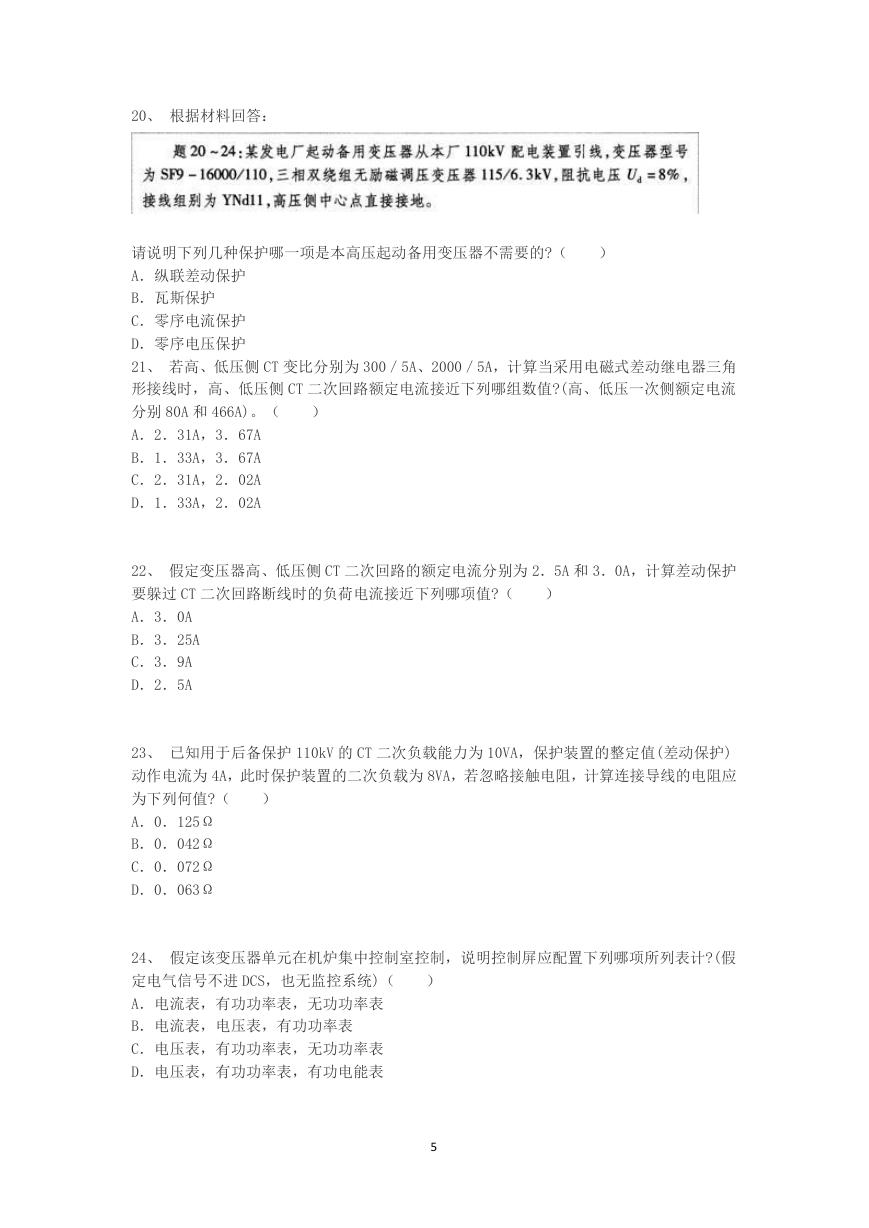

20、 根据材料回答：
）
请说明下列几种保护哪一项是本高压起动备用变压器不需要的?（
A．纵联差动保护
B．瓦斯保护
C．零序电流保护
D．零序电压保护
21、 若高、低压侧 CT 变比分别为 300／5A、2000／5A，计算当采用电磁式差动继电器三角
形接线时，高、低压侧 CT 二次回路额定电流接近下列哪组数值?(高、低压一次侧额定电流
分别 80A 和 466A)。（
A．2．31A，3．67A
B．1．33A，3．67A
C．2．31A，2．02A
D．1．33A，2．02A
）
22、 假定变压器高、低压侧 CT 二次回路的额定电流分别为 2．5A 和 3．0A，计算差动保护
要躲过 CT 二次回路断线时的负荷电流接近下列哪项值?（
A．3．0A
B．3．25A
C．3．9A
D．2．5A
）
）
23、 已知用于后备保护 110kV 的 CT 二次负载能力为 10VA，保护装置的整定值(差动保护)
动作电流为 4A，此时保护装置的二次负载为 8VA，若忽略接触电阻，计算连接导线的电阻应
为下列何值?（
A．0．125Ω
B．0．042Ω
C．0．072Ω
D．0．063Ω
24、 假定该变压器单元在机炉集中控制室控制，说明控制屏应配置下列哪项所列表计?(假
定电气信号不进 DCS，也无监控系统)（
A．电流表，有功功率表，无功功率表
B．电流表，电压表，有功功率表
C．电压表，有功功率表，无功功率表
D．电压表，有功功率表，有功电能表
）
5

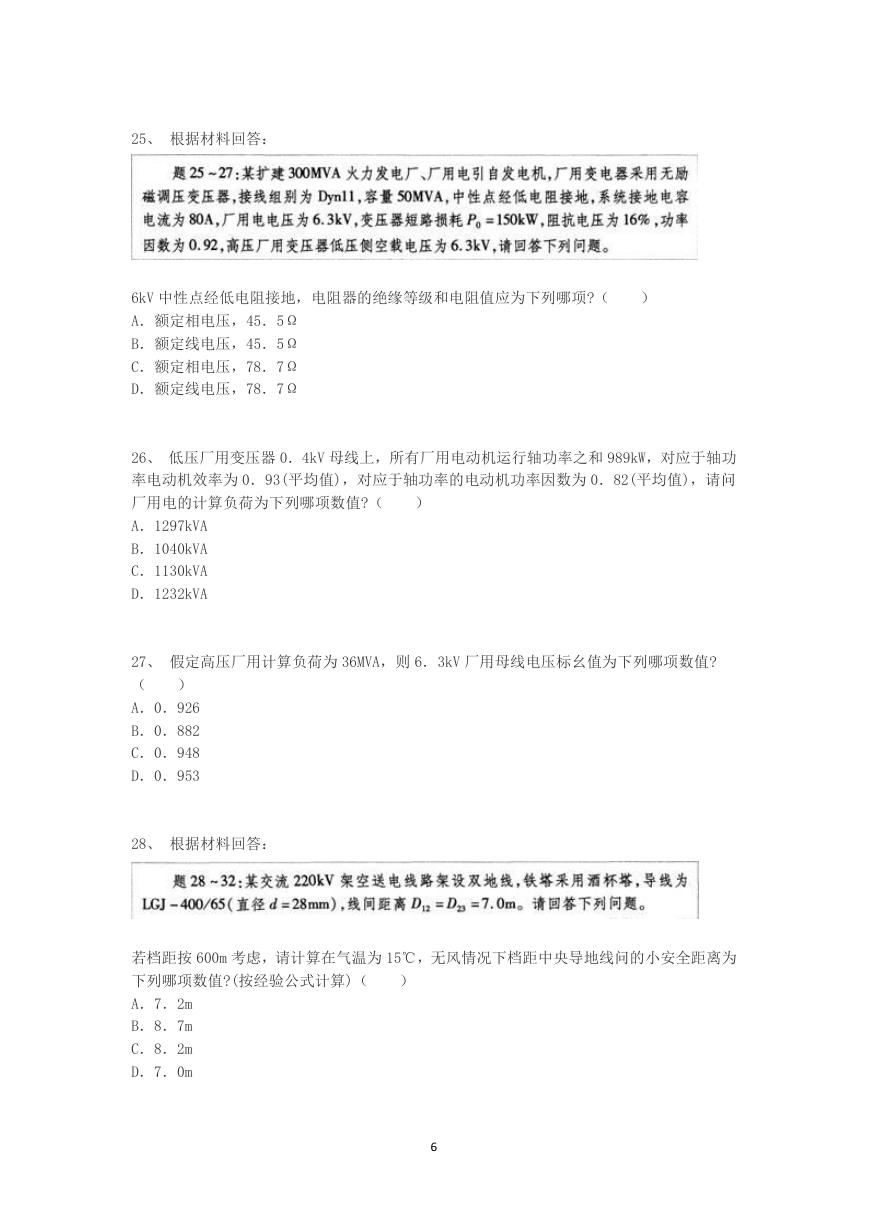

25、 根据材料回答：
6kV 中性点经低电阻接地，电阻器的绝缘等级和电阻值应为下列哪项?（
A．额定相电压，45．5Ω
B．额定线电压，45．5Ω
C．额定相电压，78．7Ω
D．额定线电压，78．7Ω
）
26、 低压厂用变压器 0．4kV 母线上，所有厂用电动机运行轴功率之和 989kW，对应于轴功
率电动机效率为 0．93(平均值)，对应于轴功率的电动机功率因数为 0．82(平均值)，请问
厂用电的计算负荷为下列哪项数值?（
A．1297kVA
B．1040kVA
C．1130kVA
D．1232kVA
）
）
27、 假定高压厂用计算负荷为 36MVA，则 6．3kV 厂用母线电压标幺值为下列哪项数值?
（
A．0．926
B．0．882
C．0．948
D．0．953
28、 根据材料回答：
若档距按 600m 考虑，请计算在气温为 15℃，无风情况下档距中央导地线问的小安全距离为
下列哪项数值?(按经验公式计算)（
A．7．2m
B．8．7m
C．8．2m
D．7．0m
）
6

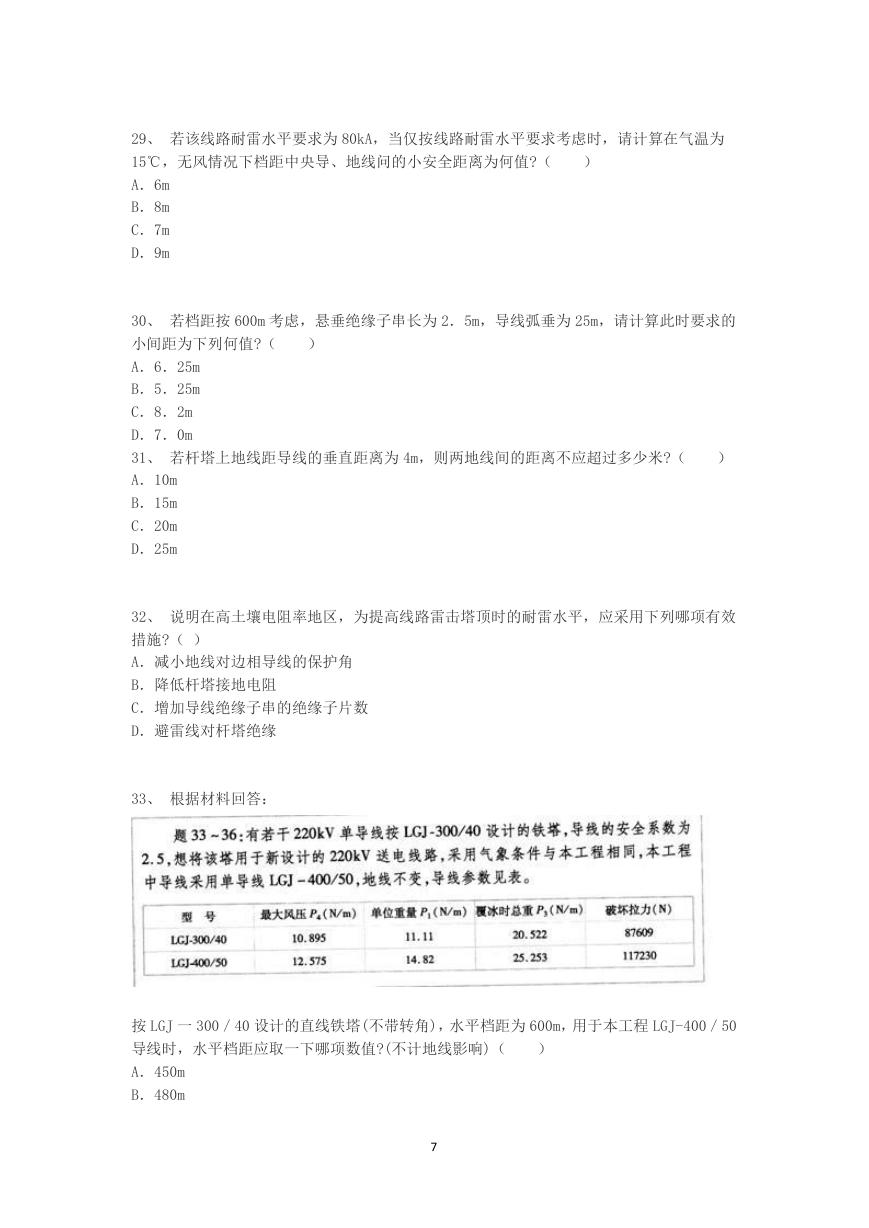

29、 若该线路耐雷水平要求为 80kA，当仅按线路耐雷水平要求考虑时，请计算在气温为
15℃，无风情况下档距中央导、地线问的小安全距离为何值?（
A．6m
B．8m
C．7m
D．9m
）
）
30、 若档距按 600m 考虑，悬垂绝缘子串长为 2．5m，导线弧垂为 25m，请计算此时要求的
小间距为下列何值?（
A．6．25m
B．5．25m
C．8．2m
D．7．0m
31、 若杆塔上地线距导线的垂直距离为 4m，则两地线间的距离不应超过多少米?（
A．10m
B．15m
C．20m
D．25m
）
32、 说明在高土壤电阻率地区，为提高线路雷击塔顶时的耐雷水平，应采用下列哪项有效
措施?（ ）
A．减小地线对边相导线的保护角
B．降低杆塔接地电阻
C．增加导线绝缘子串的绝缘子片数
D．避雷线对杆塔绝缘
33、 根据材料回答：
按 LGJ 一 300／40 设计的直线铁塔(不带转角)，水平档距为 600m，用于本工程 LGJ-400／50
导线时，水平档距应取一下哪项数值?(不计地线影响)（
A．450m
B．480m
）
7

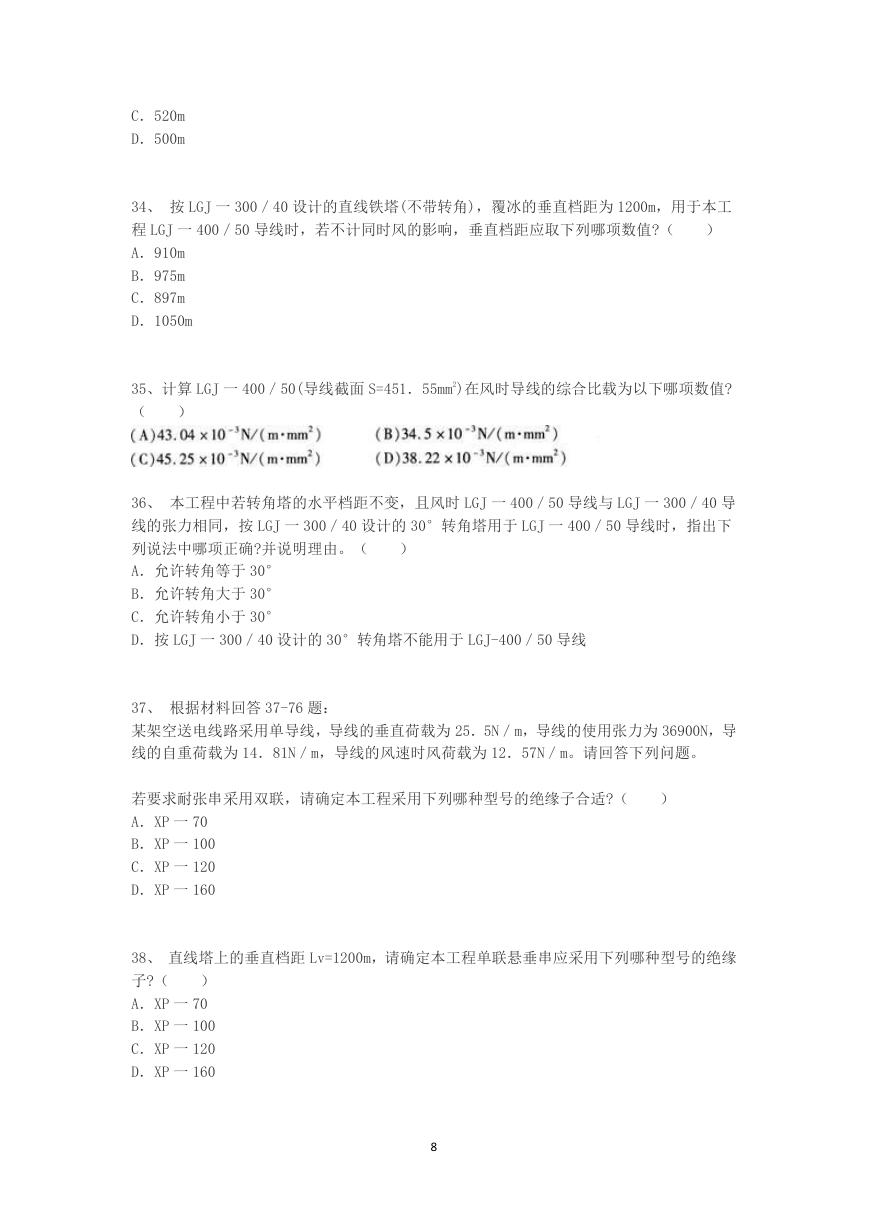

C．520m
D．500m
34、 按 LGJ 一 300／40 设计的直线铁塔(不带转角)，覆冰的垂直档距为 1200m，用于本工
程 LGJ 一 400／50 导线时，若不计同时风的影响，垂直档距应取下列哪项数值?（
A．910m
B．975m
C．897m
D．1050m
）
35、计算 LGJ 一 400／50(导线截面 S=451．55mm2)在风时导线的综合比载为以下哪项数值?
（
）
36、 本工程中若转角塔的水平档距不变，且风时 LGJ 一 400／50 导线与 LGJ 一 300／40 导
线的张力相同，按 LGJ 一 300／40 设计的 30°转角塔用于 LGJ 一 400／50 导线时，指出下
列说法中哪项正确?并说明理由。（
A．允许转角等于 30°
B．允许转角大于 30°
C．允许转角小于 30°
D．按 LGJ 一 300／40 设计的 30°转角塔不能用于 LGJ-400／50 导线
）
37、 根据材料回答 37-76 题：
某架空送电线路采用单导线，导线的垂直荷载为 25．5N／m，导线的使用张力为 36900N，导
线的自重荷载为 14．81N／m，导线的风速时风荷载为 12．57N／m。请回答下列问题。
若要求耐张串采用双联，请确定本工程采用下列哪种型号的绝缘子合适?（
A．XP 一 70
B．XP 一 100
C．XP 一 120
D．XP 一 160
）
）
38、 直线塔上的垂直档距 Lv=1200m，请确定本工程单联悬垂串应采用下列哪种型号的绝缘
子?（
A．XP 一 70
B．XP 一 100
C．XP 一 120
D．XP 一 160
8
