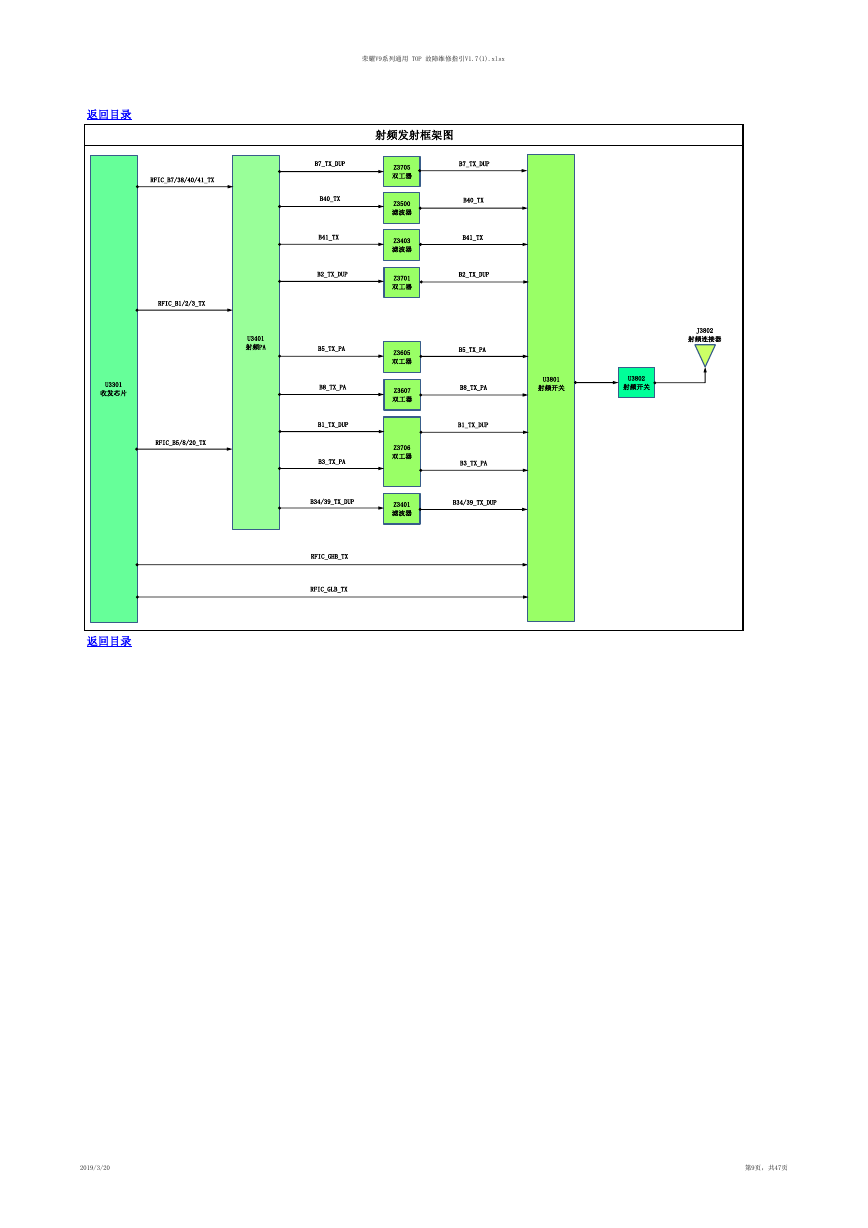

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 射频发射框架图 B7_TX_DUP B40_TX B41_TX B2_TX_DUP B5_TX_PA B8_TX_PA Z3705 双工器 Z3500 滤波器 Z3403 滤波器 Z3701 双工器 Z3605 双工器 Z3607 双工器 B7_TX_DUP B40_TX B41_TX B2_TX_DUP B5_TX_PA B8_TX_PA B1_TX_DUP B1_TX_DUP Z3706 双工器 Z3401 滤波器 B3_TX_PA B34/39_TX_DUP B3_TX_PA B34/39_TX_DUP RFIC_GHB_TX RFIC_GLB_TX 返回目录 RFIC_B7/38/40/41_TX RFIC_B1/2/3_TX U3401 射频PA U3301 收发芯片 RFIC_B5/8/20_TX 返回目录 J3802 射频连接器 U3801 射频开关 U3802 射频开关 2019/3/20 第9页，共47页
