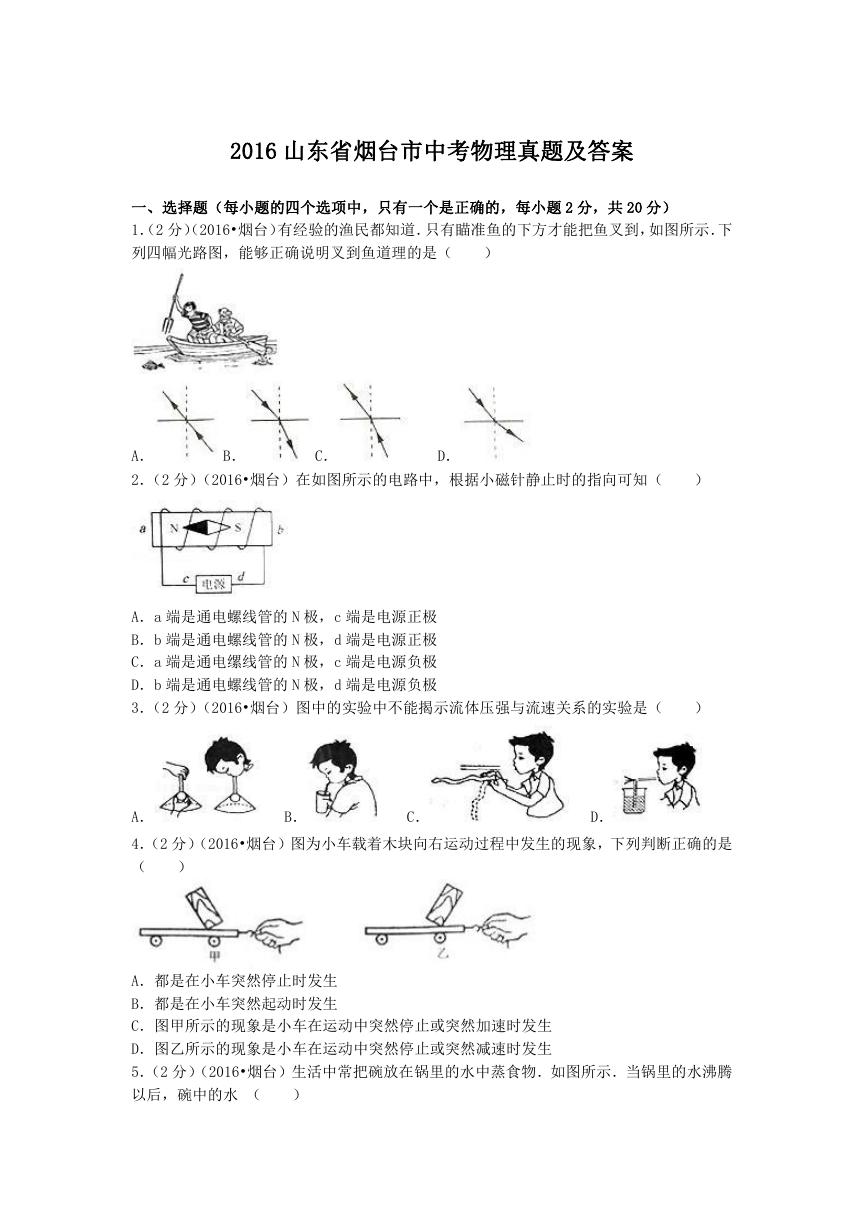

2016 山东省烟台市中考物理真题及答案一、选择题（每小题的四个选项中，只有一个是正确的，每小题 2 分，共 20 分） 1．（2 分）（2016•烟台）有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（） A． B． C． D． 2．（2 分）（2016•烟台）在如图所示的电路中，根据小磁针静止时的指向可知（） A．a 端是通电螺线管的 N 极，c 端是电源正极 B．b 端是通电螺线管的 N 极，d 端是电源正极 C．a 端是通电缧线管的 N 极，c 端是电源负极 D．b 端是通电螺线管的 N 极，d 端是电源负极 3．（2 分）（2016•烟台）图中的实验中不能揭示流体压强与流速关系的实验是（） A． B． C． D． 4．（2 分）（2016•烟台）图为小车载着木块向右运动过程中发生的现象，下列判断正确的是（） A．都是在小车突然停止时发生 B．都是在小车突然起动时发生 C．图甲所示的现象是小车在运动中突然停止或突然加速时发生 D．图乙所示的现象是小车在运动中突然停止或突然减速时发生 5．（2 分）（2016•烟台）生活中常把碗放在锅里的水中蒸食物．如图所示．当锅里的水沸腾以后，碗中的水（）

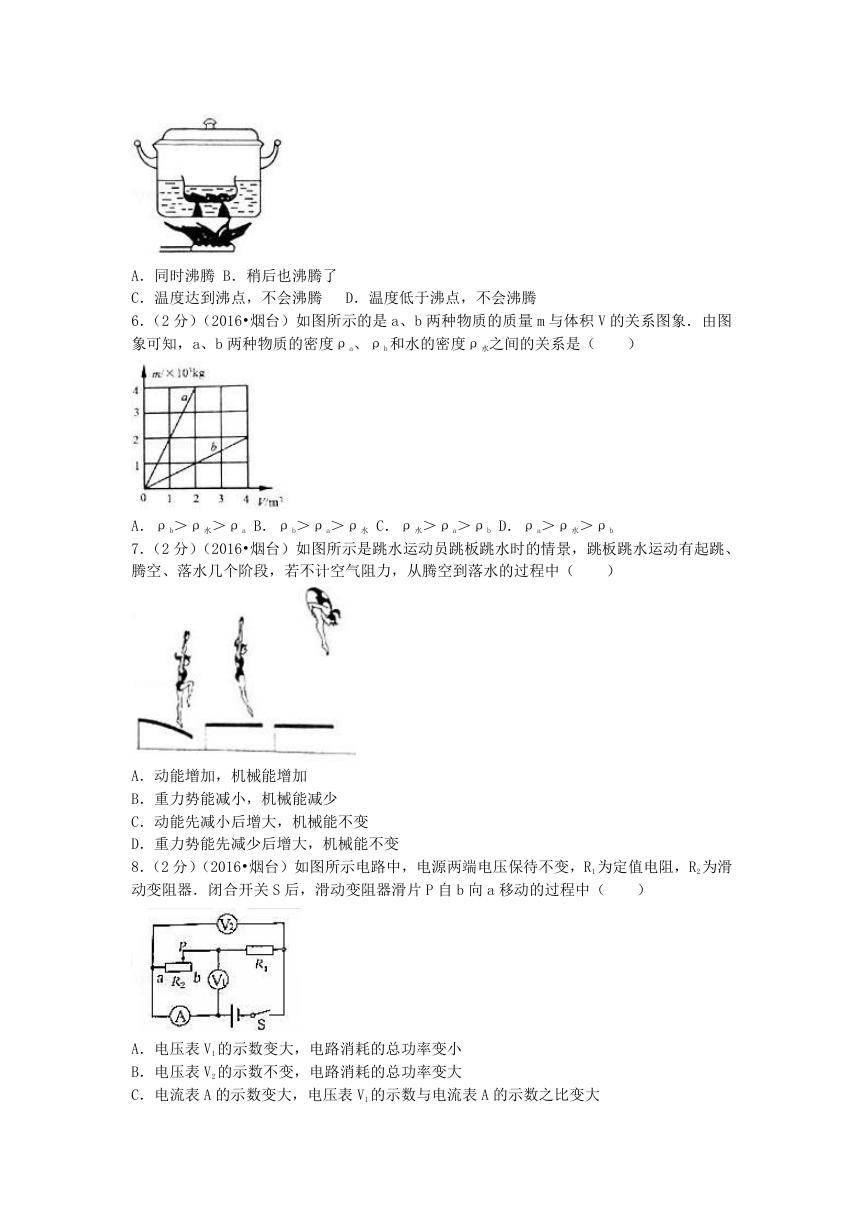

A．同时沸腾 B．稍后也沸腾了 C．温度达到沸点，不会沸腾 D．温度低于沸点，不会沸腾 6．（2 分）（2016•烟台）如图所示的是 a、b 两种物质的质量 m 与体积 V 的关系图象．由图象可知，a、b 两种物质的密度ρa、ρb 和水的密度ρ水之间的关系是（） A．ρb＞ρ水＞ρa B．ρb＞ρa＞ρ水 C．ρ水＞ρa＞ρb D．ρa＞ρ水＞ρb 7．（2 分）（2016•烟台）如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（） A．动能增加，机械能增加 B．重力势能减小，机械能减少 C．动能先减小后增大，机械能不变 D．重力势能先减少后增大，机械能不变 8．（2 分）（2016•烟台）如图所示电路中，电源两端电压保待不变，R1 为定值电阻，R2 为滑动变阻器．闭合开关 S 后，滑动变阻器滑片 P 自 b 向 a 移动的过程中（） A．电压表 V1 的示数变大，电路消耗的总功率变小 B．电压表 V2 的示数不变，电路消耗的总功率变大 C．电流表 A 的示数变大，电压表 V1 的示数与电流表 A 的示数之比变大

D．电流表 A 的示数变大，电压表 V2 的示数与电流表 A 的示数之比变大 9．（2 分）（2016•烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关 S 后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（） A．灯泡被短路 B．灯泡的灯丝断了 C．灯泡与灯座接触不良 D．灯泡的实际功率比额定功率小得多 10．（2 分）（2016•烟台）用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度．若用η甲、η乙表示甲、乙两滑轮组的机械效率，W 甲、W 乙表示拉力所做的功（不计绳重与摩擦），则（） A．η甲=η乙，W 甲=W 乙 B．η甲＞η乙，W 甲＞W 乙 C．η甲＜η乙，W 甲＜W 乙 D．η甲＞η乙，W 甲＜W 乙，英国物理学家经过 10 年的探索，于 1831 年发现了二、填空题（每小题 3 分，共 30 分） 11．（3 分）（2016•烟台）1820 年，丹麦物理学家奥斯特第一个揭示了电和磁之间的联系，他发现了现象，继而人们发明了各种发电机，开辟了人类大规模使用电能的时代． 12．（3 分）（2016•烟台）洗衣机、电冰箱等用电器需要使用三线插头，其中一条接（常标有 L），一条接相连． 13．（3 分）（2016•烟台）远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用来实现对电视机的控制的．（选填“电判断到障碍物的距离；家用电视遥控器是靠磁波”、“超声波”、“紫外线”、“红外线”、“可见光”） 14．（3 分）（2016•烟台）如图所示，将手机置于的玻璃罩内，拨打该手机号码并把罩内的空气用抽气机抽走，抽气过程中所听到的铃声逐渐减小，最后几乎听不到声音，但手机屏幕上始终有来电显示，这说明（常标有 N）．第三条标有 E，标有 E 的导线和用电器的向“嫦娥三号”传递指令的；倒车雷达利用．

15．（3 分）（2016•烟台）如图所示是小明同学所拍摄的一幅海边风景照片．由照片所示的情景，可以分析判断出甲船的运动状态是是，乙船的运动状态可能． 16．（3 分）（2016•烟台）自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及到不少有关摩擦的知识．例如：轮胎上刻有花纹，是通过刹车时用力捏闸，是通过钢柱，是通过 17．（3 分）（2016•烟台）如图所示，一束太阳光通过三梭镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫；如果在白色光屏前放置 ﹣块红色玻璃，我们在白屏上能看到；如果将白色光屏换成绿色纸板．我们能看到来增大摩擦的；滚动轴承的内外圈之间装有钢球或来减小摩擦的．．来增大摩擦的： 18．（3 分）（2016•烟台）在如图所示的电路中，电源电压保持不变，当开关 S1 闭合 S2 断开，甲、乙为电流表时，两表示数之比是 I 甲：I 乙=2：5，则 R1：R2= ；当开关 S1、 S2 闭合，甲、乙两表为电压表时，两表示数之比 U 甲：U 乙= ，R1、R2 消耗的电功率之比为 P1：P2= ． 19．（3 分）（2016•烟台）如图所示实验中，我们看到塞子从试管口跳出，这是由于水蒸气对塞子能转化成塞子的，水蒸气的能．

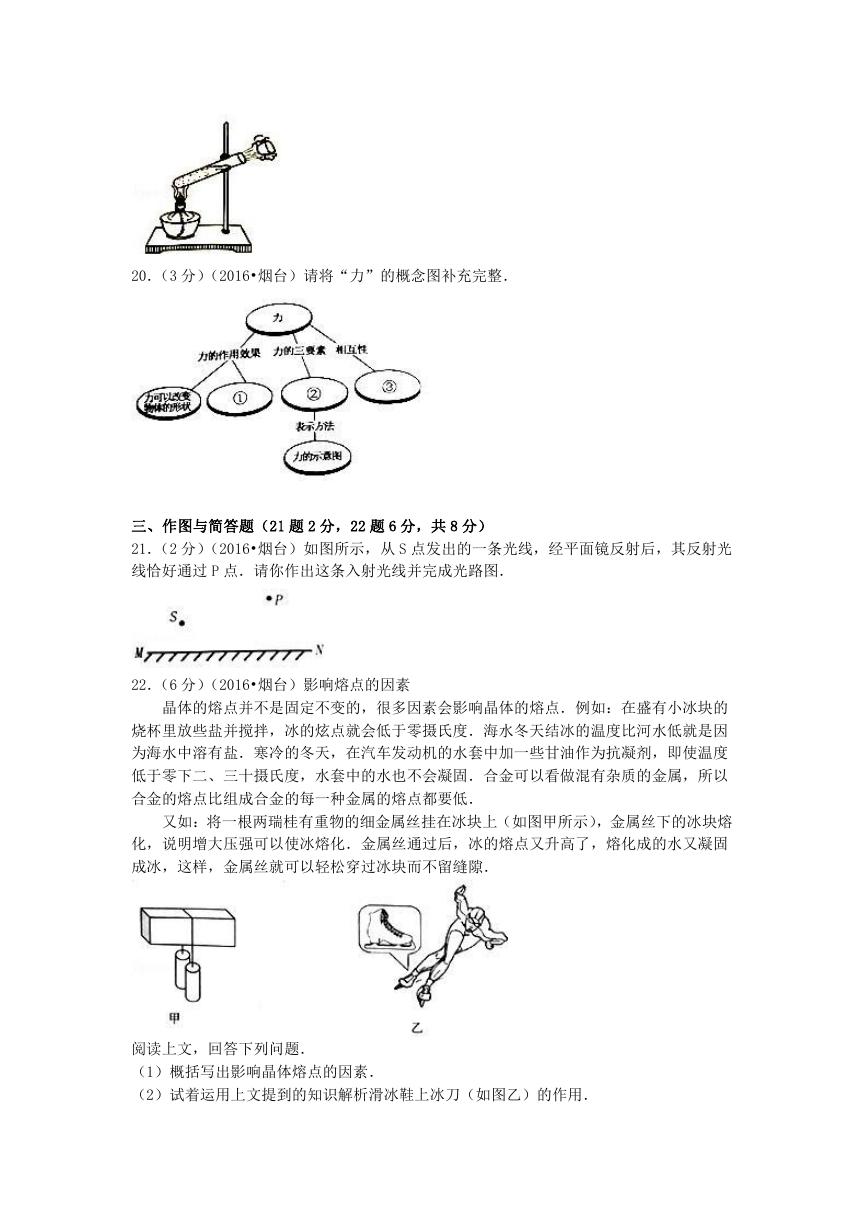

20．（3 分）（2016•烟台）请将“力”的概念图补充完整．三、作图与简答题（21 题 2 分，22 题 6 分，共 8 分） 21．（2 分）（2016•烟台）如图所示，从 S 点发出的一条光线，经平面镜反射后，其反射光线恰好通过 P 点．请你作出这条入射光线并完成光路图． 22．（6 分）（2016•烟台）影响熔点的因素晶体的熔点并不是固定不变的，很多因素会影响晶体的熔点．例如：在盛有小冰块的烧杯里放些盐并搅拌，冰的炫点就会低于零摄氏度．海水冬天结冰的温度比河水低就是因为海水中溶有盐．寒冷的冬天，在汽车发动机的水套中加一些甘油作为抗凝剂，即使温度低于零下二、三十摄氏度，水套中的水也不会凝固．合金可以看做混有杂质的金属，所以合金的熔点比组成合金的每一种金属的熔点都要低．又如：将一根两瑞桂有重物的细金属丝挂在冰块上（如图甲所示），金属丝下的冰块熔化，说明增大压强可以使冰熔化．金属丝通过后，冰的熔点又升高了，熔化成的水又凝固成冰，这样，金属丝就可以轻松穿过冰块而不留缝隙．阅读上文，回答下列问题．（1）概括写出影响晶体熔点的因素．（2）试着运用上文提到的知识解析滑冰鞋上冰刀（如图乙）的作用．

四、实验探究题（23 题 6 分，24 题 8 分，25 题 8 分，共 22 分） 23．（6 分）（2016•烟台）如图所示是“探究凸透镜成像”实验的装置．实验时，先调节烛焰、凸透镜，光屏三者的中心大致在同一高度上，然后不断改变蜡烛到凸透镜的距离，并移动光屏的位置，得到的实验数据如表．实验序号物距（cm） 1 2 3 4 5 6 7 8 40 30 20 15 12 10 8 4 像距（cm） 13.3 15 20 30 60 像的性质正倒倒立倒立倒立倒立倒立不成像正立正立大小大小缩小放大放大放大放大放大虚实实像实像实像实像实像虚像虚像（1）图甲中所示的实验操作目的是什么？（2）实验过程中，观察到随着蜡焰位置的变化，像的变化有两个转折点，分析表中数据据认为这两个转折点的位置在何处？它们分别是像的哪种变化过程的转折点？

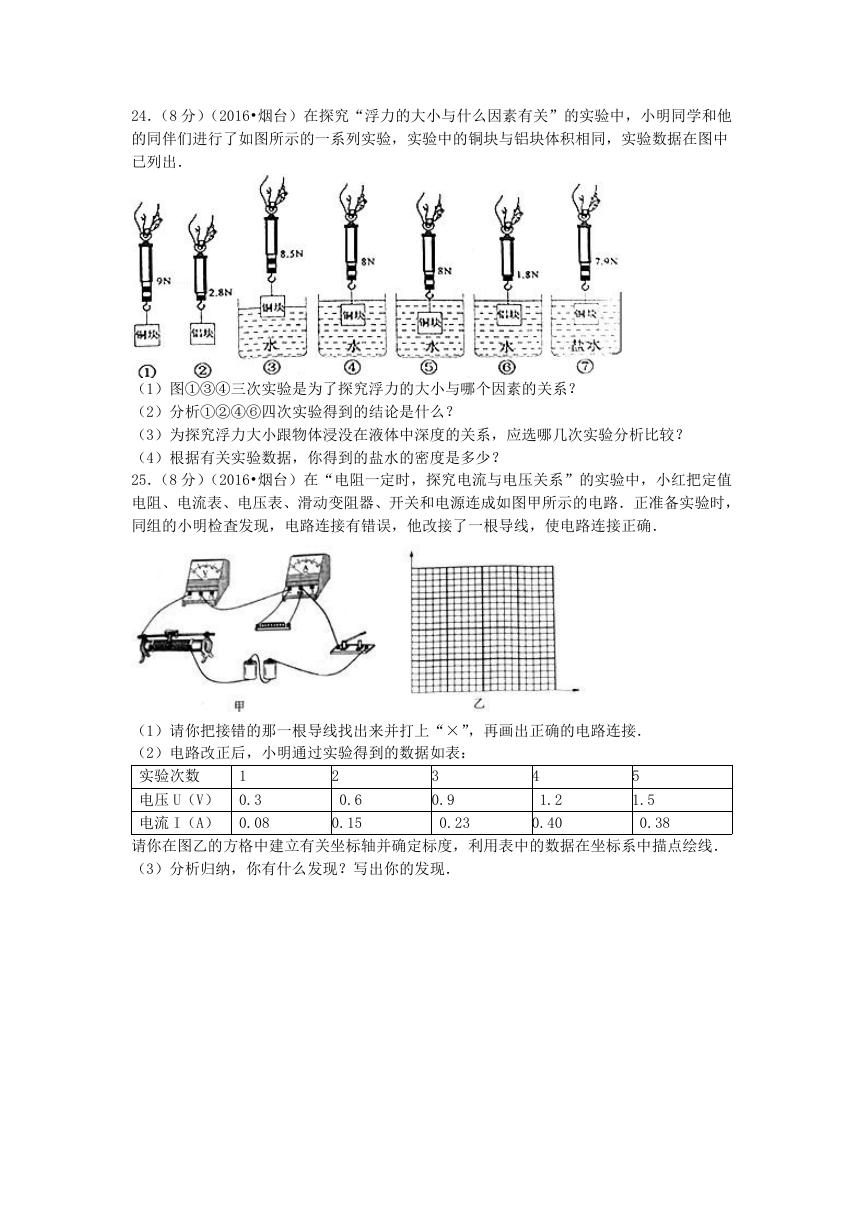

24．（8 分）（2016•烟台）在探究“浮力的大小与什么因素有关”的实验中，小明同学和他的同伴们进行了如图所示的一系列实验，实验中的铜块与铝块体积相同，实验数据在图中已列出．（1）图①③④三次实验是为了探究浮力的大小与哪个因素的关系？（2）分析①②④⑥四次实验得到的结论是什么？（3）为探究浮力大小跟物体浸没在液体中深度的关系，应选哪几次实验分析比较？（4）根据有关实验数据，你得到的盐水的密度是多少？ 25．（8 分）（2016•烟台）在“电阻一定时，探究电流与电压关系”的实验中，小红把定值电阻、电流表、电压表、滑动变阻器、开关和电源连成如图甲所示的电路．正准备实验时，同组的小明检査发现，电路连接有错误，他改接了一根导线，使电路连接正确．（1）请你把接错的那一根导线找出来并打上“×”，再画出正确的电路连接．（2）电路改正后，小明通过实验得到的数据如表：实验次数 1 电压 U（V） 0.3 电流 I（A） 0.08 2 0.6 0.15 3 0.9 0.23 4 1.2 0.40 5 1.5 0.38 请你在图乙的方格中建立有关坐标轴并确定标度，利用表中的数据在坐标系中描点绘线．（3）分析归纳，你有什么发现？写出你的发现．

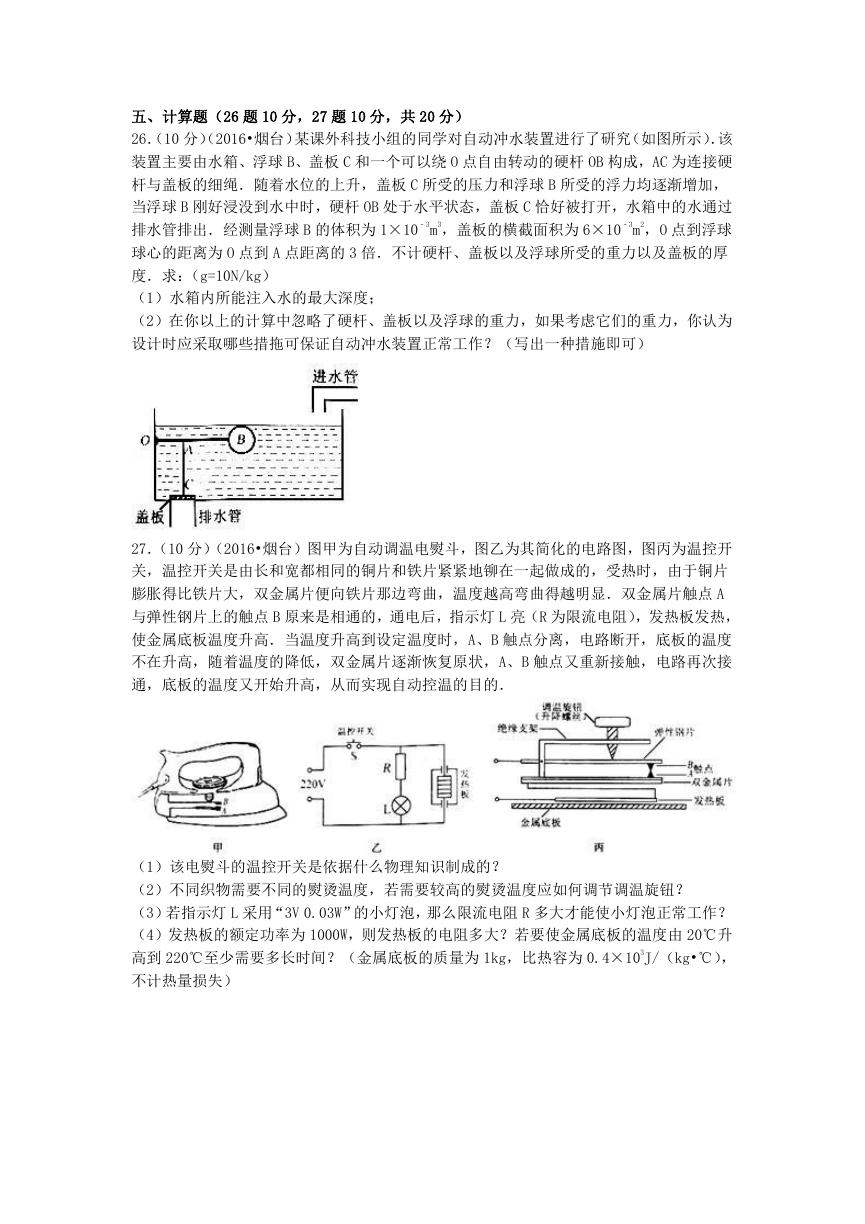

五、计算题（26 题 10 分，27 题 10 分，共 20 分） 26．（10 分）（2016•烟台）某课外科技小组的同学对自动冲水装置进行了研究（如图所示）．该装置主要由水箱、浮球 B、盖板 C 和一个可以绕 O 点自由转动的硬杆 OB 构成，AC 为连接硬杆与盖板的细绳．随着水位的上升，盖板 C 所受的压力和浮球 B 所受的浮力均逐渐增加，当浮球 B 刚好浸没到水中时，硬杆 OB 处于水平状态，盖板 C 恰好被打开，水箱中的水通过排水管排出．经测量浮球 B 的体积为 1×10﹣3m3，盖板的横截面积为 6×10﹣3m2，O 点到浮球球心的距离为 O 点到 A 点距离的 3 倍．不计硬杆、盖板以及浮球所受的重力以及盖板的厚度．求：（g=10N/kg）（1）水箱内所能注入水的最大深度；（2）在你以上的计算中忽略了硬杆、盖板以及浮球的重力，如果考虑它们的重力，你认为设计时应采取哪些措拖可保证自动冲水装置正常工作？（写出一种措施即可） 27．（10 分）（2016•烟台）图甲为自动调温电熨斗，图乙为其简化的电路图，图丙为温控开关，温控开关是由长和宽都相同的铜片和铁片紧紧地铆在一起做成的，受热时，由于铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高弯曲得越明显．双金属片触点 A 与弹性钢片上的触点 B 原来是相通的，通电后，指示灯 L 亮（R 为限流电阻），发热板发热，使金属底板温度升高．当温度升高到设定温度时，A、B 触点分离，电路断开，底板的温度不在升高，随着温度的降低，双金属片逐渐恢复原状，A、B 触点又重新接触，电路再次接通，底板的温度又开始升高，从而实现自动控温的目的．（1）该电熨斗的温控开关是依据什么物理知识制成的？（2）不同织物需要不同的熨烫温度，若需要较高的熨烫温度应如何调节调温旋钮？（3）若指示灯 L 采用“3V 0.03W”的小灯泡，那么限流电阻 R 多大才能使小灯泡正常工作？（4）发热板的额定功率为 1000W，则发热板的电阻多大？若要使金属底板的温度由 20℃升高到 220℃至少需要多长时间？（金属底板的质量为 1kg，比热容为 0.4×103J/（kg•℃），不计热量损失）
