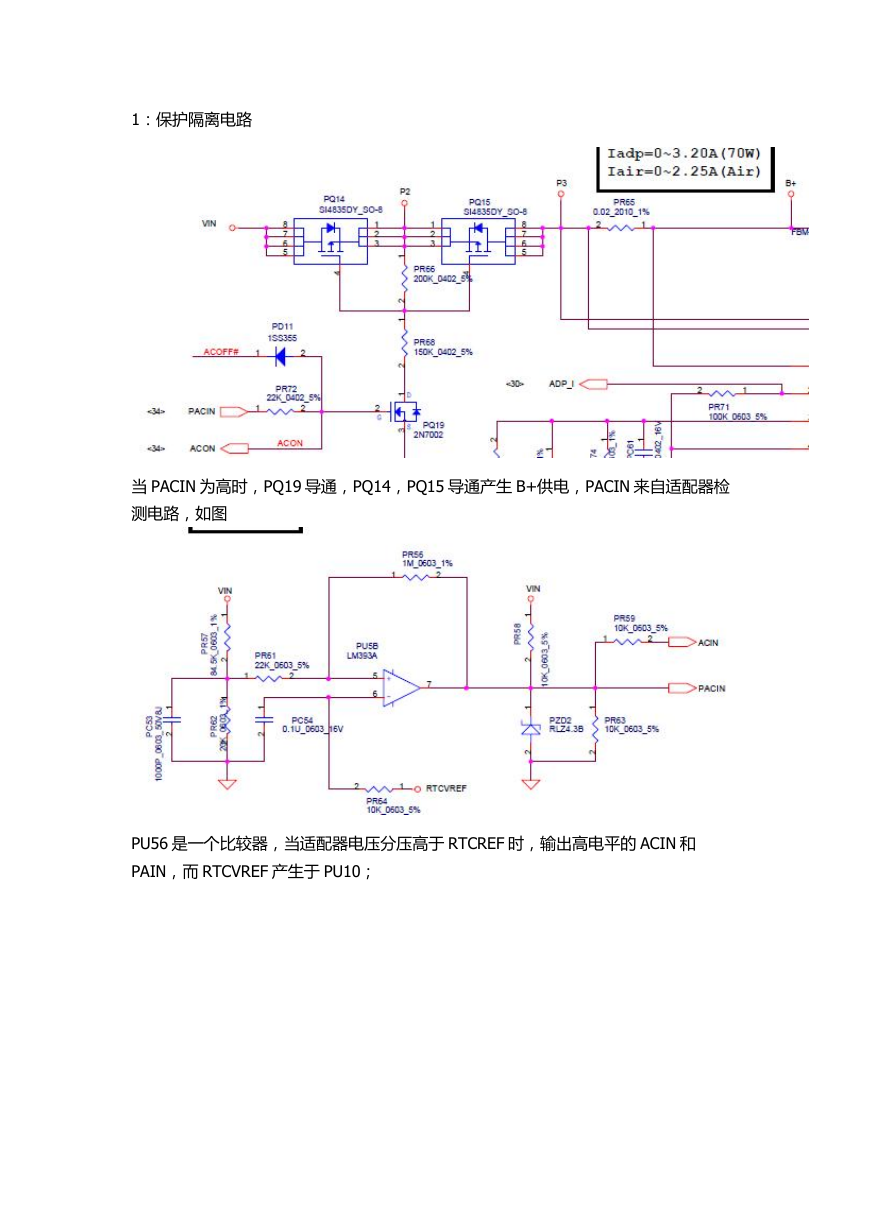

1:保护隔离电路 当 PACIN 为高时,PQ19 导通,PQ14,PQ15 导通产生 B+供电,PACIN 来自适配器检 测电路,如图 PU56 是一个比较器,当适配器电压分压高于 RTCREF 时,输出高电平的 ACIN 和 PAIN,而 RTCVREF 产生于 PU10;

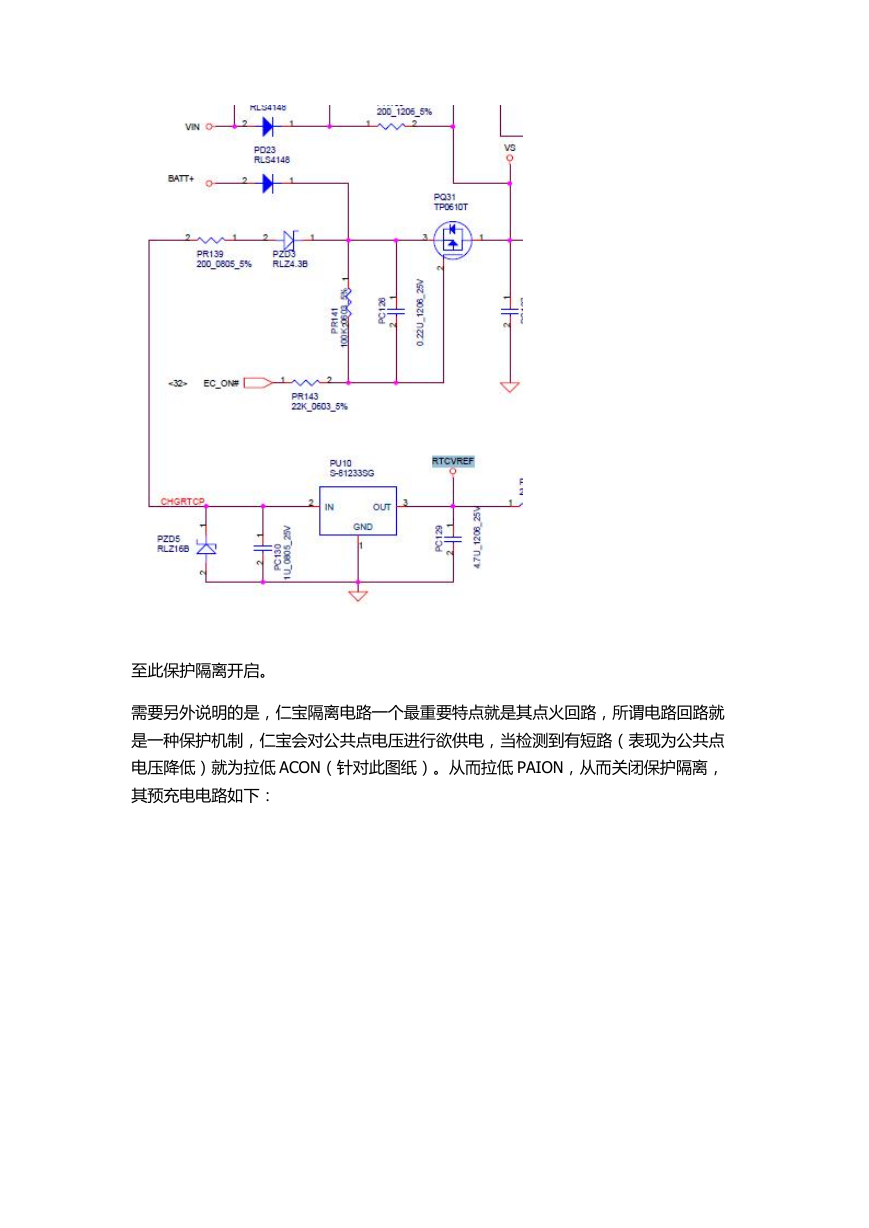

至此保护隔离开启。 需要另外说明的是,仁宝隔离电路一个最重要特点就是其点火回路,所谓电路回路就 是一种保护机制,仁宝会对公共点电压进行欲供电,当检测到有短路(表现为公共点 电压降低)就为拉低 ACON(针对此图纸)。从而拉低 PAION,从而关闭保护隔离, 其预充电电路如下:

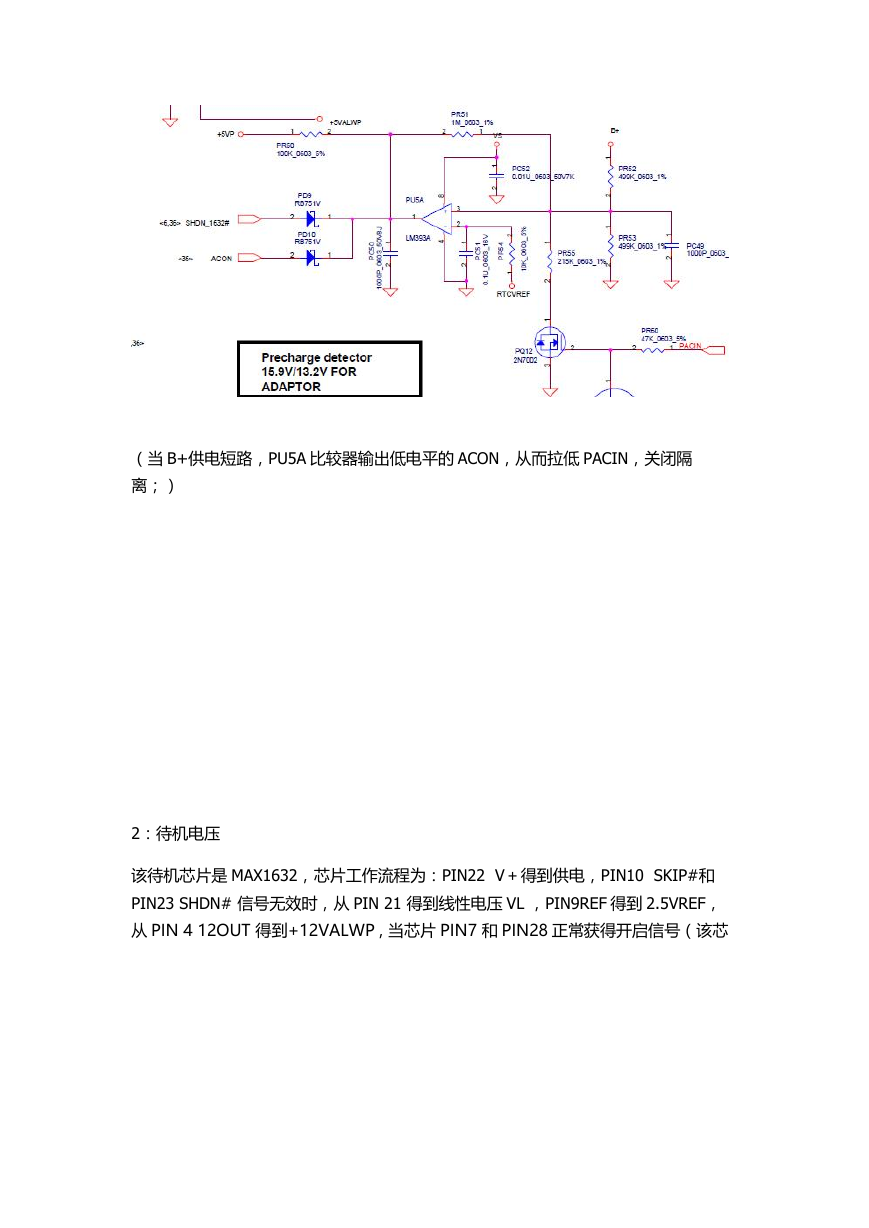

(当 B+供电短路,PU5A 比较器输出低电平的 ACON,从而拉低 PACIN,关闭隔 离;) 2:待机电压 该待机芯片是 MAX1632,芯片工作流程为:PIN22 V+得到供电,PIN10 SKIP#和 PIN23 SHDN# 信号无效时,从 PIN 21 得到线性电压 VL ,PIN9REF 得到 2.5VREF, 从 PIN 4 12OUT 得到+12VALWP , 当芯片 PIN7 和 PIN28 正常获得开启信号(该芯

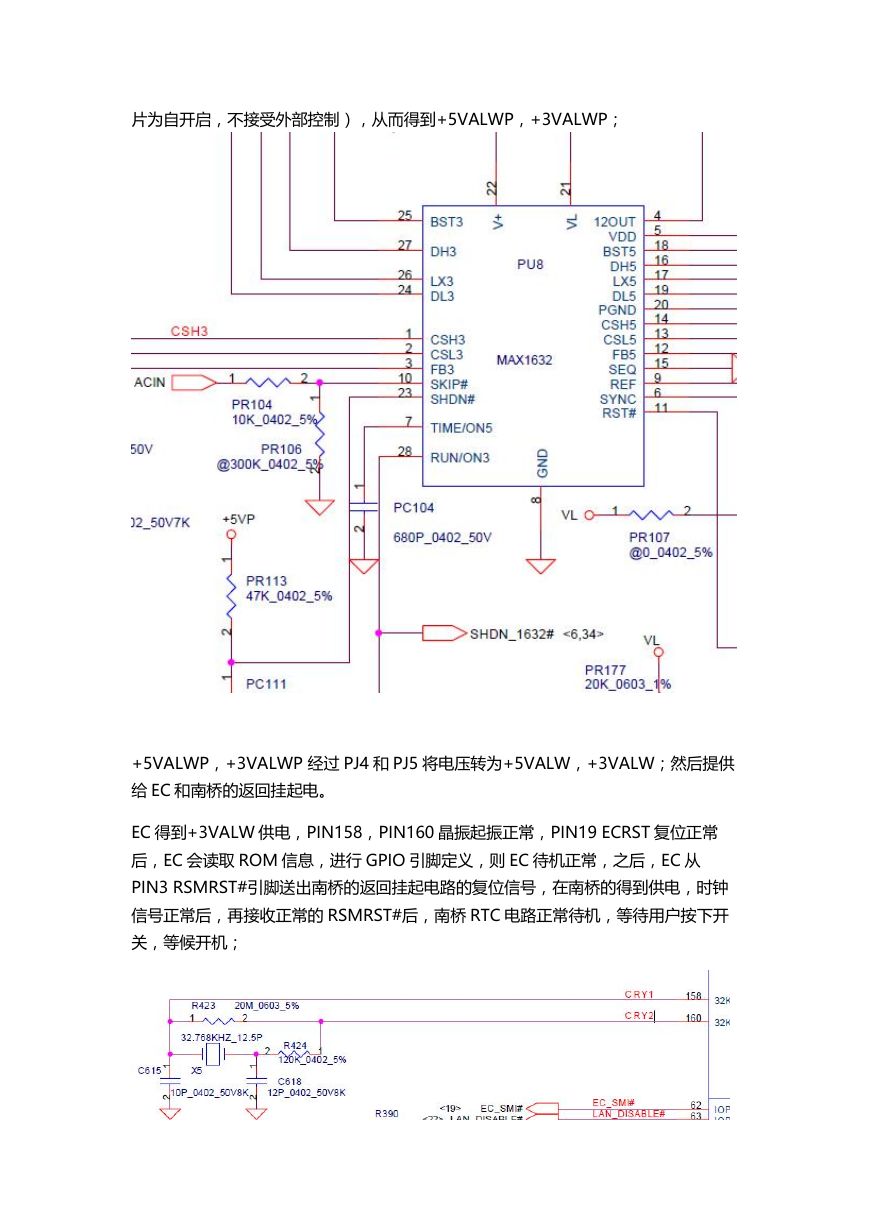

片为自开启,不接受外部控制),从而得到+5VALWP,+3VALWP; +5VALWP,+3VALWP 经过 PJ4 和 PJ5 将电压转为+5VALW,+3VALW;然后提供 给 EC 和南桥的返回挂起电。 EC 得到+3VALW 供电,PIN158,PIN160 晶振起振正常,PIN19 ECRST 复位正常 后,EC 会读取 ROM 信息,进行 GPIO 引脚定义,则 EC 待机正常,之后,EC 从 PIN3 RSMRST#引脚送出南桥的返回挂起电路的复位信号,在南桥的得到供电,时钟 信号正常后,再接收正常的 RSMRST#后,南桥 RTC 电路正常待机,等待用户按下开 关,等候开机;

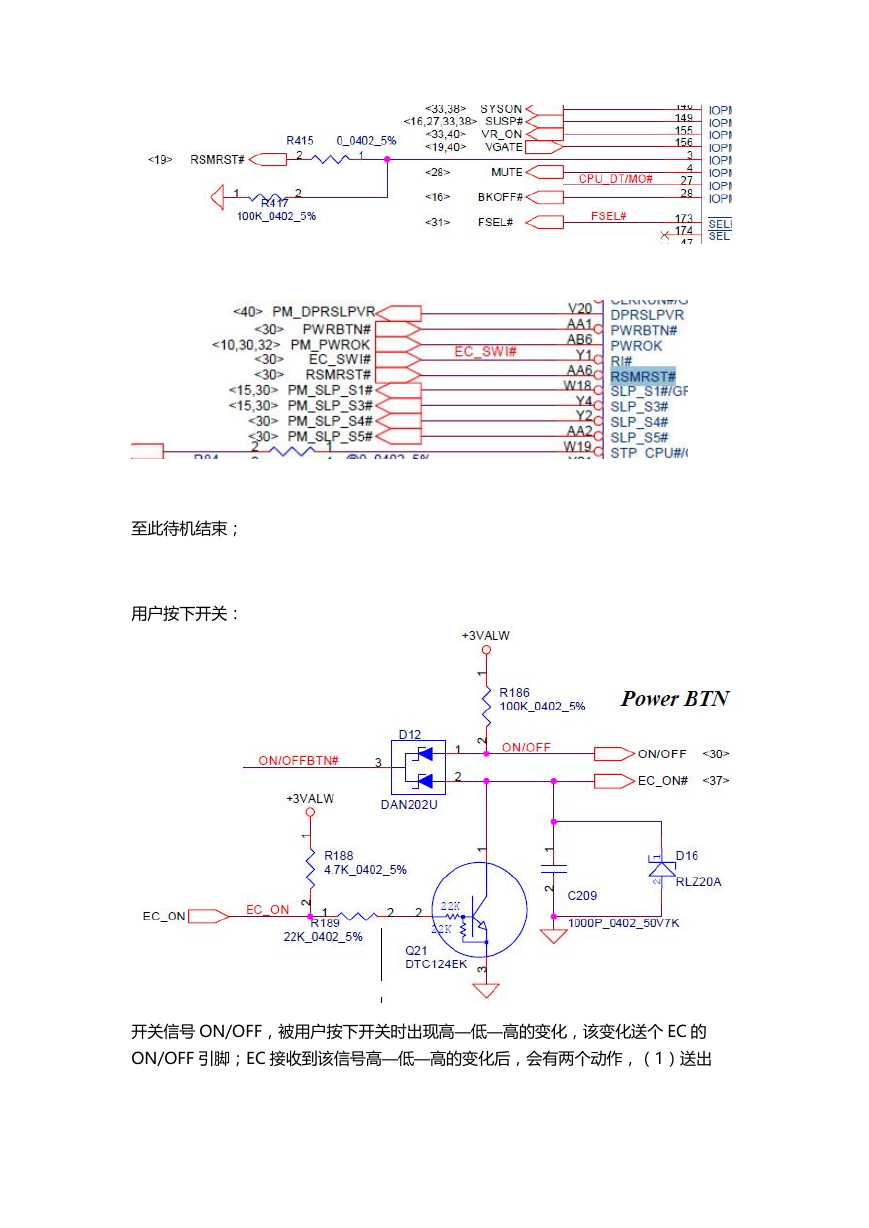

至此待机结束; 用户按下开关: 开关信号 ON/OFF,被用户按下开关时出现高—低—高的变化,该变化送个 EC 的 ON/OFF 引脚;EC 接收到该信号高—低—高的变化后,会有两个动作,(1)送出

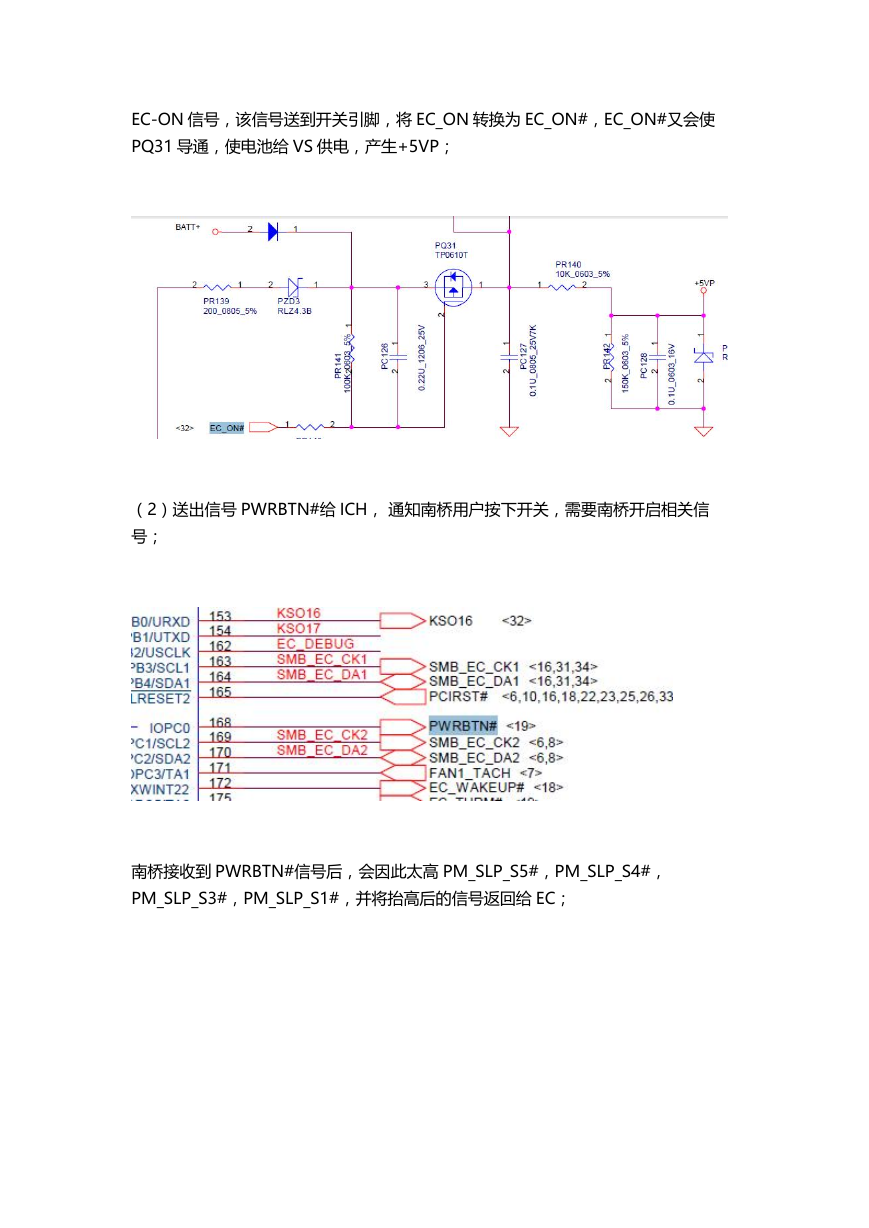

EC-ON 信号,该信号送到开关引脚,将 EC_ON 转换为 EC_ON#,EC_ON#又会使 PQ31 导通,使电池给 VS 供电,产生+5VP; (2)送出信号 PWRBTN#给 ICH, 通知南桥用户按下开关,需要南桥开启相关信 号; 南桥接收到 PWRBTN#信号后,会因此太高 PM_SLP_S5#,PM_SLP_S4#, PM_SLP_S3#,PM_SLP_S1#,并将抬高后的信号返回给 EC;

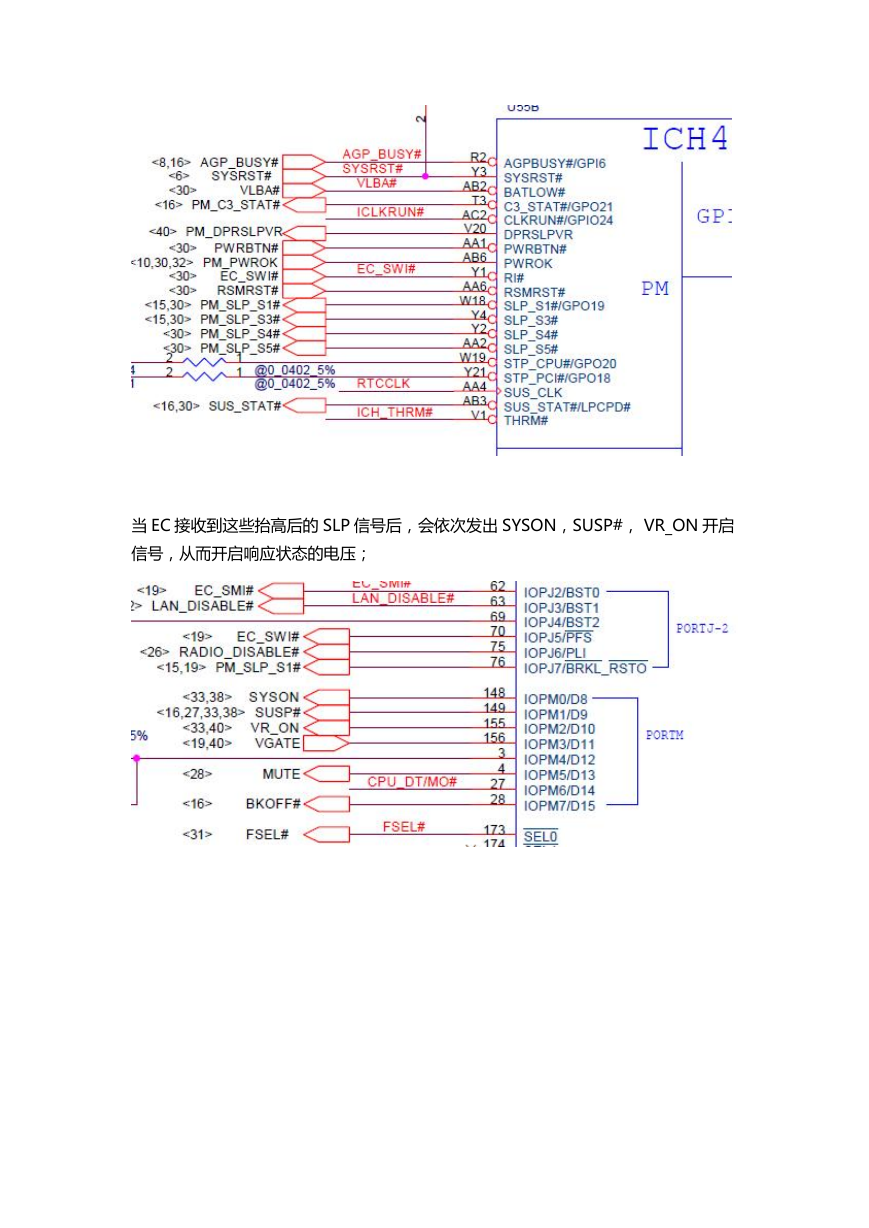

当 EC 接收到这些抬高后的 SLP 信号后,会依次发出 SYSON,SUSP#, VR_ON 开启 信号,从而开启响应状态的电压;

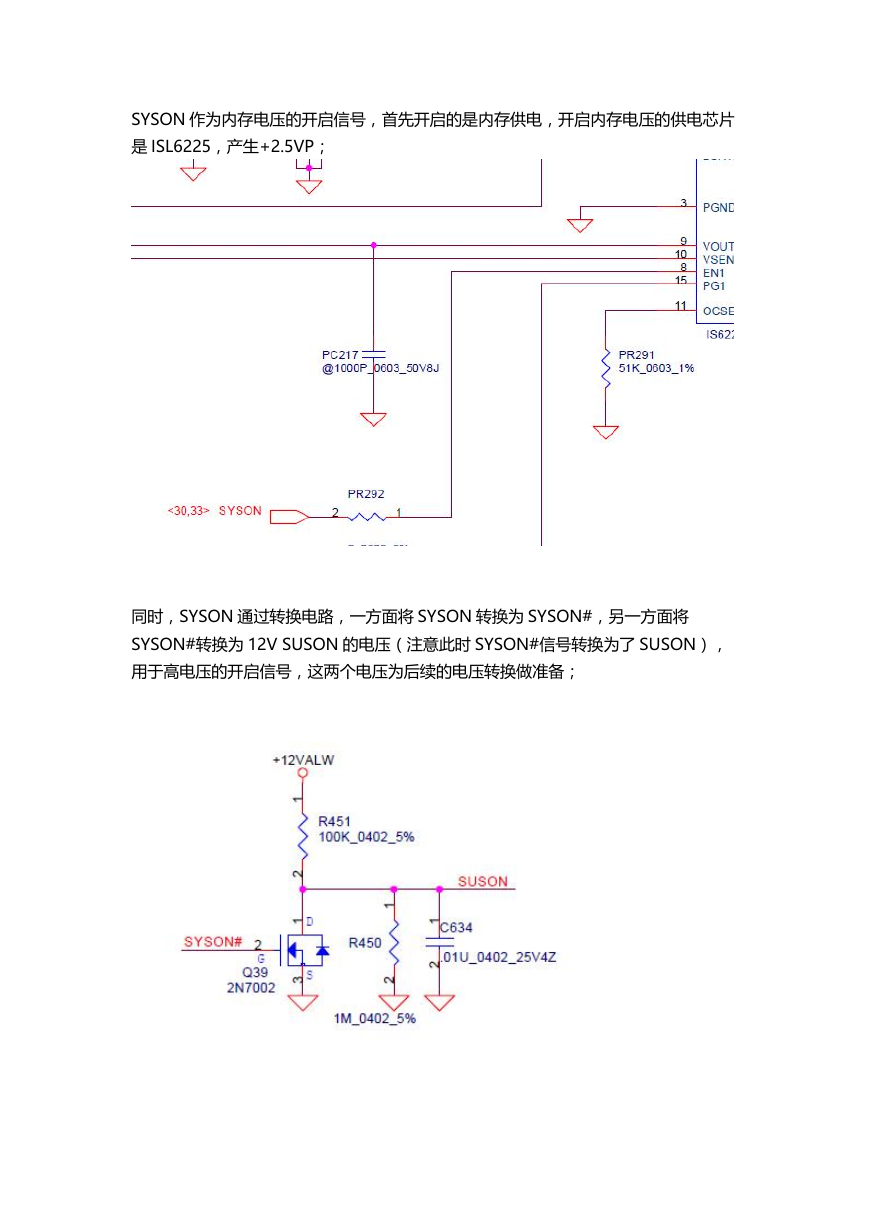

SYSON 作为内存电压的开启信号,首先开启的是内存供电,开启内存电压的供电芯片 是 ISL6225,产生+2.5VP; 同时,SYSON 通过转换电路,一方面将 SYSON 转换为 SYSON#,另一方面将 SYSON#转换为 12V SUSON 的电压(注意此时 SYSON#信号转换为了 SUSON), 用于高电压的开启信号,这两个电压为后续的电压转换做准备;
