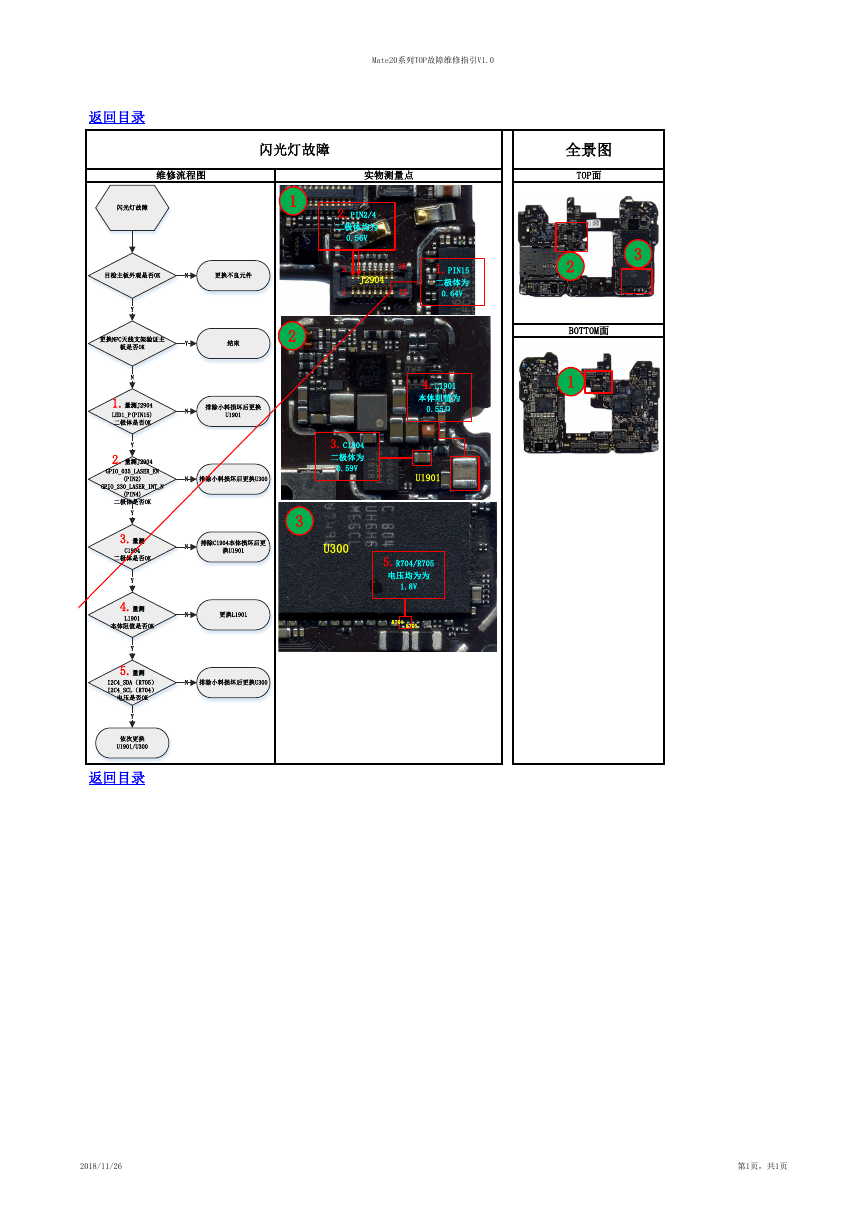

Mate20系列TOP故障维修指引V1.0 返回目录 闪光灯故障 闪光灯故障 维修流程图 实物测量点 全景图 TOP面 1 2.PIN2/4 二极体均为 0.56V 3 2 BOTTOM面 1 目检主板外观是否OK N 更换不良元件 2 1 J2904 16 15 1.PIN15 二极体为 0.64V Y 更换NFC天线支架验证主 板是否OK N 1.量测J2904 LED1_P(PIN15) 二极体是否OK Y 2.量测J2904 GPIO_035_LASER_EN Y N 结束 2 排除小料损坏后更换 U1901 (PIN2) N 排除小料损坏后更换U300 GPIO_230_LASER_INT_N 4.L1901 本体阻值为 0.55Ω U1901 3.C1904 二极体为 0.59V 3 排除C1904本体损坏后更 换U1901 U300 更换L1901 N N 5.R704/R705 电压均为为 1.8V R704 R705 N 排除小料损坏后更换U300 (PIN4) 二极体是否OK Y 3.量测 C1904 二极体是否OK Y 4.量测 L1901 本体阻值是否OK Y 5.量测 I2C4_SDA（R705） I2C4_SCL（R704） 电压是否OK Y 依次更换 U1901/U300 返回目录 2018/11/26 第1页，共1页
