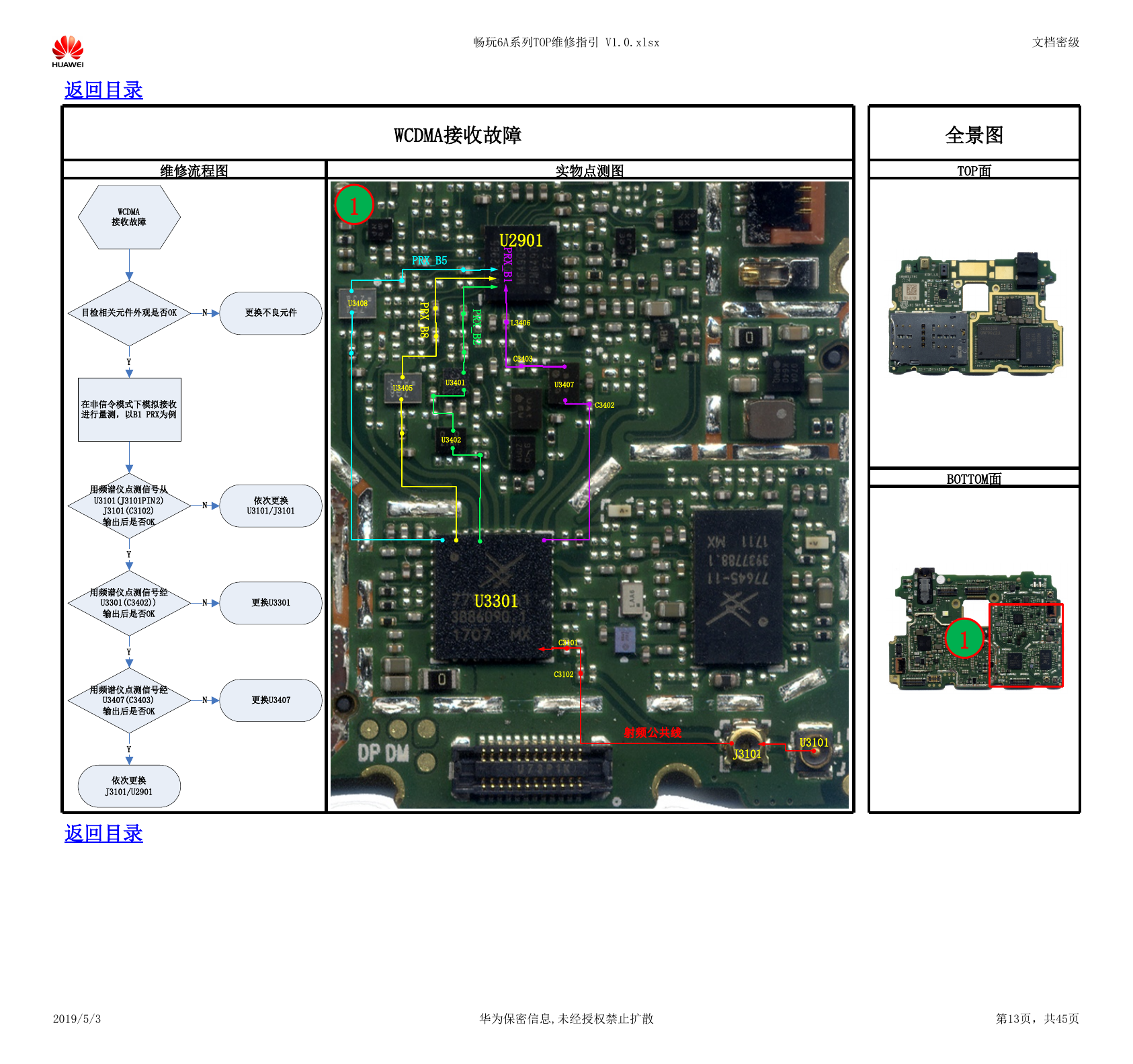

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 WCDMA接收故障 全景图 TOP面 1 U3408 PRX_B5 P R X _ B 8 U2901 P R X _ B 1 P R X _ B 2 L3406 C3403 U3405 U3401 U3407 C3402 U3402 BOTTOM面 1 U3301 C3101 C3102 射频公共线 U3101 J3101 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第13页，共45页 WCDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1 PRX为例用频谱仪点测信号从U3101(J3101PIN2)J3101(C3102)输出后是否OKY依次更换U3101/J3101NN用频谱仪点测信号经U3301(C3402))输出后是否OKNY更换U3301Y用频谱仪点测信号经U3407(C3403)输出后是否OK更换U3407依次更换J3101/U2901NY
