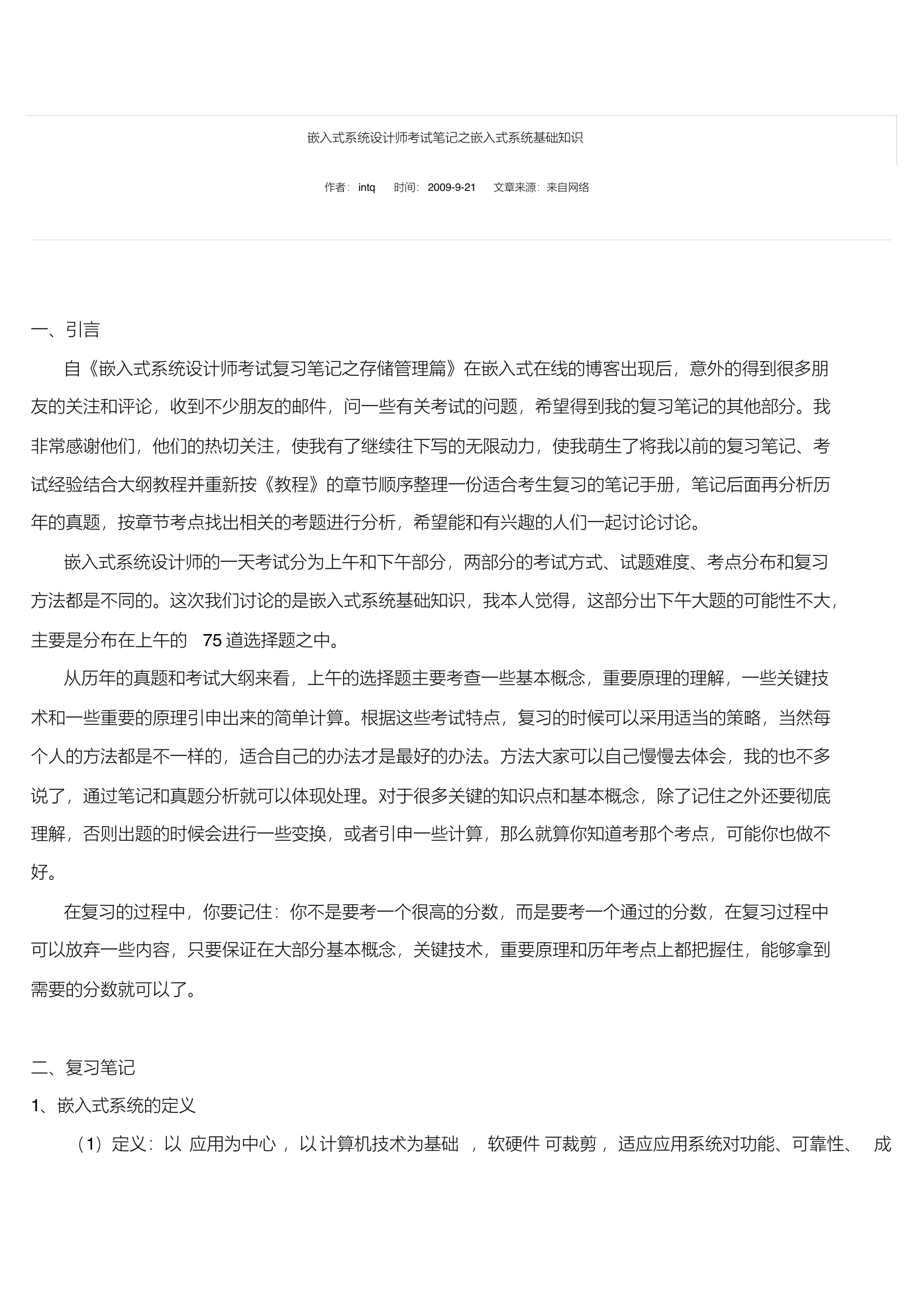

    嵌入式系统设计师考试笔记之嵌入式系统基础知识 作者： intq 时间： 2009-9-21 文章来源：来自网络 一、引言 自《嵌入式系统设计师考试复习笔记之存储管理篇》在嵌入式在线的博客出现后，意外的得到很多朋 友的关注和评论，收到不少朋友的邮件，问一些有关考试的问题，希望得到我的复习笔记的其他部分。我 非常感谢他们，他们的热切关注，使我有了继续往下写的无限动力，使我萌生了将我以前的复习笔记、考 试经验结合大纲教程并重新按《教程》的章节顺序整理一份适合考生复习的笔记手册，笔记后面再分析历 年的真题，按章节考点找出相关的考题进行分析，希望能和有兴趣的人们一起讨论讨论。 嵌入式系统设计师的一天考试分为上午和下午部分，两部分的考试方式、试题难度、考点分布和复习 方法都是不同的。这次我们讨论的是嵌入式系统基础知识，我本人觉得，这部分出下午大题的可能性不大， 主要是分布在上午的 75 道选择题之中。 从历年的真题和考试大纲来看，上午的选择题主要考查一些基本概念，重要原理的理解，一些关键技 术和一些重要的原理引申出来的简单计算。根据这些考试特点，复习的时候可以采用适当的策略，当然每 个人的方法都是不一样的，适合自己的办法才是最好的办法。方法大家可以自己慢慢去体会，我的也不多 说了，通过笔记和真题分析就可以体现处理。对于很多关键的知识点和基本概念，除了记住之外还要彻底 理解，否则出题的时候会进行一些变换，或者引申一些计算，那么就算你知道考那个考点，可能你也做不 好。 在复习的过程中，你要记住：你不是要考一个很高的分数，而是要考一个通过的分数，在复习过程中 可以放弃一些内容，只要保证在大部分基本概念，关键技术，重要原理和历年考点上都把握住，能够拿到 需要的分数就可以了。 二、复习笔记 1、嵌入式系统的定义 （1）定义：以 应用为中心 ，以 计算机技术为基础 ，软硬件 可裁剪 ，适应应用系统对功能、可靠性、 成

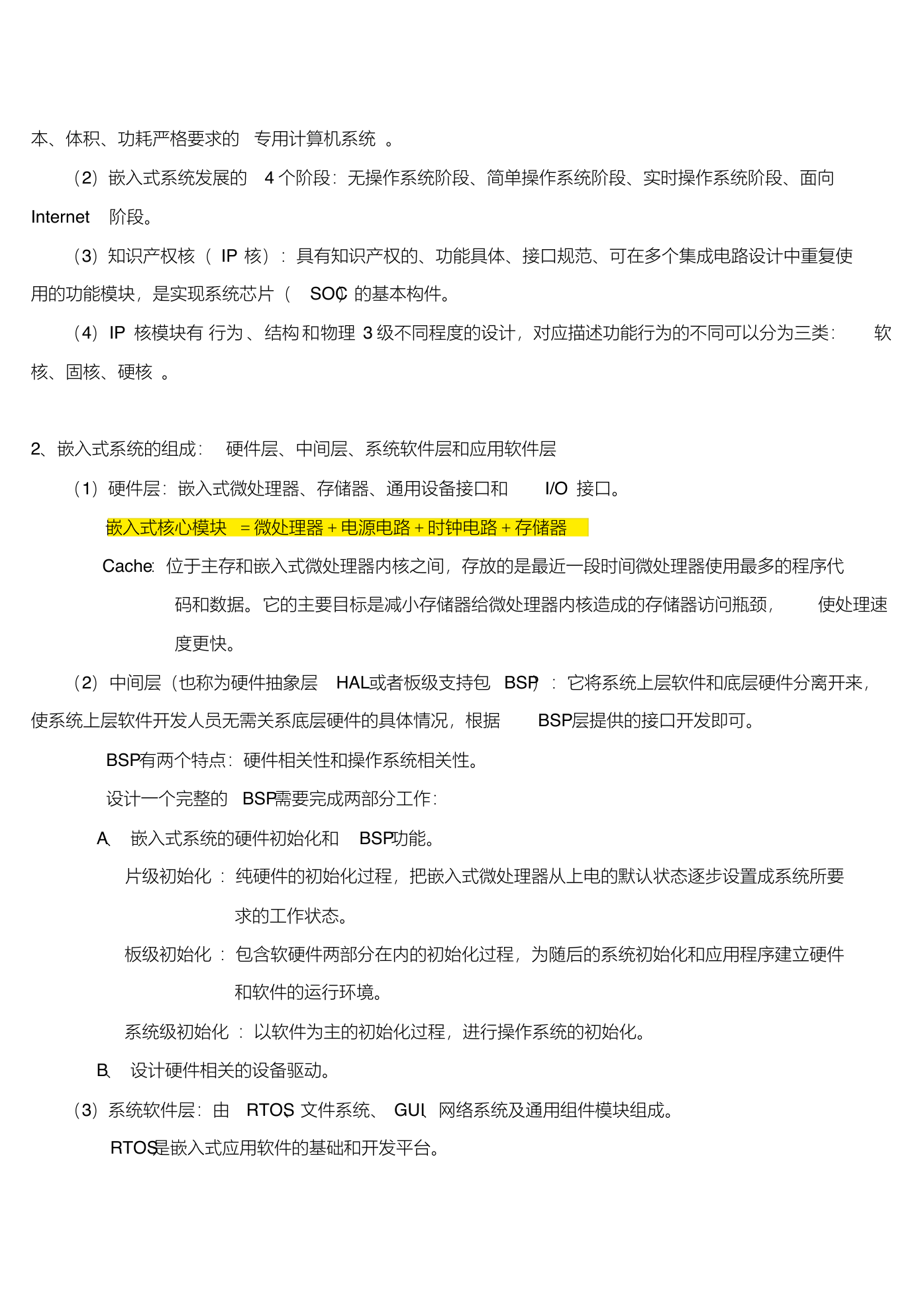

    本、体积、功耗严格要求的 专用计算机系统 。 （2）嵌入式系统发展的 4 个阶段：无操作系统阶段、简单操作系统阶段、实时操作系统阶段、面向 Internet 阶段。 （3）知识产权核（ IP 核）：具有知识产权的、功能具体、接口规范、可在多个集成电路设计中重复使 用的功能模块，是实现系统芯片（ SOC）的基本构件。 （4）IP 核模块有 行为 、结构 和物理 3 级不同程度的设计，对应描述功能行为的不同可以分为三类： 软 核、固核、硬核 。 2、嵌入式系统的组成： 硬件层、中间层、系统软件层和应用软件层 （1）硬件层：嵌入式微处理器、存储器、通用设备接口和 I/O 接口。 嵌入式核心模块 ＝微处理器＋电源电路＋时钟电路＋存储器 Cache：位于主存和嵌入式微处理器内核之间，存放的是最近一段时间微处理器使用最多的程序代 码和数据。它的主要目标是减小存储器给微处理器内核造成的存储器访问瓶颈， 使处理速 度更快。 （2）中间层（也称为硬件抽象层 HAL或者板级支持包 BSP）：它将系统上层软件和底层硬件分离开来， 使系统上层软件开发人员无需关系底层硬件的具体情况，根据 BSP层提供的接口开发即可。 BSP有两个特点：硬件相关性和操作系统相关性。 设计一个完整的 BSP需要完成两部分工作： A、 嵌入式系统的硬件初始化和 BSP功能。 片级初始化 ：纯硬件的初始化过程，把嵌入式微处理器从上电的默认状态逐步设置成系统所要 求的工作状态。 板级初始化 ：包含软硬件两部分在内的初始化过程，为随后的系统初始化和应用程序建立硬件 和软件的运行环境。 系统级初始化 ：以软件为主的初始化过程，进行操作系统的初始化。 B、 设计硬件相关的设备驱动。 （3）系统软件层：由 RTOS、文件系统、 GUI、网络系统及通用组件模块组成。 RTOS是嵌入式应用软件的基础和开发平台。

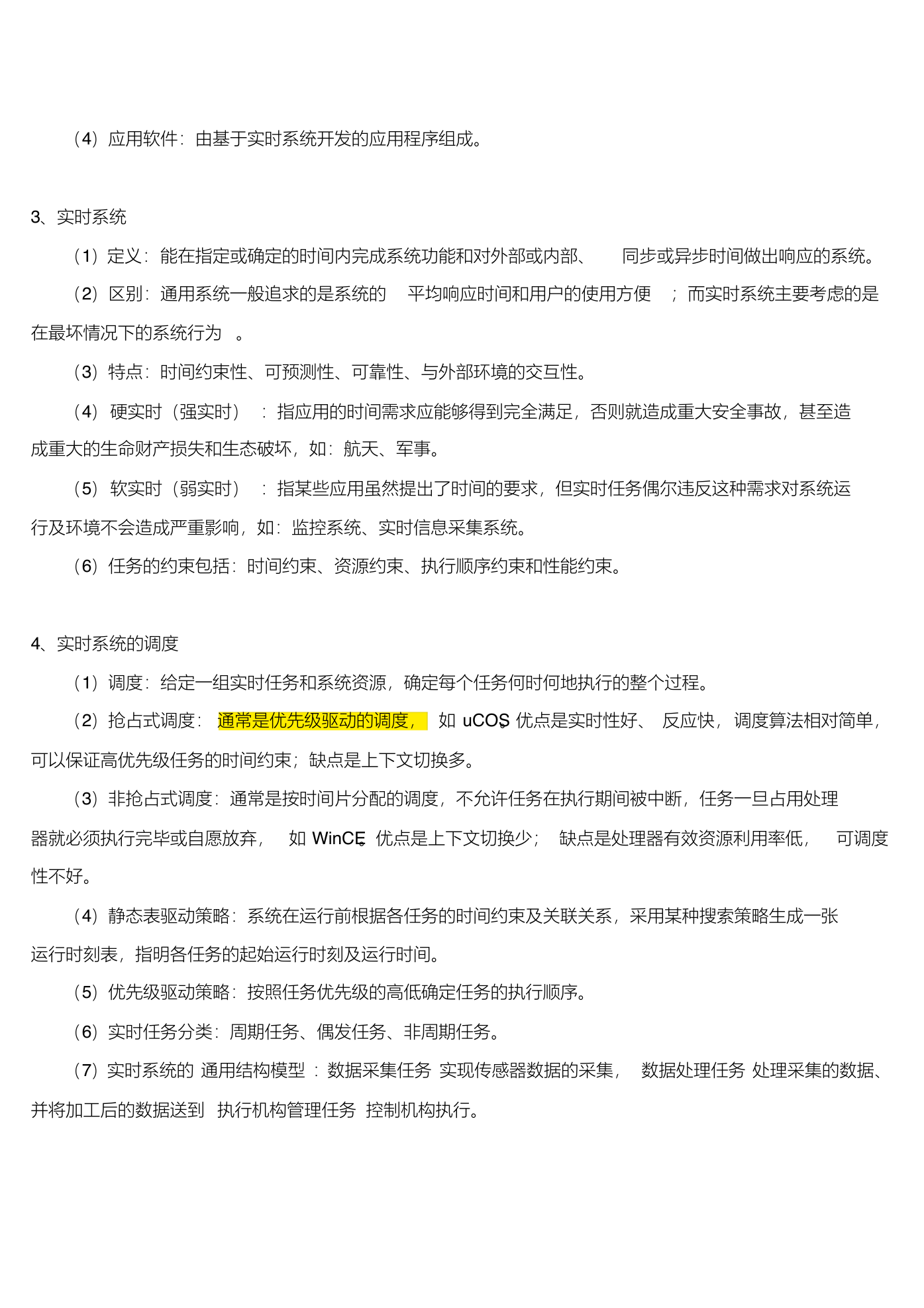

    （4）应用软件：由基于实时系统开发的应用程序组成。 3、实时系统 （1）定义：能在指定或确定的时间内完成系统功能和对外部或内部、 同步或异步时间做出响应的系统。 （2）区别：通用系统一般追求的是系统的 平均响应时间和用户的使用方便 ；而实时系统主要考虑的是 在最坏情况下的系统行为 。 （3）特点：时间约束性、可预测性、可靠性、与外部环境的交互性。 （4）硬实时（强实时） ：指应用的时间需求应能够得到完全满足，否则就造成重大安全事故，甚至造 成重大的生命财产损失和生态破坏，如：航天、军事。 （5）软实时（弱实时） ：指某些应用虽然提出了时间的要求，但实时任务偶尔违反这种需求对系统运 行及环境不会造成严重影响，如：监控系统、实时信息采集系统。 （6）任务的约束包括：时间约束、资源约束、执行顺序约束和性能约束。 4、实时系统的调度 （1）调度：给定一组实时任务和系统资源，确定每个任务何时何地执行的整个过程。 （2）抢占式调度： 通常是优先级驱动的调度， 如 uCOS。优点是实时性好、 反应快，调度算法相对简单， 可以保证高优先级任务的时间约束；缺点是上下文切换多。 （3）非抢占式调度：通常是按时间片分配的调度，不允许任务在执行期间被中断，任务一旦占用处理 器就必须执行完毕或自愿放弃， 如 WinCE。优点是上下文切换少； 缺点是处理器有效资源利用率低， 可调度 性不好。 （4）静态表驱动策略：系统在运行前根据各任务的时间约束及关联关系，采用某种搜索策略生成一张 运行时刻表，指明各任务的起始运行时刻及运行时间。 （5）优先级驱动策略：按照任务优先级的高低确定任务的执行顺序。 （6）实时任务分类：周期任务、偶发任务、非周期任务。 （7）实时系统的 通用结构模型 ：数据采集任务 实现传感器数据的采集， 数据处理任务 处理采集的数据、 并将加工后的数据送到 执行机构管理任务 控制机构执行。

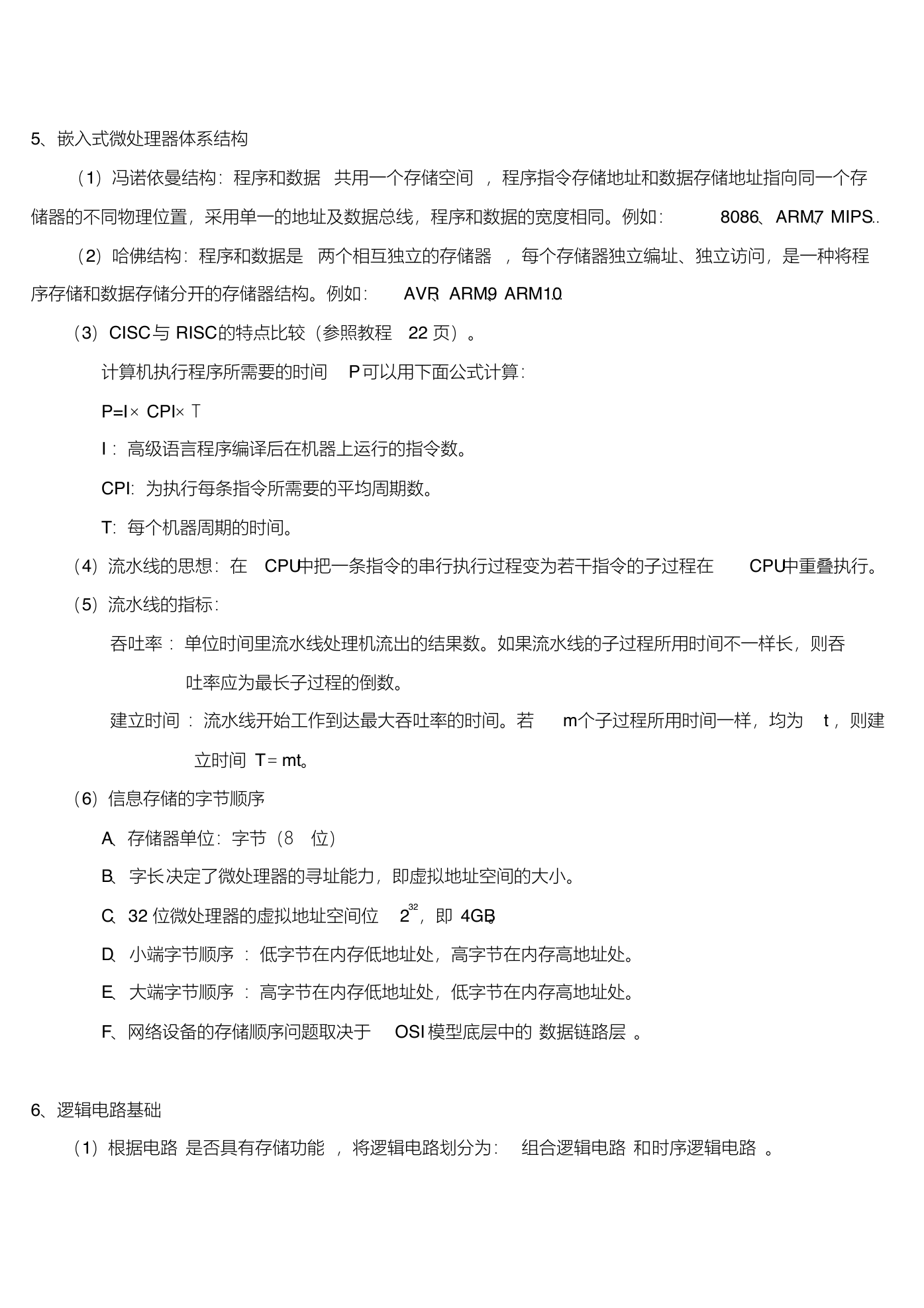

    5、嵌入式微处理器体系结构 （1）冯诺依曼结构：程序和数据 共用一个存储空间 ，程序指令存储地址和数据存储地址指向同一个存 储器的不同物理位置，采用单一的地址及数据总线，程序和数据的宽度相同。例如： 8086、ARM7、MIPS… （2）哈佛结构：程序和数据是 两个相互独立的存储器 ，每个存储器独立编址、独立访问，是一种将程 序存储和数据存储分开的存储器结构。例如： AVR、ARM9、ARM10… （3）CISC与 RISC的特点比较（参照教程 22 页）。 计算机执行程序所需要的时间 P可以用下面公式计算： P=I×CPI×T I ：高级语言程序编译后在机器上运行的指令数。 CPI：为执行每条指令所需要的平均周期数。 T：每个机器周期的时间。 （4）流水线的思想：在 CPU中把一条指令的串行执行过程变为若干指令的子过程在 CPU中重叠执行。 （5）流水线的指标： 吞吐率 ：单位时间里流水线处理机流出的结果数。如果流水线的子过程所用时间不一样长，则吞 吐率应为最长子过程的倒数。 建立时间 ：流水线开始工作到达最大吞吐率的时间。若 m个子过程所用时间一样，均为 t ，则建 立时间 T＝mt。 （6）信息存储的字节顺序 A、存储器单位：字节（8 位） B、字长决定了微处理器的寻址能力，即虚拟地址空间的大小。 C、32 位微处理器的虚拟地址空间位 232，即 4GB。 D、小端字节顺序 ：低字节在内存低地址处，高字节在内存高地址处。 E、大端字节顺序 ：高字节在内存低地址处，低字节在内存高地址处。 F、网络设备的存储顺序问题取决于 OSI 模型底层中的 数据链路层 。 6、逻辑电路基础 （1）根据电路 是否具有存储功能 ，将逻辑电路划分为： 组合逻辑电路 和时序逻辑电路 。

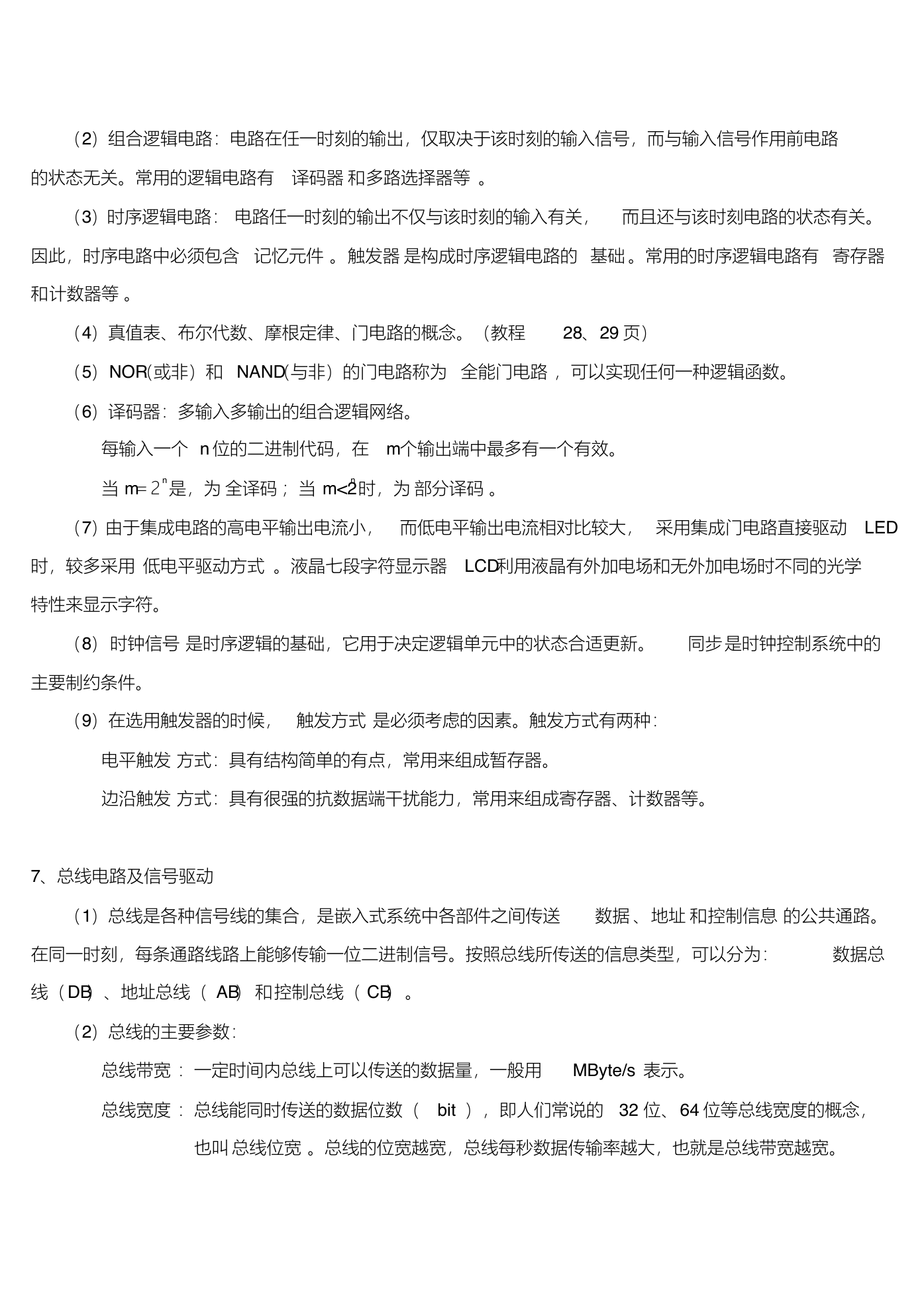

    （2）组合逻辑电路：电路在任一时刻的输出，仅取决于该时刻的输入信号，而与输入信号作用前电路 的状态无关。常用的逻辑电路有 译码器 和多路选择器等 。 （3）时序逻辑电路： 电路任一时刻的输出不仅与该时刻的输入有关， 而且还与该时刻电路的状态有关。 因此，时序电路中必须包含 记忆元件 。触发器 是构成时序逻辑电路的 基础 。常用的时序逻辑电路有 寄存器 和计数器等 。 （4）真值表、布尔代数、摩根定律、门电路的概念。（教程 28、29 页） （5）NOR（或非）和 NAND（与非）的门电路称为 全能门电路 ，可以实现任何一种逻辑函数。 （6）译码器：多输入多输出的组合逻辑网络。 每输入一个 n 位的二进制代码，在 m个输出端中最多有一个有效。 当 m＝2n是，为 全译码 ；当 m<2n 时，为 部分译码 。 （7）由于集成电路的高电平输出电流小， 而低电平输出电流相对比较大， 采用集成门电路直接驱动 LED 时，较多采用 低电平驱动方式 。液晶七段字符显示器 LCD利用液晶有外加电场和无外加电场时不同的光学 特性来显示字符。 （8）时钟信号 是时序逻辑的基础，它用于决定逻辑单元中的状态合适更新。 同步是时钟控制系统中的 主要制约条件。 （9）在选用触发器的时候， 触发方式 是必须考虑的因素。触发方式有两种： 电平触发 方式：具有结构简单的有点，常用来组成暂存器。 边沿触发 方式：具有很强的抗数据端干扰能力，常用来组成寄存器、计数器等。 7、总线电路及信号驱动 （1）总线是各种信号线的集合，是嵌入式系统中各部件之间传送 数据 、地址 和控制信息 的公共通路。 在同一时刻，每条通路线路上能够传输一位二进制信号。按照总线所传送的信息类型，可以分为： 数据总 线（DB）、地址总线（ AB） 和控制总线（ CB）。 （2）总线的主要参数： 总线带宽 ：一定时间内总线上可以传送的数据量，一般用 MByte/s 表示。 总线宽度 ：总线能同时传送的数据位数（ bit ），即人们常说的 32 位、64 位等总线宽度的概念， 也叫 总线位宽 。总线的位宽越宽，总线每秒数据传输率越大，也就是总线带宽越宽。

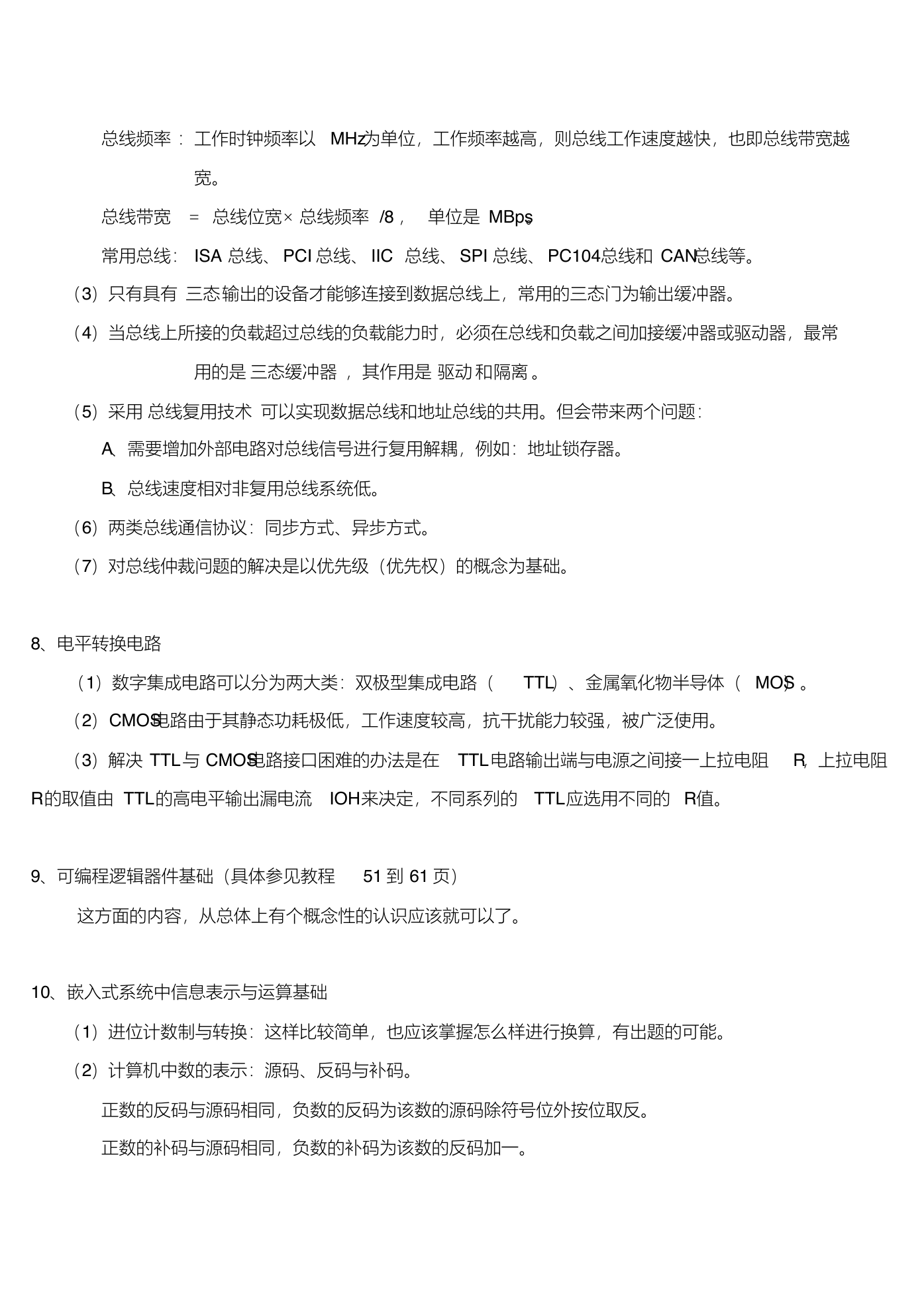

    总线频率 ：工作时钟频率以 MHz为单位，工作频率越高，则总线工作速度越快，也即总线带宽越 宽。 总线带宽 ＝ 总线位宽×总线频率 /8 ， 单位是 MBps。 常用总线： ISA 总线、 PCI 总线、 IIC 总线、 SPI 总线、 PC104总线和 CAN总线等。 （3）只有具有 三态输出的设备才能够连接到数据总线上，常用的三态门为输出缓冲器。 （4）当总线上所接的负载超过总线的负载能力时，必须在总线和负载之间加接缓冲器或驱动器，最常 用的是 三态缓冲器 ，其作用是 驱动 和隔离 。 （5）采用 总线复用技术 可以实现数据总线和地址总线的共用。但会带来两个问题： A、需要增加外部电路对总线信号进行复用解耦，例如：地址锁存器。 B、总线速度相对非复用总线系统低。 （6）两类总线通信协议：同步方式、异步方式。 （7）对总线仲裁问题的解决是以优先级（优先权）的概念为基础。 8、电平转换电路 （1）数字集成电路可以分为两大类：双极型集成电路（ TTL）、金属氧化物半导体（ MOS）。 （2）CMOS电路由于其静态功耗极低，工作速度较高，抗干扰能力较强，被广泛使用。 （3）解决 TTL与 CMOS电路接口困难的办法是在 TTL电路输出端与电源之间接一上拉电阻 R，上拉电阻 R的取值由 TTL的高电平输出漏电流 IOH来决定，不同系列的 TTL应选用不同的 R值。 9、可编程逻辑器件基础（具体参见教程 51 到 61 页） 这方面的内容，从总体上有个概念性的认识应该就可以了。 10、嵌入式系统中信息表示与运算基础 （1）进位计数制与转换：这样比较简单，也应该掌握怎么样进行换算，有出题的可能。 （2）计算机中数的表示：源码、反码与补码。 正数的反码与源码相同，负数的反码为该数的源码除符号位外按位取反。 正数的补码与源码相同，负数的补码为该数的反码加一。

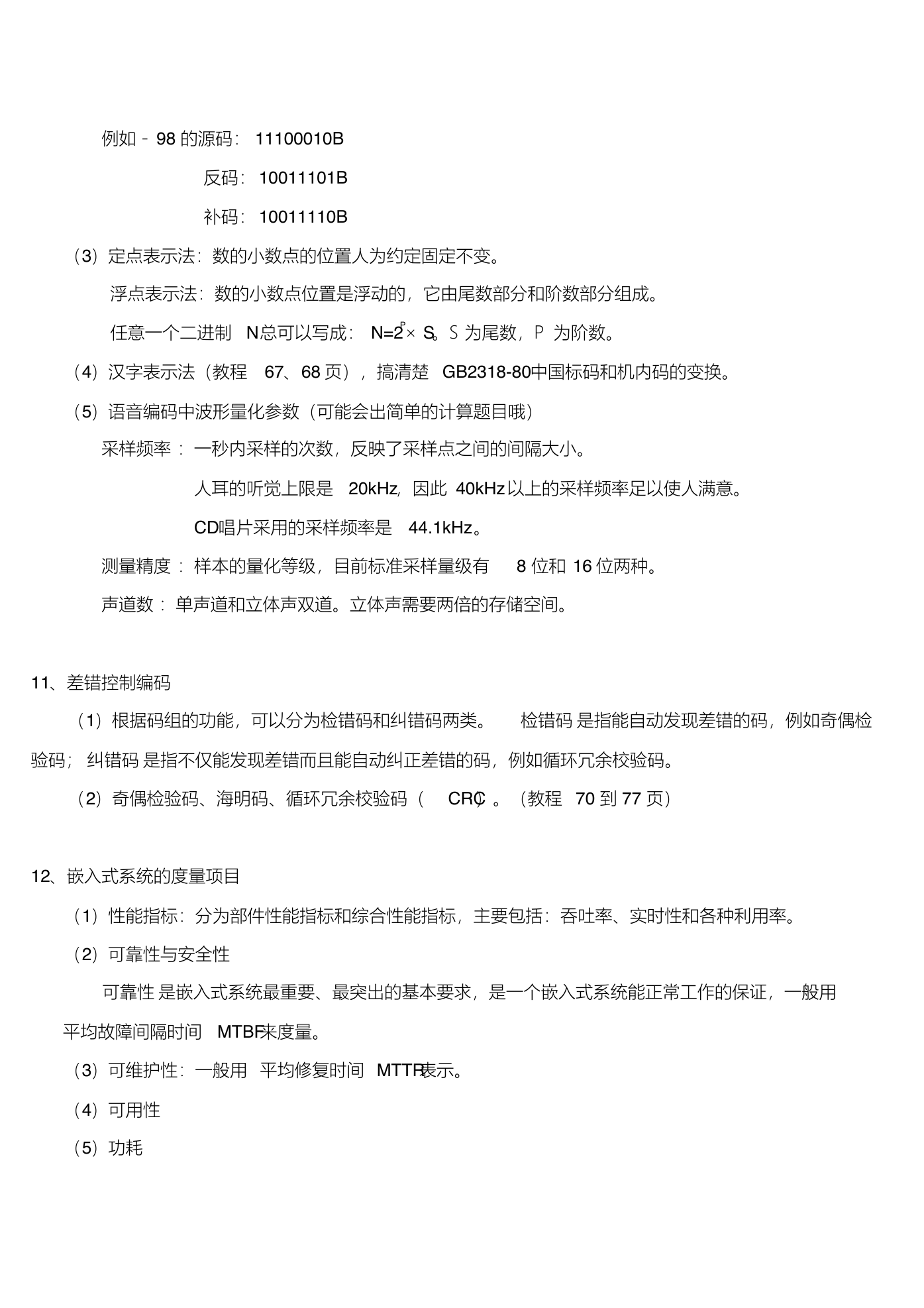

    例如－ 98 的源码： 11100010B 反码： 10011101B 补码： 10011110B （3）定点表示法：数的小数点的位置人为约定固定不变。 浮点表示法：数的小数点位置是浮动的，它由尾数部分和阶数部分组成。 任意一个二进制 N总可以写成： N=2P×S。S为尾数，P为阶数。 （4）汉字表示法（教程 67、68 页），搞清楚 GB2318-80中国标码和机内码的变换。 （5）语音编码中波形量化参数（可能会出简单的计算题目哦） 采样频率 ：一秒内采样的次数，反映了采样点之间的间隔大小。 人耳的听觉上限是 20kHz，因此 40kHz以上的采样频率足以使人满意。 CD唱片采用的采样频率是 44.1kHz。 测量精度 ：样本的量化等级，目前标准采样量级有 8 位和 16 位两种。 声道数 ：单声道和立体声双道。立体声需要两倍的存储空间。 11、差错控制编码 （1）根据码组的功能，可以分为检错码和纠错码两类。 检错码 是指能自动发现差错的码，例如奇偶检 验码； 纠错码 是指不仅能发现差错而且能自动纠正差错的码，例如循环冗余校验码。 （2）奇偶检验码、海明码、循环冗余校验码（ CRC）。（教程 70 到 77 页） 12、嵌入式系统的度量项目 （1）性能指标：分为部件性能指标和综合性能指标，主要包括：吞吐率、实时性和各种利用率。 （2）可靠性与安全性 可靠性 是嵌入式系统最重要、最突出的基本要求，是一个嵌入式系统能正常工作的保证，一般用 平均故障间隔时间 MTBF来度量。 （3）可维护性：一般用 平均修复时间 MTTR表示。 （4）可用性 （5）功耗

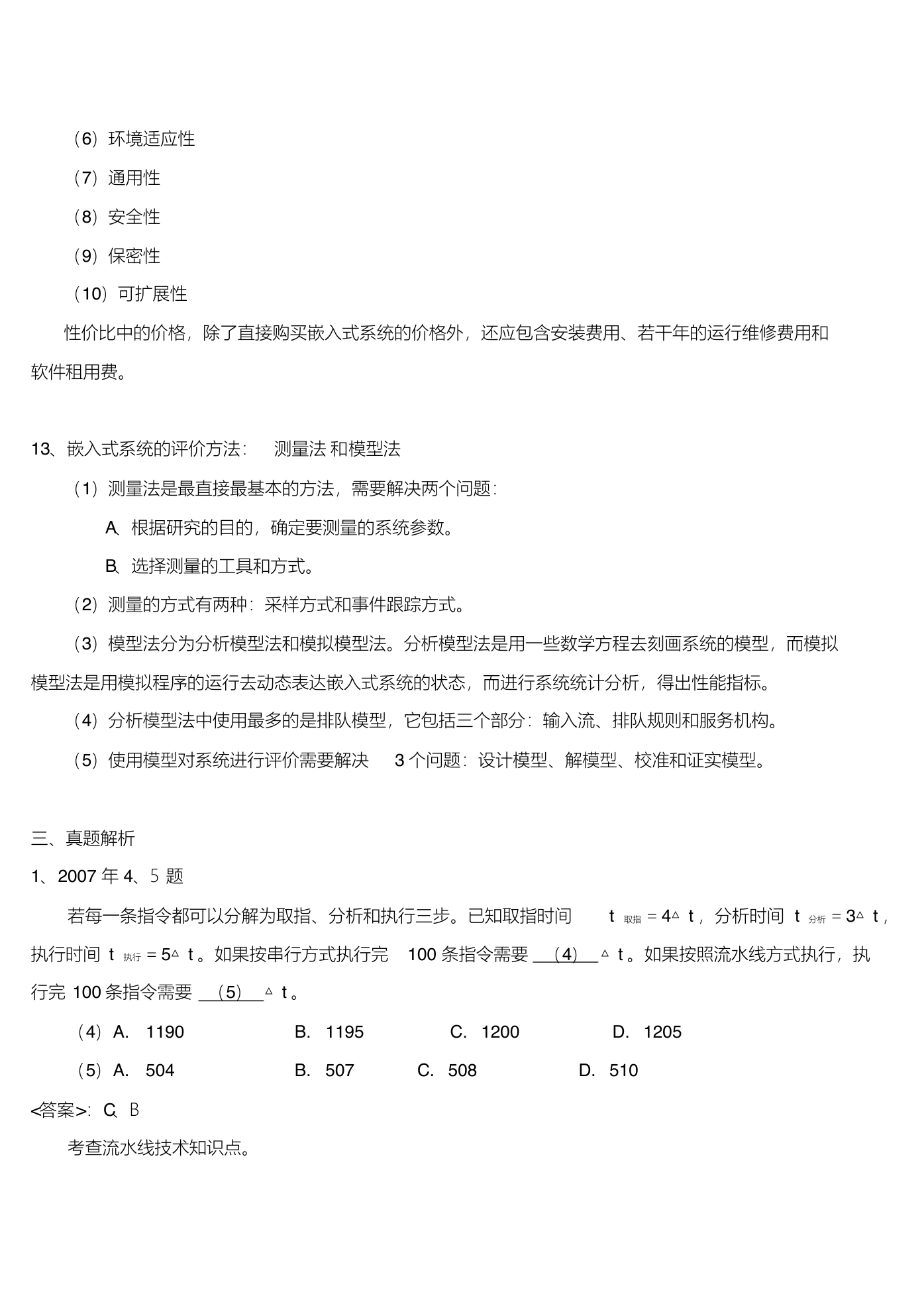

    （6）环境适应性 （7）通用性 （8）安全性 （9）保密性 （10）可扩展性 性价比中的价格，除了直接购买嵌入式系统的价格外，还应包含安装费用、若干年的运行维修费用和 软件租用费。 13、嵌入式系统的评价方法： 测量法 和模型法 （1）测量法是最直接最基本的方法，需要解决两个问题： A、根据研究的目的，确定要测量的系统参数。 B、选择测量的工具和方式。 （2）测量的方式有两种：采样方式和事件跟踪方式。 （3）模型法分为分析模型法和模拟模型法。分析模型法是用一些数学方程去刻画系统的模型，而模拟 模型法是用模拟程序的运行去动态表达嵌入式系统的状态，而进行系统统计分析，得出性能指标。 （4）分析模型法中使用最多的是排队模型，它包括三个部分：输入流、排队规则和服务机构。 （5）使用模型对系统进行评价需要解决 3 个问题：设计模型、解模型、校准和证实模型。 三、真题解析 1、2007 年 4、5题 若每一条指令都可以分解为取指、分析和执行三步。已知取指时间 t 取指＝4△t ，分析时间 t 分析＝3△t ， 执行时间 t 执行＝5△t 。如果按串行方式执行完 100 条指令需要 （4） △t 。如果按照流水线方式执行，执 行完 100 条指令需要 （5） △t 。 （4）A. 1190 （5）A. 504 <答案>：C、B 考查流水线技术知识点。 B. 1195 C. 1200 D. 1205 B. 507 C. 508 D. 510
