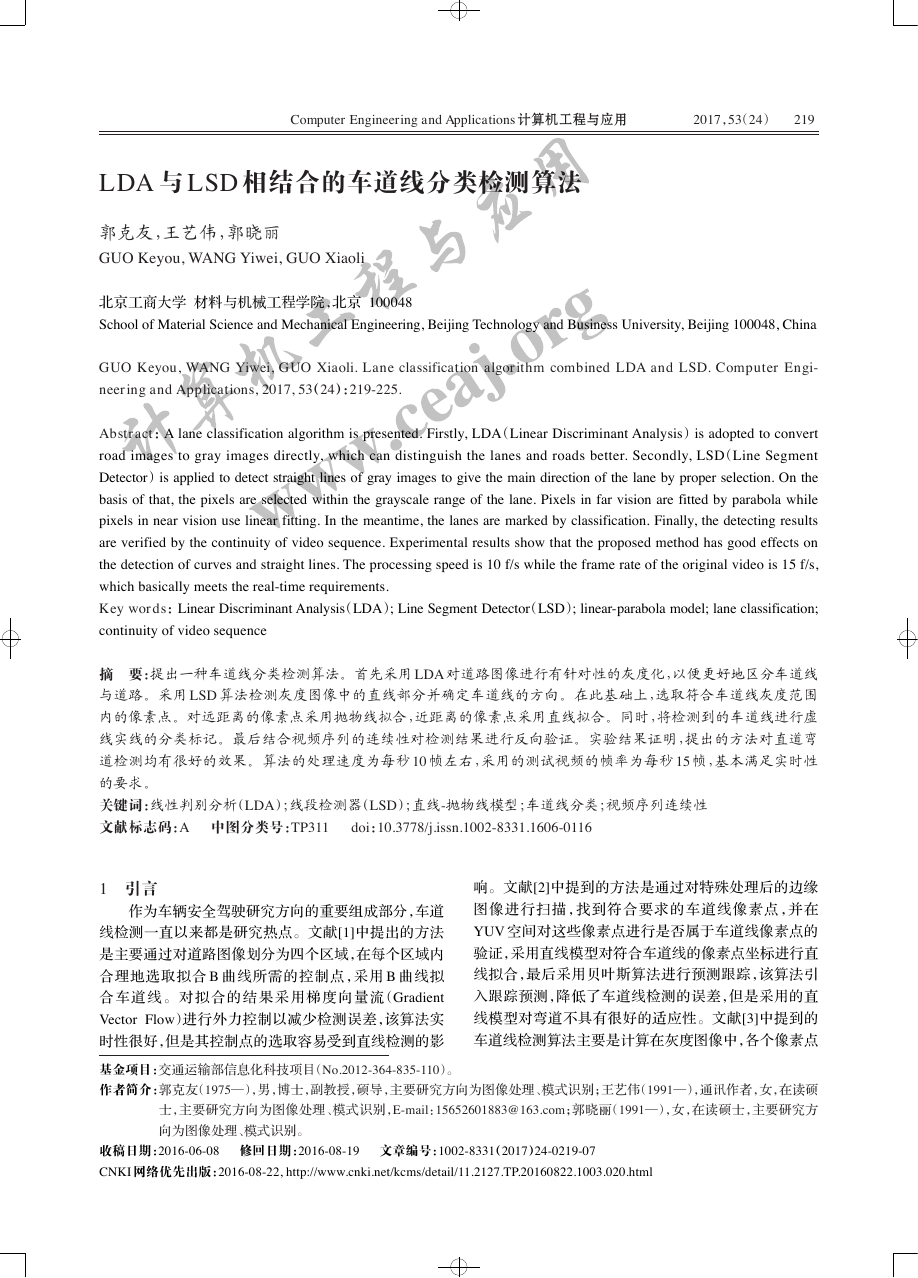

LDA 与 LSD 相结合的车道线分类检测算法
郭克友,王艺伟,郭晓丽
GUO Keyou, WANG Yiwei, GUO Xiaoli
北京工商大学 材料与机械工程学院,北京 100048
School of Material Science and Mechanical Engineering, Beijing Technology and Business University, Beijing 100048, China
GUO Keyou, WANG Yiwei, GUO Xiaoli. Lane classification algorithm combined LDA and LSD. Computer Engi-
neering and Applications, 2017, 53(24):219-225.
Abstract:A lane classification algorithm is presented. Firstly, LDA(Linear Discriminant Analysis)is adopted to convert
road images to gray images directly, which can distinguish the lanes and roads better. Secondly, LSD(Line Segment
Detector)is applied to detect straight lines of gray images to give the main direction of the lane by proper selection. On the
basis of that, the pixels are selected within the grayscale range of the lane. Pixels in far vision are fitted by parabola while
pixels in near vision use linear fitting. In the meantime, the lanes are marked by classification. Finally, the detecting results
are verified by the continuity of video sequence. Experimental results show that the proposed method has good effects on
the detection of curves and straight lines. The processing speed is 10 f/s while the frame rate of the original video is 15 f/s,
which basically meets the real-time requirements.
Key words:Linear Discriminant Analysis(LDA); Line Segment Detector(LSD); linear-parabola model; lane classification;
continuity of video sequence
摘 要:提出一种车道线分类检测算法。首先采用 LDA 对道路图像进行有针对性的灰度化,以便更好地区分车道线
与道路。采用 LSD 算法检测灰度图像中的直线部分并确定车道线的方向。在此基础上,选取符合车道线灰度范围
内的像素点。对远距离的像素点采用抛物线拟合,近距离的像素点采用直线拟合。同时,将检测到的车道线进行虚
线实线的分类标记。最后结合视频序列的连续性对检测结果进行反向验证。实验结果证明,提出的方法对直道弯
道检测均有很好的效果。算法的处理速度为每秒 10 帧左右,采用的测试视频的帧率为每秒 15 帧,基本满足实时性
的要求。
关键词:线性判别分析(LDA);线段检测器(LSD);直线-抛物线模型 ;车道线分类 ;视频序列连续性
文献标志码:A 中图分类号:TP311
doi:10.3778/j.issn.1002-8331.1606-0116
1 引言
作为车辆安全驾驶研究方向的重要组成部分,车道
线检测一直以来都是研究热点。文献[1]中提出的方法
是主要通过对道路图像划分为四个区域,在每个区域内
合理地选取拟合 B 曲线所需的控制点,采用 B 曲线拟
合 车道线 。对拟合的结果采用梯度向量流(Gradient
Vector Flow)进行外力控制以减少检测误差,该算法实
时性很好,但是其控制点的选取容易受到直线检测的影
响。文献[2]中提到的方法是通过对特殊处理后的边缘
图像进行扫描,找到符合要求的车道线像素点,并在
YUV 空间对这些像素点进行是否属于车道线像素点的
验证,采用直线模型对符合车道线的像素点坐标进行直
线拟合,最后采用贝叶斯算法进行预测跟踪,该算法引
入跟踪预测,降低了车道线检测的误差,但是采用的直
线模型对弯道不具有很好的适应性。文献[3]中提到的
车道线检测算法主要是计算在灰度图像中,各个像素点
基金项目:交通运输部信息化科技项目(No.2012-364-835-110)。
作者简介:郭克友(1975—),男,博士,副教授,硕导,主要研究方向为图像处理、模式识别;王艺伟(1991—),通讯作者,女,在读硕
士,主要研究方向为图像处理、模式识别,E-mail:15652601883@163.com;郭晓丽(1991—),女,在读硕士,主要研究方
向为图像处理、模式识别。
收稿日期:2016-06-08 修回日期:2016-08-19 文章编号:1002-8331(2017)24-0219-07
CNKI 网络优先出版:2016-08-22, http://www.cnki.net/kcms/detail/11.2127.TP.20160822.1003.020.html
计算机工程与应用www.ceaj.org

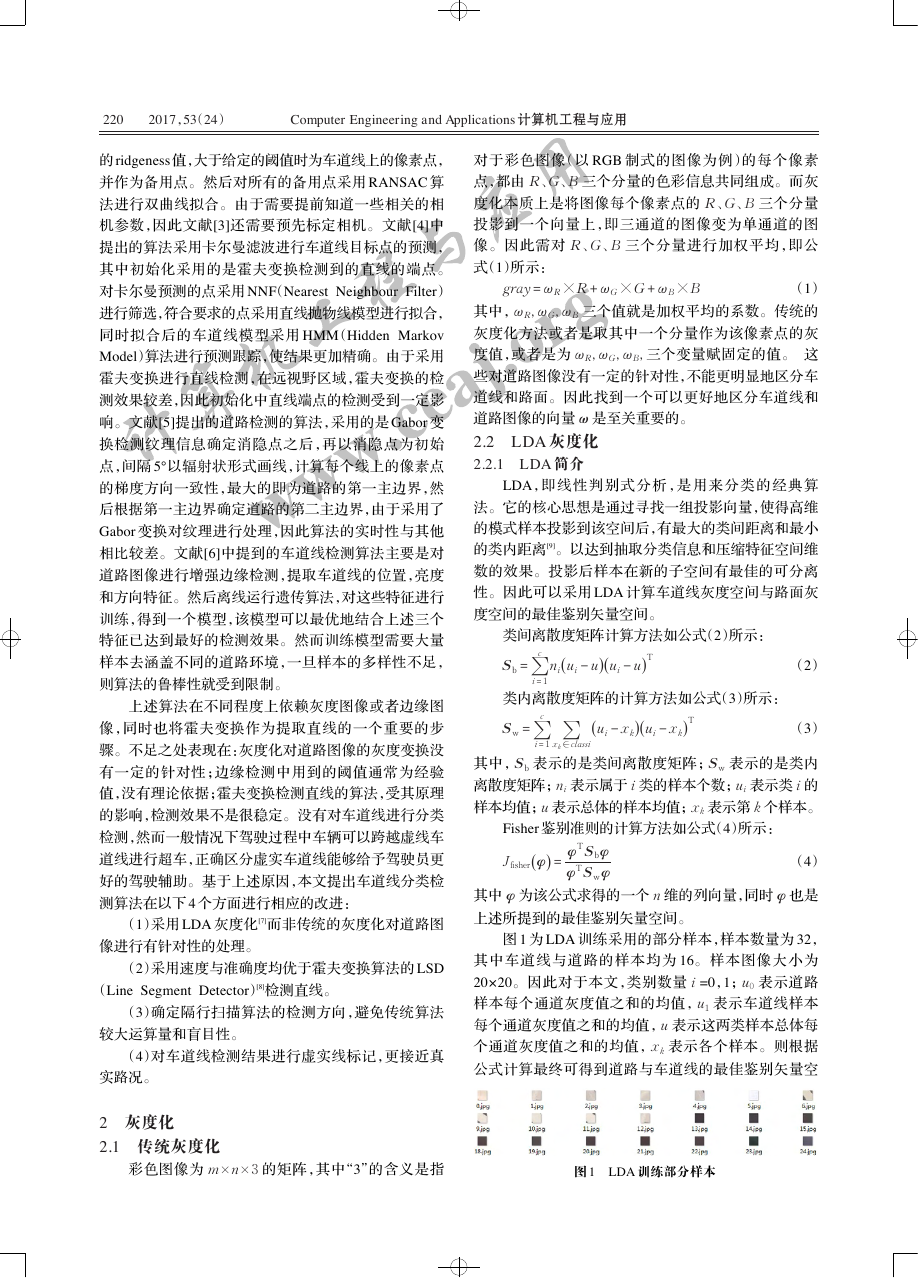

220
2017,53(24)
Computer Engineering and Applications 计算机工程与应用
的 ridgeness 值,大于给定的阈值时为车道线上的像素点,
并作为备用点。然后对所有的备用点采用 RANSAC 算
法进行双曲线拟合。由于需要提前知道一些相关的相
机参数,因此文献[3]还需要预先标定相机。文献[4]中
提出的算法采用卡尔曼滤波进行车道线目标点的预测,
其中初始化采用的是霍夫变换检测到的直线的端点。
对卡尔曼预测的点采用 NNF(Nearest Neighbour Filter)
进行筛选,符合要求的点采用直线抛物线模型进行拟合,
同时拟合后的车道线模型采用 HMM(Hidden Markov
Model)算法进行预测跟踪,使结果更加精确。由于采用
霍夫变换进行直线检测,在远视野区域,霍夫变换的检
测效果较差,因此初始化中直线端点的检测受到一定影
响。文献[5]提出的道路检测的算法,采用的是 Gabor 变
换检测纹理信息确定消隐点之后,再以消隐点为初始
点,间隔 5°以辐射状形式画线,计算每个线上的像素点
的梯度方向一致性,最大的即为道路的第一主边界,然
后根据第一主边界确定道路的第二主边界,由于采用了
Gabor 变换对纹理进行处理,因此算法的实时性与其他
相比较差。文献[6]中提到的车道线检测算法主要是对
道路图像进行增强边缘检测,提取车道线的位置,亮度
和方向特征。然后离线运行遗传算法,对这些特征进行
训练,得到一个模型,该模型可以最优地结合上述三个
特征已达到最好的检测效果。然而训练模型需要大量
样本去涵盖不同的道路环境,一旦样本的多样性不足,
则算法的鲁棒性就受到限制。
上述算法在不同程度上依赖灰度图像或者边缘图
像,同时也将霍夫变换作为提取直线的一个重要的步
骤。不足之处表现在:灰度化对道路图像的灰度变换没
有一定的针对性;边缘检测中用到的阈值通常为经验
值,没有理论依据;霍夫变换检测直线的算法,受其原理
的影响,检测效果不是很稳定。没有对车道线进行分类
检测,然而一般情况下驾驶过程中车辆可以跨越虚线车
道线进行超车,正确区分虚实车道线能够给予驾驶员更
好的驾驶辅助。基于上述原因,本文提出车道线分类检
测算法在以下 4 个方面进行相应的改进:
(1)采用 LDA 灰度化[7]而非传统的灰度化对道路图
像进行有针对性的处理。
(2)采用速度与准确度均优于霍夫变换算法的 LSD
(Line Segment Detector)[8]检测直线。
(3)确定隔行扫描算法的检测方向,避免传统算法
较大运算量和盲目性。
(4)对车道线检测结果进行虚实线标记,更接近真
实路况。
2 灰度化
2.1 传统灰度化
对于彩色图像(以 RGB 制式的图像为例)的每个像素
点,都由 R、G、B 三个分量的色彩信息共同组成。而灰
度化本质上是将图像每个像素点的 R、G、B 三个分量
投影到一个向量上,即三通道的图像变为单通道的图
像。因此需对 R、G、B 三个分量进行加权平均,即公
式(1)所示:
gray = ωR × R + ωG × G + ωB × B
(1)
其中,ωR,ωG,ωB 三个值就是加权平均的系数。传统的
灰度化方法或者是取其中一个分量作为该像素点的灰
度值,或者是为 ωR,ωG,ωB,三个变量赋固定的值。 这
些对道路图像没有一定的针对性,不能更明显地区分车
道线和路面。因此找到一个可以更好地区分车道线和
道路图像的向量 ω 是至关重要的。
2.2 LDA 灰度化
2.2.1 LDA 简介
LDA,即线性判别式分析 ,是用来分类的经典算
法。它的核心思想是通过寻找一组投影向量,使得高维
的模式样本投影到该空间后,有最大的类间距离和最小
的类内距离[9]。以达到抽取分类信息和压缩特征空间维
数的效果。投影后样本在新的子空间有最佳的可分离
性。因此可以采用 LDA 计算车道线灰度空间与路面灰
度空间的最佳鉴别矢量空间。
c ni(
ui - u (
)
)
ui - u T
类间离散度矩阵计算方法如公式(2)所示:
Sb = ∑
类内离散度矩阵的计算方法如公式(3)所示:
Sw = ∑
)
ui - xk (
ui - xk
)
T
i = 1
c ∑
xk ∈ classi
i = 1
(
(2)
(3)
其中,Sb 表示的是类间离散度矩阵;Sw 表示的是类内
离散度矩阵;ni 表示属于 i 类的样本个数;ui 表示类 i 的
样本均值;u 表示总体的样本均值;xk 表示第 k 个样本。
Fisher 鉴别准则的计算方法如公式(4)所示:
Jfisher(
)φ = φTSbφ
φTSwφ
(4)
其中 φ 为该公式求得的一个 n 维的列向量,同时 φ 也是
上述所提到的最佳鉴别矢量空间。
图 1 为 LDA 训练采用的部分样本,样本数量为 32,
其中车道线与道路的样本均为 16。样本图像大小为
20×20。因此对于本文,类别数量 i =0,1;u0 表示道路
样本每个通道灰度值之和的均值,u1 表示车道线样本
每个通道灰度值之和的均值,u 表示这两类样本总体每
个通道灰度值之和的均值,xk 表示各个样本。则根据
公式计算最终可得到道路与车道线的最佳鉴别矢量空
彩色图像为 m × n × 3 的矩阵,其中“3”的含义是指
图 1 LDA 训练部分样本
计算机工程与应用www.ceaj.org
郭克友,王艺伟,郭晓丽:LDA 与 LSD 相结合的车道线分类检测算法
2017,53(24)
221

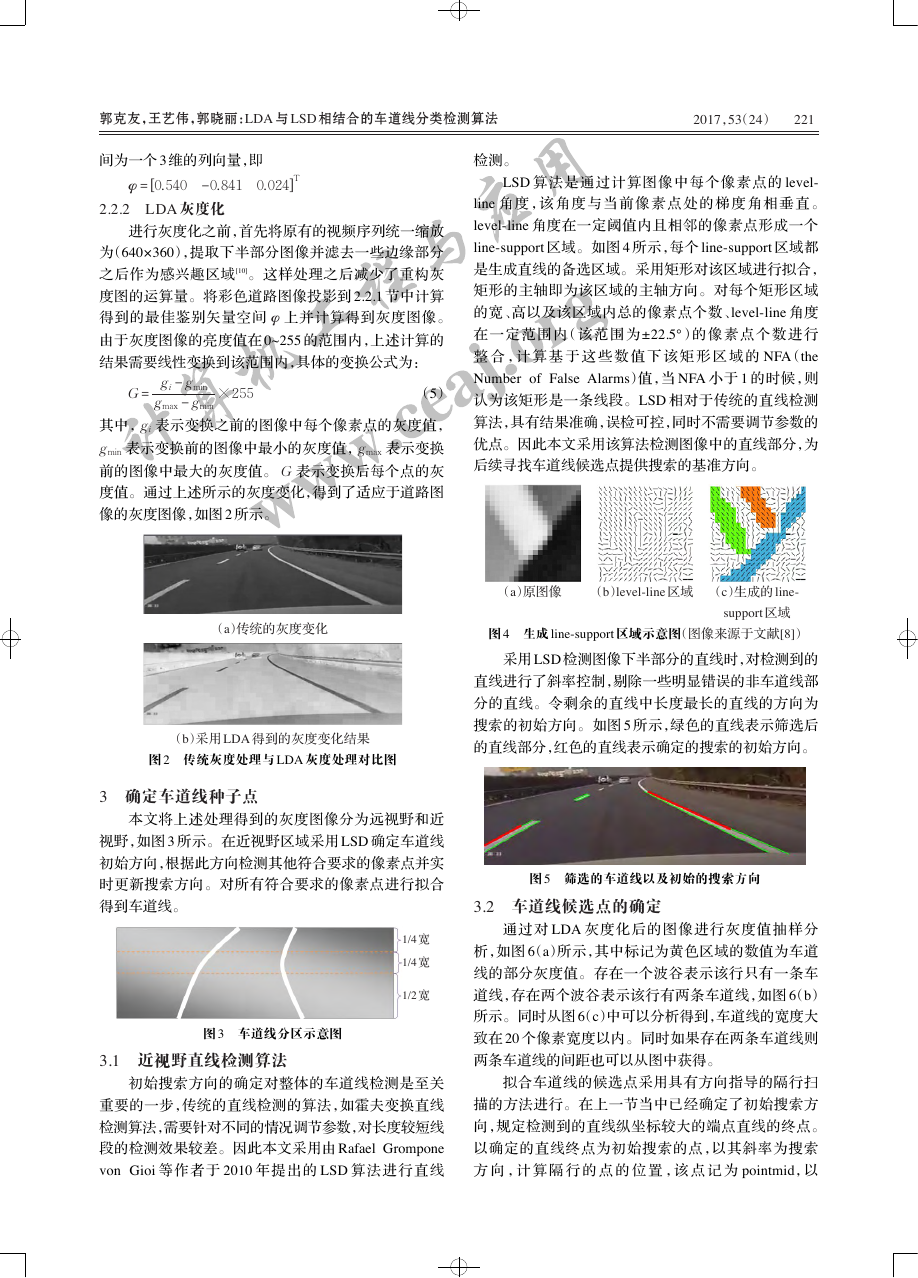

间为一个 3 维的列向量,即
φ = [
]
0.540 -0.841 0.024 T
2.2.2 LDA 灰度化
进行灰度化之前,首先将原有的视频序列统一缩放
为(640×360),提取下半部分图像并滤去一些边缘部分
之后作为感兴趣区域[10]。这样处理之后减少了重构灰
度图的运算量。将彩色道路图像投影到 2.2.1 节中计算
得到的最佳鉴别矢量空间 φ 上并计算得到灰度图像。
由于灰度图像的亮度值在 0~255 的范围内,上述计算的
结果需要线性变换到该范围内,具体的变换公式为:
G =
gi - gmin
gmax - gmin
× 255
(5)
其中,gi 表示变换之前的图像中每个像素点的灰度值,
gmin 表示变换前的图像中最小的灰度值,gmax 表示变换
前的图像中最大的灰度值。 G 表示变换后每个点的灰
度值。通过上述所示的灰度变化,得到了适应于道路图
像的灰度图像,如图 2 所示。
检测。
LSD 算法是通过计算图像中每个像素点的 level-
line 角 度 ,该 角 度 与 当 前 像 素 点 处 的 梯 度 角 相 垂 直 。
level-line 角度在一定阈值内且相邻的像素点形成一个
line-support 区域。如图 4 所示,每个 line-support 区域都
是生成直线的备选区域。采用矩形对该区域进行拟合,
矩形的主轴即为该区域的主轴方向。对每个矩形区域
的宽、高以及该区域内总的像素点个数、level-line 角度
在 一 定 范 围 内(该 范 围 为 ±22.5°)的 像 素 点 个 数 进 行
整 合 ,计 算 基 于 这 些 数 值 下 该 矩 形 区 域 的 NFA(the
Number of False Alarms)值,当 NFA 小于 1 的时候,则
认为该矩形是一条线段。LSD 相对于传统的直线检测
算法,具有结果准确,误检可控,同时不需要调节参数的
优点。因此本文采用该算法检测图像中的直线部分,为
后续寻找车道线候选点提供搜索的基准方向。
(a)传统的灰度变化
(b)采用 LDA 得到的灰度变化结果
图 2 传统灰度处理与 LDA 灰度处理对比图
3 确定车道线种子点
本文将上述处理得到的灰度图像分为远视野和近
视野,如图 3 所示。在近视野区域采用 LSD 确定车道线
初始方向,根据此方向检测其他符合要求的像素点并实
时更新搜索方向。对所有符合要求的像素点进行拟合
得到车道线。
1/4 宽
1/4 宽
1/2 宽
图 3 车道线分区示意图
3.1 近视野直线检测算法
初始搜索方向的确定对整体的车道线检测是至关
重要的一步,传统的直线检测的算法,如霍夫变换直线
检测算法,需要针对不同的情况调节参数,对长度较短线
段的检测效果较差。因此本文采用由 Rafael Grompone
von Gioi 等作者于 2010 年提出的 LSD 算法进行直线
(a)原图像
(b)level-line 区域
(c)生成的 line-
support 区域
图 4 生成 line-support 区域示意图(图像来源于文献[8])
采用 LSD 检测图像下半部分的直线时,对检测到的
直线进行了斜率控制,剔除一些明显错误的非车道线部
分的直线。令剩余的直线中长度最长的直线的方向为
搜索的初始方向。如图 5 所示,绿色的直线表示筛选后
的直线部分,红色的直线表示确定的搜索的初始方向。
图 5 筛选的车道线以及初始的搜索方向
3.2 车道线候选点的确定
通过对 LDA 灰度化后的图像进行灰度值抽样分
析,如图 6(a)所示,其中标记为黄色区域的数值为车道
线的部分灰度值。存在一个波谷表示该行只有一条车
道线,存在两个波谷表示该行有两条车道线,如图 6(b)
所示。同时从图 6(c)中可以分析得到,车道线的宽度大
致在 20 个像素宽度以内。同时如果存在两条车道线则
两条车道线的间距也可以从图中获得。
拟合车道线的候选点采用具有方向指导的隔行扫
描的方法进行。在上一节当中已经确定了初始搜索方
向,规定检测到的直线纵坐标较大的端点直线的终点。
以确定的直线终点为初始搜索的点,以其斜率为搜索
方 向 ,计 算 隔 行 的 点 的 位 置 ,该 点 记 为 pointmid,以
计算机工程与应用www.ceaj.org
222
2017,53(24)
Computer Engineering and Applications 计算机工程与应用

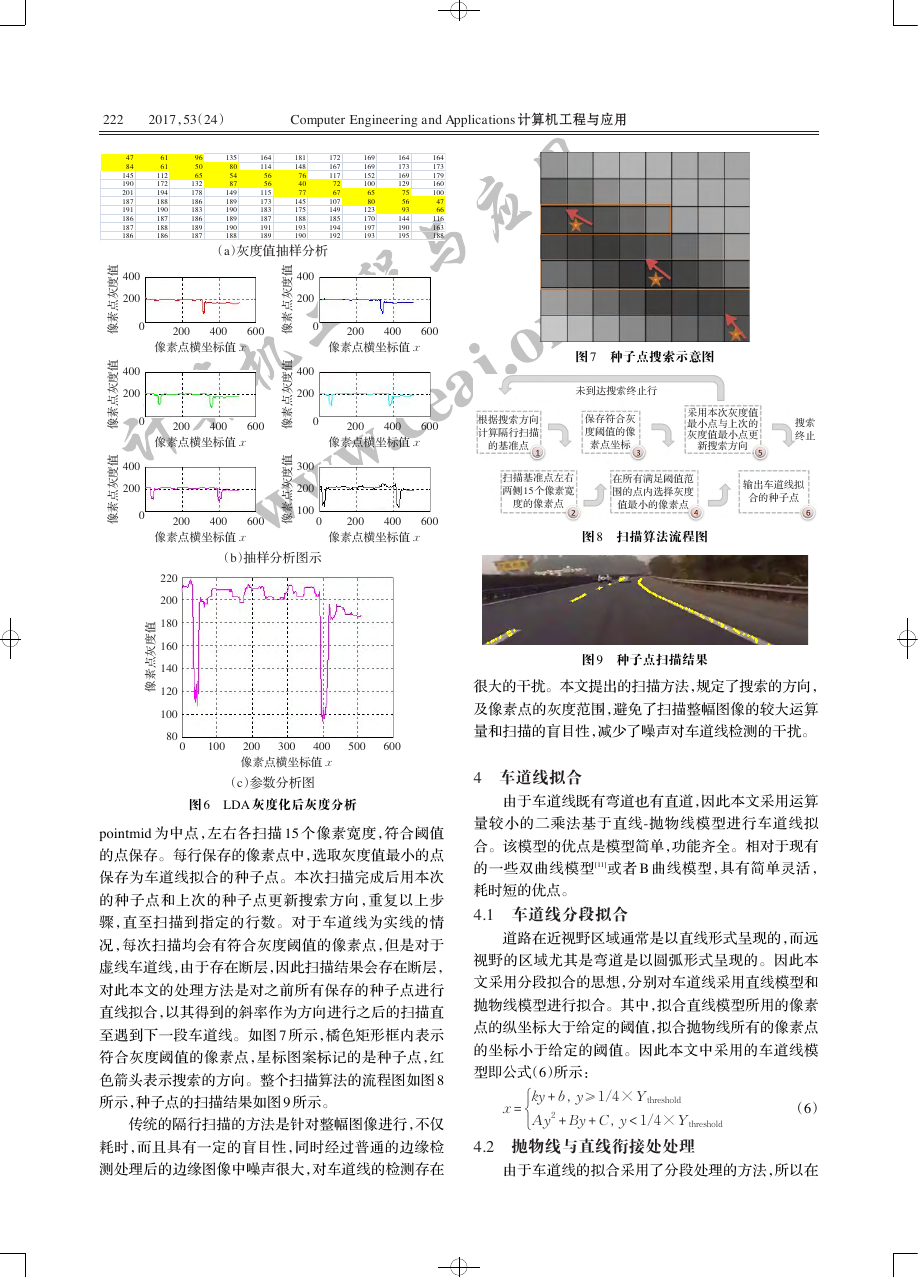

(a)灰度值抽样分析
200
值 400
度
灰
点
素
像
0
200
值 400
度
灰
点
素
像
0
200
值 400
度
灰
点
素
像
0
200
值 400
度
灰
点
素
像
0
200
值 400
度
灰
点
素
像
0
200
值 300
度
灰
点
素
像
100
0
600
600
600
200
400
像素点横坐标值 x
200
400
像素点横坐标值 x
200
400
像素点横坐标值 x
600
600
600
图 7 种子点搜索示意图
未到达搜索终止行
根据搜索方向
计算隔行扫描
的基准点
保存符合灰
度阈值的像
素点坐标
采用本次灰度值
最小点与上次的
灰度值最小点更
新搜索方向
搜索
终止
扫描基准点左右
两侧 15个像素宽
度的像素点
在所有满足阈值范
围的点内选择灰度
值最小的像素点
输出车道线拟
合的种子点
图 8 扫描算法流程图
200
400
像素点横坐标值 x
200
400
像素点横坐标值 x
200
400
像素点横坐标值 x
(b)抽样分析图示
220
200
180
160
140
120
100
值
度
灰
点
素
像
80
0
100
300
200
400
像素点横坐标值 x
500
600
(c)参数分析图
图 6 LDA 灰度化后灰度分析
pointmid 为中点,左右各扫描 15 个像素宽度,符合阈值
的点保存。每行保存的像素点中,选取灰度值最小的点
保存为车道线拟合的种子点。本次扫描完成后用本次
的种子点和上次的种子点更新搜索方向,重复以上步
骤,直至扫描到指定的行数。对于车道线为实线的情
况,每次扫描均会有符合灰度阈值的像素点,但是对于
虚线车道线,由于存在断层,因此扫描结果会存在断层,
对此本文的处理方法是对之前所有保存的种子点进行
直线拟合,以其得到的斜率作为方向进行之后的扫描直
至遇到下一段车道线。如图 7 所示,橘色矩形框内表示
符合灰度阈值的像素点,星标图案标记的是种子点,红
色箭头表示搜索的方向。整个扫描算法的流程图如图 8
所示,种子点的扫描结果如图 9 所示。
传统的隔行扫描的方法是针对整幅图像进行,不仅
耗时,而且具有一定的盲目性,同时经过普通的边缘检
测处理后的边缘图像中噪声很大,对车道线的检测存在
图 9 种子点扫描结果
很大的干扰。本文提出的扫描方法,规定了搜索的方向,
及像素点的灰度范围,避免了扫描整幅图像的较大运算
量和扫描的盲目性,减少了噪声对车道线检测的干扰。
4 车道线拟合
由于车道线既有弯道也有直道,因此本文采用运算
量较小的二乘法基于直线-抛物线模型进行车道线拟
合。该模型的优点是模型简单,功能齐全。相对于现有
的一些双曲线模型[11]或者 B 曲线模型,具有简单灵活,
耗时短的优点。
4.1 车道线分段拟合
道路在近视野区域通常是以直线形式呈现的,而远
视野的区域尤其是弯道是以圆弧形式呈现的。因此本
文采用分段拟合的思想,分别对车道线采用直线模型和
抛物线模型进行拟合。其中,拟合直线模型所用的像素
点的纵坐标大于给定的阈值,拟合抛物线所有的像素点
的坐标小于给定的阈值。因此本文中采用的车道线模
型即公式(6)所示:
x =
ky + b, y ≥ 1/4 × Ythreshold
ì
í
Ay2 + By + C, y < 1/4 × Ythreshold
î
4.2 抛物线与直线衔接处处理
(6)
由于车道线的拟合采用了分段处理的方法,所以在
计算机工程与应用www.ceaj.org476196135164181172169164164846150801141481671691731731451126554567611715216917919017213287564072100129160201194178149115776765751001871881861891731451078056471911901831901831751491239366186187186189187188185170144116187188189190191193194197190163186186187188189190192193195188
郭克友,王艺伟,郭晓丽:LDA 与 LSD 相结合的车道线分类检测算法
2017,53(24)
223

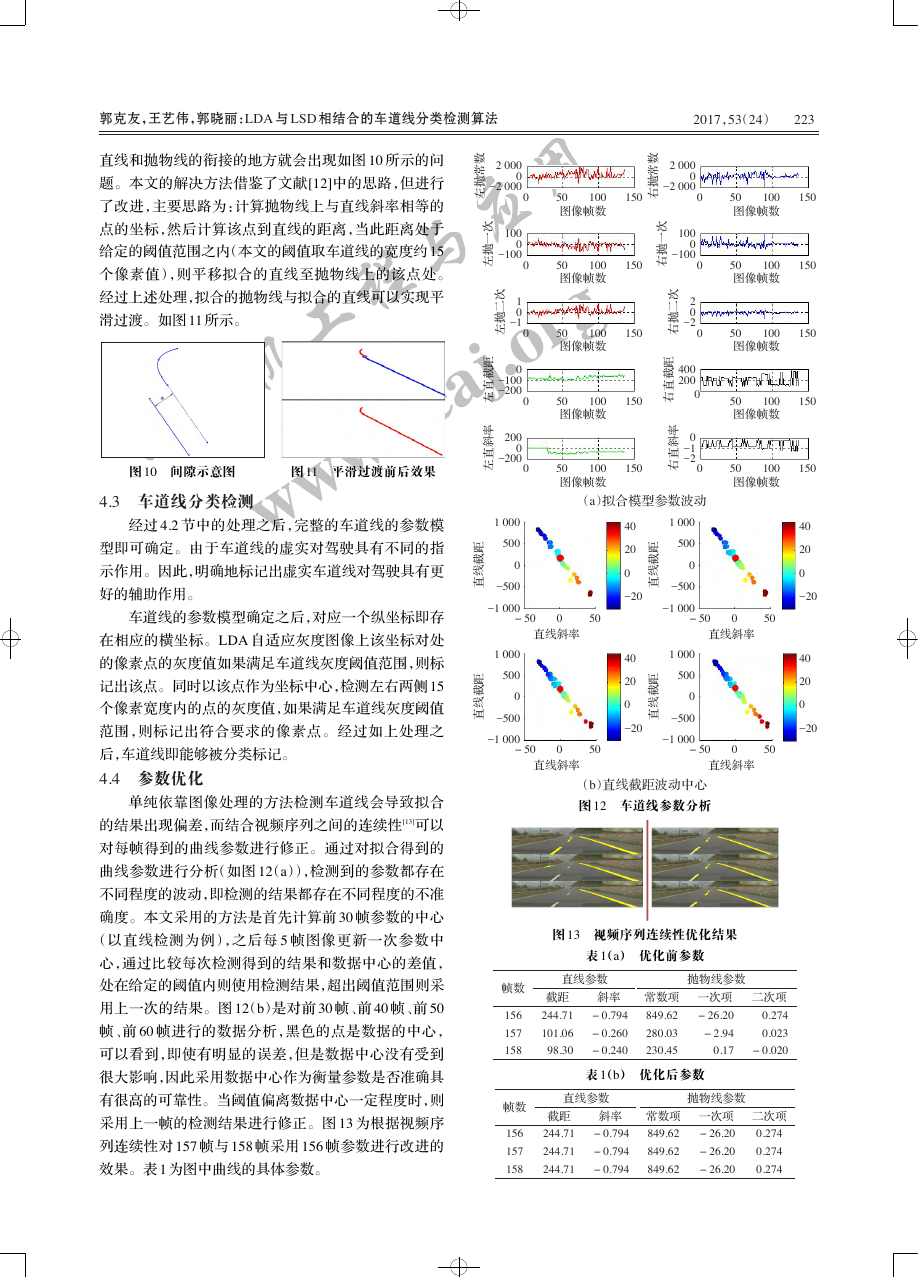

直线和抛物线的衔接的地方就会出现如图 10 所示的问
题。本文的解决方法借鉴了文献[12]中的思路,但进行
了改进,主要思路为:计算抛物线上与直线斜率相等的
点的坐标,然后计算该点到直线的距离,当此距离处于
给定的阈值范围之内(本文的阈值取车道线的宽度约 15
个像素值),则平移拟合的直线至抛物线上的该点处。
经过上述处理,拟合的抛物线与拟合的直线可以实现平
滑过渡。如图 11 所示。
图 10 间隙示意图
图 11 平滑过渡前后效果
4.3 车道线分类检测
经过 4.2 节中的处理之后,完整的车道线的参数模
型即可确定。由于车道线的虚实对驾驶具有不同的指
示作用。因此,明确地标记出虚实车道线对驾驶具有更
好的辅助作用。
车道线的参数模型确定之后,对应一个纵坐标即存
在相应的横坐标。LDA 自适应灰度图像上该坐标对处
的像素点的灰度值如果满足车道线灰度阈值范围,则标
记出该点。同时以该点作为坐标中心,检测左右两侧 15
个像素宽度内的点的灰度值,如果满足车道线灰度阈值
范围,则标记出符合要求的像素点。经过如上处理之
后,车道线即能够被分类标记。
4.4 参数优化
单纯依靠图像处理的方法检测车道线会导致拟合
的结果出现偏差,而结合视频序列之间的连续性[13]可以
对每帧得到的曲线参数进行修正。通过对拟合得到的
曲线参数进行分析(如图 12(a)),检测到的参数都存在
不同程度的波动,即检测的结果都存在不同程度的不准
确度。本文采用的方法是首先计算前 30 帧参数的中心
(以直线检测为例),之后每 5 帧图像更新一次参数中
心,通过比较每次检测得到的结果和数据中心的差值,
处在给定的阈值内则使用检测结果,超出阈值范围则采
用上一次的结果。图 12(b)是对前 30 帧、前 40 帧、前 50
帧、前 60 帧进行的数据分析,黑色的点是数据的中心,
可以看到,即使有明显的误差,但是数据中心没有受到
很大影响,因此采用数据中心作为衡量参数是否准确具
有很高的可靠性。当阈值偏离数据中心一定程度时,则
采用上一帧的检测结果进行修正。图 13 为根据视频序
列连续性对 157 帧与 158 帧采用 156 帧参数进行改进的
效果。表 1 为图中曲线的具体参数。
2 000
0
-2 000
数
常
抛
左
100
0
-100
次
一
抛
左
1
0
-1
次
二
抛
左
0
-100
-200
200
0
-200
距
截
直
左
率
斜
直
左
0
0
0
0
0
数
常
抛
右
150
2 000
0
-2 000
50
100
图像帧数
0
0
0
100
0
-100
次
一
抛
右
2
0
-2
次
二
抛
右
50
100
图像帧数
150
50
100
图像帧数
150
50
100
图像帧数
150
50
100
图像帧数
150
距
截
直
右
400
200
0
率
斜
直
右
0
-1
-2
0
50
100
图像帧数
150
50
100
图像帧数
150
50
100
图像帧数
150
50
100
图像帧数
150
50
100
图像帧数
150
(a)拟合模型参数波动
距
截
线
直
距
截
线
直
1 000
500
0
-500
-1 000
-50
0
50
直线斜率
1 000
500
0
-500
-1 000
-50
0
50
直线斜率
40
20
0
-20
距
截
线
直
40
20
0
-20
距
截
线
直
1 000
500
0
-500
-1 000
-50
0
50
直线斜率
1 000
500
0
-500
-1 000
-50
0
50
直线斜率
40
20
0
-20
40
20
0
-20
(b)直线截距波动中心
图 12 车道线参数分析
图 13 视频序列连续性优化结果
表 1(a) 优化前参数
帧数
156
157
158
帧数
156
157
158
直线参数
抛物线参数
截距
244.71
101.06
98.30
斜率
-0.794
-0.260
-0.240
常数项
849.62
280.03
230.45
一次项
-26.20
-2.94
0.17
二次项
0.274
0.023
-0.020
表 1(b) 优化后参数
直线参数
抛物线参数
截距
244.71
244.71
244.71
斜率
-0.794
-0.794
-0.794
常数项
849.62
849.62
849.62
一次项
-26.20
-26.20
-26.20
二次项
0.274
0.274
0.274
计算机工程与应用www.ceaj.org

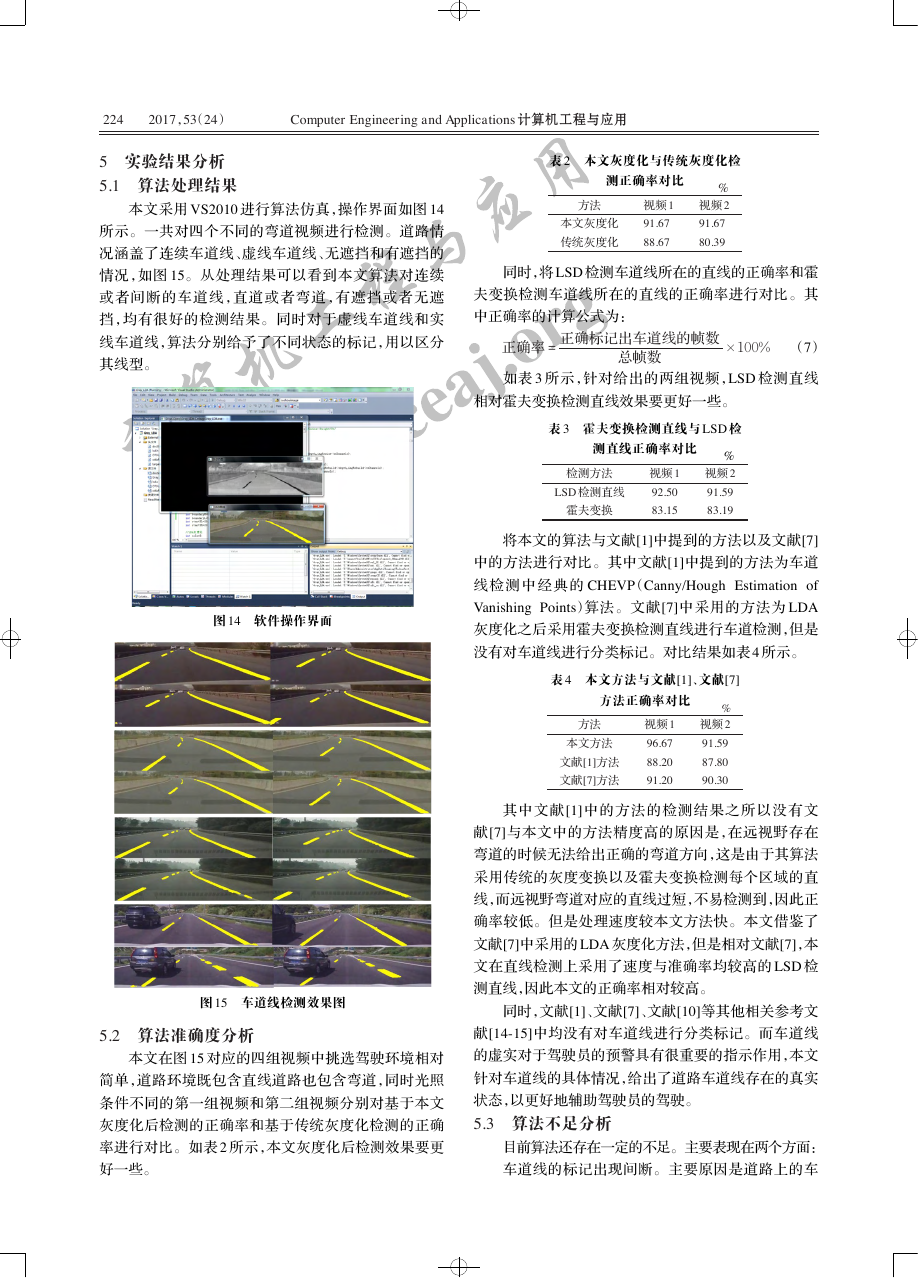

224
2017,53(24)
Computer Engineering and Applications 计算机工程与应用
5 实验结果分析
5.1 算法处理结果
本文采用 VS2010 进行算法仿真,操作界面如图 14
所示。一共对四个不同的弯道视频进行检测。道路情
况涵盖了连续车道线、虚线车道线、无遮挡和有遮挡的
情况,如图 15。从处理结果可以看到本文算法对连续
或者间断的车道线,直道或者弯道,有遮挡或者无遮
挡,均有很好的检测结果。同时对于虚线车道线和实
线车道线,算法分别给予了不同状态的标记,用以区分
其线型。
图 14 软件操作界面
图 15 车道线检测效果图
5.2 算法准确度分析
本文在图 15 对应的四组视频中挑选驾驶环境相对
简单,道路环境既包含直线道路也包含弯道,同时光照
条件不同的第一组视频和第二组视频分别对基于本文
灰度化后检测的正确率和基于传统灰度化检测的正确
率进行对比。如表 2 所示,本文灰度化后检测效果要更
好一些。
表 2 本文灰度化与传统灰度化检
测正确率对比
方法
本文灰度化
传统灰度化
视频 1
91.67
88.67
%
视频 2
91.67
80.39
同时,将 LSD 检测车道线所在的直线的正确率和霍
夫变换检测车道线所在的直线的正确率进行对比。其
中正确率的计算公式为:
正确率 = 正确标记出车道线的帧数
总帧数
× 100% (7)
如表 3 所示,针对给出的两组视频,LSD 检测直线
相对霍夫变换检测直线效果要更好一些。
表 3 霍夫变换检测直线与 LSD 检
测直线正确率对比
检测方法
LSD 检测直线
霍夫变换
视频 1
92.50
83.15
%
视频 2
91.59
83.19
将本文的算法与文献[1]中提到的方法以及文献[7]
中的方法进行对比。其中文献[1]中提到的方法为车道
线 检 测 中 经 典 的 CHEVP(Canny/Hough Estimation of
Vanishing Points)算法。文献[7]中采用的方法为 LDA
灰度化之后采用霍夫变换检测直线进行车道检测,但是
没有对车道线进行分类标记。对比结果如表 4 所示。
表 4 本文方法与文献[1]、文献[7]
方法正确率对比
方法
本文方法
文献[1]方法
文献[7]方法
视频 1
96.67
88.20
91.20
%
视频 2
91.59
87.80
90.30
其中文献[1]中的方法的检测结果之所以没有文
献[7]与本文中的方法精度高的原因是,在远视野存在
弯道的时候无法给出正确的弯道方向,这是由于其算法
采用传统的灰度变换以及霍夫变换检测每个区域的直
线,而远视野弯道对应的直线过短,不易检测到,因此正
确率较低。但是处理速度较本文方法快。本文借鉴了
文献[7]中采用的 LDA 灰度化方法,但是相对文献[7],本
文在直线检测上采用了速度与准确率均较高的 LSD 检
测直线,因此本文的正确率相对较高。
同时,文献[1]、文献[7]、文献[10]等其他相关参考文
献[14-15]中均没有对车道线进行分类标记。而车道线
的虚实对于驾驶员的预警具有很重要的指示作用,本文
针对车道线的具体情况,给出了道路车道线存在的真实
状态,以更好地辅助驾驶员的驾驶。
5.3 算法不足分析
目前算法还存在一定的不足。主要表现在两个方面:
车道线的标记出现间断。主要原因是道路上的车
计算机工程与应用www.ceaj.org

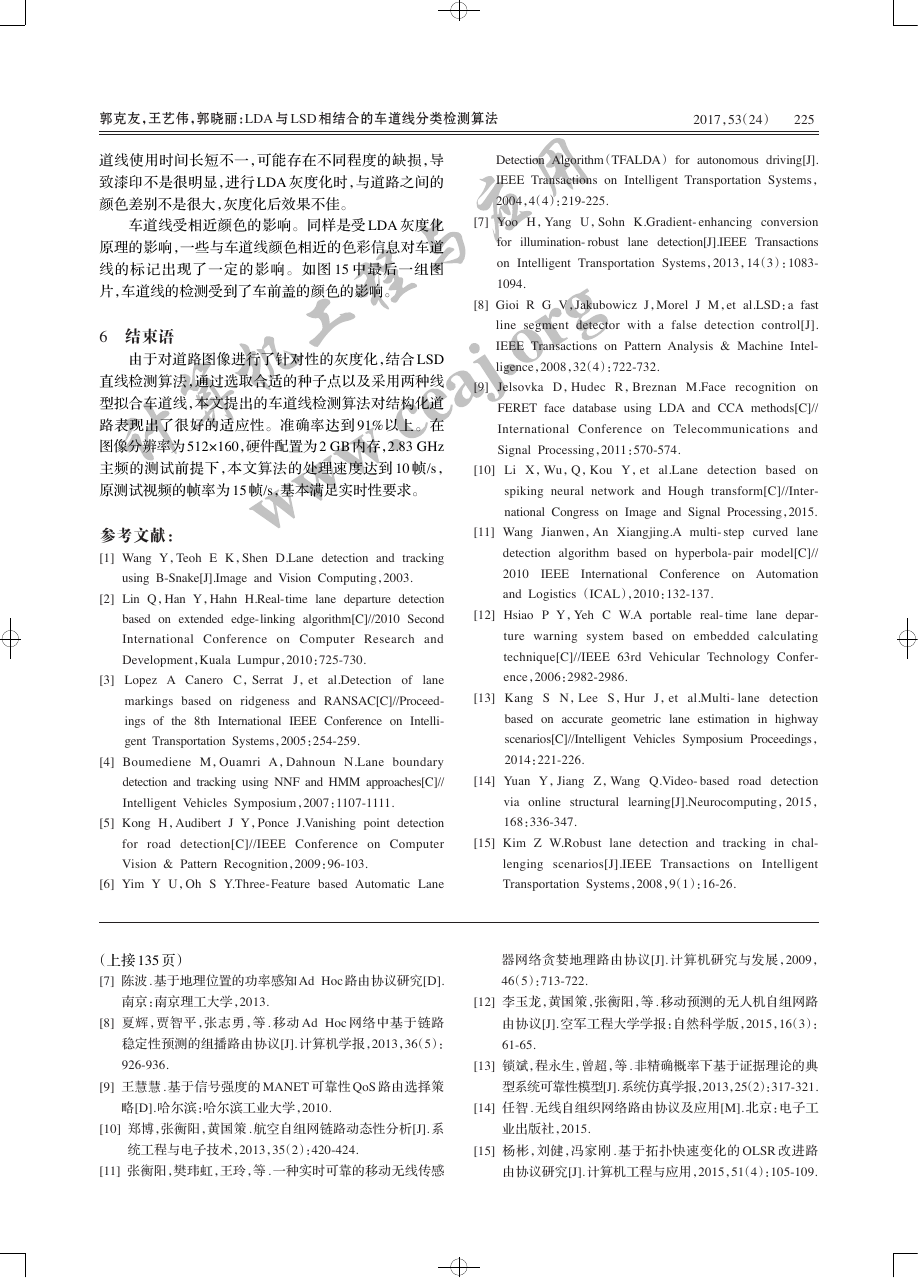

郭克友,王艺伟,郭晓丽:LDA 与 LSD 相结合的车道线分类检测算法
2017,53(24)
225
道线使用时间长短不一,可能存在不同程度的缺损,导
致漆印不是很明显,进行 LDA 灰度化时,与道路之间的
颜色差别不是很大,灰度化后效果不佳。
车道线受相近颜色的影响。同样是受 LDA 灰度化
原理的影响,一些与车道线颜色相近的色彩信息对车道
线的标记出现了一定的影响。如图 15 中最后一组图
片,车道线的检测受到了车前盖的颜色的影响。
6 结束语
由于对道路图像进行了针对性的灰度化,结合 LSD
直线检测算法,通过选取合适的种子点以及采用两种线
型拟合车道线,本文提出的车道线检测算法对结构化道
路表现出了很好的适应性。准确率达到 91%以上。在
图像分辨率为 512×160,硬件配置为 2 GB 内存,2.83 GHz
主频的测试前提下,本文算法的处理速度达到 10 帧/s,
原测试视频的帧率为 15 帧/s,基本满足实时性要求。
参考文献:
[1] Wang Y,Teoh E K,Shen D.Lane detection and tracking
using B-Snake[J].Image and Vision Computing,2003.
[2] Lin Q,Han Y,Hahn H.Real-time lane departure detection
based on extended edge-linking algorithm[C]//2010 Second
International Conference on Computer Research and
Development,Kuala Lumpur,2010:725-730.
[3] Lopez A Canero C,Serrat
J,et al.Detection of
lane
markings based on ridgeness and RANSAC[C]//Proceed-
ings of the 8th International IEEE Conference on Intelli-
gent Transportation Systems,2005:254-259.
[4] Boumediene M,Ouamri A,Dahnoun N.Lane boundary
detection and tracking using NNF and HMM approaches[C]//
Intelligent Vehicles Symposium,2007:1107-1111.
[5] Kong H,Audibert J Y,Ponce J.Vanishing point detection
road detection[C]//IEEE Conference on Computer
for
Vision & Pattern Recognition,2009:96-103.
[6] Yim Y U,Oh S Y.Three-Feature based Automatic Lane
Detection Algorithm(TFALDA) for autonomous driving[J].
IEEE Transactions on Intelligent Transportation Systems,
2004,4(4):219-225.
illumination- robust
[7] Yoo H,Yang U,Sohn K.Gradient- enhancing conversion
lane detection[J].IEEE Transactions
for
on Intelligent Transportation Systems,2013,14(3):1083-
1094.
[8] Gioi R G V,Jakubowicz J,Morel J M,et al.LSD:a fast
line segment detector with a false detection control[J].
IEEE Transactions on Pattern Analysis & Machine Intel-
ligence,2008,32(4):722-732.
[9] Jelsovka D,Hudec R,Breznan M.Face recognition on
FERET face database using LDA and CCA methods[C]//
International Conference on Telecommunications and
Signal Processing,2011:570-574.
[10] Li X,Wu,Q,Kou Y,et al.Lane detection based on
spiking neural network and Hough transform[C]//Inter-
national Congress on Image and Signal Processing,2015.
[11] Wang Jianwen,An Xiangjing.A multi- step curved lane
detection algorithm based on hyperbola-pair model[C]//
2010 IEEE International Conference on Automation
and Logistics (ICAL),2010:132-137.
[12] Hsiao P Y,Yeh C W.A portable real- time lane depar-
ture warning system based on embedded calculating
technique[C]//IEEE 63rd Vehicular Technology Confer-
ence,2006:2982-2986.
[13] Kang S N,Lee S,Hur J,et al.Multi- lane detection
based on accurate geometric lane estimation in highway
scenarios[C]//Intelligent Vehicles Symposium Proceedings,
2014:221-226.
[14] Yuan Y,Jiang Z,Wang Q.Video- based road detection
learning[J].Neurocomputing,2015,
via online structural
168:336-347.
[15] Kim Z W.Robust
lane detection and tracking in chal-
lenging scenarios[J].IEEE Transactions on Intelligent
Transportation Systems,2008,9(1):16-26.
(上接 135 页)
[7] 陈波 . 基于地理位置的功率感知 Ad Hoc 路由协议研究[D].
器网络贪婪地理路由协议[J]. 计算机研究与发展,2009,
46(5):713-722.
南京:南京理工大学,2013.
[8] 夏辉,贾智平,张志勇,等 . 移动 Ad Hoc 网络中基于链路
稳定性预测的组播路由协议[J]. 计算机学报,2013,36(5):
926-936.
[9] 王慧慧 . 基于信号强度的 MANET 可靠性 QoS 路由选择策
略[D]. 哈尔滨:哈尔滨工业大学,2010.
[12] 李玉龙,黄国策,张衡阳,等 . 移动预测的无人机自组网路
由协议[J]. 空军工程大学学报:自然科学版,2015,16(3):
61-65.
[13] 锁斌,程永生,曾超,等 . 非精确概率下基于证据理论的典
型系统可靠性模型[J].系统仿真学报,2013,25(2):317-321.
[14] 任智 . 无线自组织网络路由协议及应用[M]. 北京:电子工
[10] 郑博,张衡阳,黄国策 . 航空自组网链路动态性分析[J]. 系
业出版社,2015.
统工程与电子技术,2013,35(2):420-424.
[11] 张衡阳,樊玮虹,王玲,等 . 一种实时可靠的移动无线传感
[15] 杨彬,刘健,冯家刚 . 基于拓扑快速变化的 OLSR 改进路
由协议研究[J]. 计算机工程与应用,2015,51(4):105-109.
计算机工程与应用www.ceaj.org
