基于云平台的 NFC 巡检系统+行业应用一、概述 NFC 巡检系统是以 NFC 技术和运营商网络为基础，采用开放式结构设计和模块化功能设计原则，实现集 NFC 标签登记、数据采集、内容录入、刷卡数据实时上传、记录管理、查询统计以及报表分析等于一体的智能化管理系统。二、系统组成系统由 NFC 标签、巡检 APP 和 Tip-NFC 云平台三部分组成（另外必须具有支持 NFC 的智能手机，由于属于手机通用设备，本方案不多描述）。 1) NFC 标签：不同的设备和场所采用不同形式的标签，以保证标签的可靠使用。 2) 巡检 APP：采用手机号为账号，登录系统后，才能读取 NFC 标签。登录系统，APP 自动连接云平台更新巡更路线、考勤点等数据，使用者直接读取 NFC 标签，APP 会自动上传记录，并进行语音提醒。 3) Tip-NFC 云平台：由通信服务器、数据库服务器以及 WEB 服务器组成，实现数据的接收、存储、分析以及用户管理、报表分析等功能。安徽电科恒钛智能科技有限公司 2016.04

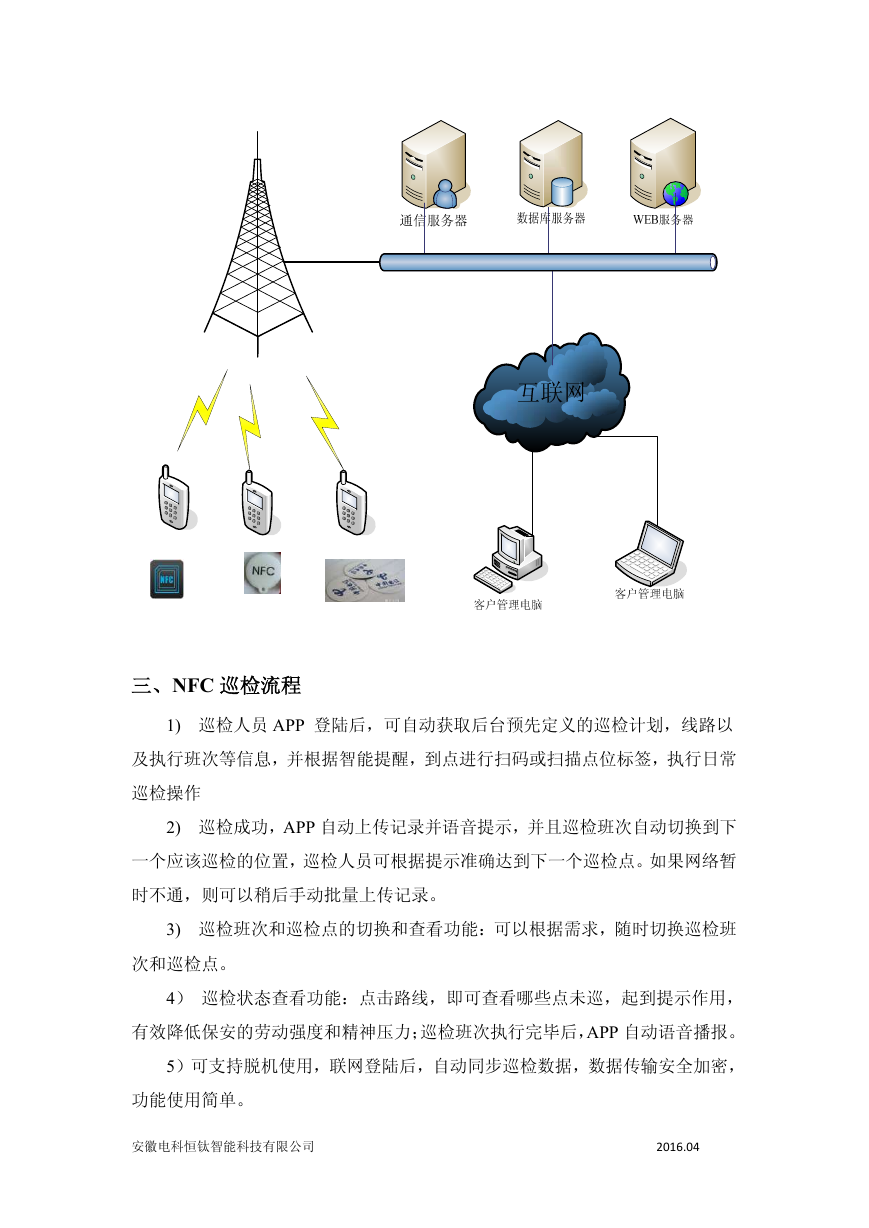

网络拓扑图如下：安徽电科恒钛智能科技有限公司 2016.04

三、NFC 巡检流程 1) 巡检人员 APP 登陆后，可自动获取后台预先定义的巡检计划，线路以及执行班次等信息，并根据智能提醒，到点进行扫码或扫描点位标签，执行日常巡检操作 2) 巡检成功，APP 自动上传记录并语音提示，并且巡检班次自动切换到下一个应该巡检的位置，巡检人员可根据提示准确达到下一个巡检点。如果网络暂时不通，则可以稍后手动批量上传记录。 3) 巡检班次和巡检点的切换和查看功能：可以根据需求，随时切换巡检班次和巡检点。 4）巡检状态查看功能：点击路线，即可查看哪些点未巡，起到提示作用，有效降低保安的劳动强度和精神压力；巡检班次执行完毕后，APP 自动语音播报。 5）可支持脱机使用，联网登陆后，自动同步巡检数据，数据传输安全加密，功能使用简单。安徽电科恒钛智能科技有限公司 2016.04

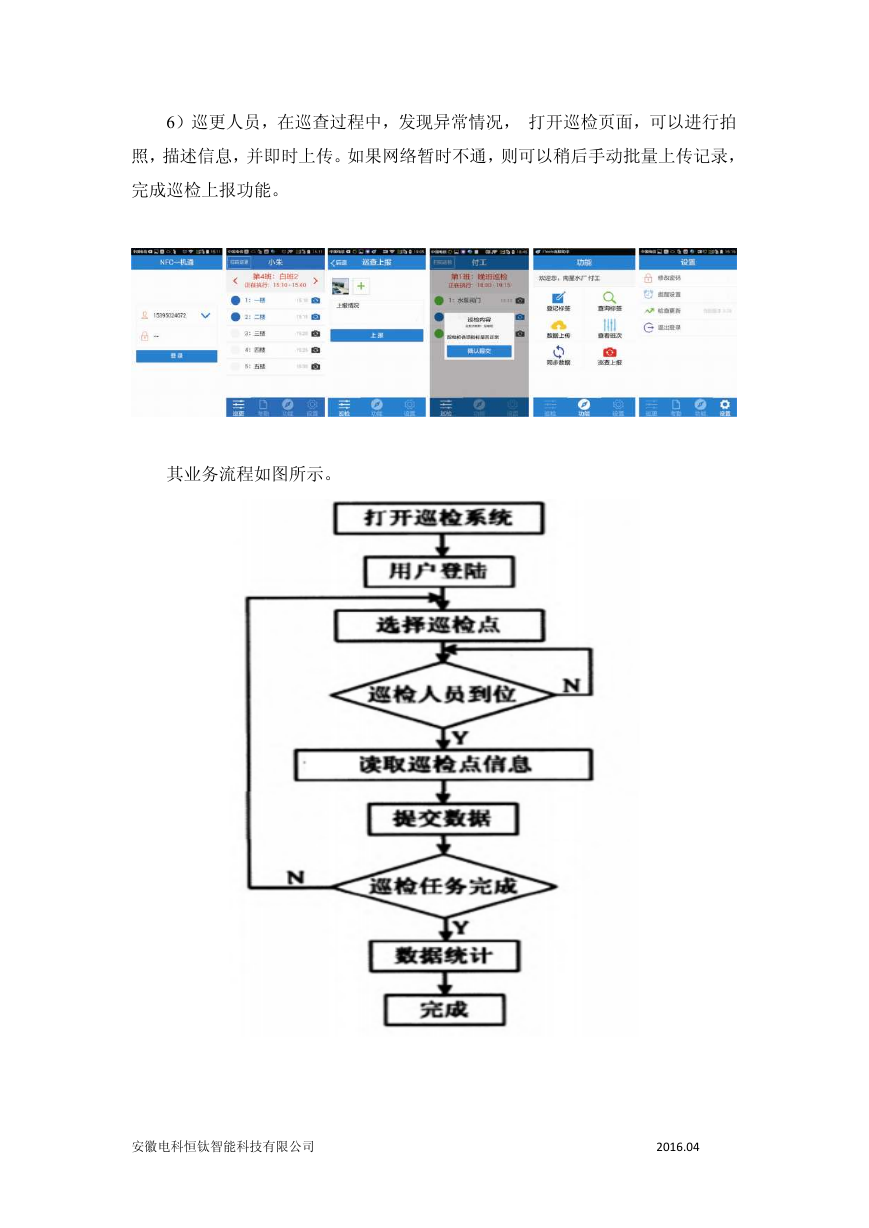

6）巡更人员，在巡查过程中，发现异常情况，打开巡检页面，可以进行拍照，描述信息，并即时上传。如果网络暂时不通，则可以稍后手动批量上传记录，完成巡检上报功能。其业务流程如图所示。安徽电科恒钛智能科技有限公司 2016.04

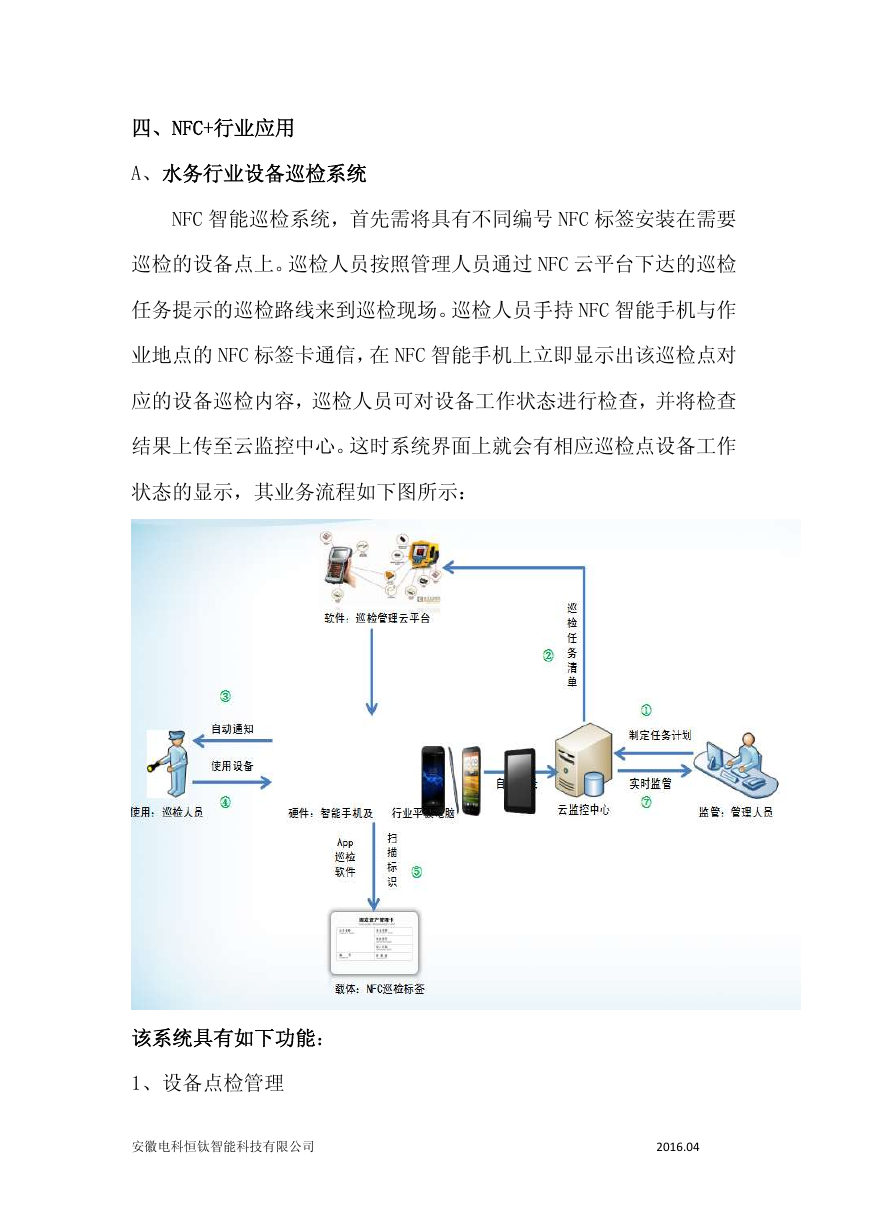

四、NFC+行业应用 A、水务行业设备巡检系统 NFC 智能巡检系统，首先需将具有不同编号 NFC 标签安装在需要巡检的设备点上。巡检人员按照管理人员通过 NFC 云平台下达的巡检任务提示的巡检路线来到巡检现场。巡检人员手持 NFC 智能手机与作业地点的 NFC 标签卡通信，在 NFC 智能手机上立即显示出该巡检点对应的设备巡检内容，巡检人员可对设备工作状态进行检查，并将检查结果上传至云监控中心。这时系统界面上就会有相应巡检点设备工作状态的显示，其业务流程如下图所示：该系统具有如下功能： 1、设备点检管理安徽电科恒钛智能科技有限公司 2016.04

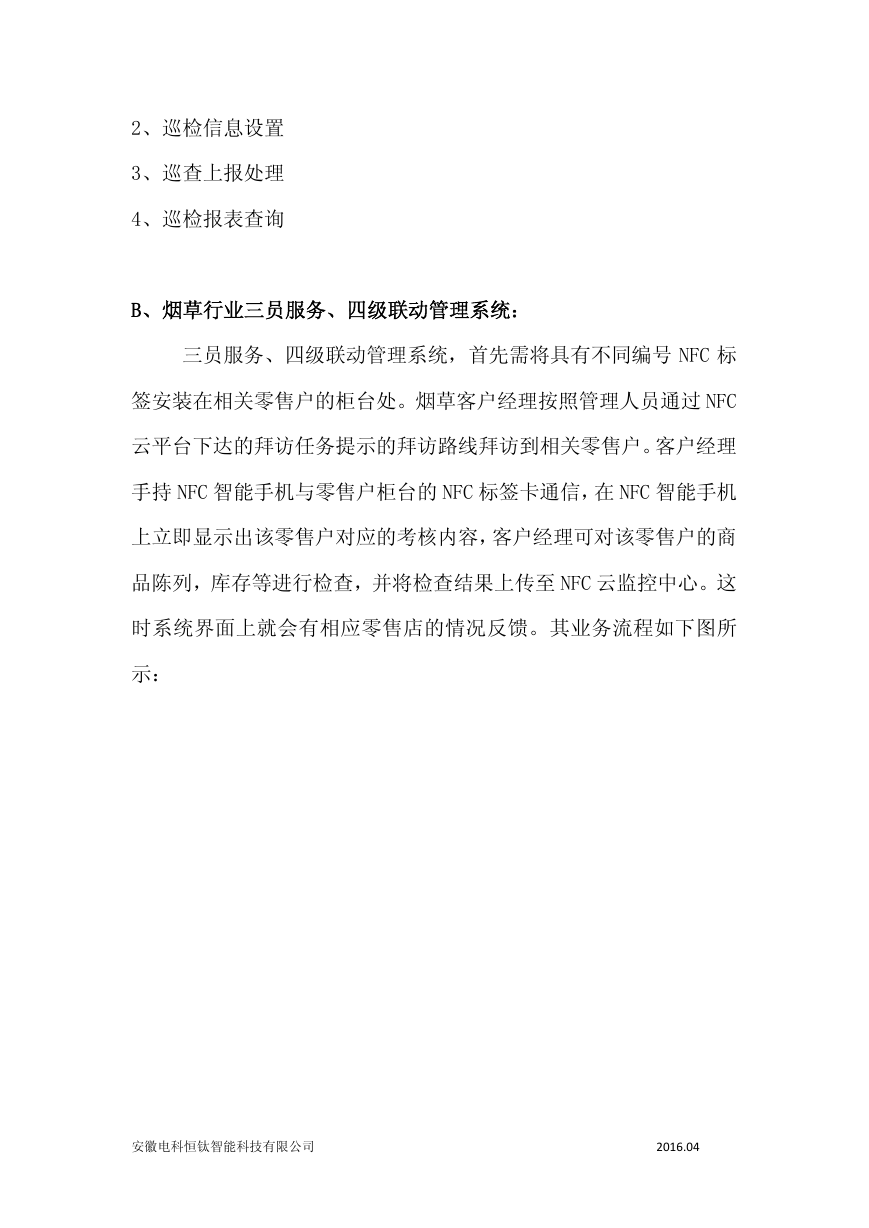

2、巡检信息设置 3、巡查上报处理 4、巡检报表查询 B、烟草行业三员服务、四级联动管理系统：三员服务、四级联动管理系统，首先需将具有不同编号 NFC 标签安装在相关零售户的柜台处。烟草客户经理按照管理人员通过 NFC 云平台下达的拜访任务提示的拜访路线拜访到相关零售户。客户经理手持 NFC 智能手机与零售户柜台的 NFC 标签卡通信，在 NFC 智能手机上立即显示出该零售户对应的考核内容，客户经理可对该零售户的商品陈列，库存等进行检查，并将检查结果上传至 NFC 云监控中心。这时系统界面上就会有相应零售店的情况反馈。其业务流程如下图所示：安徽电科恒钛智能科技有限公司 2016.04

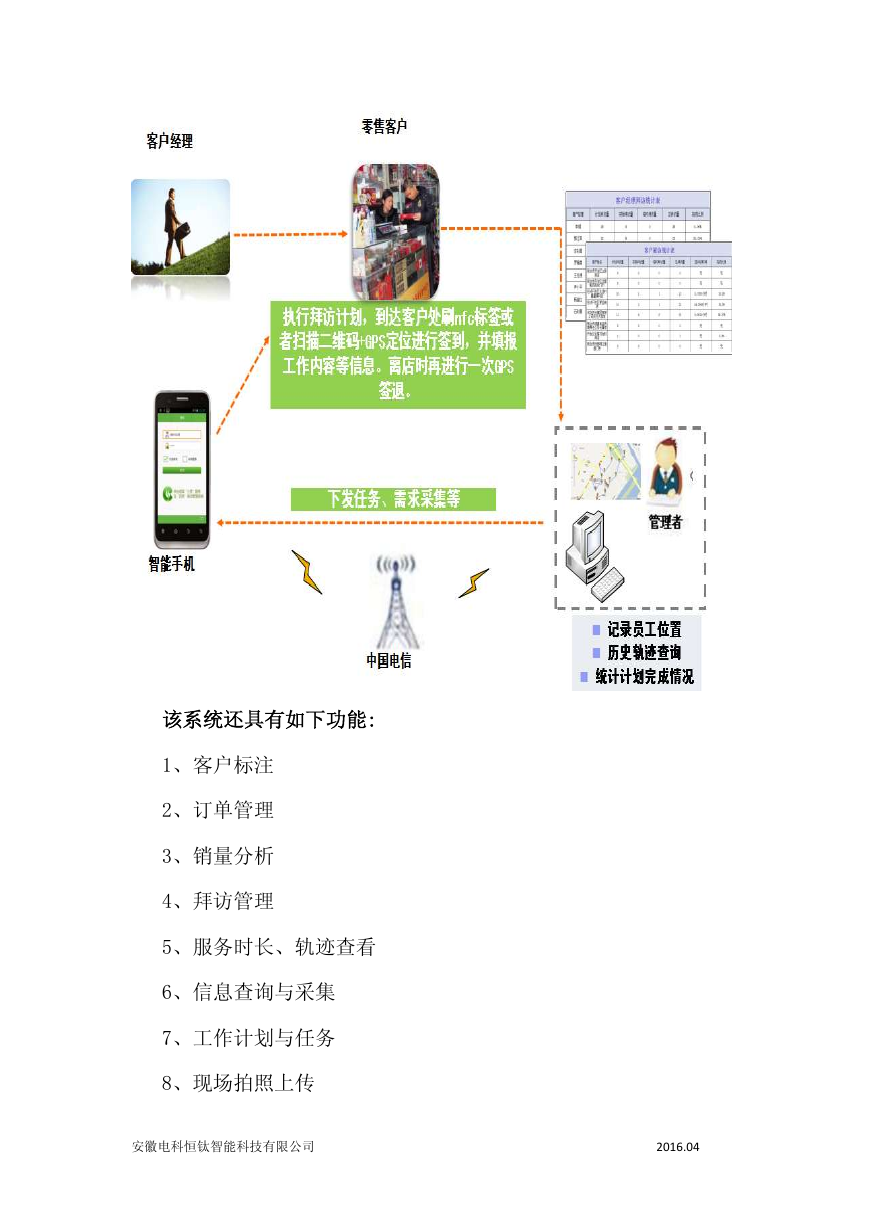

该系统还具有如下功能: 1、客户标注 2、订单管理 3、销量分析 4、拜访管理 5、服务时长、轨迹查看 6、信息查询与采集 7、工作计划与任务 8、现场拍照上传安徽电科恒钛智能科技有限公司 2016.04

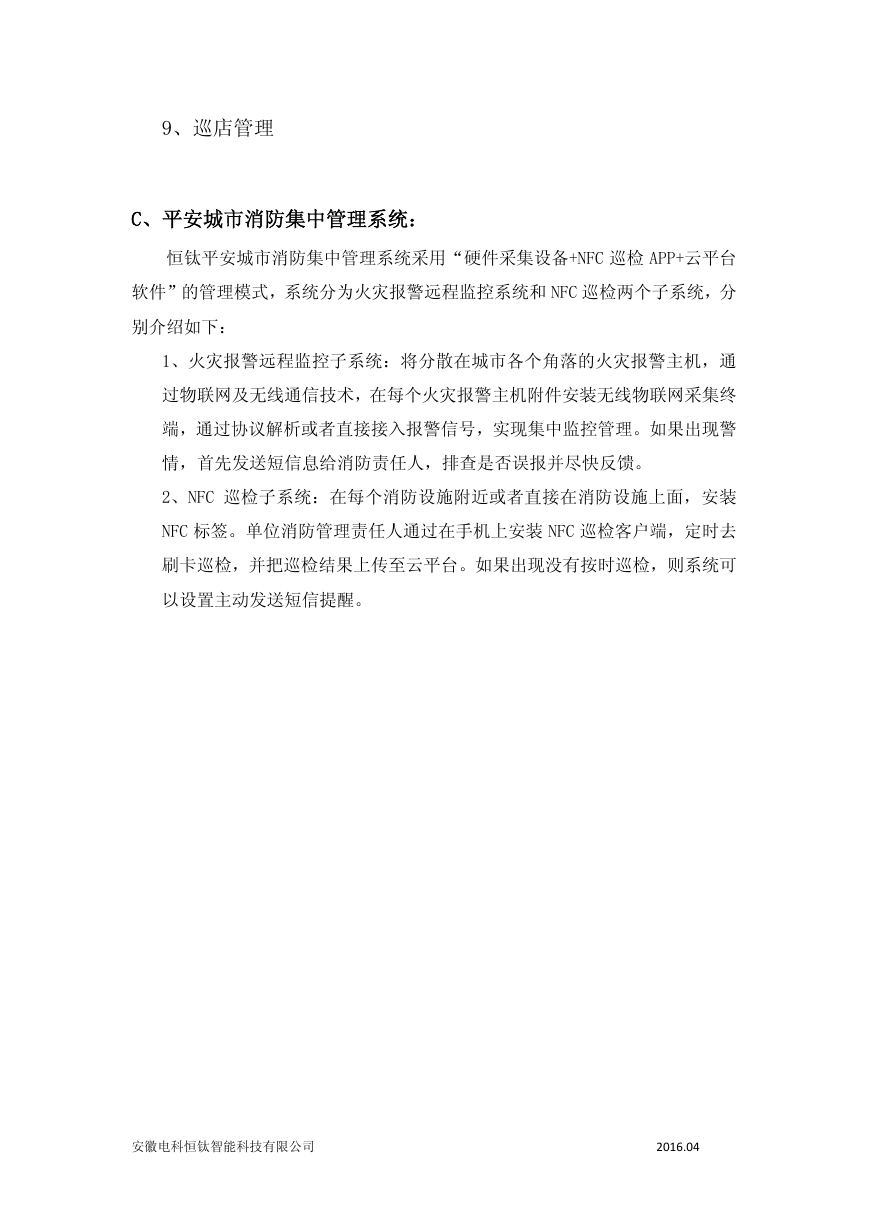

9、巡店管理 C、平安城市消防集中管理系统：恒钛平安城市消防集中管理系统采用“硬件采集设备+NFC 巡检 APP+云平台软件”的管理模式，系统分为火灾报警远程监控系统和 NFC 巡检两个子系统，分别介绍如下： 1、火灾报警远程监控子系统：将分散在城市各个角落的火灾报警主机，通过物联网及无线通信技术，在每个火灾报警主机附件安装无线物联网采集终端，通过协议解析或者直接接入报警信号，实现集中监控管理。如果出现警情，首先发送短信息给消防责任人，排查是否误报并尽快反馈。 2、NFC 巡检子系统：在每个消防设施附近或者直接在消防设施上面，安装 NFC 标签。单位消防管理责任人通过在手机上安装 NFC 巡检客户端，定时去刷卡巡检，并把巡检结果上传至云平台。如果出现没有按时巡检，则系统可以设置主动发送短信提醒。安徽电科恒钛智能科技有限公司 2016.04
