华为Magic2 原厂图 维修流程图 不识USB.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.19M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

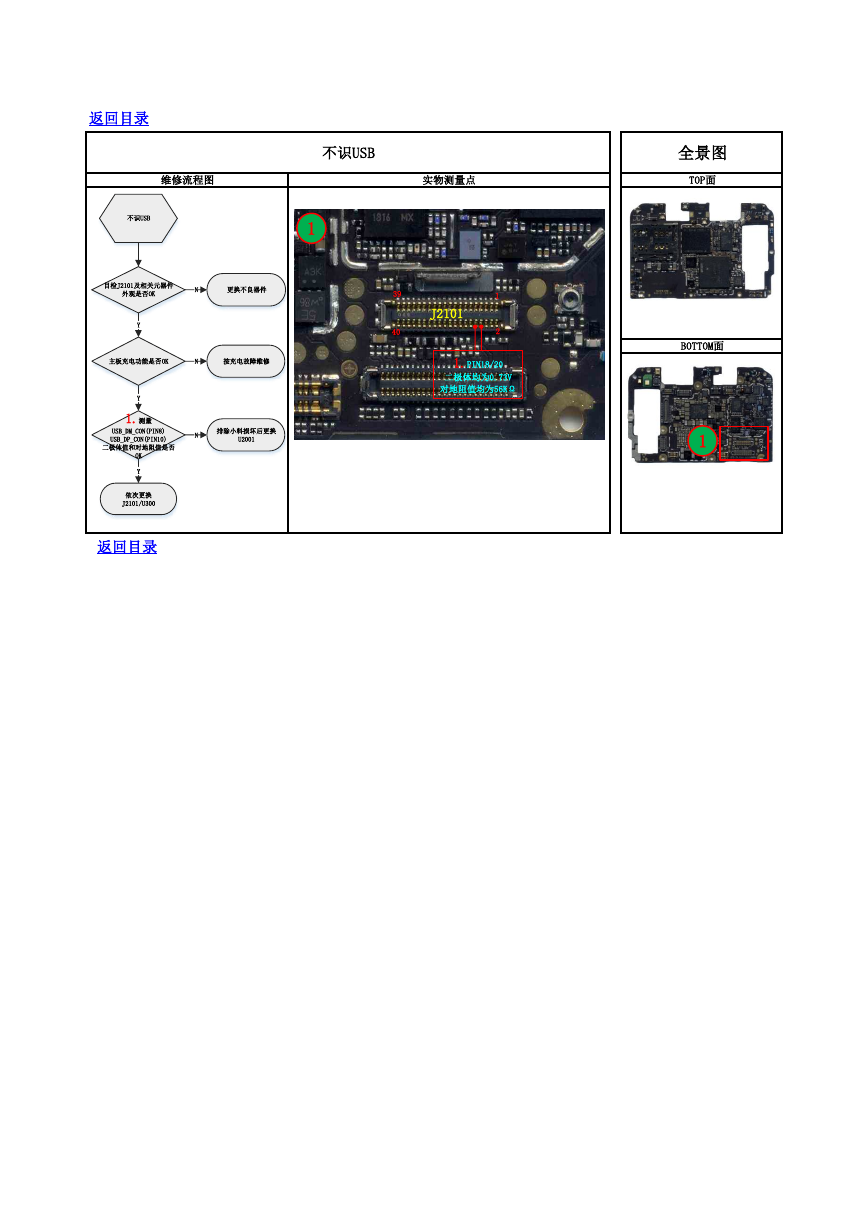

    返回目录 不识USB 维修流程图 实物测量点 1 39 40 J2101 1 2 1.PIN18/20 二极体均为0.73V 对地阻值均为56KΩ 返回目录 全景图 TOP面 BOTTOM面 1 目检J2101及相关元器件外观是否OK不识USB更换不良器件NNYYYN主板充电功能是否OK按充电故障维修1.测量USB_DM_CON(PIN8)USB_DP_CON(PIN10)二极体值和对地阻值是否OK 排除小料损坏后更换U2001依次更换J2101/U300
