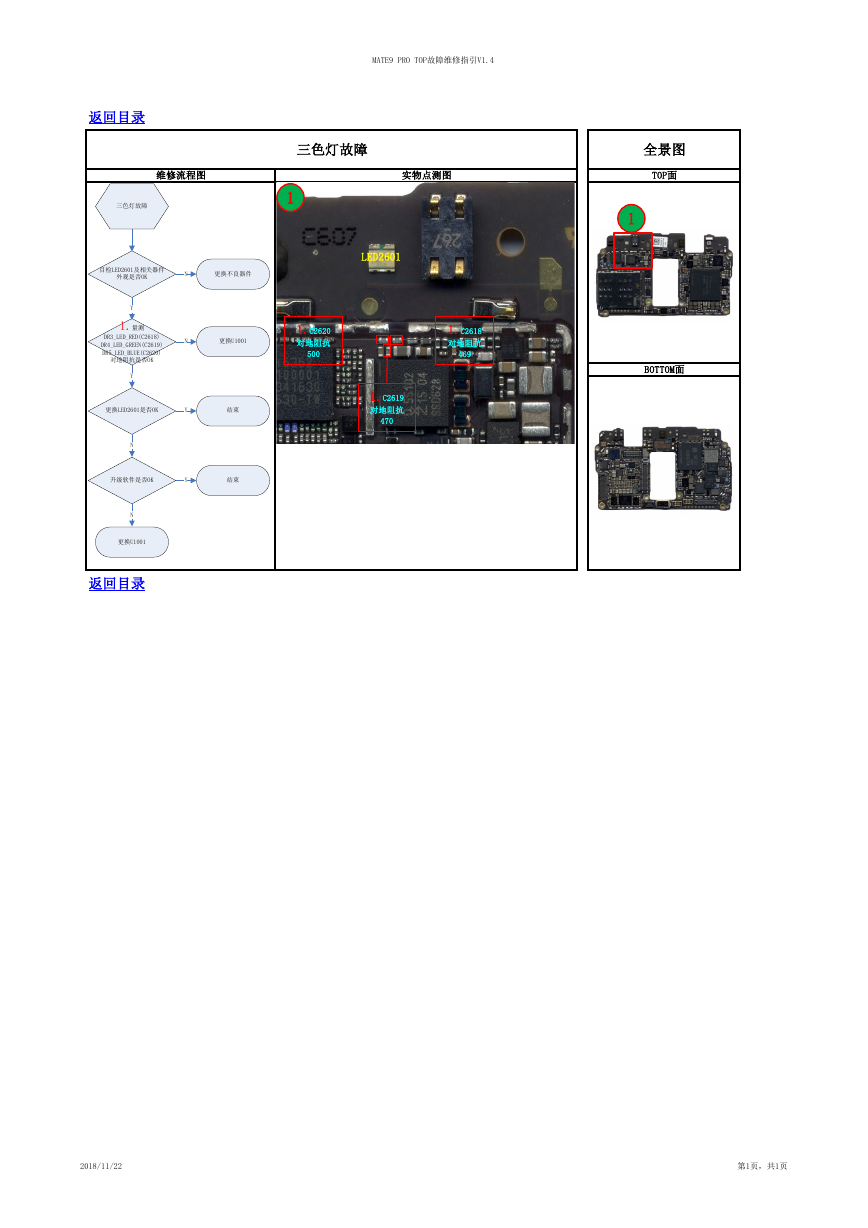

MATE9 PRO TOP故障维修指引V1.4 返回目录 三色灯故障 维修流程图 实物点测图 三色灯故障 1 目检LED2601及相关器件 外观是否OK N 更换不良器件 LED2601 Y 1.量测 DR3_LED_RED(C2618) DR4_LED_GREEN(C2619) DR5_LED_BLUE(C2620) 对地阻抗是否OK Y N 更换U1001 1.C2620 对地阻抗 500 1.C2618 对地阻抗 469 1.C2619 对地阻抗 470 更换LED2601是否OK Y 结束 N 升级软件是否OK Y 结束 N 更换U1001 返回目录 全景图 TOP面 1 BOTTOM面 2018/11/22 第1页，共1页
