SONY索尼数码摄像机-PDW-F355L/F355K说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.96M 资料格式：pdf 举报版权申诉

第1页 / 共168页

第2页 / 共168页

第3页 / 共168页

第4页 / 共168页

第5页 / 共168页

第6页 / 共168页

第7页 / 共168页

第8页 / 共168页

前言

使用之前

隔行信号的帧频指示

第1章概述

产品配置

特点

摄像机特点

光盘驱动器的特点 (VDR)

输入/输出特性

其它功能

部件的位置和功能

前面

右侧

LCD监视器上的状态显示

左侧和上部

后面

VCL-719BXS 自动调焦镜头（随PDW-F335K附带）

DXF-20W取景器

取景器屏幕上显示的状态

第2章准备工作

安装和更换锂电池

准备电源

使用电池组

使用 AC转接器

设置使用区域和帧频

第一次使用本机

设置帧频

设置内部时钟的日期和时间

准备镜头

安装镜头

调整基面焦距

调整取景器

分离取景器

调整取景器位置

调整目镜焦距和屏幕（亮度、对比度和轮廓增强）

安装5英寸电子取景器

使用肩带

调整肩托位置

安装三角架

使用视频灯

准备音频输入系统

使用附带的麦克风

使用外部麦克风

安装UHF合成调谐器

连接线路输入音频设备

连接远程控制设备

连接

连接外部视频监视器

使用i.LINK连接

使用PDZ-1的连接

第3章记录和播放

使用光盘

使用光盘进行记录和播放

使用时的注意事项

写保护光盘

装入和取出光盘

格式化光盘

处理记录非正常结束时的光盘（恢复功能）

拍摄的基本步骤

记录-基本操作

选择记录格式

调整黑平衡/白平衡

设置电子快门

调整光圈

调整音频电平

设置时间数据

特殊拍摄情况的设置

删除剪辑

记录拍摄标志

在记录时间设定缩略图图像

记录-实用操作

记录时间不连续的视频（Interval Rec（间隔记录）功能）

开始预存几秒钟图像数据的拍摄（图像缓存功能）

自动指定用户定义剪辑标题

分配用户自定义剪辑和剪辑列表名称

使用剪辑连续记录功能记录

播放

正常播放

检查最后两秒的记录（查看记录）

在彩色视频监视器上检查记录

缩略图搜索

使用缩略图搜索

切换缩略图屏幕中显示的信息

改变剪辑的缩略图像（索引帧）

通过搜索基本标志定位帧

使用章节功能搜索

使用扩展功能搜索

播放剪辑列表

锁定（写保护）剪辑

删除剪辑

第4章场景选择

概述

创建剪辑列表

将子剪辑包含到当前剪辑列表

使用扩展功能增加子剪辑

使用章节功能添加子剪辑

编辑剪辑列表

记录子剪辑

调整子剪辑的In/Out 点（整理）

删除子剪辑

将当前剪辑列表保存到光盘

设置当前剪辑列表的开始时间代码

在缩略图上切换信息显示

管理剪辑列表

从光盘中读取一个剪辑列表作为当前剪辑列表

从光盘中删除剪辑列表

排序剪辑列表

使用 PDZ-1 Proxy Browsing Software

第5章菜单显示和详细设置

菜单的结构和操作

TOP菜单

菜单列表

显示菜单

基本菜单操作

使用 USER菜单（菜单操作示例）

编辑USER菜单

将USER菜单设置重置为标准设置

将USER菜单设置重置为工厂预设值

设置取景器屏幕和LCD监视器上的状态显示

选择显示项目

更改确认/调整进度消息

设置标志显示

设置取景器屏幕显示

记录颜色棒中添加的拍摄数据

设置拍摄ID

显示状态信息

使用菜单进行的调整和设置

设置GAIN开关位置的增益值

选择输出信号

手动设置色温

指定自动白平衡设置的补偿

选择伽马表

进行低干扰设置

为ASSIGN开关指定功能

选择镜头文件

选择宽高比例

关于 CCD 扫描模式

第6章保存或加载用户设置数据

保存或加载用户文件

使用“Memory Stick”（记忆棒）

将USER菜单数据（用户文件）保存到“Memory Stick”（记忆棒）

从“Memory Stick”（记忆棒）加载保存的数据

保存或加载场景文件

保存场景文件

加载场景文件

将摄像机的设置重置到标准设置

第7章文件操作

概述

目录结构

文件操作限制

文件存取模式文件操作

通过FAM连接记录连续时间代码

附录

有关操作的重要事项

CCD 图像传感器的特有现象

水汽冷凝

维护

拍摄前测试摄像机

维护

关于电池端子的注意事项

操作警告

故障排除

使用UMID数据

MPEG-4 许可

关于i.LINK

关于“Memory Stick”（记忆棒）

规格说明

选购元件和附件表

词汇

索引

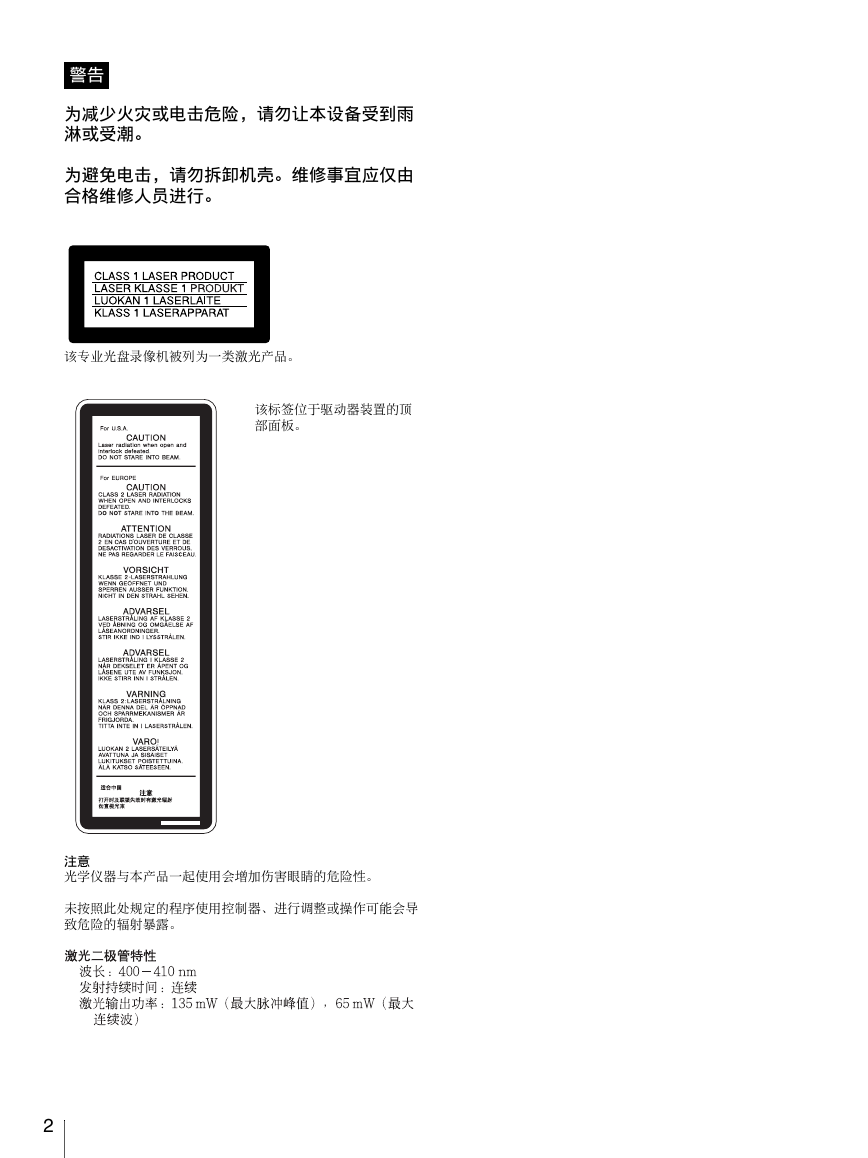

警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。该专业光盘录像机被列为一类激光产品。该标签位于驱动器装置的顶部面板。注意光学仪器与本产品一起使用会增加伤害眼睛的危险性。未按照此处规定的程序使用控制器、进行调整或操作可能会导致危险的辐射暴露。 2

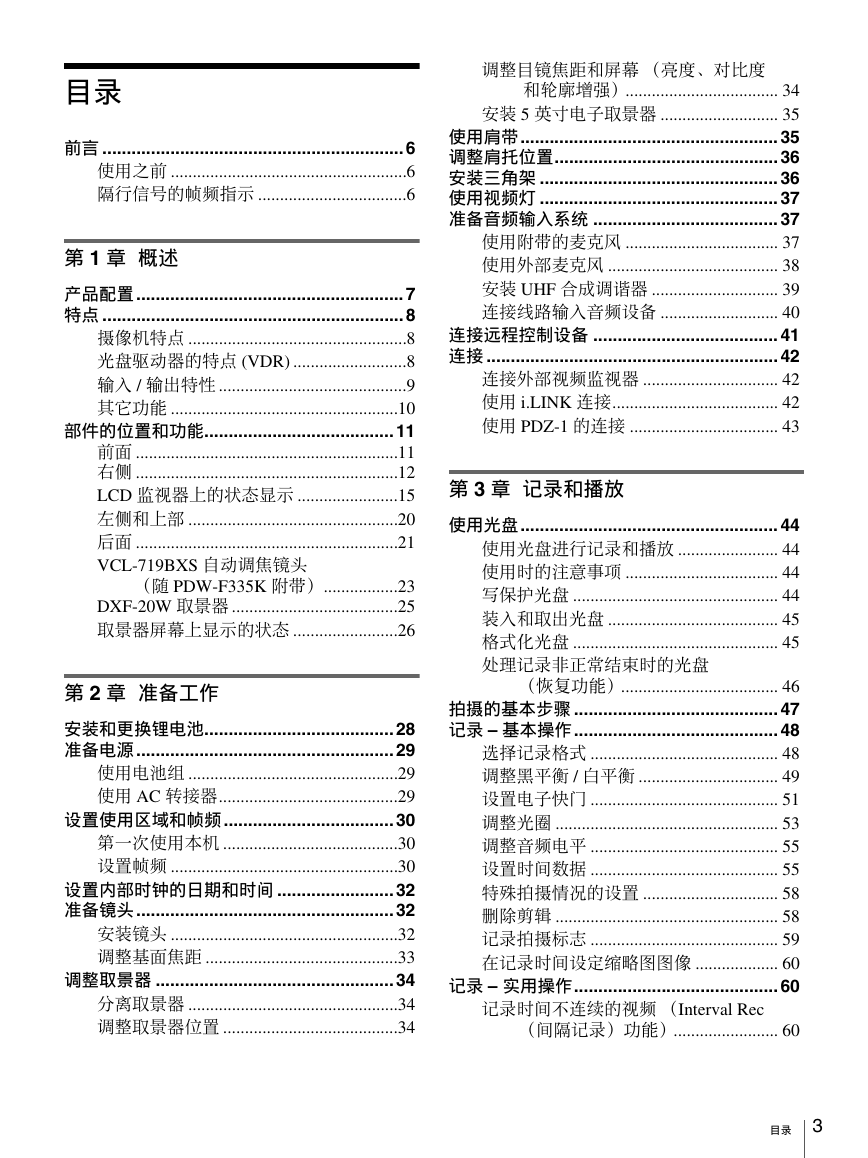

目录前言 .............................................................. 6 使用之前 ......................................................6 隔行信号的帧频指示 ..................................6 第 1 章概述产品配置 ....................................................... 7 特点 .............................................................. 8 摄像机特点 ..................................................8 光盘驱动器的特点 (VDR) ..........................8 输入 / 输出特性 ...........................................9 其它功能 ....................................................10 部件的位置和功能....................................... 11 前面 ............................................................11 右侧 ............................................................12 LCD 监视器上的状态显示 .......................15 左侧和上部 ................................................20 后面 ............................................................21 VCL-719BXS 自动调焦镜头（随 PDW-F335K 附带）.................23 DXF-20W 取景器 ......................................25 取景器屏幕上显示的状态 ........................26 第 2 章准备工作安装和更换锂电池....................................... 28 准备电源 ..................................................... 29 使用电池组 ................................................29 使用 AC 转接器.........................................29 设置使用区域和帧频 ................................... 30 第一次使用本机 ........................................30 设置帧频 ....................................................30 设置内部时钟的日期和时间 ........................ 32 准备镜头 ..................................................... 32 安装镜头 ....................................................32 调整基面焦距 ............................................33 调整取景器 ................................................. 34 分离取景器 ................................................34 调整取景器位置 ........................................34 调整目镜焦距和屏幕（亮度、对比度和轮廓增强）................................... 34 安装 5 英寸电子取景器 ........................... 35 使用肩带..................................................... 35 调整肩托位置.............................................. 36 安装三角架 ................................................. 36 使用视频灯 ................................................. 37 准备音频输入系统 ...................................... 37 使用附带的麦克风 ................................... 37 使用外部麦克风 ....................................... 38 安装 UHF 合成调谐器 ............................. 39 连接线路输入音频设备 ........................... 40 连接远程控制设备 ...................................... 41 连接 ............................................................ 42 连接外部视频监视器 ............................... 42 使用 i.LINK 连接...................................... 42 使用 PDZ-1 的连接 .................................. 43 第 3 章记录和播放使用光盘..................................................... 44 使用光盘进行记录和播放 ....................... 44 使用时的注意事项 ................................... 44 写保护光盘 ............................................... 44 装入和取出光盘 ....................................... 45 格式化光盘 ............................................... 45 处理记录非正常结束时的光盘（恢复功能）.................................... 46 拍摄的基本步骤 .......................................... 47 记录 – 基本操作.......................................... 48 选择记录格式 ........................................... 48 调整黑平衡 / 白平衡 ................................ 49 设置电子快门 ........................................... 51 调整光圈 ................................................... 53 调整音频电平 ........................................... 55 设置时间数据 ........................................... 55 特殊拍摄情况的设置 ............................... 58 删除剪辑 ................................................... 58 记录拍摄标志 ........................................... 59 在记录时间设定缩略图图像 ................... 60 记录 – 实用操作.......................................... 60 记录时间不连续的视频（Interval Rec （间隔记录）功能）........................ 60 目录 3

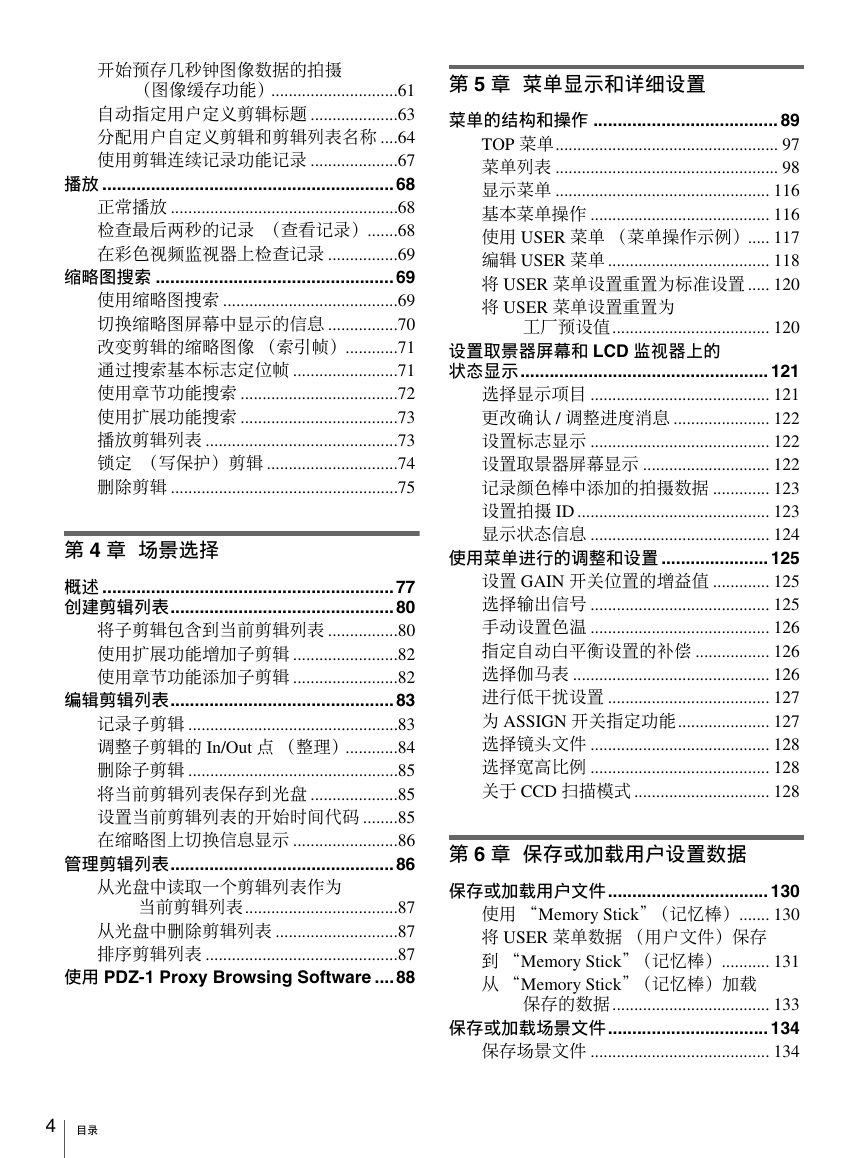

开始预存几秒钟图像数据的拍摄（图像缓存功能）.............................61 自动指定用户定义剪辑标题 ....................63 分配用户自定义剪辑和剪辑列表名称 ....64 使用剪辑连续记录功能记录 ....................67 播放 ............................................................68 正常播放 ....................................................68 检查最后两秒的记录（查看记录）.......68 在彩色视频监视器上检查记录 ................69 缩略图搜索 ................................................. 69 使用缩略图搜索 ........................................69 切换缩略图屏幕中显示的信息 ................70 改变剪辑的缩略图像（索引帧）............71 通过搜索基本标志定位帧 ........................71 使用章节功能搜索 ....................................72 使用扩展功能搜索 ....................................73 播放剪辑列表 ............................................73 锁定（写保护）剪辑 ..............................74 删除剪辑 ....................................................75 第 4 章场景选择概述 ............................................................77 创建剪辑列表..............................................80 将子剪辑包含到当前剪辑列表 ................80 使用扩展功能增加子剪辑 ........................82 使用章节功能添加子剪辑 ........................82 编辑剪辑列表..............................................83 记录子剪辑 ................................................83 调整子剪辑的 In/Out 点（整理）............84 删除子剪辑 ................................................85 将当前剪辑列表保存到光盘 ....................85 设置当前剪辑列表的开始时间代码 ........85 在缩略图上切换信息显示 ........................86 管理剪辑列表..............................................86 从光盘中读取一个剪辑列表作为当前剪辑列表...................................87 从光盘中删除剪辑列表 ............................87 排序剪辑列表 ............................................87 使用 PDZ-1 Proxy Browsing Software ....88 第 5 章菜单显示和详细设置菜单的结构和操作 ...................................... 89 TOP 菜单................................................... 97 菜单列表 ................................................... 98 显示菜单 ................................................. 116 基本菜单操作 ......................................... 116 使用 USER 菜单（菜单操作示例）..... 117 编辑 USER 菜单 ..................................... 118 将 USER 菜单设置重置为标准设置 ..... 120 将 USER 菜单设置重置为工厂预设值.................................... 120 设置取景器屏幕和 LCD 监视器上的状态显示................................................... 121 选择显示项目 ......................................... 121 更改确认 / 调整进度消息 ...................... 122 设置标志显示 ......................................... 122 设置取景器屏幕显示 ............................. 122 记录颜色棒中添加的拍摄数据 ............. 123 设置拍摄 ID ............................................ 123 显示状态信息 ......................................... 124 使用菜单进行的调整和设置 ...................... 125 设置 GAIN 开关位置的增益值 ............. 125 选择输出信号 ......................................... 125 手动设置色温 ......................................... 126 指定自动白平衡设置的补偿 ................. 126 选择伽马表 ............................................. 126 进行低干扰设置 ..................................... 127 为 ASSIGN 开关指定功能..................... 127 选择镜头文件 ......................................... 128 选择宽高比例 ......................................... 128 关于 CCD 扫描模式 ............................... 128 第 6 章保存或加载用户设置数据保存或加载用户文件................................. 130 使用 “Memory Stick”（记忆棒）....... 130 将 USER 菜单数据（用户文件）保存到 “Memory Stick”（记忆棒）........... 131 从 “Memory Stick”（记忆棒）加载保存的数据.................................... 133 保存或加载场景文件................................. 134 保存场景文件 ......................................... 134 4 目录

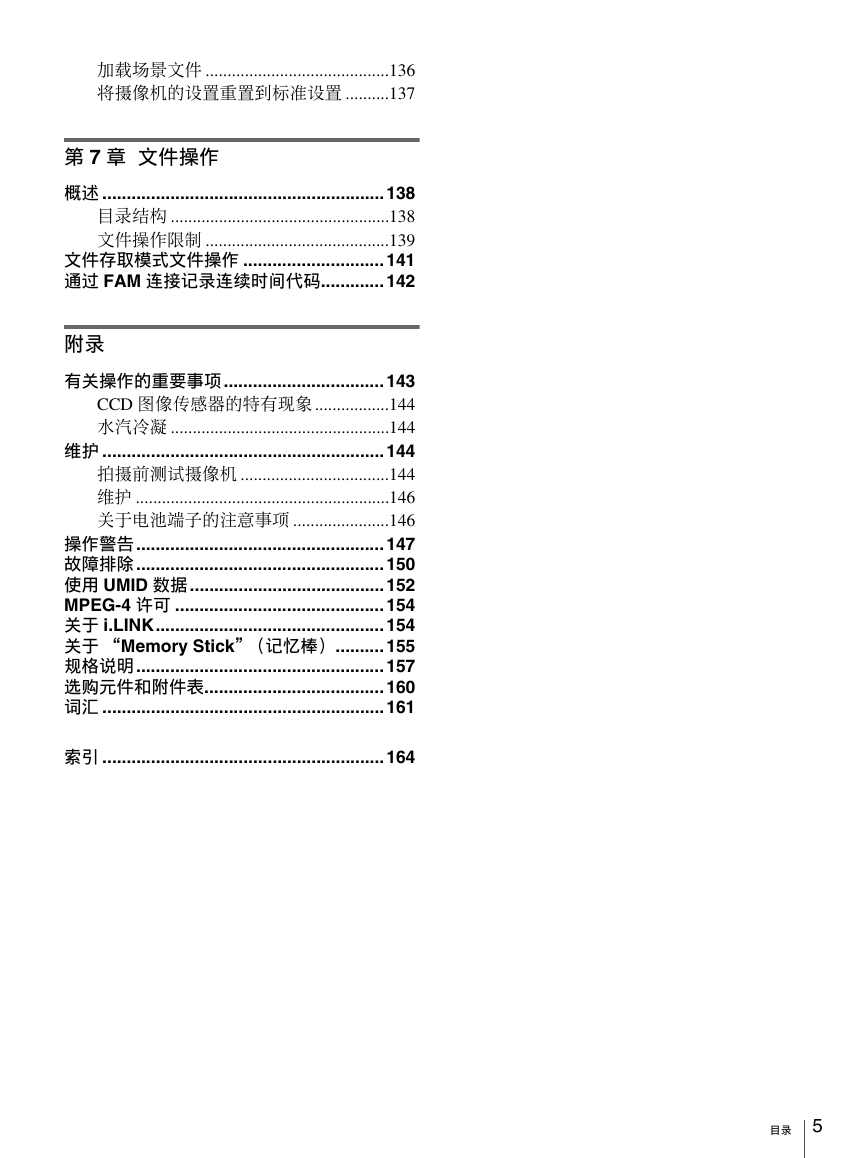

加载场景文件 ..........................................136 将摄像机的设置重置到标准设置 ..........137 第 7 章文件操作概述 ..........................................................138 目录结构 ..................................................138 文件操作限制 ..........................................139 文件存取模式文件操作 ............................. 141 通过 FAM 连接记录连续时间代码............. 142 附录有关操作的重要事项 ................................. 143 CCD 图像传感器的特有现象 .................144 水汽冷凝 ..................................................144 维护 ..........................................................144 拍摄前测试摄像机 ..................................144 维护 ..........................................................146 关于电池端子的注意事项 ......................146 操作警告 ................................................... 147 故障排除 ................................................... 150 使用 UMID 数据 ........................................152 MPEG-4 许可 ........................................... 154 关于 i.LINK............................................... 154 关于 “Memory Stick”（记忆棒）.......... 155 规格说明 ................................................... 157 选购元件和附件表..................................... 160 词汇 ..........................................................161 索引 ..........................................................164 目录 5

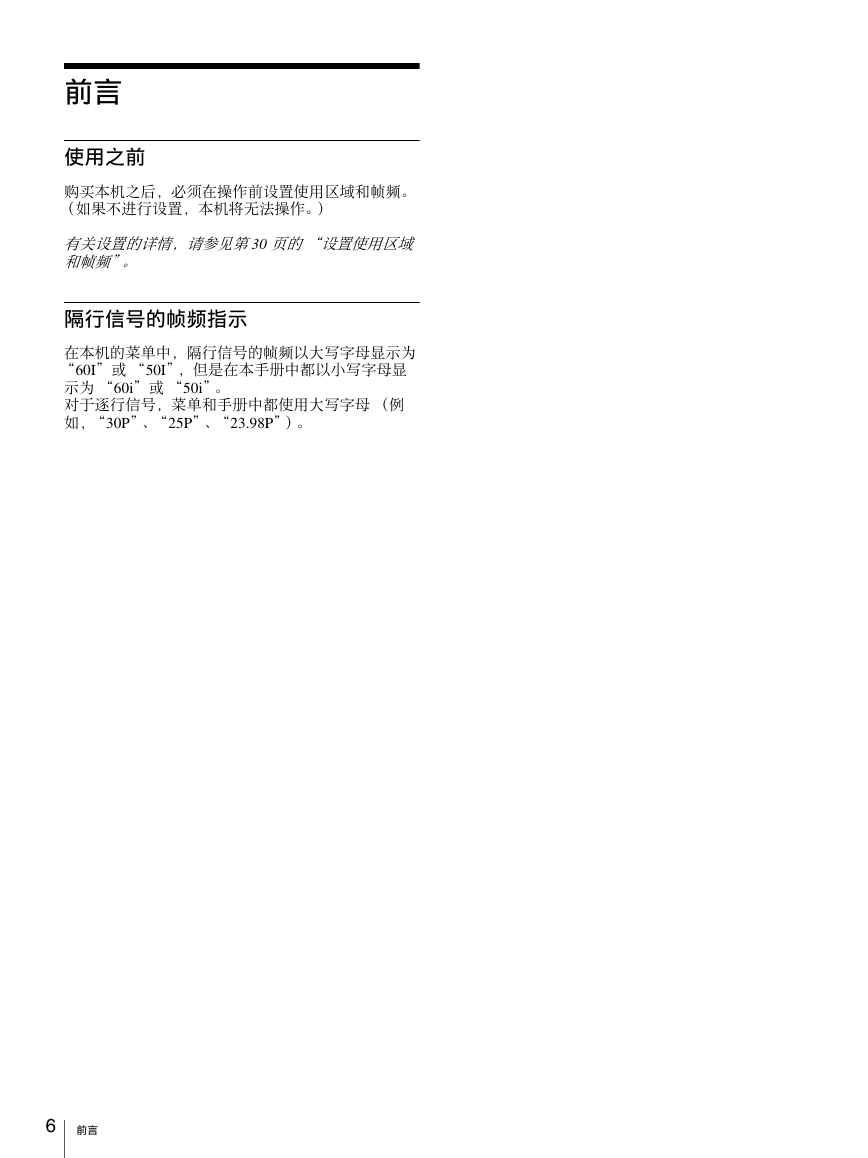

前言使用之前购买本机之后，必须在操作前设置使用区域和帧频。（如果不进行设置，本机将无法操作。）有关设置的详情，请参见第30 页的“设置使用区域和帧频”。隔行信号的帧频指示在本机的菜单中，隔行信号的帧频以大写字母显示为 “60I”或 “50I”，但是在本手册中都以小写字母显示为 “60i”或 “50i”。对于逐行信号，菜单和手册中都使用大写字母（例如，“30P”、“25P”、“23.98P”）。 6 前言

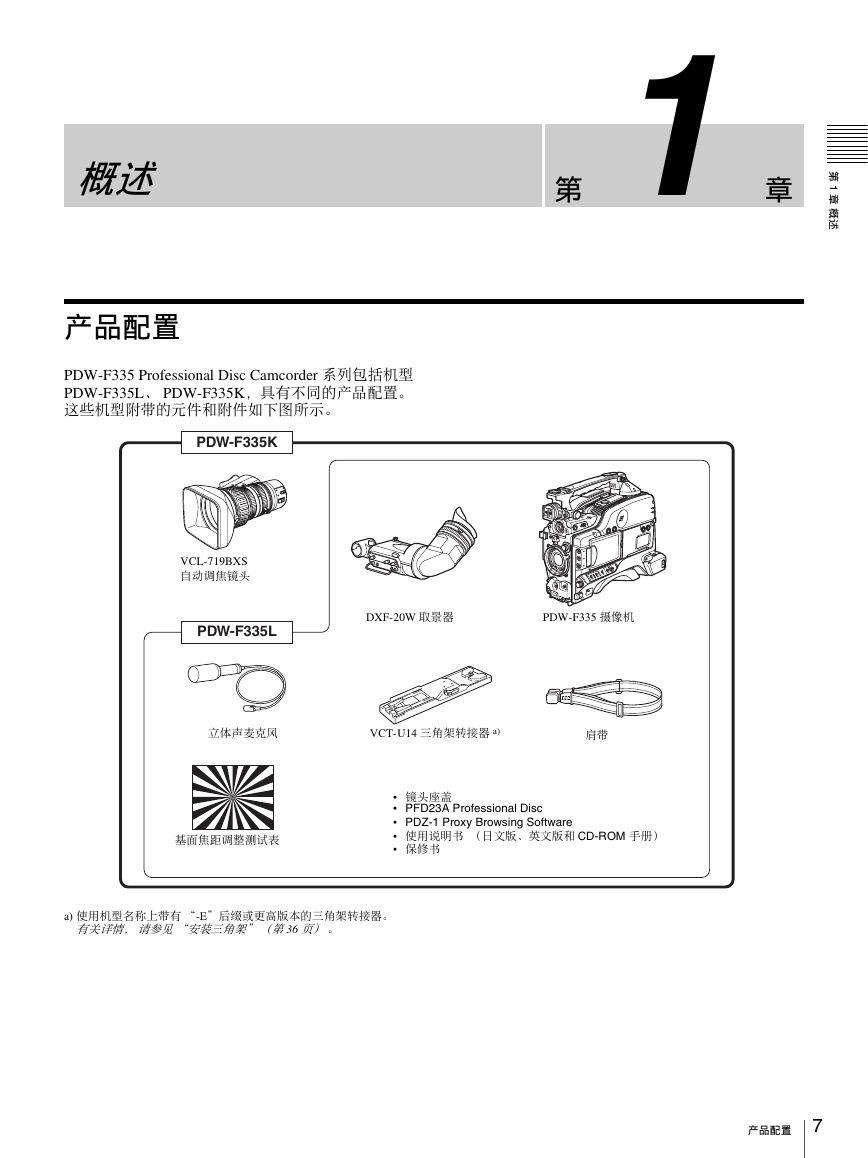

述1 章第 1 章概第概述产品配置 PDW-F335 Professional Disc Camcorder 系列包括机型 PDW-F335L、 PDW-F335K，具有不同的产品配置。这些机型附带的元件和附件如下图所示。 PDW-F335K VCL-719BXS 自动调焦镜头 PDW-F335L DXF-20W 取景器 PDW-F335 摄像机立体声麦克风 VCT-U14 三角架转接器 a) 肩带基面焦距调整测试表 • 镜头座盖 PFD23A Professional Disc PDZ-1 Proxy Browsing Software 使用说明书（日文版、英文版和 CD-ROM 手册）保修书 a) 使用机型名称上带有 “-E”后缀或更高版本的三角架转接器。有关详情，请参见“安装三角架” （第36 页）。产品配置 7

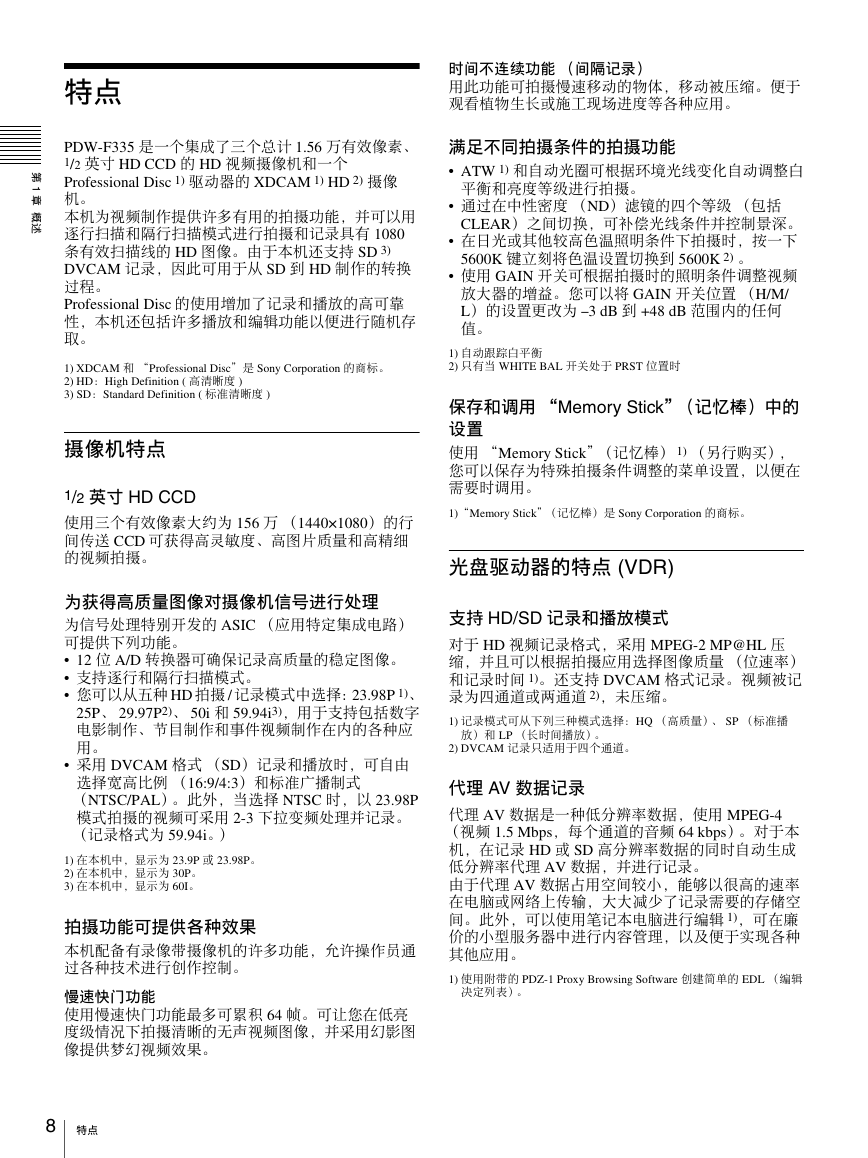

时间不连续功能（间隔记录）用此功能可拍摄慢速移动的物体，移动被压缩。便于观看植物生长或施工现场进度等各种应用。满足不同拍摄条件的拍摄功能 ATW 1) 和自动光圈可根据环境光线变化自动调整白平衡和亮度等级进行拍摄。通过在中性密度（ND）滤镜的四个等级（包括 CLEAR）之间切换，可补偿光线条件并控制景深。在日光或其他较高色温照明条件下拍摄时，按一下 5600K 键立刻将色温设置切换到 5600K 2) 。使用 GAIN 开关可根据拍摄时的照明条件调整视频放大器的增益。您可以将 GAIN 开关位置（H/M/ L）的设置更改为 –3 dB 到 +48 dB 范围内的任何值。 1) 自动跟踪白平衡 2) 只有当 WHITE BAL 开关处于 PRST 位置时保存和调用 “Memory Stick”（记忆棒）中的设置使用 “Memory Stick”（记忆棒） 1) （另行购买），您可以保存为特殊拍摄条件调整的菜单设置，以便在需要时调用。 1)“Memory Stick”（记忆棒）是 Sony Corporation 的商标。光盘驱动器的特点 (VDR) 支持 HD/SD 记录和播放模式对于 HD 视频记录格式，采用 MPEG-2 MP@HL 压缩，并且可以根据拍摄应用选择图像质量（位速率）和记录时间 1)。还支持 DVCAM 格式记录。视频被记录为四通道或两通道 2)，未压缩。 1) 记录模式可从下列三种模式选择：HQ （高质量）、 SP （标准播放）和 LP （长时间播放）。 2) DVCAM 记录只适用于四个通道。代理 AV 数据记录代理 AV 数据是一种低分辨率数据，使用 MPEG-4 （视频 1.5 Mbps，每个通道的音频 64 kbps）。对于本机，在记录 HD 或 SD 高分辨率数据的同时自动生成低分辨率代理 AV 数据，并进行记录。由于代理 AV 数据占用空间较小，能够以很高的速率在电脑或网络上传输，大大减少了记录需要的存储空间。此外，可以使用笔记本电脑进行编辑 1)，可在廉价的小型服务器中进行内容管理，以及便于实现各种其他应用。 1) 使用附带的 PDZ-1 Proxy Browsing Software 创建简单的 EDL （编辑决定列表）。特点第 1 章概述 PDW-F335 是一个集成了三个总计 1.56 万有效像素、 1/2 英寸 HD CCD 的 HD 视频摄像机和一个 Professional Disc 1) 驱动器的 XDCAM 1) HD 2) 摄像机。本机为视频制作提供许多有用的拍摄功能，并可以用逐行扫描和隔行扫描模式进行拍摄和记录具有 1080 条有效扫描线的 HD 图像。由于本机还支持 SD 3) DVCAM 记录，因此可用于从 SD 到 HD 制作的转换过程。 Professional Disc 的使用增加了记录和播放的高可靠性，本机还包括许多播放和编辑功能以便进行随机存取。 1) XDCAM 和 “Professional Disc”是 Sony Corporation 的商标。 2) HD：High Definition ( 高清晰度 ) 3) SD：Standard Definition ( 标准清晰度 ) 摄像机特点 1/2 英寸 HD CCD 使用三个有效像素大约为 156 万（1440×1080）的行间传送 CCD 可获得高灵敏度、高图片质量和高精细的视频拍摄。为获得高质量图像对摄像机信号进行处理为信号处理特别开发的 ASIC （应用特定集成电路）可提供下列功能。 12 位 A/D 转换器可确保记录高质量的稳定图像。支持逐行和隔行扫描模式。您可以从五种 HD 拍摄 / 记录模式中选择：23.98P 1)、 25P、 29.97P2)、 50i 和 59.94i3)，用于支持包括数字电影制作、节目制作和事件视频制作在内的各种应用。采用 DVCAM 格式（SD）记录和播放时，可自由选择宽高比例（16:9/4:3）和标准广播制式（NTSC/PAL）。此外，当选择 NTSC 时，以 23.98P 模式拍摄的视频可采用 2-3 下拉变频处理并记录。（记录格式为 59.94i。） 1) 在本机中，显示为 23.9P 或 23.98P。 2) 在本机中，显示为 30P。 3) 在本机中，显示为 60I。拍摄功能可提供各种效果本机配备有录像带摄像机的许多功能，允许操作员通过各种技术进行创作控制。慢速快门功能使用慢速快门功能最多可累积 64 帧。可让您在低亮度级情况下拍摄清晰的无声视频图像，并采用幻影图像提供梦幻视频效果。 8 特点
