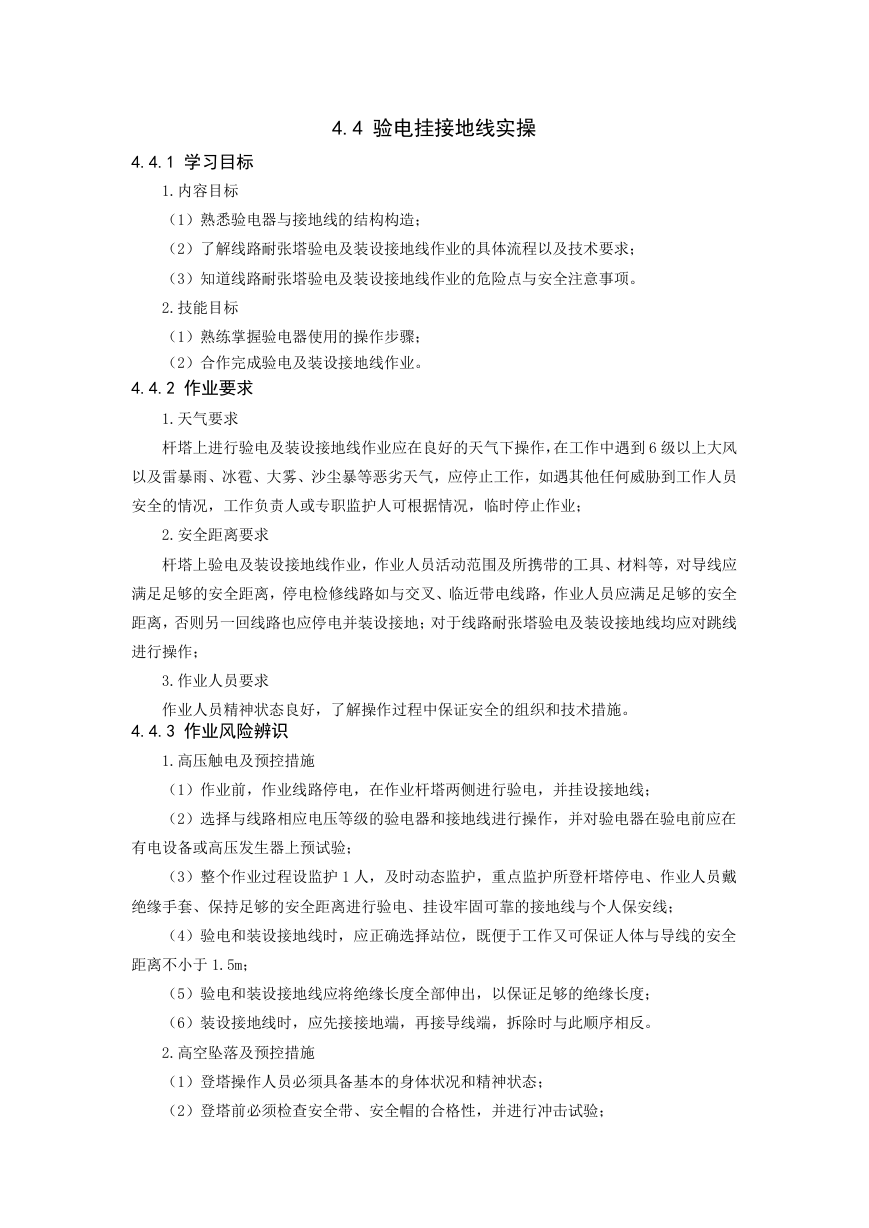

    4.4 验电挂接地线实操 4.4.1 学习目标 1.内容目标 （1）熟悉验电器与接地线的结构构造； （2）了解线路耐张塔验电及装设接地线作业的具体流程以及技术要求； （3）知道线路耐张塔验电及装设接地线作业的危险点与安全注意事项。 2.技能目标 （1）熟练掌握验电器使用的操作步骤； （2）合作完成验电及装设接地线作业。 4.4.2 作业要求 1.天气要求 杆塔上进行验电及装设接地线作业应在良好的天气下操作，在工作中遇到 6 级以上大风 以及雷暴雨、冰雹、大雾、沙尘暴等恶劣天气，应停止工作，如遇其他任何威胁到工作人员 安全的情况，工作负责人或专职监护人可根据情况，临时停止作业； 2.安全距离要求 杆塔上验电及装设接地线作业，作业人员活动范围及所携带的工具、材料等，对导线应 满足足够的安全距离，停电检修线路如与交叉、临近带电线路，作业人员应满足足够的安全 距离，否则另一回线路也应停电并装设接地；对于线路耐张塔验电及装设接地线均应对跳线 进行操作； 3.作业人员要求 作业人员精神状态良好，了解操作过程中保证安全的组织和技术措施。 4.4.3 作业风险辨识 1.高压触电及预控措施 （1）作业前，作业线路停电，在作业杆塔两侧进行验电，并挂设接地线； （2）选择与线路相应电压等级的验电器和接地线进行操作，并对验电器在验电前应在 有电设备或高压发生器上预试验； （3）整个作业过程设监护 1 人，及时动态监护，重点监护所登杆塔停电、作业人员戴 绝缘手套、保持足够的安全距离进行验电、挂设牢固可靠的接地线与个人保安线； （4）验电和装设接地线时，应正确选择站位，既便于工作又可保证人体与导线的安全 距离不小于 1.5m； （5）验电和装设接地线应将绝缘长度全部伸出，以保证足够的绝缘长度； （6）装设接地线时，应先接接地端，再接导线端，拆除时与此顺序相反。 2.高空坠落及预控措施 （1）登塔操作人员必须具备基本的身体状况和精神状态； （2）登塔前必须检查安全带、安全帽的合格性，并进行冲击试验；

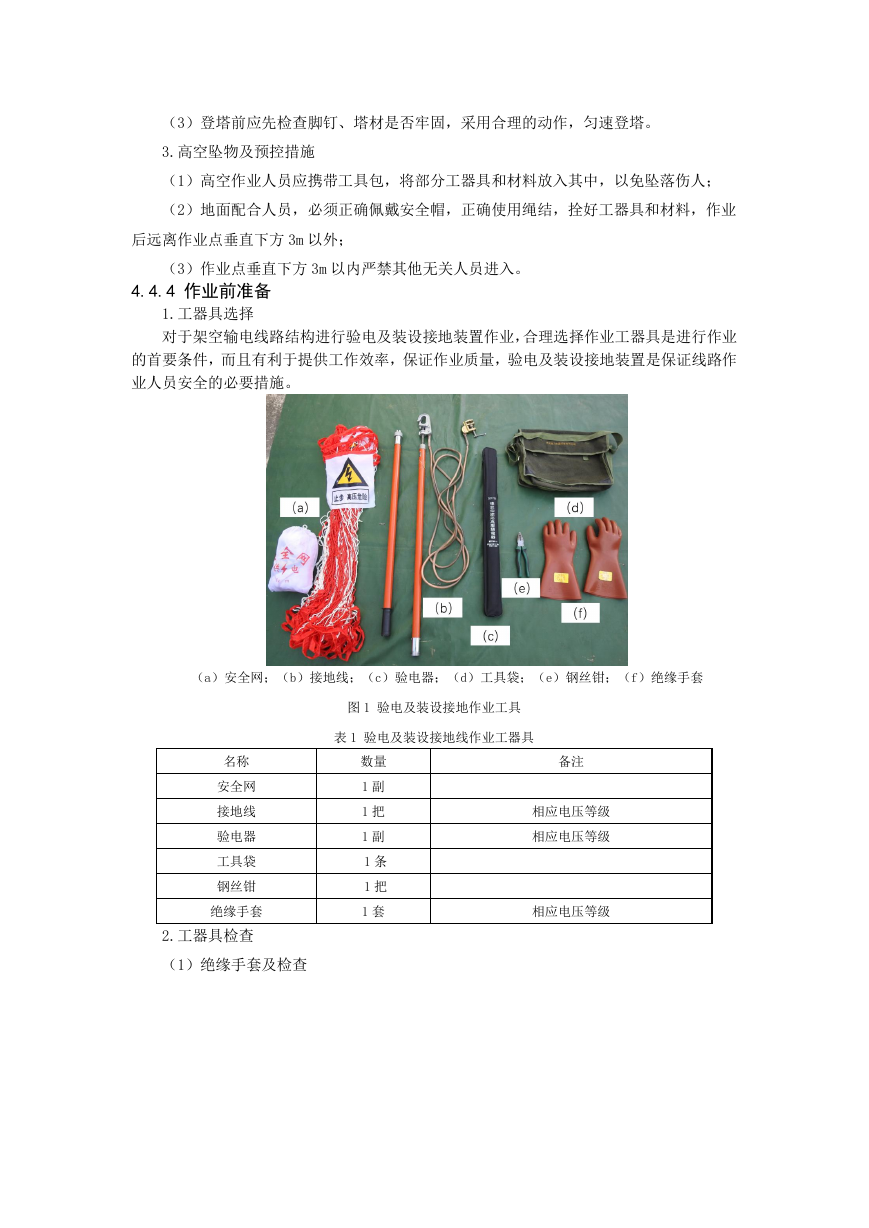

    （3）登塔前应先检查脚钉、塔材是否牢固，采用合理的动作，匀速登塔。 3.高空坠物及预控措施 （1）高空作业人员应携带工具包，将部分工器具和材料放入其中，以免坠落伤人； （2）地面配合人员，必须正确佩戴安全帽，正确使用绳结，拴好工器具和材料，作业 后远离作业点垂直下方 3m 以外； （3）作业点垂直下方 3m 以内严禁其他无关人员进入。 4.4.4 作业前准备 1.工器具选择 对于架空输电线路结构进行验电及装设接地装置作业，合理选择作业工器具是进行作业 的首要条件，而且有利于提供工作效率，保证作业质量，验电及装设接地装置是保证线路作 业人员安全的必要措施。 （a）安全网；（b）接地线；（c）验电器；（d）工具袋；（e）钢丝钳；（f）绝缘手套 图 1 验电及装设接地作业工具 表 1 验电及装设接地线作业工器具 名称 安全网 接地线 验电器 工具袋 钢丝钳 绝缘手套 2.工器具检查 （1）绝缘手套及检查 数量 1 副 1 把 1 副 1 条 1 把 1 套 备注 相应电压等级 相应电压等级 相应电压等级

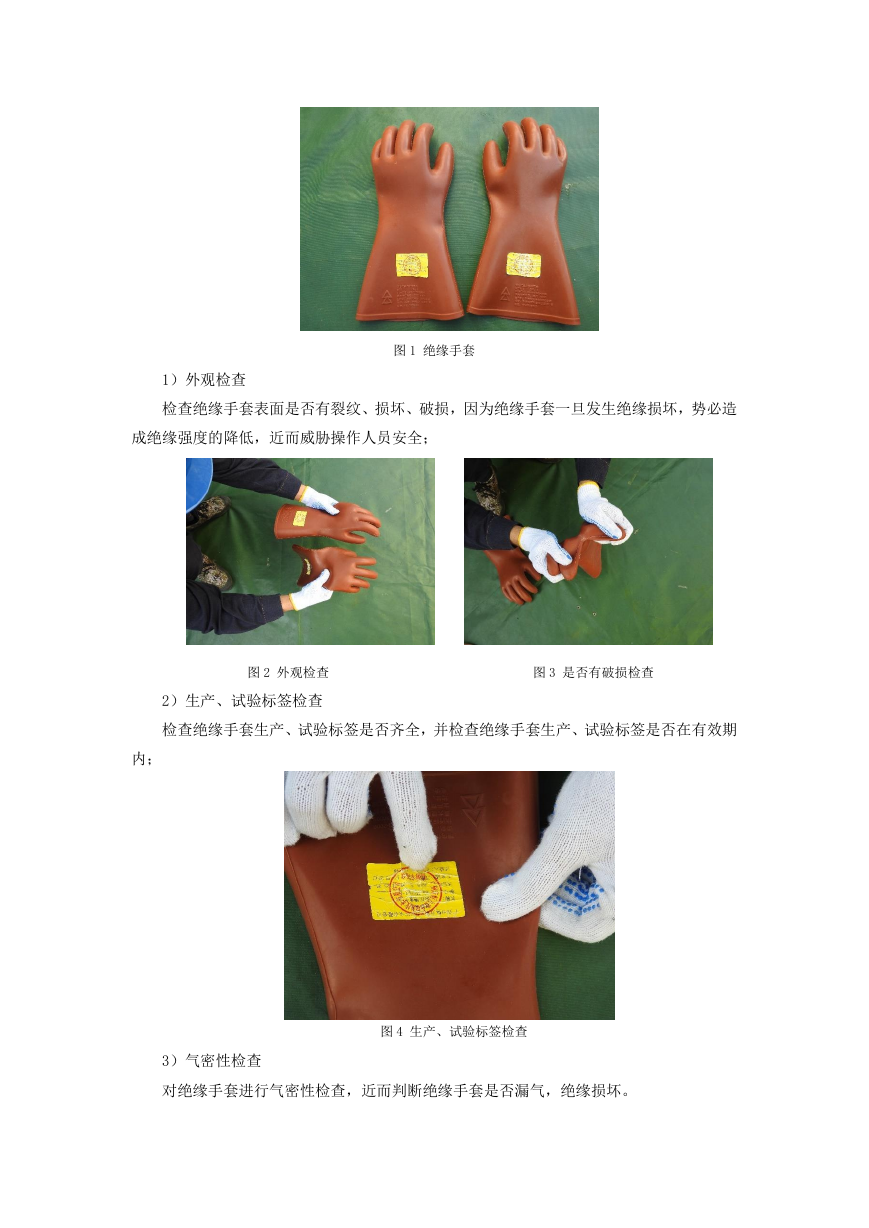

    图 1 绝缘手套 1）外观检查 检查绝缘手套表面是否有裂纹、损坏、破损，因为绝缘手套一旦发生绝缘损坏，势必造 成绝缘强度的降低，近而威胁操作人员安全； 图 2 外观检查 图 3 是否有破损检查 2）生产、试验标签检查 检查绝缘手套生产、试验标签是否齐全，并检查绝缘手套生产、试验标签是否在有效期 内； 图 4 生产、试验标签检查 3）气密性检查 对绝缘手套进行气密性检查，近而判断绝缘手套是否漏气，绝缘损坏。

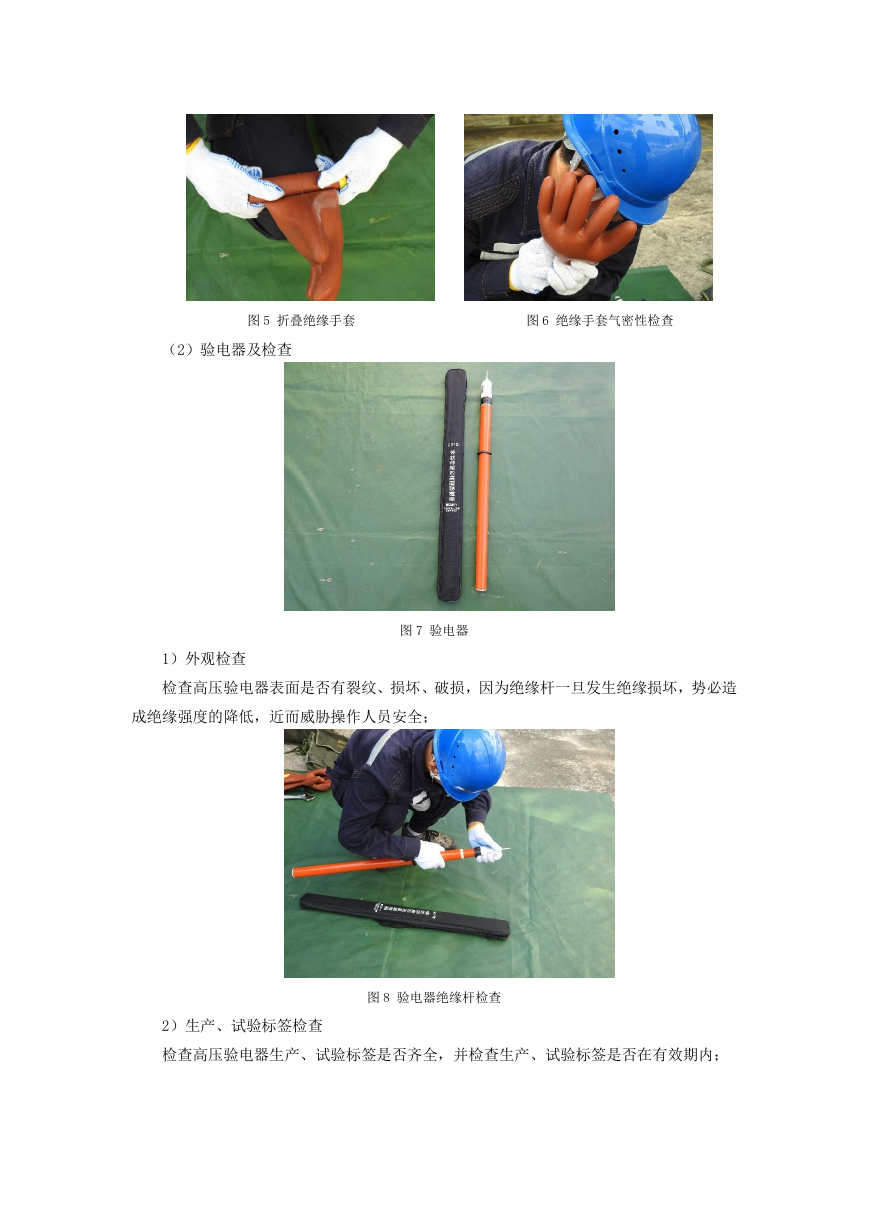

    图 5 折叠绝缘手套 图 6 绝缘手套气密性检查 （2）验电器及检查 图 7 验电器 1）外观检查 检查高压验电器表面是否有裂纹、损坏、破损，因为绝缘杆一旦发生绝缘损坏，势必造 成绝缘强度的降低，近而威胁操作人员安全； 图 8 验电器绝缘杆检查 2）生产、试验标签检查 检查高压验电器生产、试验标签是否齐全，并检查生产、试验标签是否在有效期内；

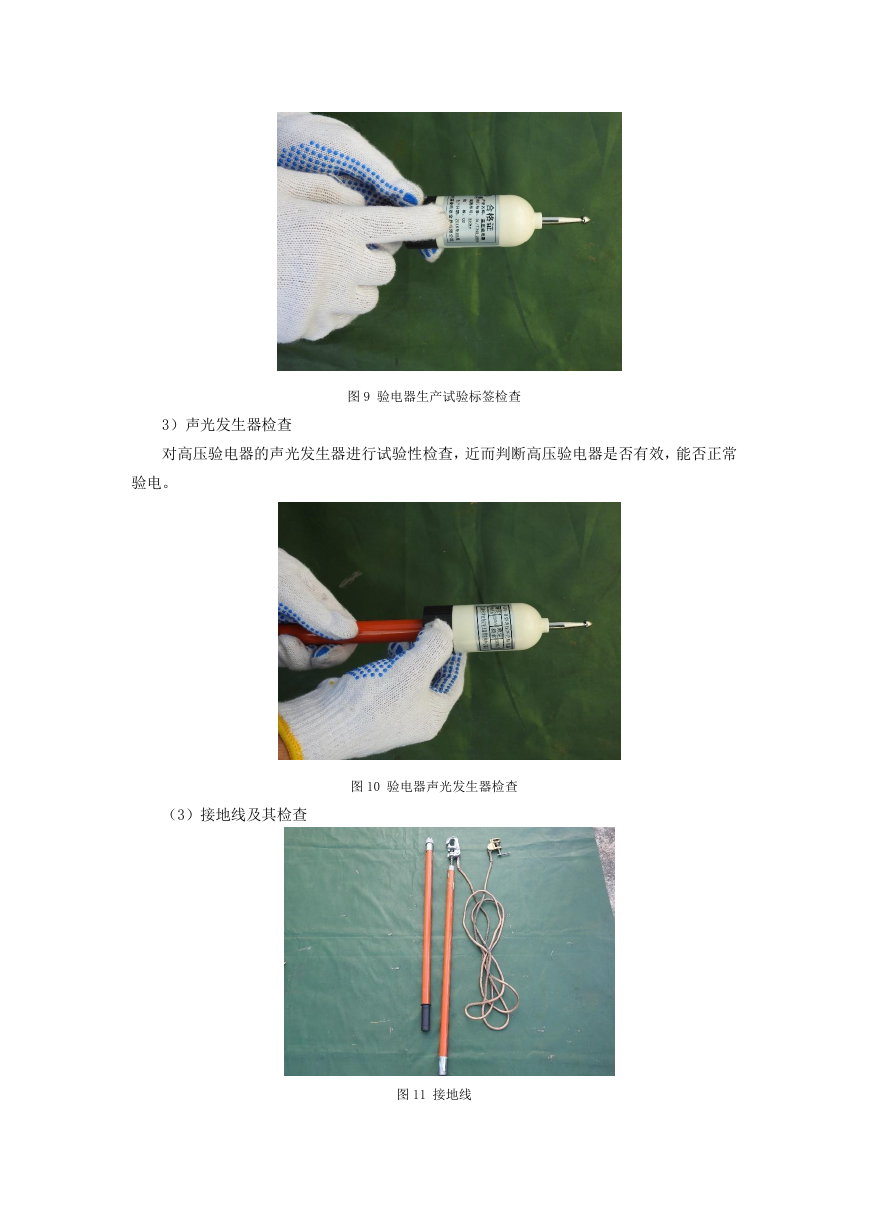

    图 9 验电器生产试验标签检查 3）声光发生器检查 对高压验电器的声光发生器进行试验性检查，近而判断高压验电器是否有效，能否正常 验电。 （3）接地线及其检查 图 10 验电器声光发生器检查 图 11 接地线

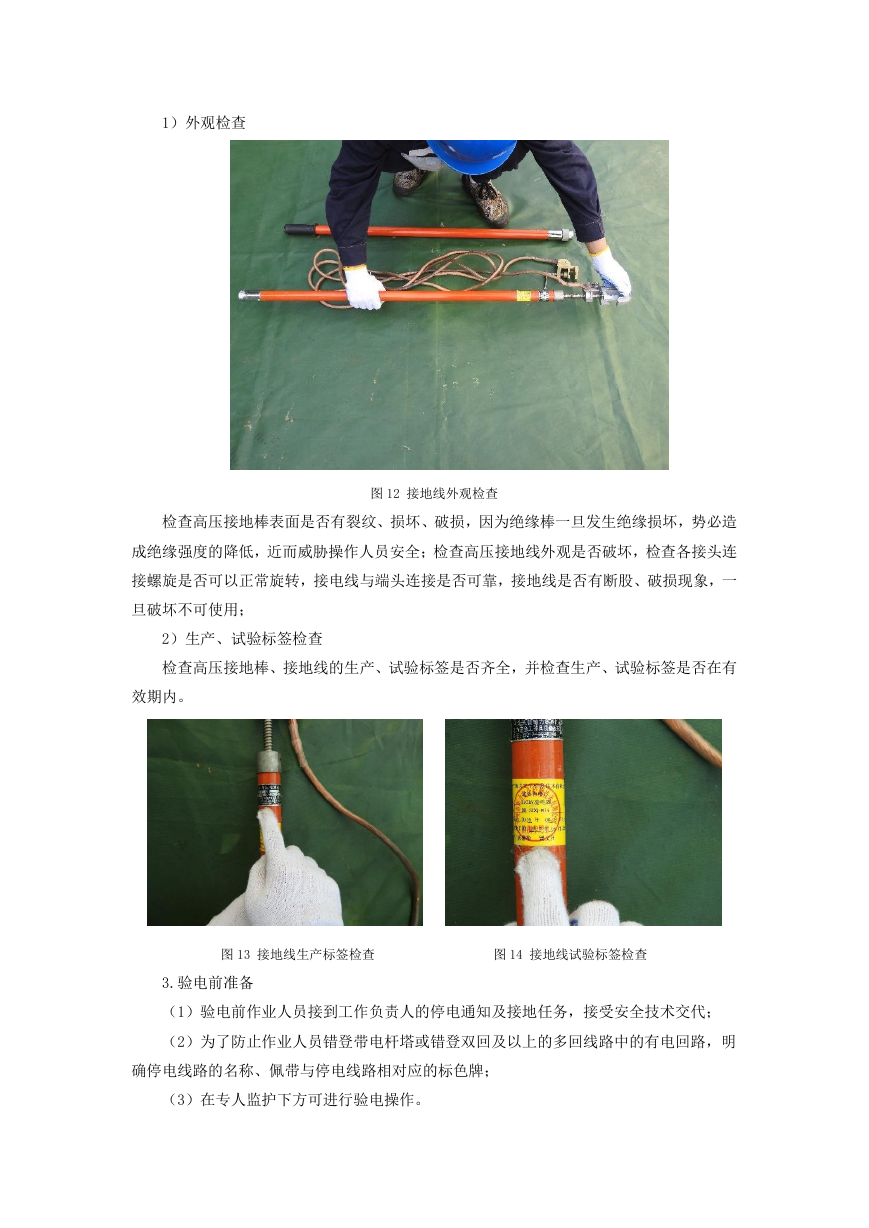

    1）外观检查 图 12 接地线外观检查 检查高压接地棒表面是否有裂纹、损坏、破损，因为绝缘棒一旦发生绝缘损坏，势必造 成绝缘强度的降低，近而威胁操作人员安全；检查高压接地线外观是否破坏，检查各接头连 接螺旋是否可以正常旋转，接电线与端头连接是否可靠，接地线是否有断股、破损现象，一 旦破坏不可使用； 2）生产、试验标签检查 检查高压接地棒、接地线的生产、试验标签是否齐全，并检查生产、试验标签是否在有 效期内。 图 13 接地线生产标签检查 图 14 接地线试验标签检查 3.验电前准备 （1）验电前作业人员接到工作负责人的停电通知及接地任务，接受安全技术交代； （2）为了防止作业人员错登带电杆塔或错登双回及以上的多回线路中的有电回路，明 确停电线路的名称、佩带与停电线路相对应的标色牌； （3）在专人监护下方可进行验电操作。

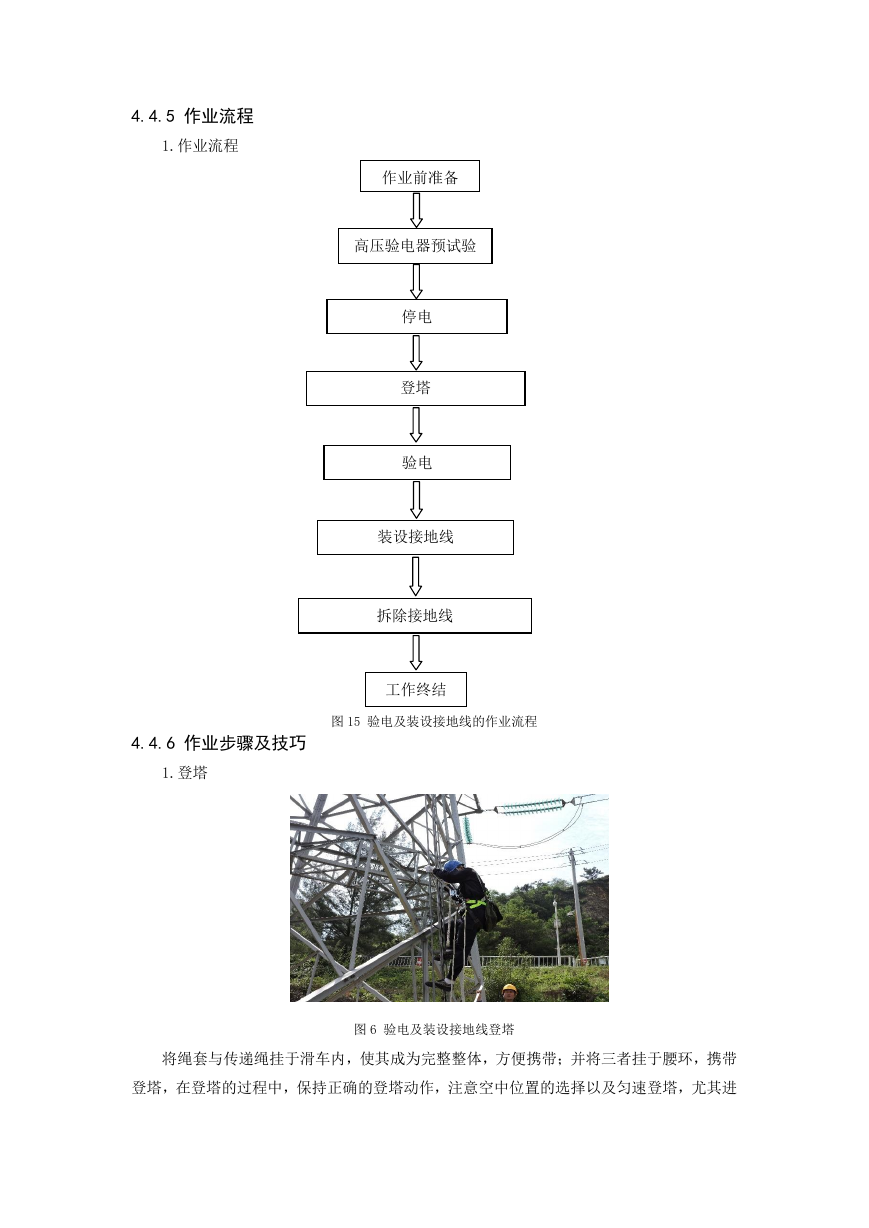

    4.4.5 作业流程 1.作业流程 作业前准备 高压验电器预试验 停电 登塔 验电 装设接地线 拆除接地线 工作终结 图 15 验电及装设接地线的作业流程 4.4.6 作业步骤及技巧 1.登塔 图 6 验电及装设接地线登塔 将绳套与传递绳挂于滑车内，使其成为完整整体，方便携带；并将三者挂于腰环，携带 登塔，在登塔的过程中，保持正确的登塔动作，注意空中位置的选择以及匀速登塔，尤其进

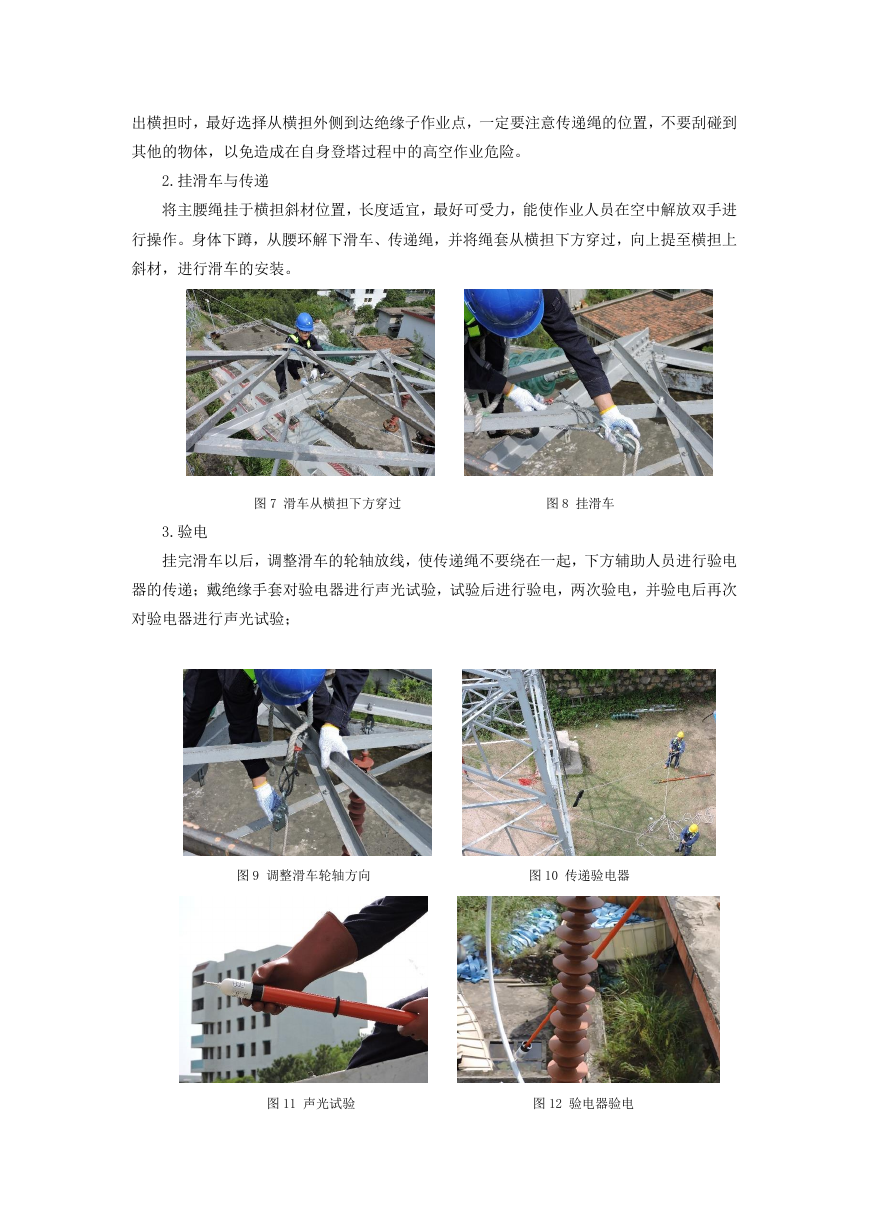

    出横担时，最好选择从横担外侧到达绝缘子作业点，一定要注意传递绳的位置，不要刮碰到 其他的物体，以免造成在自身登塔过程中的高空作业危险。 2.挂滑车与传递 将主腰绳挂于横担斜材位置，长度适宜，最好可受力，能使作业人员在空中解放双手进 行操作。身体下蹲，从腰环解下滑车、传递绳，并将绳套从横担下方穿过，向上提至横担上 斜材，进行滑车的安装。 图 7 滑车从横担下方穿过 图 8 挂滑车 3.验电 挂完滑车以后，调整滑车的轮轴放线，使传递绳不要绕在一起，下方辅助人员进行验电 器的传递；戴绝缘手套对验电器进行声光试验，试验后进行验电，两次验电，并验电后再次 对验电器进行声光试验； 图 9 调整滑车轮轴方向 图 10 传递验电器 图 11 声光试验 图 12 验电器验电
