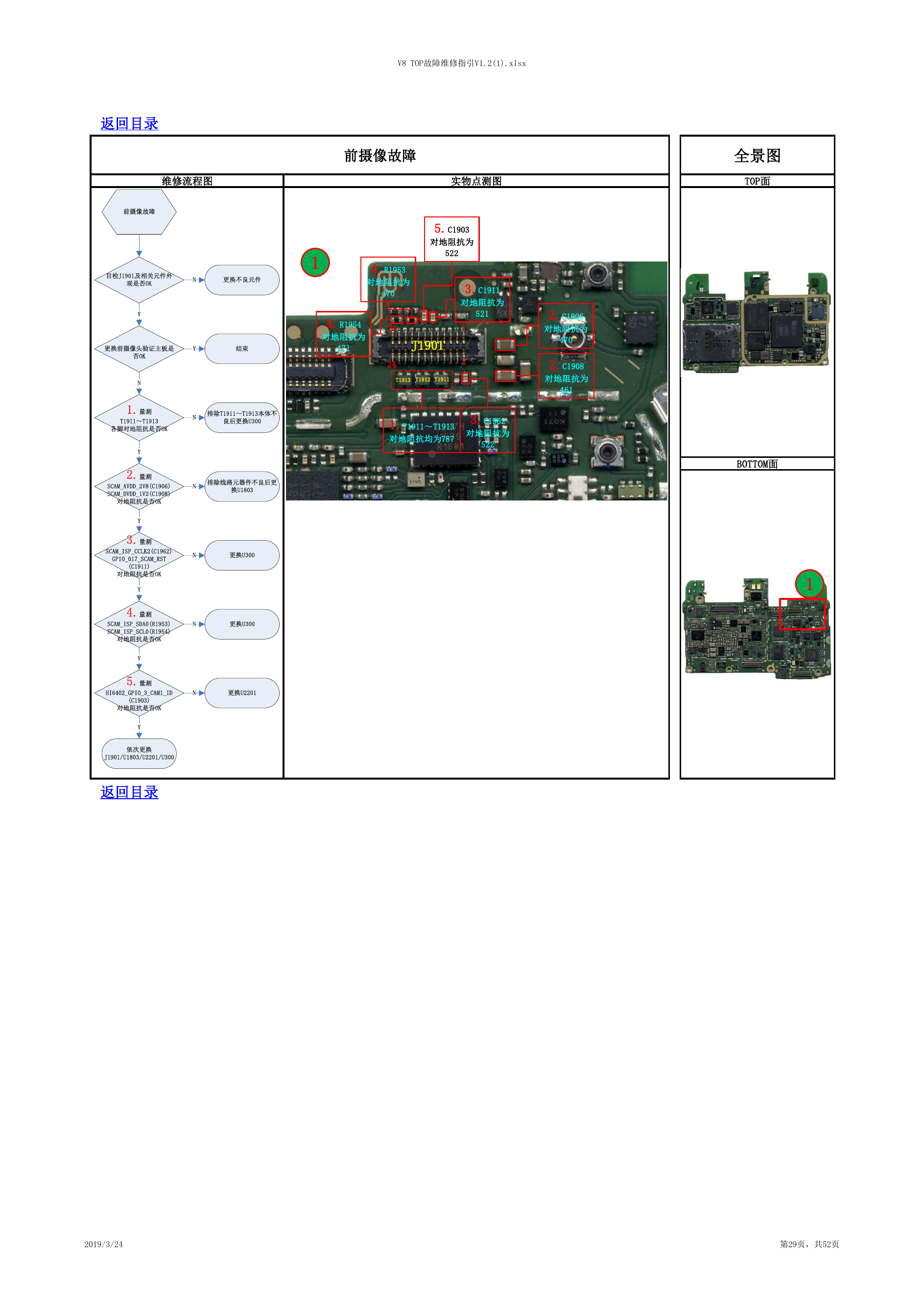

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 前摄像故障 全景图 TOP面 5.C1903 对地阻抗为 522 3.C1911 对地阻抗为 521 23 24 J1901 T1913 T1912 T1911 1 2 1.T1911～T1913 对地阻抗均为787 3.C1962 对地阻抗为 522 1 4.R1953 对地阻抗为 470 4.R1954 对地阻抗为 471 返回目录 2.C1906 对地阻抗为 470 2.C1908 对地阻抗为 461 BOTTOM面 1 2019/3/24 第29页，共52页 前摄像故障目检J1901及相关元件外观是否OK更换不良元件NY更换前摄像头验证主板是否OK结束YN1.量测T1911～T1913各脚对地阻抗是否OK排除T1911～T1913本体不良后更换U300NY2.量测SCAM_AVDD_2V8(C1906)SCAM_DVDD_1V2(C1908)对地阻抗是否OK排除线路元器件不良后更换U1803NY3.量测SCAM_ISP_CCLK2(C1962)GPIO_017_SCAM_RST(C1911)对地阻抗是否OK更换U300NY4.量测SCAM_ISP_SDA0(R1953)SCAM_ISP_SCL0(R1954)对地阻抗是否OK更换U300NY更换U22015.量测HI6402_GPIO_3_CAM1_ID(C1903)对地阻抗是否OKN依次更换J1901/U1803/U2201/U300Y
