JVC投影机-DLA-Z1说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：6.45M 资料格式：pdf 举报版权申诉

第1页 / 共80页

第2页 / 共80页

第3页 / 共80页

第4页 / 共80页

第5页 / 共80页

第6页 / 共80页

第7页 / 共80页

第8页 / 共80页

入门

安全注意事项

附件/选购附件

确认附件

选购附件

各部分的名称及其功能

主机-正面

主机-底部

主机-背面

主机-输入端子

遥控器

将电池装入遥控器

遥控器的有效范围

菜单

设置

安装投影仪

安装过程中的注意事项

固定过程中的注意事项

调整位置

连接投影仪

连接到HDMI输入端子（数字输入）

连接到LAN端子

连接到RS-232C端子

连接到TRIGGER端子

连接电源线（随附附件）

操作

观看视频

调整投影仪屏幕

根据投影位置调整镜头

设置屏幕校正

调整屏幕尺寸（纵横比）

观看3D电影

安装3D信号同步发生器

观看3D电影

调整3D电影

调整/设置

根据视频类型选择影像质量

设置图像模式

设置颜色配置文件

调整为首选颜色（色彩管理）

调整电影以增强表现力（多像素控制）

微调影像质量

调整投影影像的输出值（伽玛）

微调为首选伽玛设置

减少快速移动影像的残像（动态图像响应）

菜单中的调整和设置

菜单项目列表

图像调整

输入信号

设置

显示设定

功能

信息

维护

维护机壳和遥控器

清洁和更换过滤网

故障排除

出现以下信息时...

其他

外部控制

RS-232C规范

TCP/IP连接

命令格式

遥控器代码

通信示例

规格

索引

. D-ILA 投影仪DLA-Z1 . . 使用说明书入门设置操作调整设置 / 维护故障排除其他 B5A-2008-01 SETTING MEMORYMODE 1MODE 2MODE 3ANAMO.HDRC.M.D.COLORPROFILEGAMMASETTINGSPICTUREMODEhttp://manual3.jvckenwood.com/projector/mobile/global/

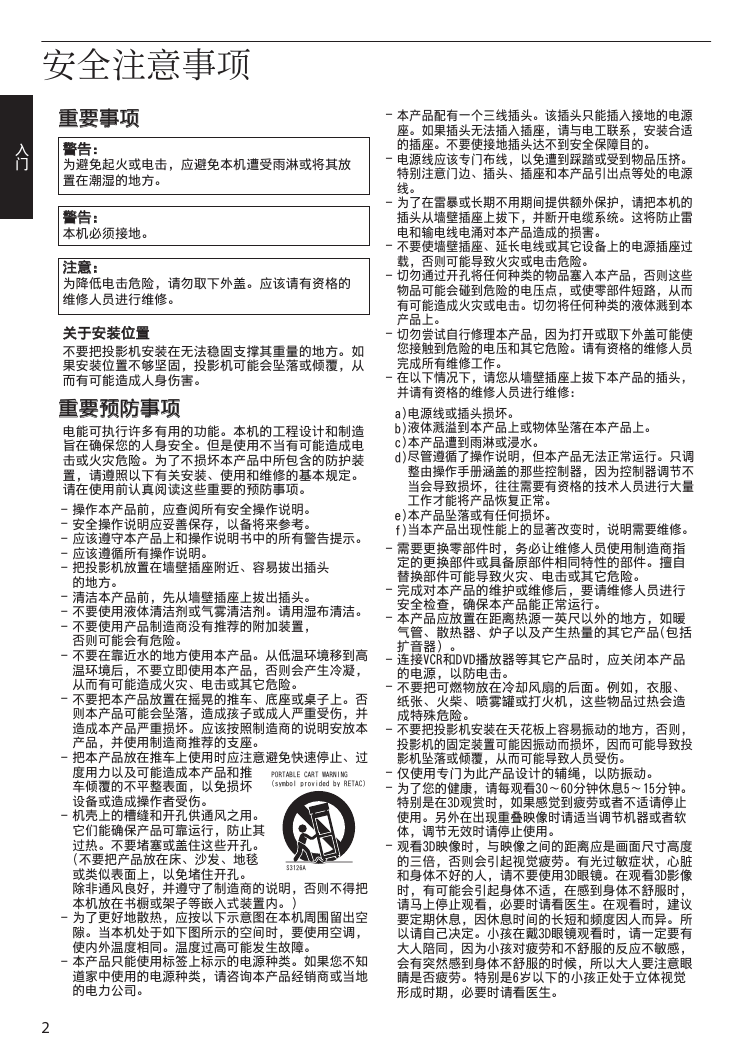

安全注意事项入门 . 2

入门 3 .

入门 . 4

. 入门 5

微调影像质量 ................................................ 33 调整投影影像的输出值（伽玛） ................... 33 微调为首选伽玛设置 ................................. 35 减少快速移动影像的残像（动态图像响应） . 37 菜单中的调整和设置 ..................................... 39 菜单项目列表 ............................................ 39 图像调整 ................................................... 41 输入信号 ................................................... 46 设置 .......................................................... 47 显示设定 ................................................... 54 功能 .......................................................... 55 信息 .......................................................... 57 维护维护机壳和遥控器 ........................................ 58 清洁和更换过滤网 ........................................ 58 故障排除故障排除 ....................................................... 59 出现以下信息时... ......................................... 63 其他外部控制 ....................................................... 64 RS-232C 规范 ........................................... 64 TCP/IP 连接 .............................................. 64 命令格式 ................................................... 65 遥控器代码 ................................................ 66 通信示例 ................................................... 67 规格 .............................................................. 68 索引 .............................................................. 75 目录入门安全注意事项 .................................................. 2 附件/选购附件 ................................................. 7 确认附件 ..................................................... 7 选购附件 ..................................................... 7 各部分的名称及其功能 ................................... 8 主机-正面 .................................................... 8 主机-底部 .................................................... 8 主机-背面 .................................................... 9 主机-输入端子 ........................................... 10 遥控器 ....................................................... 11 将电池装入遥控器 ..................................... 12 遥控器的有效范围 ..................................... 12 菜单 .......................................................... 13 设置安装投影仪 ................................................... 14 安装过程中的注意事项 .............................. 14 固定过程中的注意事项 .............................. 15 调整位置 ................................................... 17 连接投影仪 ................................................... 18 连接到 HDMI 输入端子（数字输入） ........... 18 连接到 LAN 端子 ....................................... 19 连接到 RS-232C 端子 ............................... 19 连接到 TRIGGER 端子 .............................. 20 连接电源线（随附附件） .............................. 20 操作观看视频 ....................................................... 21 调整投影仪屏幕 ............................................ 23 根据投影位置调整镜头 .............................. 23 设置屏幕校正 ............................................ 24 调整屏幕尺寸（纵横比） .............................. 25 观看 3D 电影 ................................................ 26 安装 3D 信号同步发生器 ........................... 26 观看 3D 电影 ............................................. 27 调整 3D 电影 ............................................. 27 调整/设置根据视频类型选择影像质量 .......................... 28 设置图像模式 ............................................ 28 设置颜色配置文件 ..................................... 29 调整为首选颜色（色彩管理） ...................... 31 调整电影以增强表现力（多像素控制） ............ 32 6

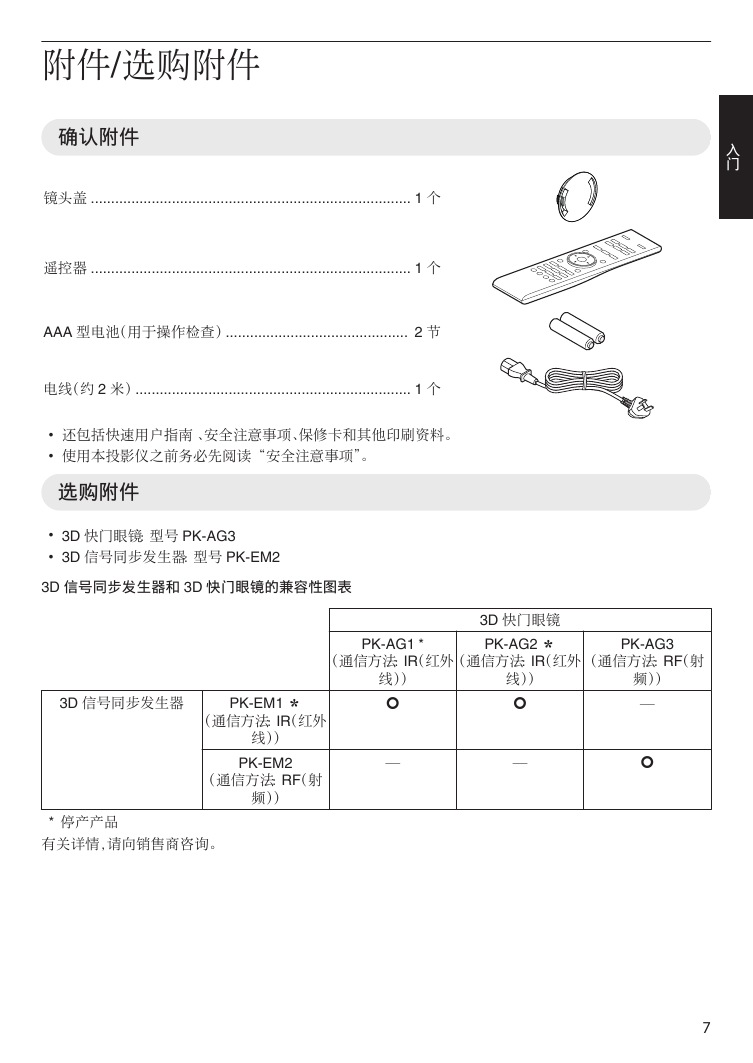

附件/选购附件确认附件镜头盖 ............................................................................... 1 个遥控器 ............................................................................... 1 个 AAA 型电池（用于操作检查） ............................................. 2 节电线（约 2 米） .................................................................... 1 个 0 还包括快速用户指南、安全注意事项、保修卡和其他印刷资料。 0 使用本投影仪之前务必先阅读“安全注意事项”。 . . . . 选购附件 0 3D 快门眼镜：型号 PK-AG3 0 3D 信号同步发生器：型号 PK-EM2 3D 信号同步发生器和 3D 快门眼镜的兼容性图表 3D 信号同步发生器 PK-AG1 * 3D 快门眼镜 PK-AG2 ＊（通信方法：IR（红外（通信方法：IR（红外线））线）） PK-EM1 ＊（通信方法：IR（红外线）） PK-EM2 （通信方法：RF（射 X — X — * 停产产品有关详情，请向销售商咨询。频））入门 PK-AG3 （通信方法：RF（射频）） — X 7

各部分的名称及其功能主机-正面入门 . A 镜头这是投影镜头。投影影像时，切勿注视镜头。 C 指示灯请参阅“主机上的指示灯显示”第72 页。 B 遥控传感器（正面） D 排气口使用遥控器时，请将它对准此区域。 * 背面还有一个遥控传感器。主机-底部这里将排出暖空气以降低机内温度。切勿挡住出风口。 E 垫脚转动垫脚可以调整投影仪的高度和角度。（0 到 5 毫米）（第17 页）卸下垫脚后，可以将它用作吊装托架的固定孔。 8 ABCDDE
