2016 年浙江温州大学电路分析考研真题
一、选择题(单项选择,每小题 2 分,共 50 分)。
1、两阻值相等的电阻,若串联后的总电阻为 40 欧,则并联后的总电阻为()欧。
A、10B、40C、20D、30
2、两个电阻串联,R1:R2=1:2,总电压为 60V,则电阻 R1 上的电压为()。
A、10VB、20VC、30VD、40V
3、已知空间有 a、b 两点,电压 Uab=10V,a 点电位为 Ua=4V,则 b 点电位 Ub 为()。
A、6VB、-6VC、14VD、-14V
4、必须设立电路参考点后才能求解电路的方法是()。
A、支路电流法 B、回路电流法 C、结点电压法 D、网孔电流法
5、电感在直流稳态电路中相当于(),在高频交流电路中相当于()。
A、短路、开路 B、开路、短路 C、短路、短路 D、开路、开路
6、时间常数越大,表示过渡过程()。
A、越快 B、越慢 C、不变 D、难以确定
7、RC 电路初始储能为零,而由初始时刻施加于电路的外部激励引起的响应称为()响应。
A、暂态 B、零输入 C、零状态 D、全
8、正弦波的最大值是有效值的()倍。
A、B、C、D、
9、任意一个相量乘以 j 相当于该相量()。
A、逆时针旋转 90°B、顺时针旋转 90°C、逆时针旋转 45°D、顺时针旋转 45°
10、下列电路元件中,属于耗能元件的是()。
A、电容 B、电感 C、电阻 D、电压源
11、电容具有()特性。
A、隔直阻交 B、通直阻交 C、隔直通交 D、通直通交
12、理想电压源的内阻为()。
A、0B、∞C、有限值 D、由外电路来确定
13、已知某正弦电压的频率 f=50Hz,初相角 =30 ,有效值为 100V,则其瞬时表达式可为
()。
A、u=100sin(50t+30)VB、u=141.4sin(50t+30)V
C、u=200sin(100t+30)V)D、u=141.4sin(100t+30)V
14、有功功率、无功功率、视在功率的单位分别是()。
A、伏安(VA)、瓦(W)、乏(Var)B、瓦(W)、乏(Var)、伏安(VA)
C、瓦(W)、伏安(VA)、乏(Var)D、伏安(VA)、乏(Var)、瓦(W)、
15、在三相四线制电路中,通常所说的 220 伏和 380 伏指的是电压的()值。
A、平均B、最大C、有效D、瞬时
16、某三相四线制供电电路中,相电压为 220V,则火线与火线之间的电压为()。
A、220VB、311VC、380VC、127V
17、三相对称电路是指()。
A、电源对称的电路 B、负载对称的电路
C、电源和负载均对称的电路 D、电源不对称、负载对称的电路
18、实验室中的交流电压表和电流表,其读值是交流电的()。
A、最大值 B、有效值 C、瞬时值 D、峰峰值
19、R、L 串联的正弦交流电路中,复阻抗为()。
RZ
jL
A、
RZ
L
C、
B、
RZ
jX
L
D、 Z j L
20、两互感线圈的耦合系数 K=()。
A、
M
1LL
2
B、
M
1LL
2
C、
M
1LL
2
L M
D、 1
L
2
21、有关戴维南定理的叙述中,正确的是()。
A、端口可用电流源串电阻等效 B、端口可用电流源并电导等效
C、端口可用电压源与电阻串联组合等效 D、端口可用电压源与电阻并联组合等效
22、对于任意线性电路,由多个独立电源共同作用所引起的响应等于这些独立电源分别单独
作用时所引起的响应的代数和,这段话描述的是()。
A、叠加原理 B、戴维南定理 C、特勒根定理 D、互易定理
23、已知接成 Y 形的三个电阻都是 30Ω,则等效Δ形的三个电阻阻值为()
A、全是 10ΩB、两个 30Ω一个 90ΩC、全是 90ΩD、全是 60Ω
24、已知电路复阻抗 Z=(3-j4)Ω,则该电路一定呈()。
A、感性 B、容性 C、阻性 D、难以判断
25、在三相交流电路中,当负载 Y 形连接时,线电压是相电压的()倍。
A、1B、 3 C、 2 D、 32

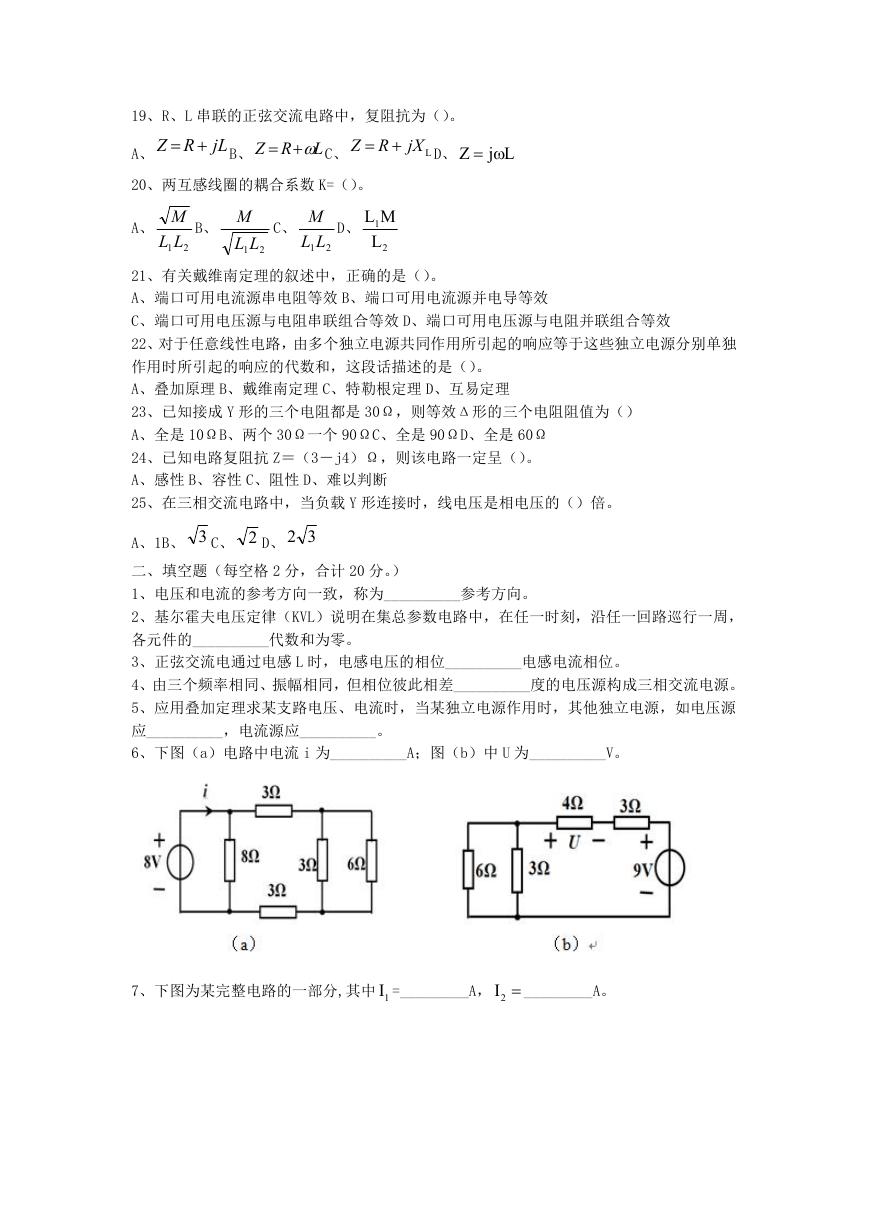

二、填空题(每空格 2 分,合计 20 分。)
1、电压和电流的参考方向一致,称为__________参考方向。
2、基尔霍夫电压定律(KVL)说明在集总参数电路中,在任一时刻,沿任一回路巡行一周,
各元件的__________代数和为零。
3、正弦交流电通过电感 L 时,电感电压的相位__________电感电流相位。
4、由三个频率相同、振幅相同,但相位彼此相差__________度的电压源构成三相交流电源。
5、应用叠加定理求某支路电压、电流时,当某独立电源作用时,其他独立电源,如电压源
应__________,电流源应__________。
6、下图(a)电路中电流 i 为__________A;图(b)中 U 为__________V。
7、下图为某完整电路的一部分,其中 1I =_________A, 2I _________A。
三、综合题:(共 7 小题,合计 80 分。)

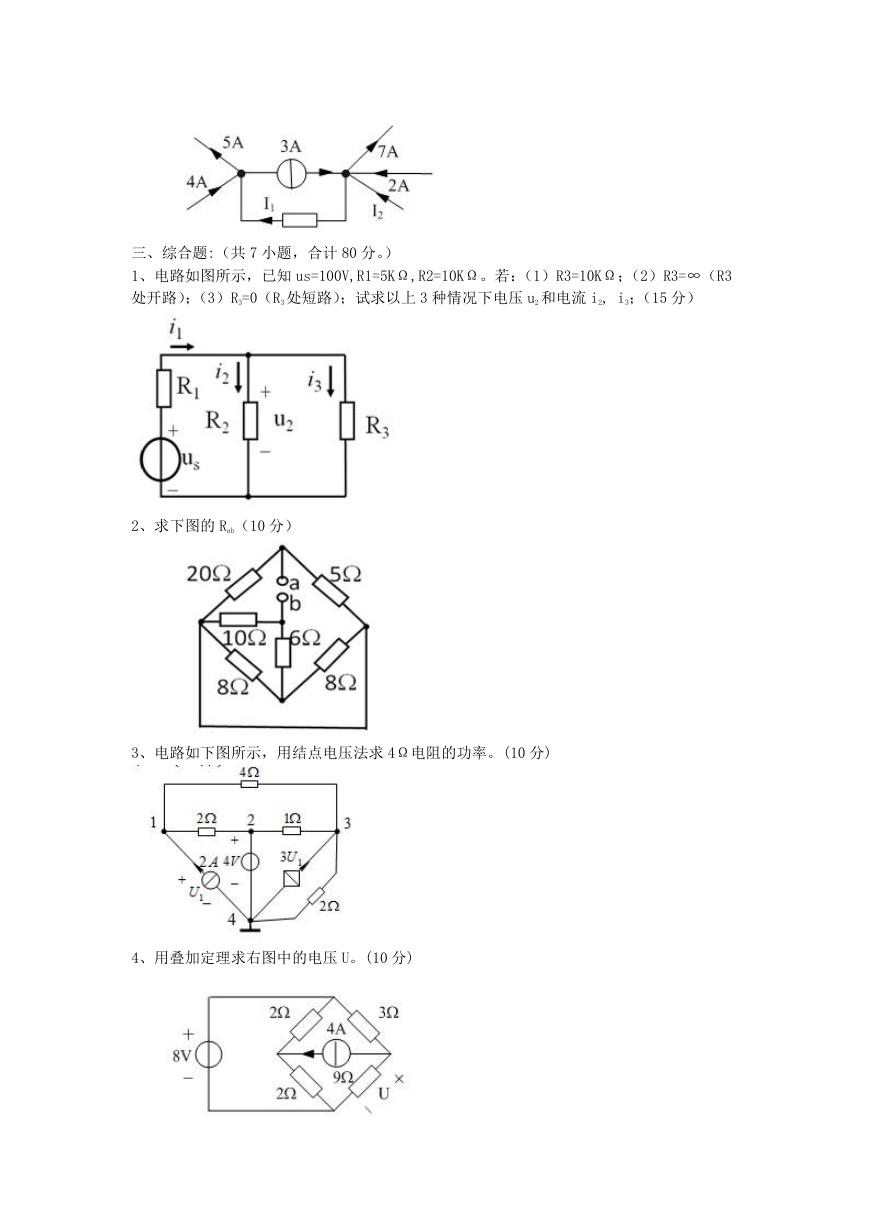

1、电路如图所示,已知 us=100V,R1=5KΩ,R2=10KΩ。若:(1)R3=10KΩ;(2)R3=∞(R3
处开路);(3)R3=0(R3 处短路);试求以上 3 种情况下电压 u2 和电流 i2, i3;(15 分)
2、求下图的 Rab(10 分)
3、电路如下图所示,用结点电压法求 4Ω电阻的功率。(10 分)
4、用叠加定理求右图中的电压 U。(10 分)

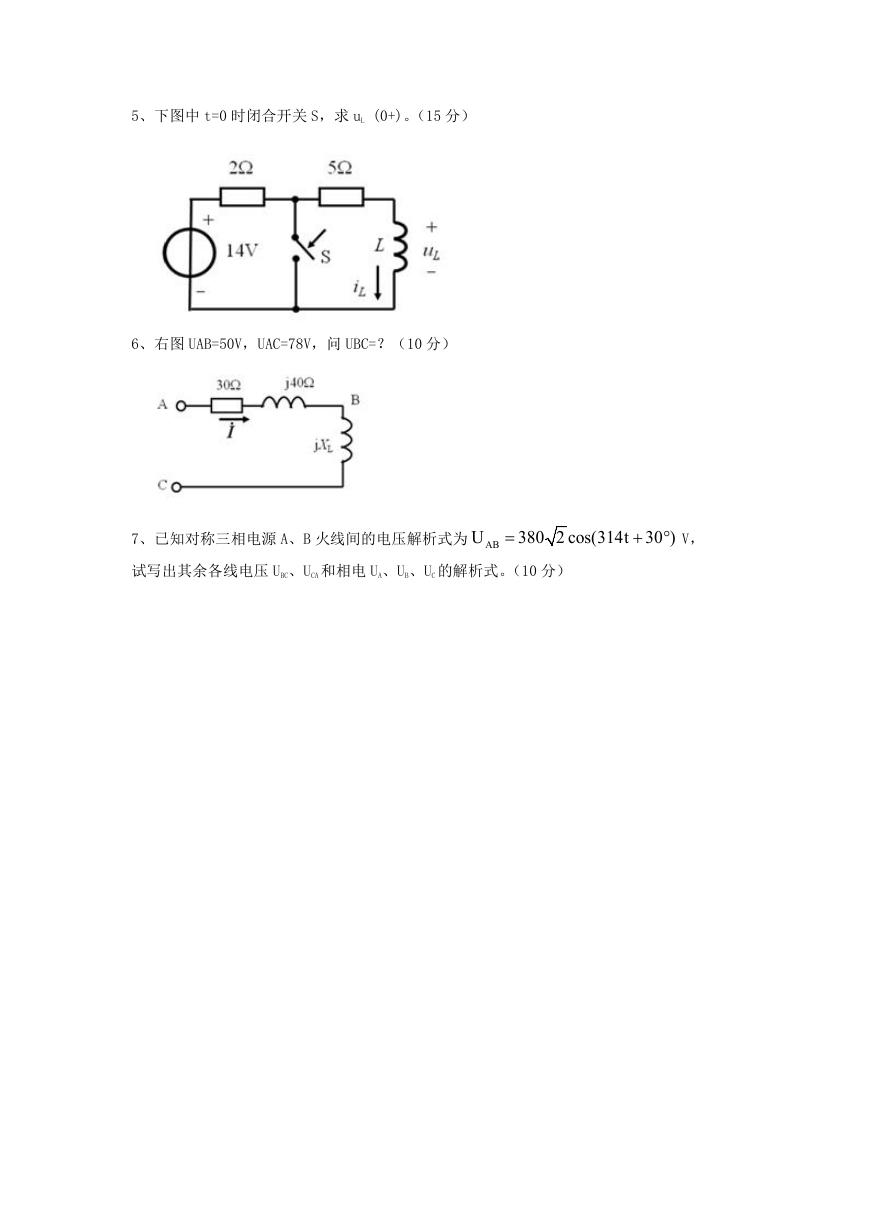

5、下图中 t=0 时闭合开关 S,求 uL (0+)。(15 分)
6、右图 UAB=50V,UAC=78V,问 UBC=?(10 分)
7、已知对称三相电源 A、B 火线间的电压解析式为 ABU
试写出其余各线电压 UBC、UCA 和相电 UA、UB、UC 的解析式。(10 分)
V,
380 2 cos(314t 30 )
