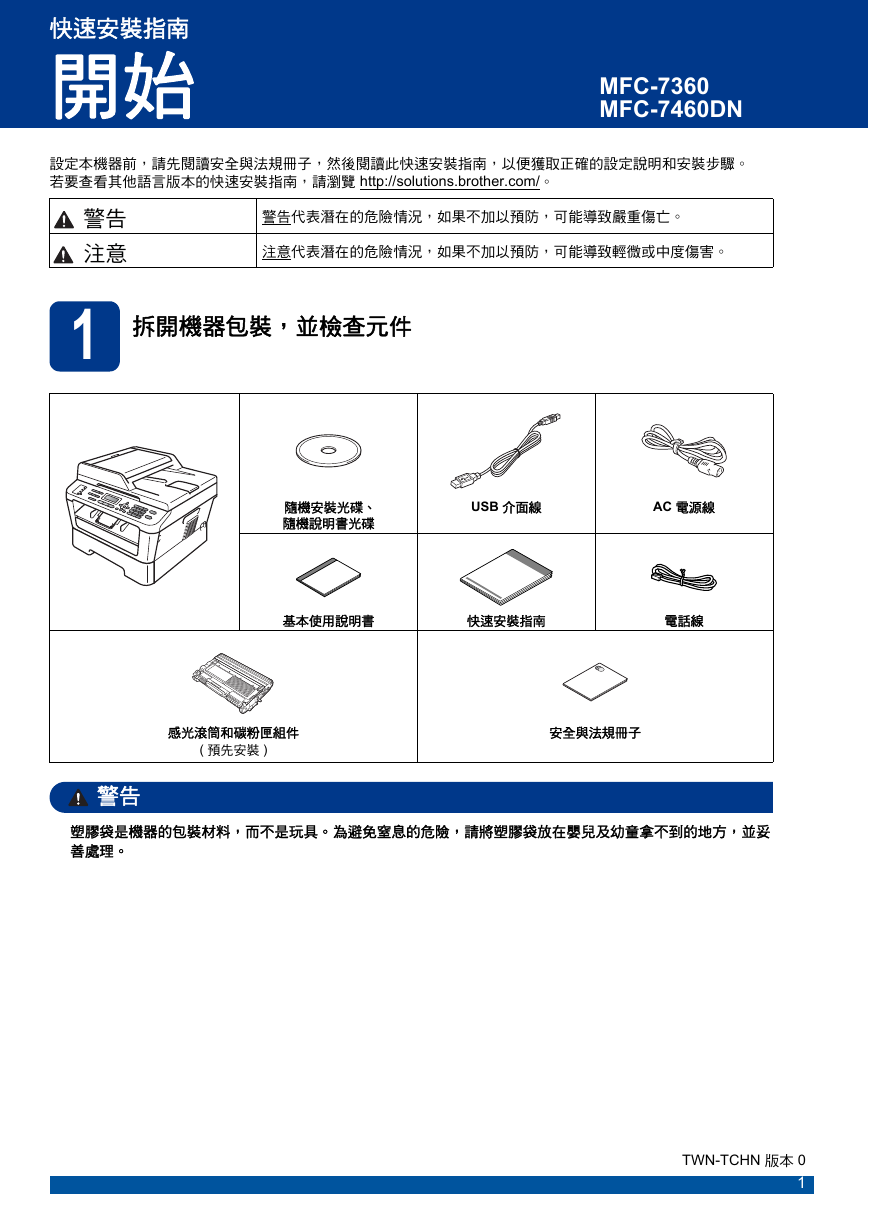

快速安裝指南開始 MFC-7360 MFC-7460DN 設定本機器前，請先閱讀安全與法規冊子，然後閱讀此快速安裝指南，以便獲取正確的設定說明和安裝步驟。若要查看其他語言版本的快速安裝指南，請瀏覽 http://solutions.brother.com/。警告代表潛在的危險情況，如果不加以預防，可能導致嚴重傷亡。注意代表潛在的危險情況，如果不加以預防，可能導致輕微或中度傷害。 1 拆開機器包裝，並檢查元件隨機安裝光碟、隨機說明書光碟 USB 介面線 AC 電源線基本使用說明書快速安裝指南電話線感光滾筒和碳粉匣組件 ( 預先安裝 ) 安全與法規冊子警告塑膠袋是機器的包裝材料，而不是玩具。為避免窒息的危險，請將塑膠袋放在嬰兒及幼童拿不到的地方，並妥善處理。 TWN-TCHN 版本 0 1

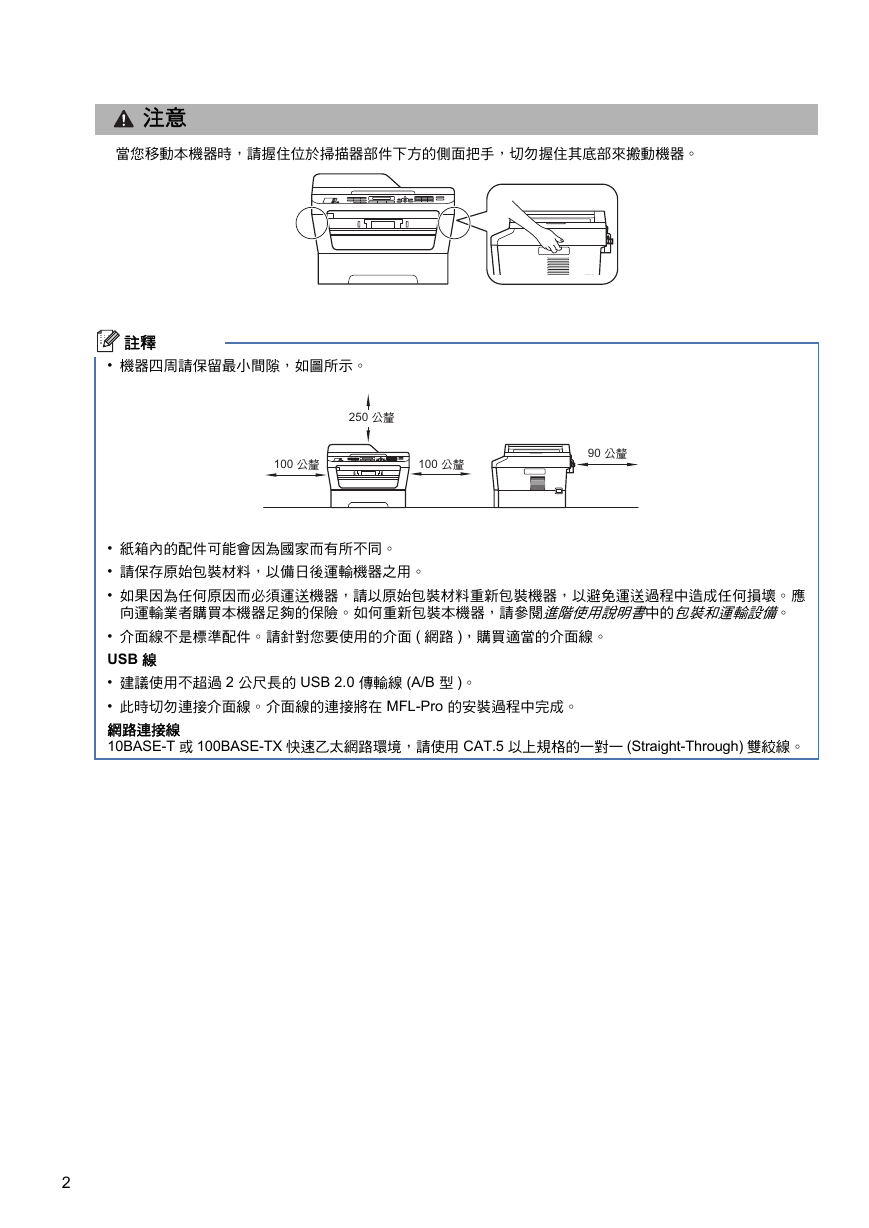

CAUTIO 注意當您移動本機器時，請握住位於掃描器部件下方的側面把手，切勿握住其底部來搬動機器。註釋 • 機器四周請保留最小間隙，如圖所示。 250 100 100 90 • 紙箱內的配件可能會因為國家而有所不同。 • 請保存原始包裝材料，以備日後運輸機器之用。 • 如果因為任何原因而必須運送機器，請以原始包裝材料重新包裝機器，以避免運送過程中造成任何損壞。應向運輸業者購買本機器足夠的保險。如何重新包裝本機器，請參閱進階使用說明書中的包裝和運輸設備。 • 介面線不是標準配件。請針對您要使用的介面 ( 網路 )，購買適當的介面線。 USB 線 • 建議使用不超過 2 公尺長的 USB 2.0 傳輸線 (A/B 型 )。 • 此時切勿連接介面線。介面線的連接將在 MFL-Pro 的安裝過程中完成。網路連接線 10BASE-T 或 100BASE-TX 快速乙太網路環境，請使用 CAT.5 以上規格的一對一 (Straight-Through) 雙絞線。 2

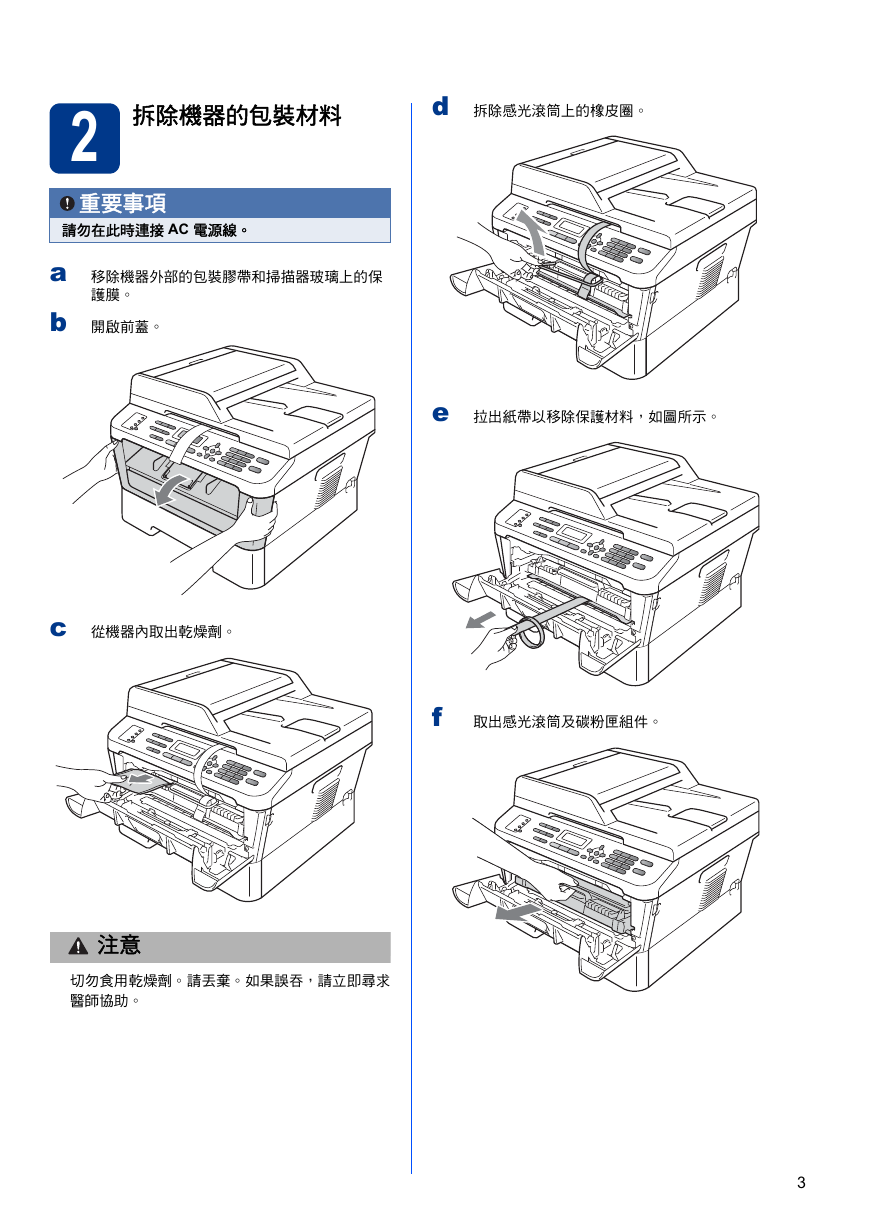

d 拆除感光滾筒上的橡皮圈。 2 拆除機器的包裝材料重要事項請勿在此時連接 AC 電源線。 a 移除機器外部的包裝膠帶和掃描器玻璃上的保 b 開啟前蓋。護膜。 e 拉出紙帶以移除保護材料，如圖所示。 c 從機器內取出乾燥劑。 f 取出感光滾筒及碳粉匣組件。 CAUTIO 注意切勿食用乾燥劑。請丟棄。如果誤吞，請立即尋求醫師協助。 3

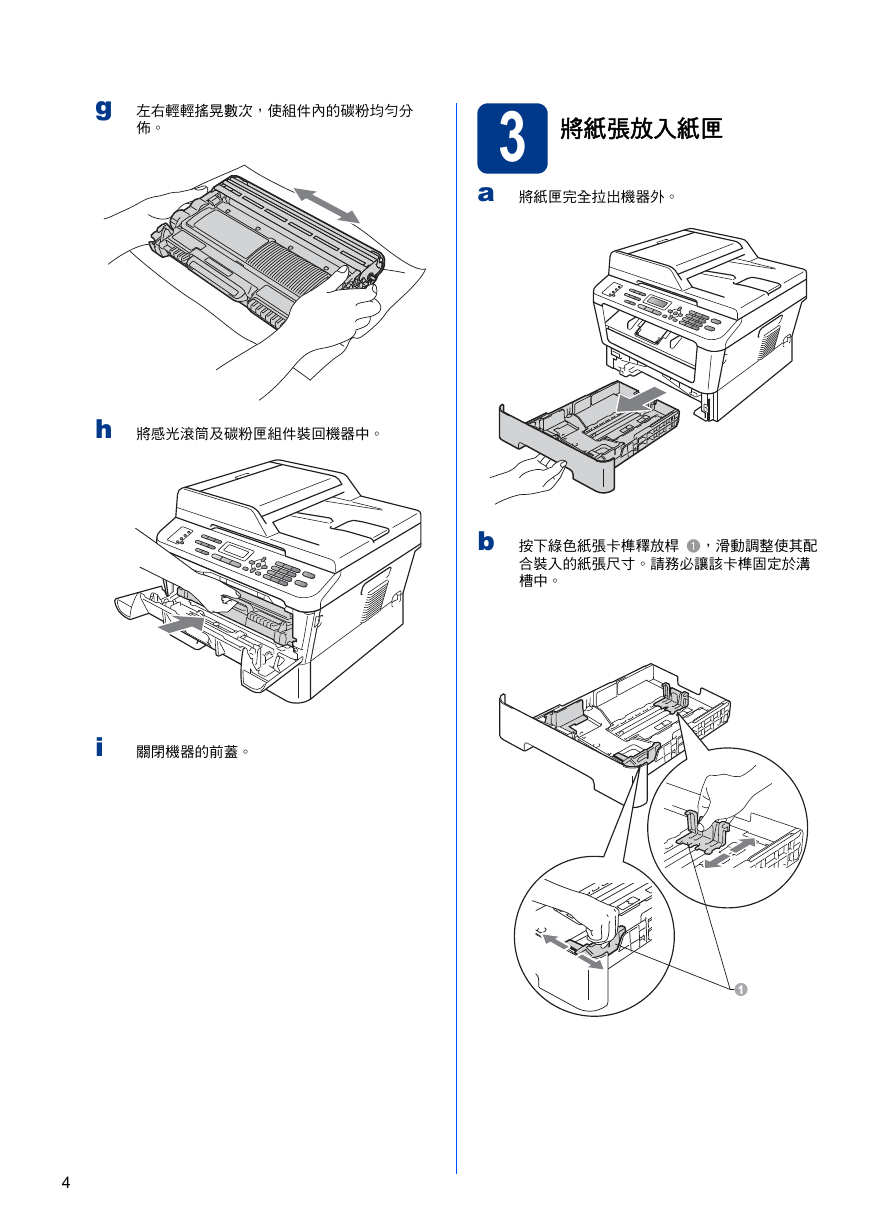

g 左右輕輕搖晃數次，使組件內的碳粉均勻分佈。 3 將紙張放入紙匣 a 將紙匣完全拉出機器外。 h 將感光滾筒及碳粉匣組件裝回機器中。 b 按下綠色紙張卡榫釋放桿 a，滑動調整使其配合裝入的紙張尺寸。請務必讓該卡榫固定於溝槽中。 i 關閉機器的前蓋。 4 1

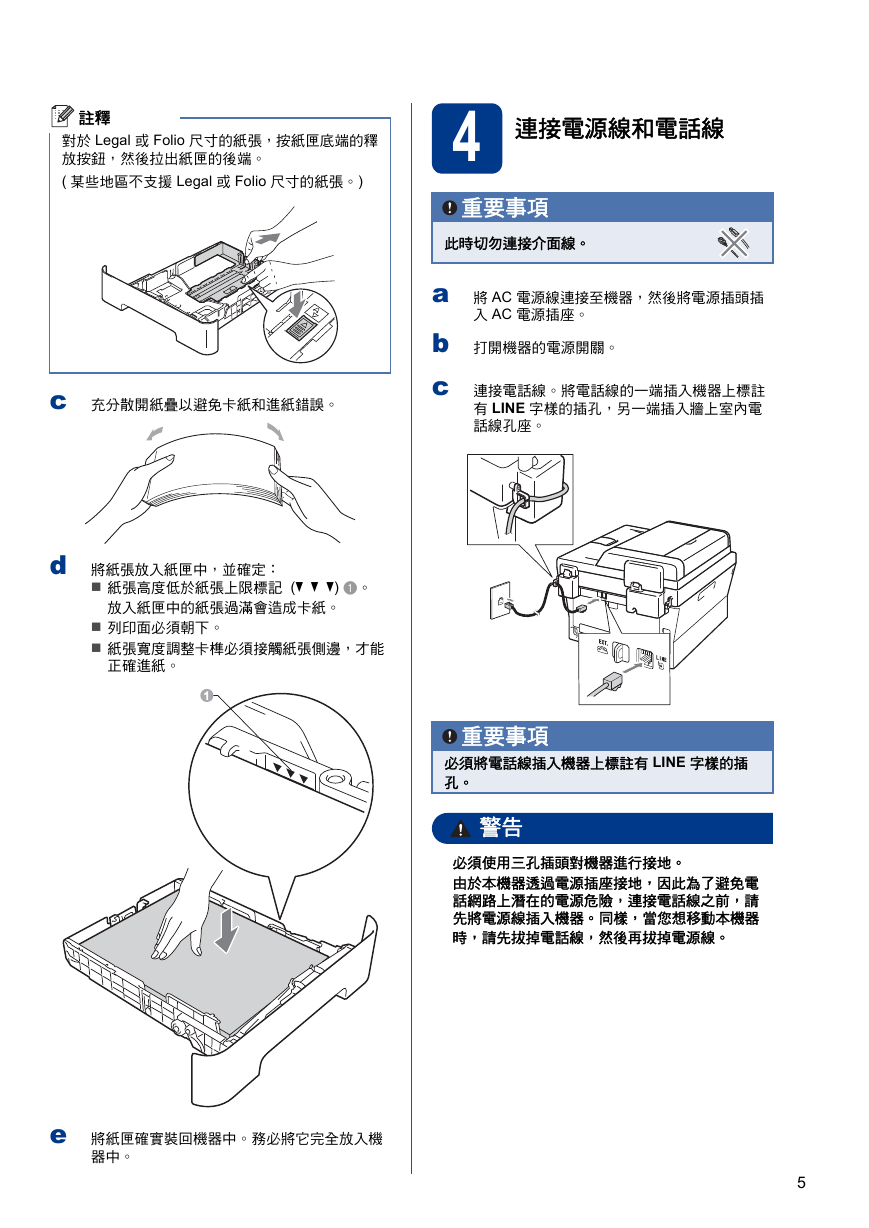

註釋對於 Legal 或 Folio 尺寸的紙張，按紙匣底端的釋放按鈕，然後拉出紙匣的後端。 ( 某些地區不支援 Legal 或 Folio 尺寸的紙張。) c 充分散開紙疊以避免卡紙和進紙錯誤。 d 將紙張放入紙匣中，並確定：  紙張高度低於紙張上限標記 (b b b) a。放入紙匣中的紙張過滿會造成卡紙。  列印面必須朝下。  紙張寬度調整卡榫必須接觸紙張側邊，才能正確進紙。 1 4 連接電源線和電話線重要事項此時切勿連接介面線。入 AC 電源插座。 a 將 AC 電源線連接至機器，然後將電源插頭插 b 打開機器的電源開關。 c 連接電話線。將電話線的一端插入機器上標註有 LINE 字樣的插孔，另一端插入牆上室內電話線孔座。重要事項必須將電話線插入機器上標註有 LINE 字樣的插孔。警告必須使用三孔插頭對機器進行接地。由於本機器透過電源插座接地，因此為了避免電話網路上潛在的電源危險，連接電話線之前，請先將電源線插入機器。同樣，當您想移動本機器時，請先拔掉電話線，然後再拔掉電源線。 e 將紙匣確實裝回機器中。務必將它完全放入機器中。 5

註釋如果您和一部外置電話共用一條電話線路，請按下圖所示連接電話線。在您連接外置電話前，請取下機器的 EXT. 插孔上的保護蓋 a。 1 2 1 1 分機電話 2 外置電話註釋如果您和一台外置電話答錄機共用一條電話線路，請按下圖所示連接電話線。在您連接外置電話答錄機前，請取下機器的 EXT. 插孔上的保護蓋 a。 11 如果您有外置答錄機，請將接收模式設定為 External TAD。請參閱第 6 頁的選擇接收模式。更多詳細資訊，請參閱基本使用說明書中的連接外接 TAD ( 電話答錄機)。 5 選擇接收模式共有以下四種接收模式供您選擇： Fax Only, Fax/Tel, Manual 和 External TAD。 Fax Only Fax/Tel Manual External TAD a 按功能 (Menu) 鍵，然後按數字鍵 0、1。 b 按 a 或 b 鍵選擇接收模式。按 OK 鍵。 c 按停止 / 退出 (Stop/Exit) 鍵。更多詳細資訊，請參閱基本使用說明書中的使用接收模式。 6

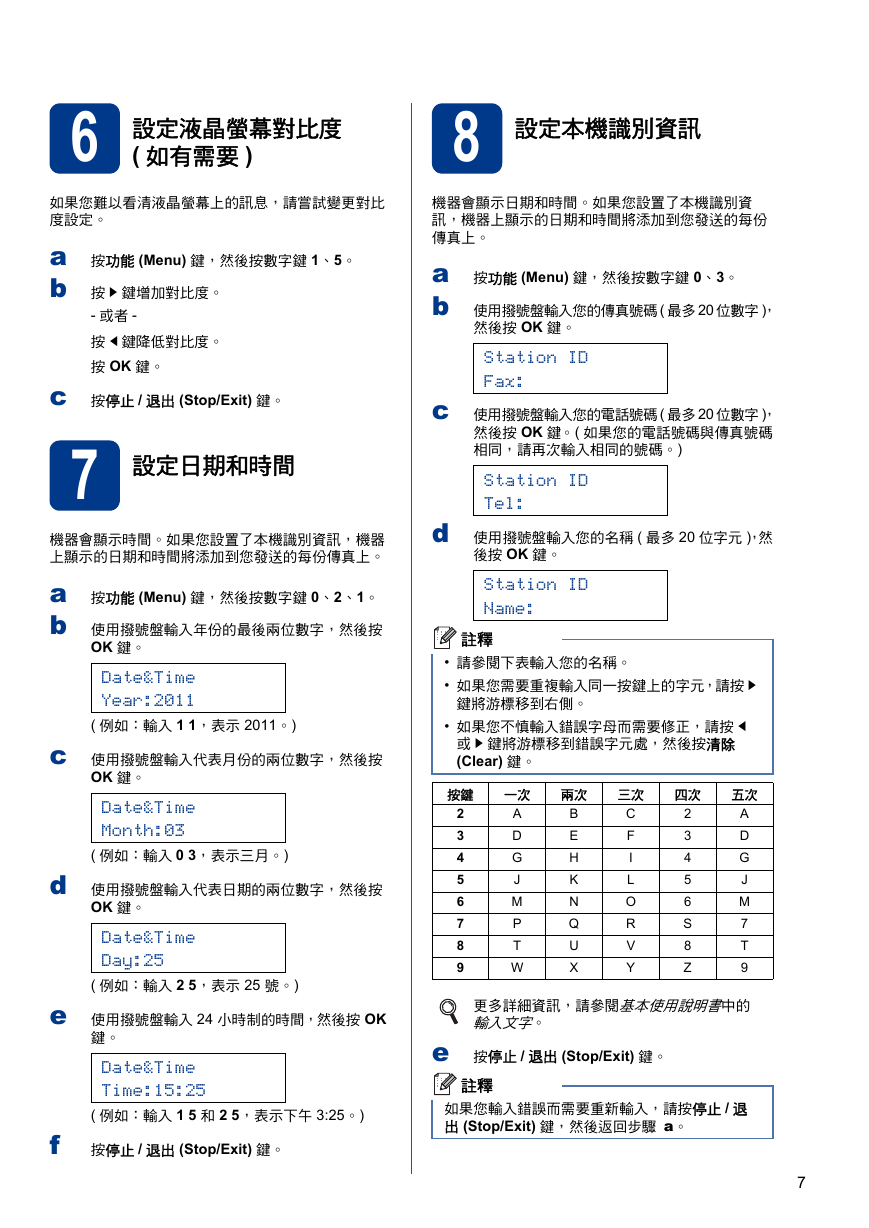

6 設定液晶螢幕對比度 ( 如有需要 ) 8 設定本機識別資訊如果您難以看清液晶螢幕上的訊息，請嘗試變更對比度設定。 a 按功能 (Menu) 鍵，然後按數字鍵 1、5。 b 按 c 鍵增加對比度。 - 或者 - 按 d 鍵降低對比度。按 OK 鍵。 c 按停止 / 退出 (Stop/Exit) 鍵。 7 設定日期和時間機器會顯示時間。如果您設置了本機識別資訊，機器上顯示的日期和時間將添加到您發送的每份傳真上。 a 按功能 (Menu) 鍵，然後按數字鍵 0、2、1。 b 使用撥號盤輸入年份的最後兩位數字，然後按 OK 鍵。 Date&Time Year:2011 ( 例如：輸入 1 1，表示 2011。) c 使用撥號盤輸入代表月份的兩位數字，然後按 OK 鍵。 Date&Time Month:03 ( 例如：輸入 0 3，表示三月。) d 使用撥號盤輸入代表日期的兩位數字，然後按 OK 鍵。 Date&Time Day:25 ( 例如：輸入 2 5，表示 25 號。) e 使用撥號盤輸入 24 小時制的時間，然後按 OK 鍵。 Date&Time Time:15:25 ( 例如：輸入 1 5 和 2 5，表示下午 3:25。) f 按停止 / 退出 (Stop/Exit) 鍵。機器會顯示日期和時間。如果您設置了本機識別資訊，機器上顯示的日期和時間將添加到您發送的每份傳真上。 a 按功能 (Menu) 鍵，然後按數字鍵 0、3。 b 使用撥號盤輸入您的傳真號碼 ( 最多 20 位數字 )，然後按 OK 鍵。 Station ID Fax: c 使用撥號盤輸入您的電話號碼 ( 最多 20 位數字 )，然後按 OK 鍵。 ( 如果您的電話號碼與傳真號碼相同，請再次輸入相同的號碼。) Station ID Tel: d 使用撥號盤輸入您的名稱 ( 最多 20 位字元 )，然後按 OK 鍵。 Station ID Name: 註釋 • 請參閱下表輸入您的名稱。 • 如果您需要重複輸入同一按鍵上的字元，請按 c 鍵將游標移到右側。 • 如果您不慎輸入錯誤字母而需要修正，請按 d 或 c 鍵將游標移到錯誤字元處，然後按清除 (Clear) 鍵。按鍵一次兩次 2 3 4 5 6 7 8 9 A D G J M P T W B E H K N Q U X 三次 C F I L O R V Y 四次五次 2 3 4 5 6 S 8 Z A D G J M 7 T 9 更多詳細資訊，請參閱基本使用說明書中的輸入文字。 e 按停止 / 退出 (Stop/Exit) 鍵。註釋如果您輸入錯誤而需要重新輸入，請按停止 / 退出 (Stop/Exit) 鍵，然後返回步驟 a。 7

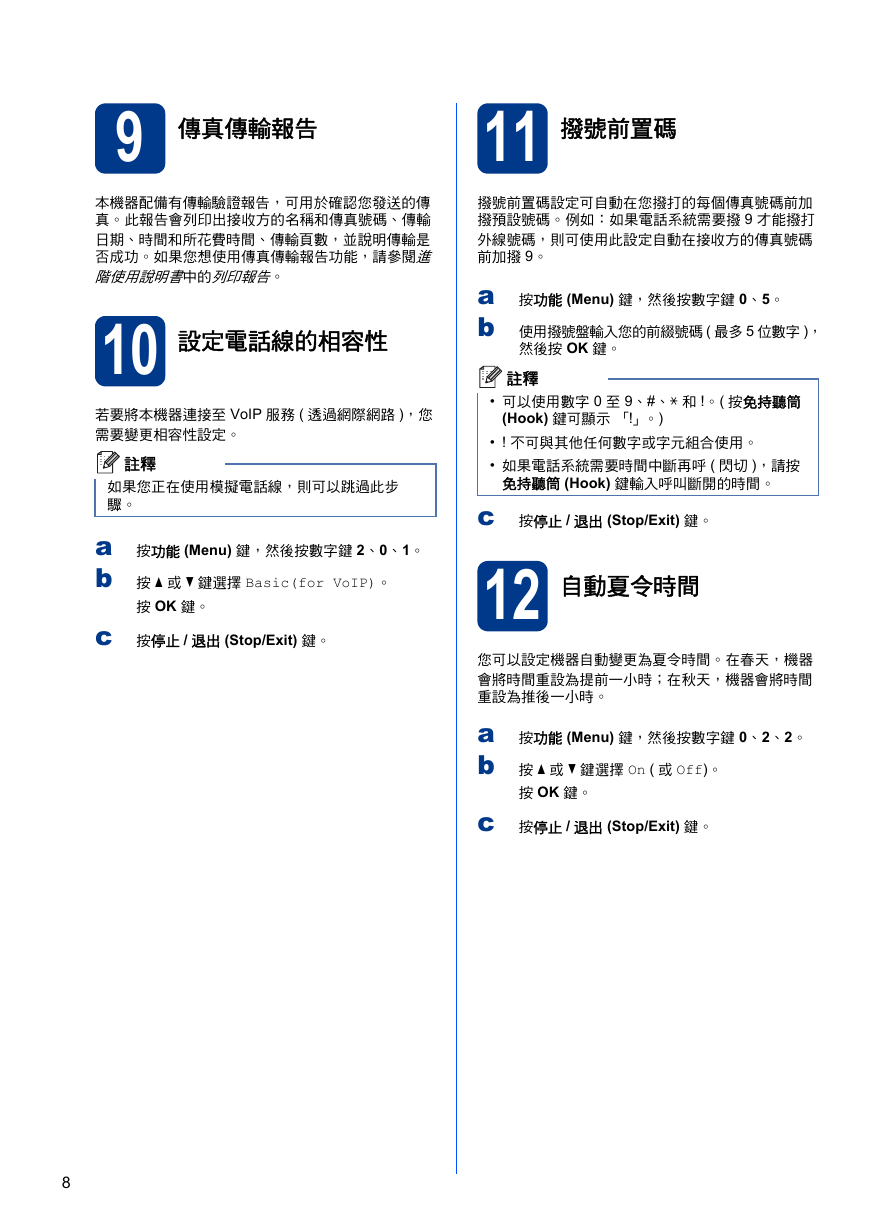

9 傳真傳輸報告 11 撥號前置碼撥號前置碼設定可自動在您撥打的每個傳真號碼前加撥預設號碼。例如：如果電話系統需要撥 9 才能撥打外線號碼，則可使用此設定自動在接收方的傳真號碼前加撥 9。 a 按功能 (Menu) 鍵，然後按數字鍵 0、5。 b 使用撥號盤輸入您的前綴號碼 ( 最多 5 位數字 )，然後按 OK 鍵。註釋 • 可以使用數字 0 至 9、#、l 和 !。 ( 按免持聽筒 (Hook) 鍵可顯示「!」。) • ! 不可與其他任何數字或字元組合使用。 • 如果電話系統需要時間中斷再呼 ( 閃切 )，請按免持聽筒 (Hook) 鍵輸入呼叫斷開的時間。 c 按停止 / 退出 (Stop/Exit) 鍵。 12 自動夏令時間您可以設定機器自動變更為夏令時間。在春天，機器會將時間重設為提前一小時；在秋天，機器會將時間重設為推後一小時。 a 按功能 (Menu) 鍵，然後按數字鍵 0、2、2。 b 按 a 或 b 鍵選擇 On ( 或 Off)。按 OK 鍵。 c 按停止 / 退出 (Stop/Exit) 鍵。本機器配備有傳輸驗證報告，可用於確認您發送的傳真。此報告會列印出接收方的名稱和傳真號碼、傳輸日期、時間和所花費時間、傳輸頁數，並說明傳輸是否成功。如果您想使用傳真傳輸報告功能，請參閱進階使用說明書中的列印報告。 10 設定電話線的相容性若要將本機器連接至 VoIP 服務 ( 透過網際網路 )，您需要變更相容性設定。註釋如果您正在使用模擬電話線，則可以跳過此步驟。 a 按功能 (Menu) 鍵，然後按數字鍵 2、0、1。 b 按 a 或 b 鍵選擇 Basic(for VoIP)。按 OK 鍵。 c 按停止 / 退出 (Stop/Exit) 鍵。 8
