2018 年广西桂林电子科技大学数字电路及微机原理及应用考研真题 A 卷一、填空题（每空 2 分，共 30 分） 1. 2. 只有当一件事的几个条件全部具备之后，这件事才发生。这种逻辑关系称为 (43)10 的 8421BCD 码为__________。 __________。 3. AB AB A B   = __________。  4. 某 TTL 电路如图 1-172 所示，EN=0，A=1，B=0，则 L=__________。 5. F A B C ( , , ) m  (5,6,7) 的与或表达式为__________。 6. 根据反演定律， A B = __________。 7. 集成门电路带拉电流负载工作时，若驱动门的 IOH=4mA，负载门的 IIH=0.02mA，则输出高电平的扇出系数为__________。 8. 三态门的输出状态有 0，1，__________。 9. 对于一个逻辑电路，其输出状态在任何时刻只取决于同一时刻的输入状态，而与电路原来的状态无关，这种电路被定义为__________电路。 10. 4 选 1 数据选择器的地址输入端有__________个。 11. JK 触发器的特性方程为__________。 12. 边沿 JK 触发器 J=1， K=1，原态为 0，则触发之后，次态为__________。 13. 某 RAM 有 1k 个字，4 条输出线，则该 RAM 含有_________条地址线。 14. 由 555 构成的多谐振荡器输出波形是_________。 15. 能把模拟信号转换成数字信号的电路称为_________。二、分析题（共 20 分） 1. 分析图示电路的逻辑功能。(10 分) （1）写出 X、Y、Z 的逻辑式。（2）列出真值表。 2. 分析题图所示电路，要求：（10 分）（1）写出电路的驱动方程；

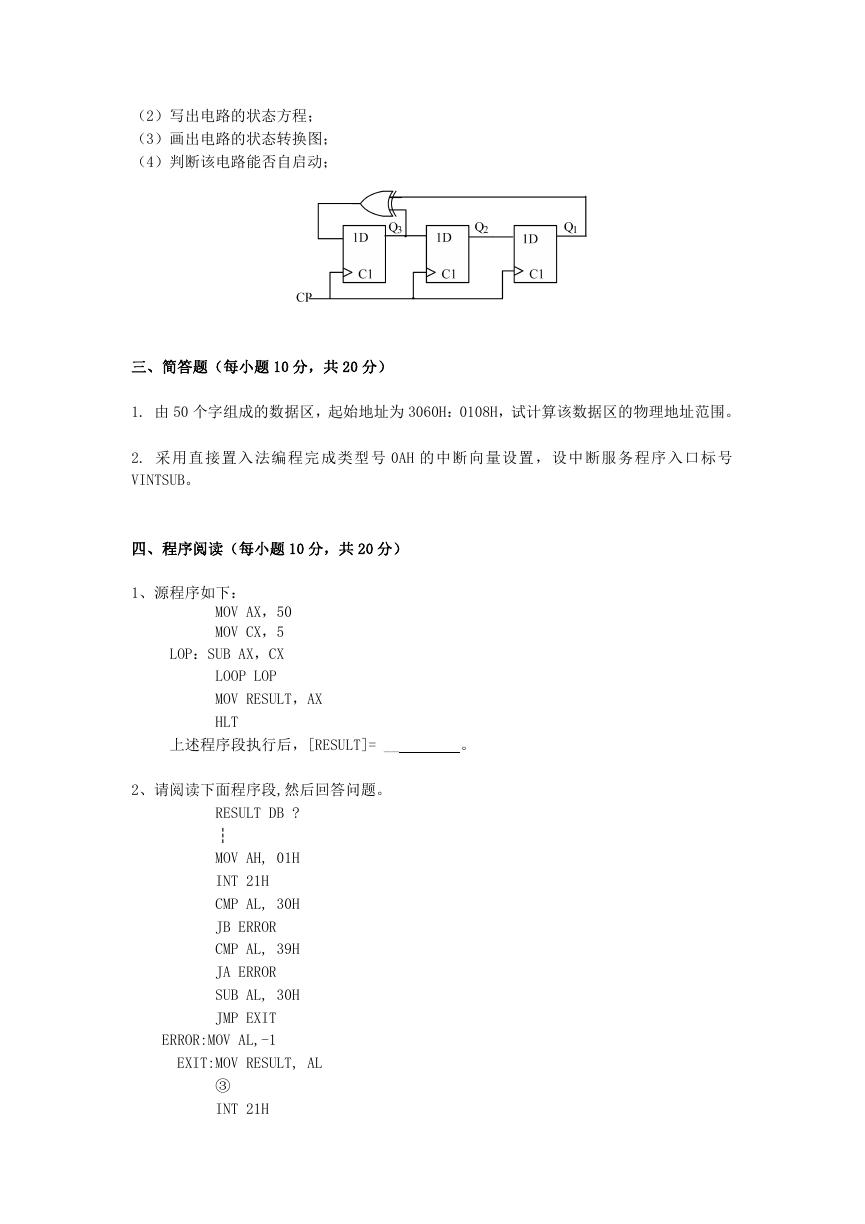

（2）写出电路的状态方程；（3）画出电路的状态转换图；（4）判断该电路能否自启动；三、简答题（每小题 10 分，共 20 分） 1. 由 50 个字组成的数据区，起始地址为 3060H：0108H，试计算该数据区的物理地址范围。 2. 采用直接置入法编程完成类型号 0AH 的中断向量设置，设中断服务程序入口标号 VINTSUB。四、程序阅读（每小题 10 分，共 20 分） 1、源程序如下： MOV AX，50 MOV CX，5 LOP：SUB AX，CX LOOP LOP MOV RESULT，AX HLT 上述程序段执行后，[RESULT]= __ 。 2、请阅读下面程序段,然后回答问题。 RESULT DB ? ┆ MOV AH, 01H INT 21H CMP AL, 30H JB ERROR CMP AL, 39H JA ERROR SUB AL, 30H JMP EXIT ERROR:MOV AL,-1 EXIT:MOV RESULT, AL ③ INT 21H

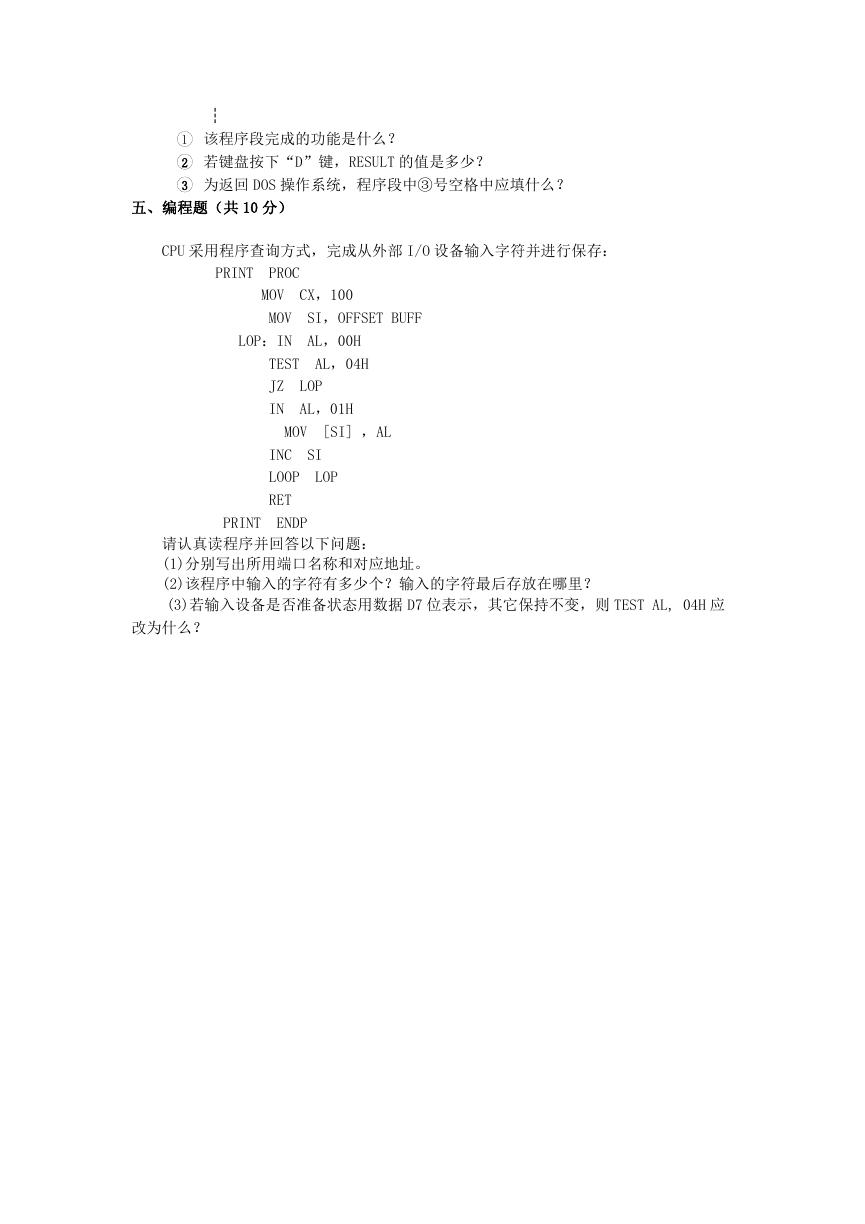

┆ 1 该程序段完成的功能是什么？ 2 若键盘按下“D”键，RESULT 的值是多少？ 3 为返回 DOS 操作系统，程序段中③号空格中应填什么？五、编程题（共 10 分） CPU 采用程序查询方式，完成从外部 I/O 设备输入字符并进行保存： PRINT PROC MOV CX，100 MOV LOP：IN SI，OFFSET BUFF AL，00H AL，04H TEST JZ IN LOP AL，01H MOV [SI] ，AL SI LOP INC LOOP RET PRINT ENDP 请认真读程序并回答以下问题： (1)分别写出所用端口名称和对应地址。 (2)该程序中输入的字符有多少个？输入的字符最后存放在哪里？ (3)若输入设备是否准备状态用数据 D7 位表示，其它保持不变，则 TEST AL, 04H 应改为什么？
