请先阅读本章节

识别部件和控制器

机身

镜头E 18-200mm F3.5-6.3 OSS（仅限NEX-EA50CK）

无线遥控器

屏幕指示

入门指南

步骤1：检查附送的物品

所有型号

仅限NEX-EA50CK

仅限NEX-EA50CH

步骤2：给电池充电

步骤3：安装镜头

步骤4：安装麦克风

步骤5：打开本机并设定日期和时间

更改语言设定

设定[60i/50i选择]

步骤6：调节液晶屏

步骤7：准备录制媒体

录制

录制动画

录制静像

使用肩座录制

使用变焦环调节变焦

使用变焦杆调节变焦

调整对焦

临时使用自动对焦/固定对焦（按自动对焦/对焦保持）

使用扩展对焦（扩展对焦）

通过点击液晶屏进行对焦（定点对焦）

对焦于检测到的脸部（人脸检测）

使用对焦切换

改变录制设定/图像尺寸

选择高清晰图像质量（HD）的录制格式

选择高清晰图像质量（HD）或标准清晰图像质量（SD）

选择静像的影像尺寸

调整亮度

调节光圈

调节增益/ISO感光度

调节快门速度

调节色调

调节白平衡

音频设置

使用内置麦克风

通过附送的麦克风进行录音

通过外部音频设备进行录音

调节音量

设定耳机的声音

有用的功能

自定义图像质量（图像文档）

设定时间数据

查看最近录制的场景（最后场景预览）

指定功能至ASSIGN按钮

播放

播放动画

播放静像

更改/检查本机的设置

更改画面显示

显示录制数据（数据代码）

检查本机的设定（状态检查）

连接监视器或电视机

编辑

保护录制的动画和静像（保护）

分割动画

删除动画和静像

复制动画和静像

从动画中捕获静像

格式化录制媒体

防止恢复录制媒体上的数据

修复图像数据库文件

使用菜单

操作菜单

菜单项目

（摄像机设定）菜单

根据录制条件调整本机的设定（亮度增益设置/STEADYSHOT等）

（拍摄/输出设定）菜单

录制设定、输入和输出设定（拍摄设定/视频输出等）

（音频设定）菜单

用于音频录制的设定（音频格式/XLR设定等）

（显示设定）菜单

显示设定（标记/显示输出等）

（TC/UB设定）菜单

时间代码设定（TC PRESET/UB PRESET/TC FORMAT等）

（其它）菜单

录制时的设定或其他基本设定（时区设定/提示音等）

连接至其他设备

将图像保存到外部媒体设备上

使用刻录机等创建标准清晰图像质量（SD）的光盘

故障排除

警告指示和信息

附加信息

动画录制时间和可拍摄的照片数量

在国外使用本机

存储卡和闪存设备上的文件/文件夹结构

保养和预防措施

关于AVCHD格式

关于存储卡

关于“InfoLITHIUM”电池

关于操作本机

规格

索引

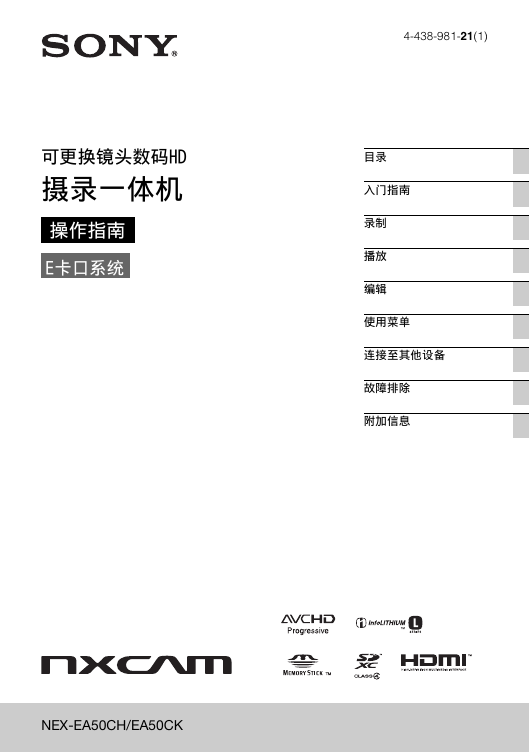

4-438-981-21(1) 目录入门指南录制播放编辑使用菜单连接至其他设备故障排除附加信息可更换镜头数码HD 摄录一体机操作指南 E卡口系统 NEX-EA50CH/EA50CK

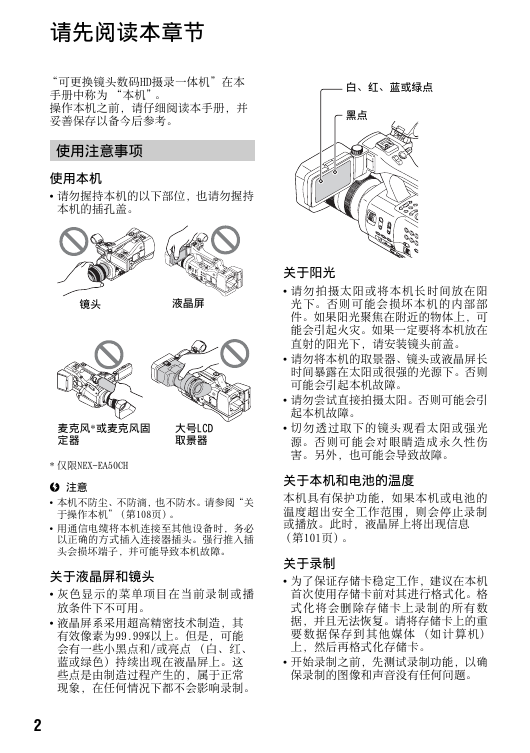

请先阅读本章节 “可更换镜头数码HD摄录一体机”在本手册中称为 “本机”。操作本机之前，请仔细阅读本手册，并妥善保存以备今后参考。使用注意事项使用本机 • 请勿握持本机的以下部位，也请勿握持本机的插孔盖。镜头液晶屏麦克风*或麦克风固定器大号LCD 取景器 * 仅限NEX-EA50CH b 注意本机不防尘、不防滴，也不防水。请参阅“关于操作本机”（第108页）。用通信电缆将本机连接至其他设备时，务必以正确的方式插入连接器插头。强行推入插头会损坏端子，并可能导致本机故障。关于液晶屏和镜头灰色显示的菜单项目在当前录制或播放条件下不可用。液晶屏系采用超高精密技术制造，其有效像素为99.99%以上。但是，可能会有一些小黑点和/或亮点（白、红、蓝或绿色）持续出现在液晶屏上。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。 2 白、红、蓝或绿点黑点关于阳光请勿拍摄太阳或将本机长时间放在阳光下。否则可能会损坏本机的内部部件。如果阳光聚焦在附近的物体上，可能会引起火灾。如果一定要将本机放在直射的阳光下，请安装镜头前盖。请勿将本机的取景器、镜头或液晶屏长时间暴露在太阳或很强的光源下。否则可能会引起本机故障。请勿尝试直接拍摄太阳。否则可能会引起本机故障。切勿透过取下的镜头观看太阳或强光源。否则可能会对眼睛造成永久性伤害。另外，也可能会导致故障。关于本机和电池的温度本机具有保护功能，如果本机或电池的温度超出安全工作范围，则会停止录制或播放。此时，液晶屏上将出现信息（第101页）。关于录制为了保证存储卡稳定工作，建议在本机首次使用存储卡前对其进行格式化。格式化将会删除存储卡上录制的所有数据，并且无法恢复。请将存储卡上的重要数据保存到其他媒体（如计算机）上，然后再格式化存储卡。开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。

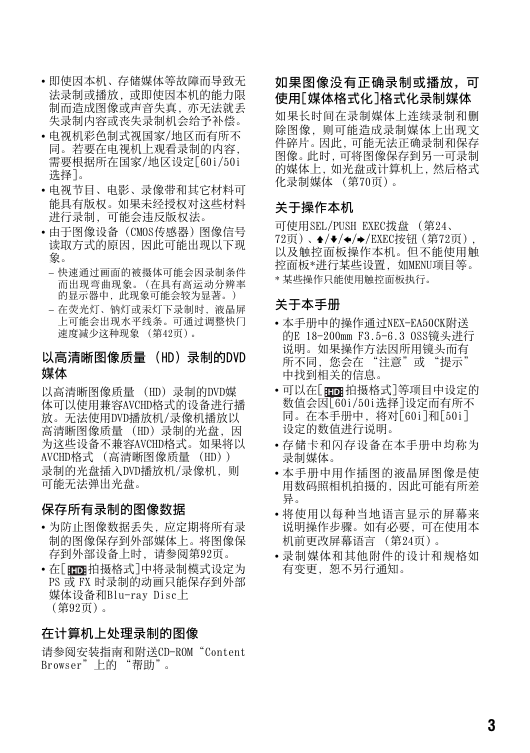

如果图像没有正确录制或播放，可使用[媒体格式化]格式化录制媒体如果长时间在录制媒体上连续录制和删除图像，则可能造成录制媒体上出现文件碎片。因此，可能无法正确录制和保存图像。此时，可将图像保存到另一可录制的媒体上，如光盘或计算机上，然后格式化录制媒体（第70页）。关于操作本机可使用SEL/PUSH EXEC拨盘（第24、 72页）、V/v/B/b/EXEC按钮（第72页），以及触控面板操作本机。但不能使用触控面板*进行某些设置，如MENU项目等。 * 某些操作只能使用触控面板执行。关于本手册本手册中的操作通过NEX-EA50CK附送的E 18-200mm F3.5-6.3 OSS镜头进行说明。如果操作方法因所用镜头而有所不同，您会在 “注意”或 “提示” 中找到相关的信息。可以在[ 拍摄格式]等项目中设定的数值会因[60i/50i选择]设定而有所不同。在本手册中，将对[60i]和[50i] 设定的数值进行说明。存储卡和闪存设备在本手册中均称为录制媒体。本手册中用作插图的液晶屏图像是使用数码照相机拍摄的，因此可能有所差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，可在使用本机前更改屏幕语言（第24页）。录制媒体和其他附件的设计和规格如有变更，恕不另行通知。即使因本机、存储媒体等故障而导致无法录制或播放，或即使因本机的能力限制而造成图像或声音失真，亦无法就丢失录制内容或丧失录制机会给予补偿。电视机彩色制式视国家/地区而有所不同。若要在电视机上观看录制的内容，需要根据所在国家/地区设定[60i/50i 选择]。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS传感器）图像信号读取方式的原因，因此可能出现以下现象。 – 快速通过画面的被摄体可能会因录制条件而出现弯曲现象。（在具有高运动分辨率的显示器中，此现象可能会较为显著。) – 在荧光灯、钠灯或汞灯下录制时，液晶屏上可能会出现水平线条。可通过调整快门速度减少这种现象（第42页）。以高清晰图像质量（HD）录制的DVD 媒体以高清晰图像质量（HD）录制的DVD媒体可以使用兼容AVCHD格式的设备进行播放。无法使用DVD播放机/录像机播放以高清晰图像质量（HD）录制的光盘，因为这些设备不兼容AVCHD格式。如果将以 AVCHD格式（高清晰图像质量（HD））录制的光盘插入DVD播放机/录像机，则可能无法弹出光盘。保存所有录制的图像数据为防止图像数据丢失，应定期将所有录制的图像保存到外部媒体上。将图像保存到外部设备上时，请参阅第92页。在[ 拍摄格式]中将录制模式设定为 PS 或 FX 时录制的动画只能保存到外部媒体设备和Blu-ray Disc上（第92页）。在计算机上处理录制的图像请参阅安装指南和附送CD-ROM“Content Browser”上的 “帮助”。 3

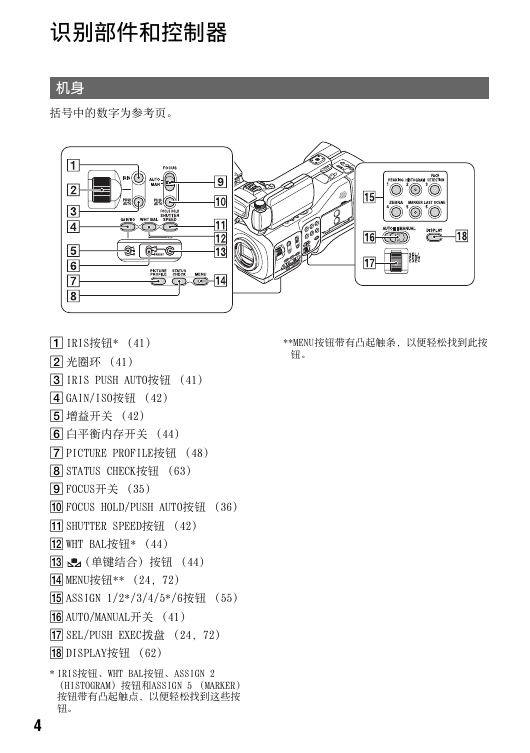

识别部件和控制器机身括号中的数字为参考页。 A IRIS按钮* （41） B 光圈环（41） C IRIS PUSH AUTO按钮（41） D GAIN/ISO按钮（42） E 增益开关（42） F 白平衡内存开关（44） G PICTURE PROFILE按钮（48） H STATUS CHECK按钮（63） I FOCUS开关（35） J FOCUS HOLD/PUSH AUTO按钮（36） K SHUTTER SPEED按钮（42） L WHT BAL按钮* （44） M （单键结合）按钮（44） N MENU按钮** （24，72） O ASSIGN 1/2*/3/4/5*/6按钮（55） P AUTO/MANUAL开关（41） Q SEL/PUSH EXEC拨盘（24，72） R DISPLAY按钮（62） * IRIS按钮、WHT BAL按钮、ASSIGN 2 （HISTOGRAM）按钮和ASSIGN 5 （MARKER）按钮带有凸起触点，以便轻松找到这些按钮。 4 **MENU按钮带有凸起触条，以便轻松找到此按钮。

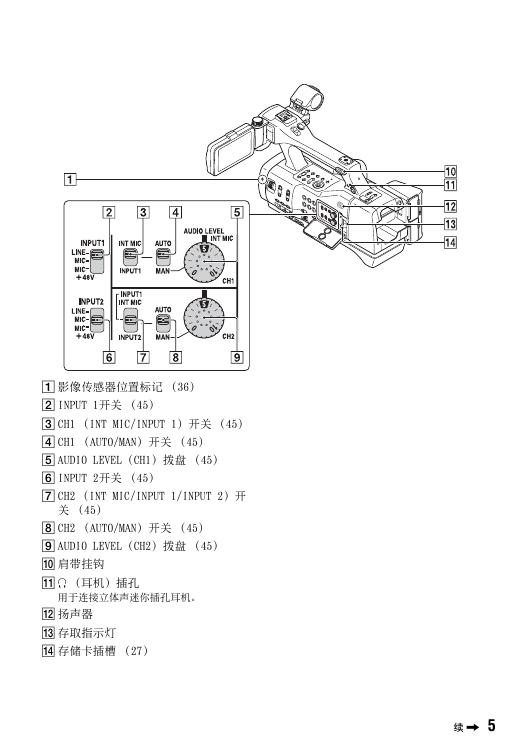

A 影像传感器位置标记（36） B INPUT 1开关（45） C CH1 （INT MIC/INPUT 1）开关（45） D CH1 （AUTO/MAN）开关（45） E AUDIO LEVEL (CH1) 拨盘（45） F INPUT 2开关（45） G CH2 （INT MIC/INPUT 1/INPUT 2）开关（45） H CH2 （AUTO/MAN）开关（45） I AUDIO LEVEL (CH2) 拨盘（45） J 肩带挂钩 K i （耳机）插孔用于连接立体声迷你插孔耳机。 L 扬声器 M 存取指示灯 N 存储卡插槽（27）续 , 5

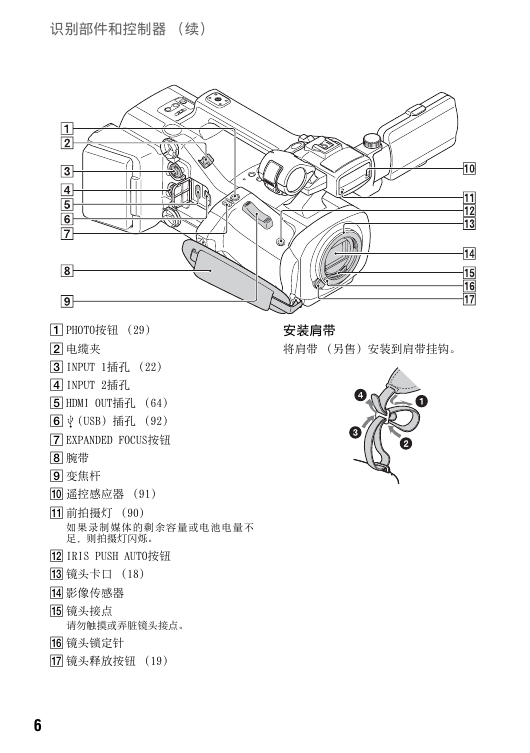

识别部件和控制器（续） A PHOTO按钮（29） B 电缆夹 C INPUT 1插孔（22） D INPUT 2插孔 E HDMI OUT插孔（64） F （USB）插孔（92） G EXPANDED FOCUS按钮 H 腕带 I 变焦杆 J 遥控感应器（91） K 前拍摄灯（90) 如果录制媒体的剩余容量或电池电量不足，则拍摄灯闪烁。 L IRIS PUSH AUTO按钮 M 镜头卡口（18） N 影像传感器 O 镜头接点请勿触摸或弄脏镜头接点。 P 镜头锁定针 Q 镜头释放按钮（19） 6 安装肩带将肩带（另售）安装到肩带挂钩。

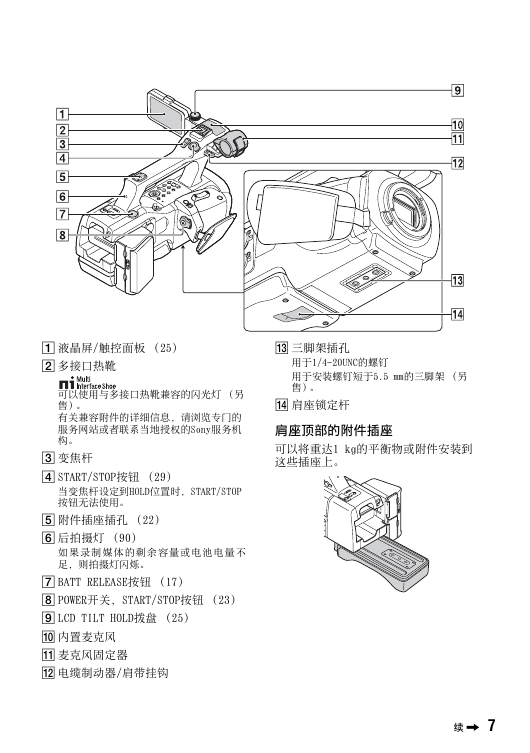

A 液晶屏/触控面板（25） M 三脚架插孔用于1/4-20UNC的螺钉用于安装螺钉短于5.5 mm的三脚架（另售）。 N 肩座锁定杆肩座顶部的附件插座可以将重达1 kg的平衡物或附件安装到这些插座上。 B 多接口热靴可以使用与多接口热靴兼容的闪光灯（另售）。有关兼容附件的详细信息，请浏览专门的服务网站或者联系当地授权的Sony服务机构。 C 变焦杆 D START/STOP按钮（29）当变焦杆设定到HOLD位置时，START/STOP 按钮无法使用。 E 附件插座插孔（22） F 后拍摄灯（90）如果录制媒体的剩余容量或电池电量不足，则拍摄灯闪烁。 G BATT RELEASE按钮（17） H POWER开关，START/STOP按钮（23） I LCD TILT HOLD拨盘（25） J 内置麦克风 K 麦克风固定器 L 电缆制动器/肩带挂钩续 , 7

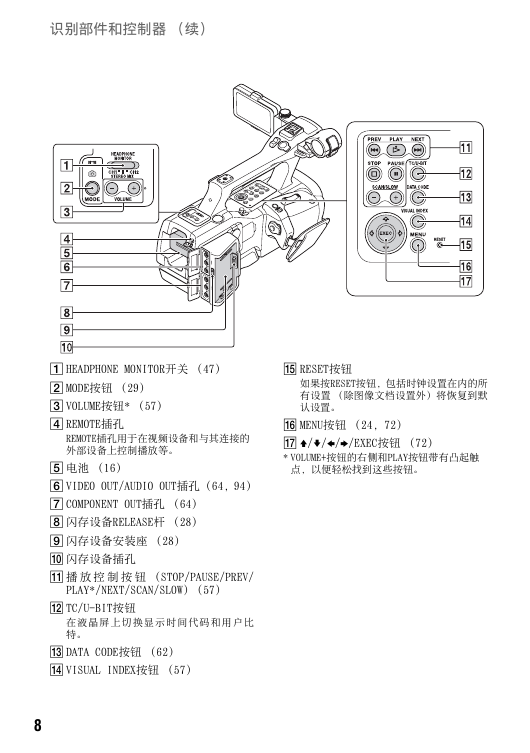

识别部件和控制器（续） A HEADPHONE MONITOR开关（47） O RESET按钮如果按RESET按钮，包括时钟设置在内的所有设置（除图像文档设置外）将恢复到默认设置。 P MENU按钮（24，72） Q V/v/B/b/EXEC按钮（72） * VOLUME+按钮的右侧和PLAY按钮带有凸起触点，以便轻松找到这些按钮。 B MODE按钮（29） C VOLUME按钮* （57） D REMOTE插孔 REMOTE插孔用于在视频设备和与其连接的外部设备上控制播放等。 E 电池（16） F VIDEO OUT/AUDIO OUT插孔（64，94） G COMPONENT OUT插孔（64） H 闪存设备RELEASE杆（28） I 闪存设备安装座（28） J 闪存设备插孔 K 播放控制按钮（STOP/PAUSE/PREV/ PLAY*/NEXT/SCAN/SLOW）（57） L TC/U-BIT按钮在液晶屏上切换显示时间代码和用户比特。 M DATA CODE按钮（62） N VISUAL INDEX按钮（57） 8
