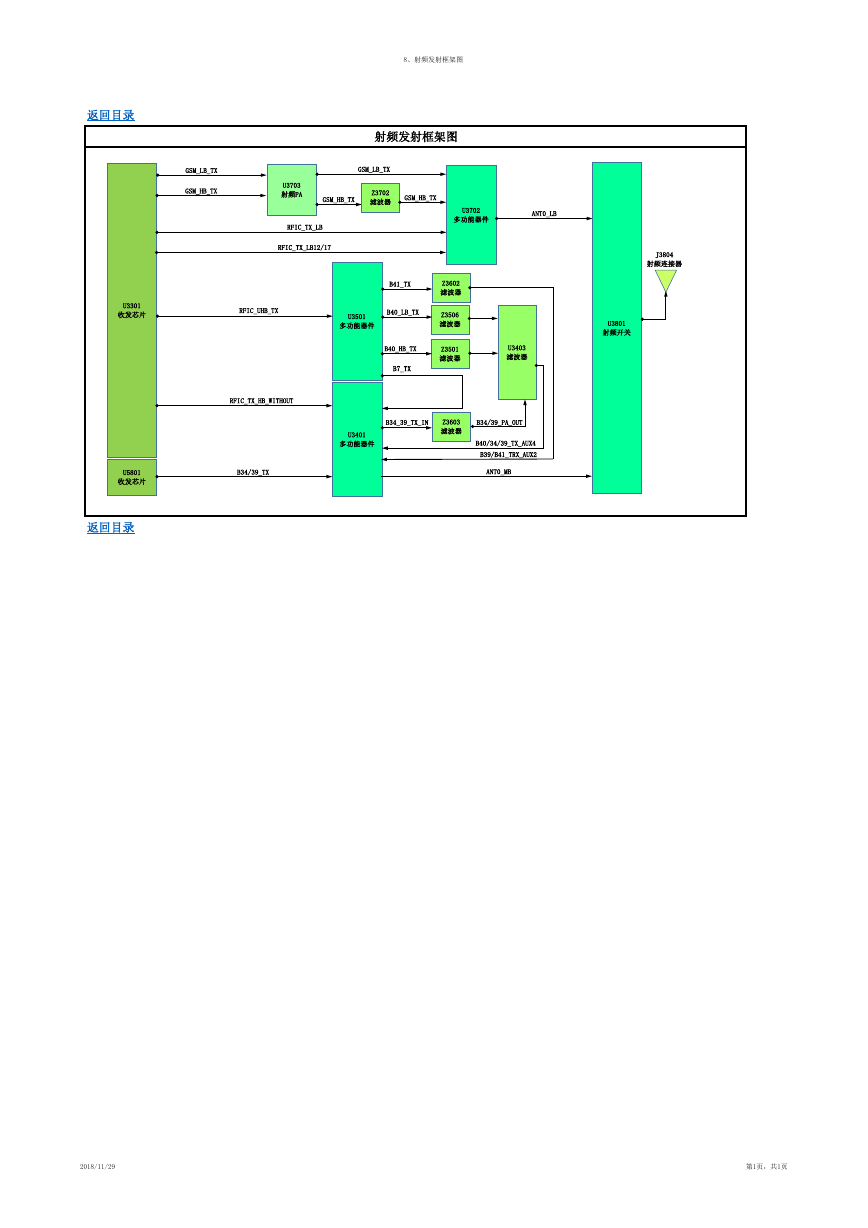

返回目录 8、射频发射框架图 射频发射框架图 GSM_LB_TX GSM_HB_TX GSM_LB_TX U3703 射频PA GSM_HB_TX Z3702 滤波器 GSM_HB_TX RFIC_TX_LB RFIC_TX_LB12/17 U3702 多功能器件 ANT0_LB J3804 射频连接器 B41_TX B40_LB_TX B40_HB_TX B7_TX Z3602 滤波器 Z3506 滤波器 Z3501 滤波器 U3801 射频开关 U3403 滤波器 B34_39_TX_IN Z3603 滤波器 B34/39_PA_OUT B40/34/39_TX_AUX4 B39/B41_TRX_AUX2 ANT0_MB U3301 收发芯片 RFIC_UHB_TX RFIC_TX_HB_WITHOUT U3501 多功能器件 U3401 多功能器件 U5801 收发芯片 B34/39_TX 返回目录 2018/11/29 第1页，共1页
