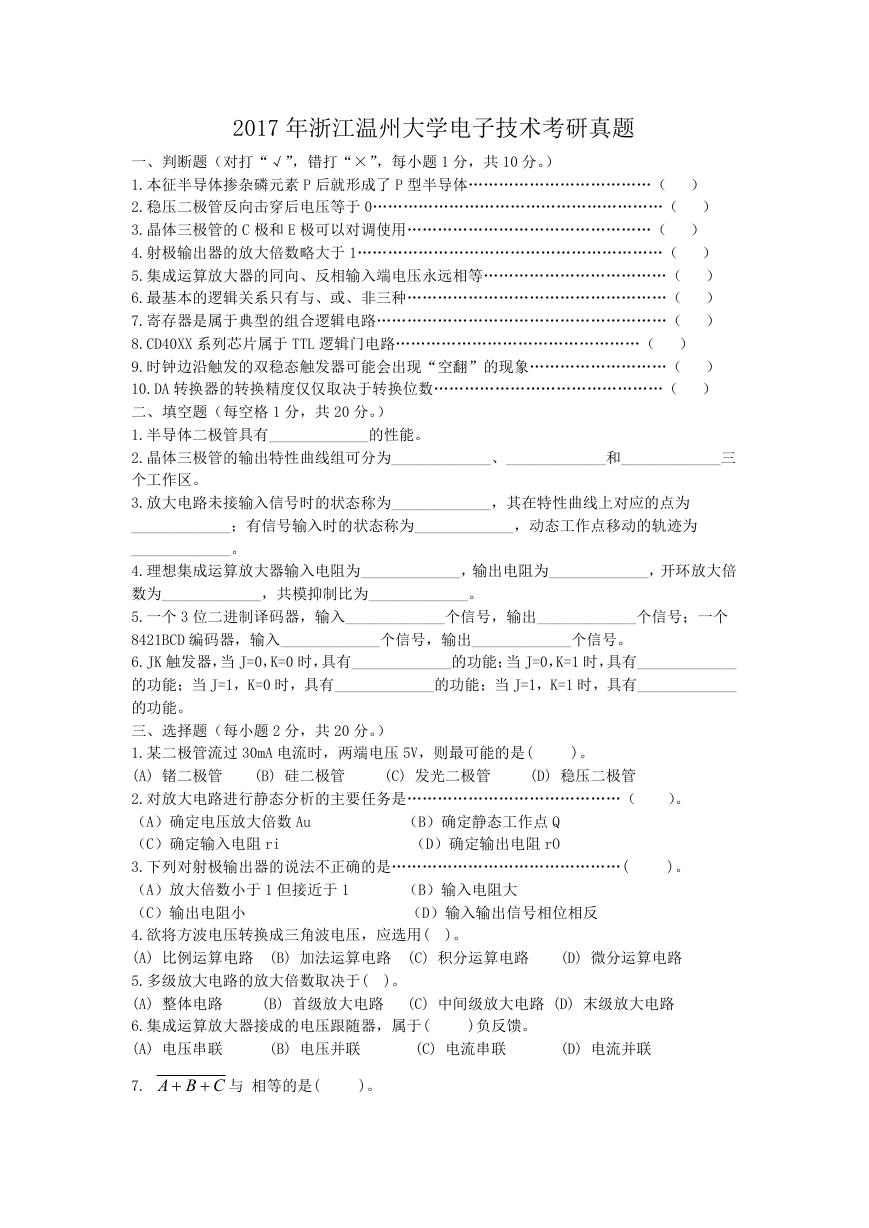

2017 年浙江温州大学电子技术考研真题
一、判断题(对打“√”,错打“×”,每小题 1 分,共 10 分。)
1.本征半导体掺杂磷元素 P 后就形成了 P 型半导体………………………………( )
2.稳压二极管反向击穿后电压等于 0…………………………………………………( )
3.晶体三极管的 C 极和 E 极可以对调使用…………………………………………( )
4.射极输出器的放大倍数略大于 1……………………………………………………( )
5.集成运算放大器的同向、反相输入端电压永远相等………………………………( )
6.最基本的逻辑关系只有与、或、非三种……………………………………………( )
7.寄存器是属于典型的组合逻辑电路…………………………………………………( )
8.CD40XX 系列芯片属于 TTL 逻辑门电路…………………………………………( )
9.时钟边沿触发的双稳态触发器可能会出现“空翻”的现象………………………( )
10.DA 转换器的转换精度仅仅取决于转换位数………………………………………( )
二、填空题(每空格 1 分,共 20 分。)
1.半导体二极管具有_____________的性能。
2.晶体三极管的输出特性曲线组可分为_____________、_____________和_____________三
个工作区。
3.放大电路未接输入信号时的状态称为_____________,其在特性曲线上对应的点为
_____________;有信号输入时的状态称为_____________,动态工作点移动的轨迹为
_____________。
4.理想集成运算放大器输入电阻为_____________,输出电阻为_____________,开环放大倍
数为_____________,共模抑制比为_____________。
5.一个 3 位二进制译码器,输入_____________个信号,输出_____________个信号;一个
8421BCD 编码器,输入_____________个信号,输出_____________个信号。
6.JK 触发器,当 J=0,K=0 时,具有_____________的功能;当 J=0,K=1 时,具有_____________
的功能;当 J=1,K=0 时,具有_____________的功能;当 J=1,K=1 时,具有_____________
的功能。
三、选择题(每小题 2 分,共 20 分。)
1.某二极管流过 30mA 电流时,两端电压 5V,则最可能的是(
(A) 锗二极管
(D) 稳压二极管
2.对放大电路进行静态分析的主要任务是……………………………………(
(A)确定电压放大倍数 Au
(C)确定输入电阻 ri
3.下列对射极输出器的说法不正确的是………………………………………(
(A)放大倍数小于 1 但接近于 1
(C)输出电阻小
4.欲将方波电压转换成三角波电压,应选用(
(A) 比例运算电路 (B) 加法运算电路 (C) 积分运算电路
5.多级放大电路的放大倍数取决于(
(A) 整体电路
6.集成运算放大器接成的电压跟随器,属于(
(A) 电压串联
(B)输入电阻大
(D)输入输出信号相位相反
(B) 首级放大电路 (C) 中间级放大电路 (D) 末级放大电路
(B)确定静态工作点 Q
(D)确定输出电阻 rO
(B) 硅二极管
(C) 发光二极管
(B) 电压并联
(C) 电流串联
(D) 电流并联
)。
)。
(D) 微分运算电路
)。
)。
)。
)负反馈。
7.
CBA
与 相等的是(
)。
(A)
CBA
(B)
CBA
(C)
CBA
(D)
CBA
8.逻辑代数中,下列正确的表达式是(
(A)
A
11
A
2
(B)
A
BC
)。
CABA
(C)
BABA
(D)
BABA
)。
(B) 0.5V
(B) 与非门
(C) 0.84V
)。
(C) 或门
9.某 8 位 DA 转换器参考电压为 10V,输入二进制数 00101011,则电压约为(
(A) 0V
(D) 1.68V
10.不用的多余输入端可以接地的是(
(A) 与门
四、简答题(每小题 5 分,共 25 分。)
1.集成运算放大器实现的加法运算与组合逻辑电路全加器实现的加法运算有何区别?
2.电压并联负反馈对放大电路的输入、输出电阻有何影响?
3.D 触发器的逻辑功能是什么?
4.对功率放大电路的基本要求是什么?
5.串行与并行输入输出方式对比,各自的优缺点是什么?

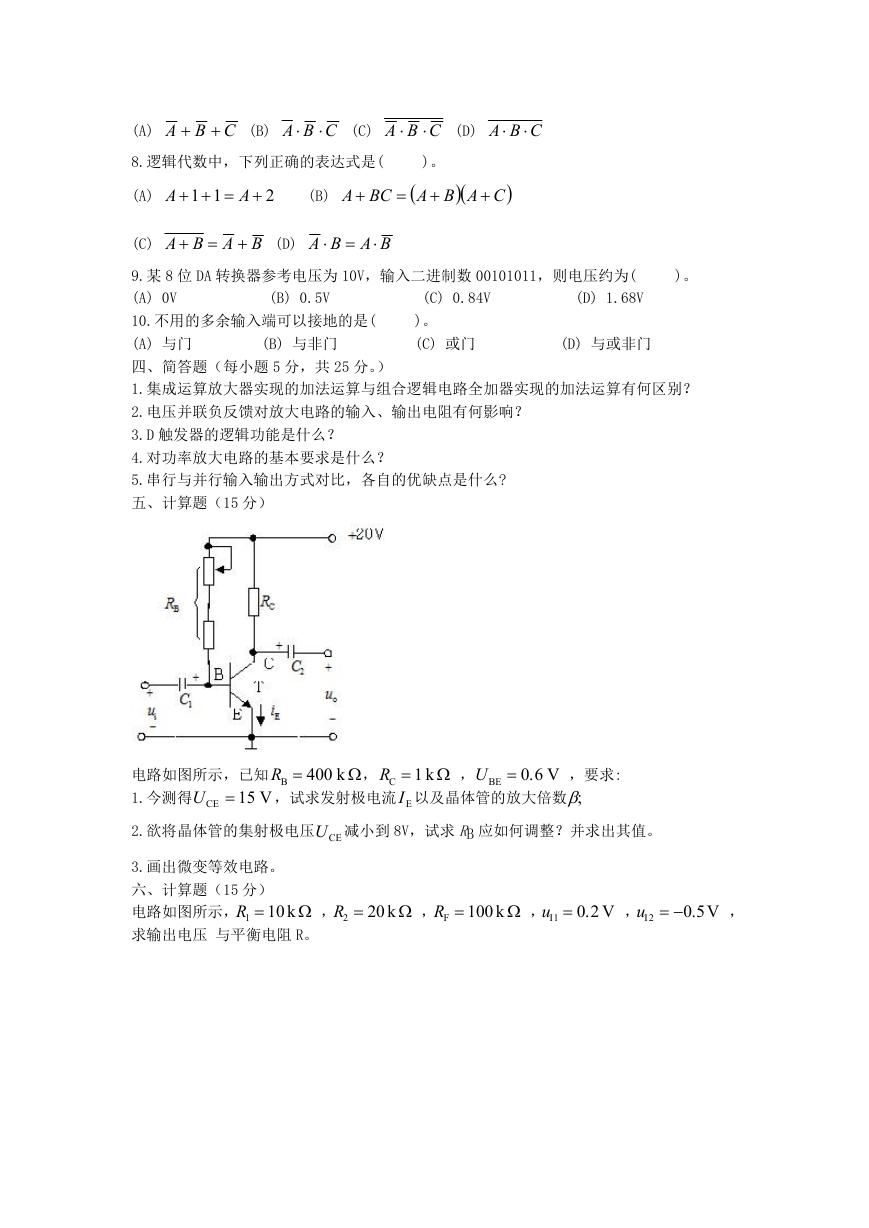

五、计算题(15 分)
(D) 与或非门
400 ,RC
电路如图所示,已知RB
1.今测得U CE
2.欲将晶体管的集射极电压U CE 减小到 8V,试求 RB 应如何调整?并求出其值。
V 15 ,试求发射极电流IE 以及晶体管的放大倍数;
0 6 ,要求:
k 1 ,UBE
. V
k
3.画出微变等效电路。
六、计算题(15 分)
电路如图所示,R1 10
求输出电压 与平衡电阻 R。
k ,R2
20
k ,RF
100 ,uI1
k
0 2 ,uI2
. V
0 5 ,
. V

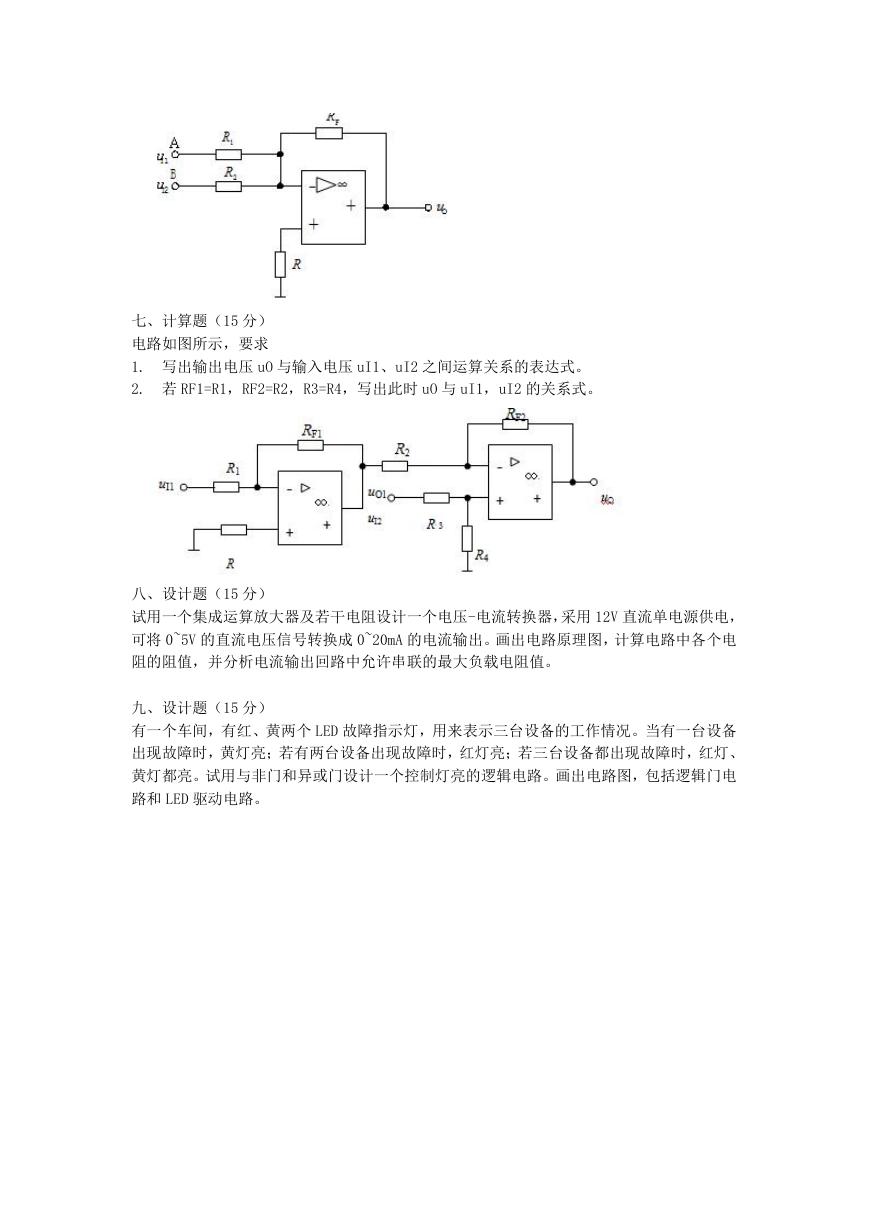

七、计算题(15 分)
电路如图所示,要求
1. 写出输出电压 uO 与输入电压 uI1、uI2 之间运算关系的表达式。
2. 若 RF1=R1,RF2=R2,R3=R4,写出此时 uO 与 uI1,uI2 的关系式。
八、设计题(15 分)
试用一个集成运算放大器及若干电阻设计一个电压-电流转换器,采用 12V 直流单电源供电,
可将 0~5V 的直流电压信号转换成 0~20mA 的电流输出。画出电路原理图,计算电路中各个电
阻的阻值,并分析电流输出回路中允许串联的最大负载电阻值。
九、设计题(15 分)
有一个车间,有红、黄两个 LED 故障指示灯,用来表示三台设备的工作情况。当有一台设备
出现故障时,黄灯亮;若有两台设备出现故障时,红灯亮;若三台设备都出现故障时,红灯、
黄灯都亮。试用与非门和异或门设计一个控制灯亮的逻辑电路。画出电路图,包括逻辑门电
路和 LED 驱动电路。
