前言

一、绘制原理图

1.创建一个PCB项目。

2.向项目添加原理图

3.设置文档选项

4.Altium Designer中的组件和库

5.访问组件

6. 使库可用于访问组件

7. 在库中查找组件

8.在可用库中查找组件

9. 让Altium Content Vault可用于访问组件

10.在Altium Content Vault中查找组件

11. 在浏览器面板中工作

12. 在原理图上放置元件

a.从库面板放置

Libraries Panel

b.从资源管理器面板放置

Explorer Panel

放置提示

在放置期间使用“属性”面板

多谐振荡器零件(查找和放置)

A查找和放置晶体管

B查找并放置电阻

C查找和放置电容器

D查找并放置连接器

组件定位提示

13.连接电路

活动栏

连接原理图

接线提示

14.添加网络标签

网和网络标签

添加网络标签

网络标签，端口和电源端口

15.设置项目选项

16.编译项目

17.检查原理图的电气特性

设置错误报告

设置连接矩阵

更改连接矩阵

配置类生成

设置比较器

配置比较器设置

编译项目以检查错误

编译并检查错误

二、创建一个新的PCB

添加新PCB到项目

配置板的形状和位置

设置原点和网格

重新定义板的形状

转移设计（原理图转移到PCB）

将设计从原理图捕获转移到PCB布局

配置PCB工作区

配置图层的显示

图层提示

配置图层可见性

物理层和层堆栈管理器

配置板层堆栈

合适的网格设置

支持多个网格

设置捕捉网格

配置捕捉网格

设置设计规则

走线宽度设计规则

为信号网络配置走线宽度规则

为电源网络添加走线宽度规则

定义电气间隙约束

通过样式定义走线

走线过孔样式设计规则定义

现有的设计规则违规

查看设计规则

禁用冗余规则

将组件放置在PCB上（布局）

组件定位和放置选项

设置组件定位选项

放置组件

定位组件

交互布线电路板

准备交互式走线

交互式走线

电路板交互布线

走线技巧

~ or Shift+F1

* or Ctrl+Shift+WheelRoll

Shift+R

Shift + S

空格键

Shift +空格键

Ctrl +左键单击

Ctrl

End

PgUp / PgDn

Backspace

右键单击或ESC

交互式走线模式

修改和重选现有路线

重新选择现有的路线

重新调整现有路线

跟踪拖动提示

ActiveRoute - 自动交互走线

使用ActiveRoute走线

查看ActiveRoute

验证您的电路板设计

配置显示规则违规

准备运行设计规则检查（DRC）

配置规则检查器

DRC报告选项

DRC规则检查

运行设计规则检查（DRC）

查找错误状况

了解错误状况

违规子菜单

PCB规则和违规面板

解决违规问题

阻焊错误

解决阻焊膜违规

解决Silk to Solder Mask清除违规问题

清除违规行为

丝印到丝印间隙违规

以3D观看您的主板

在3D中工作的技巧

三、输出文档

可用的输出类型

装配输出

文档输出

制作输出

网表输出

报告输出

单独的输出或输出作业文件（输出Gerber文件）

将输出作业添加到项目

配置Gerber文件

配置Gerber生成

配置物料清单

配置BomDoc

生成BOM

将设计数据映射到BOM中

Fields

文档和项目参数

Columns

默认参数

PCB参数

供应商数据

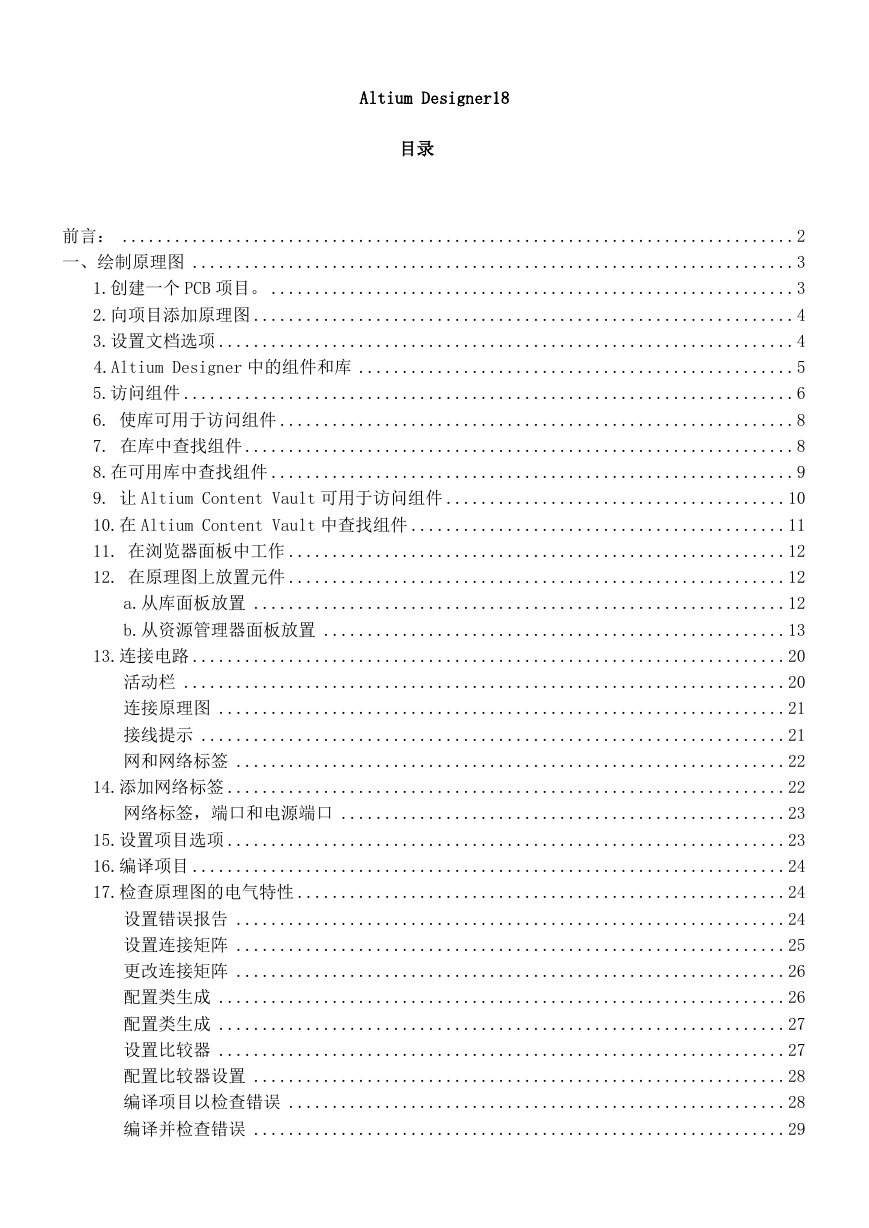

Altium Designer18 目录前言： ............................................................................. 2 一、绘制原理图 ..................................................................... 3 1.创建一个 PCB 项目。 ............................................................ 3 2.向项目添加原理图 .............................................................. 4 3.设置文档选项 .................................................................. 4 4.Altium Designer 中的组件和库 .................................................. 5 5.访问组件 ...................................................................... 6 6. 使库可用于访问组件 ........................................................... 8 7. 在库中查找组件 ............................................................... 8 8.在可用库中查找组件 ............................................................ 9 9. 让 Altium Content Vault 可用于访问组件 ....................................... 10 10.在 Altium Content Vault 中查找组件 ........................................... 11 11. 在浏览器面板中工作 ......................................................... 12 12. 在原理图上放置元件 ......................................................... 12 a.从库面板放置 ............................................................. 12 b.从资源管理器面板放置 ..................................................... 13 13.连接电路 .................................................................... 20 活动栏 ..................................................................... 20 连接原理图 ................................................................. 21 接线提示 ................................................................... 21 网和网络标签 ............................................................... 22 14.添加网络标签 ................................................................ 22 网络标签，端口和电源端口 ................................................... 23 15.设置项目选项 ................................................................ 23 16.编译项目 .................................................................... 24 17.检查原理图的电气特性 ........................................................ 24 设置错误报告 ............................................................... 24 设置连接矩阵 ............................................................... 25 更改连接矩阵 ............................................................... 26 配置类生成 ................................................................. 26 配置类生成 ................................................................. 27 设置比较器 ................................................................. 27 配置比较器设置 ............................................................. 28 编译项目以检查错误 ......................................................... 28 编译并检查错误 ............................................................. 29

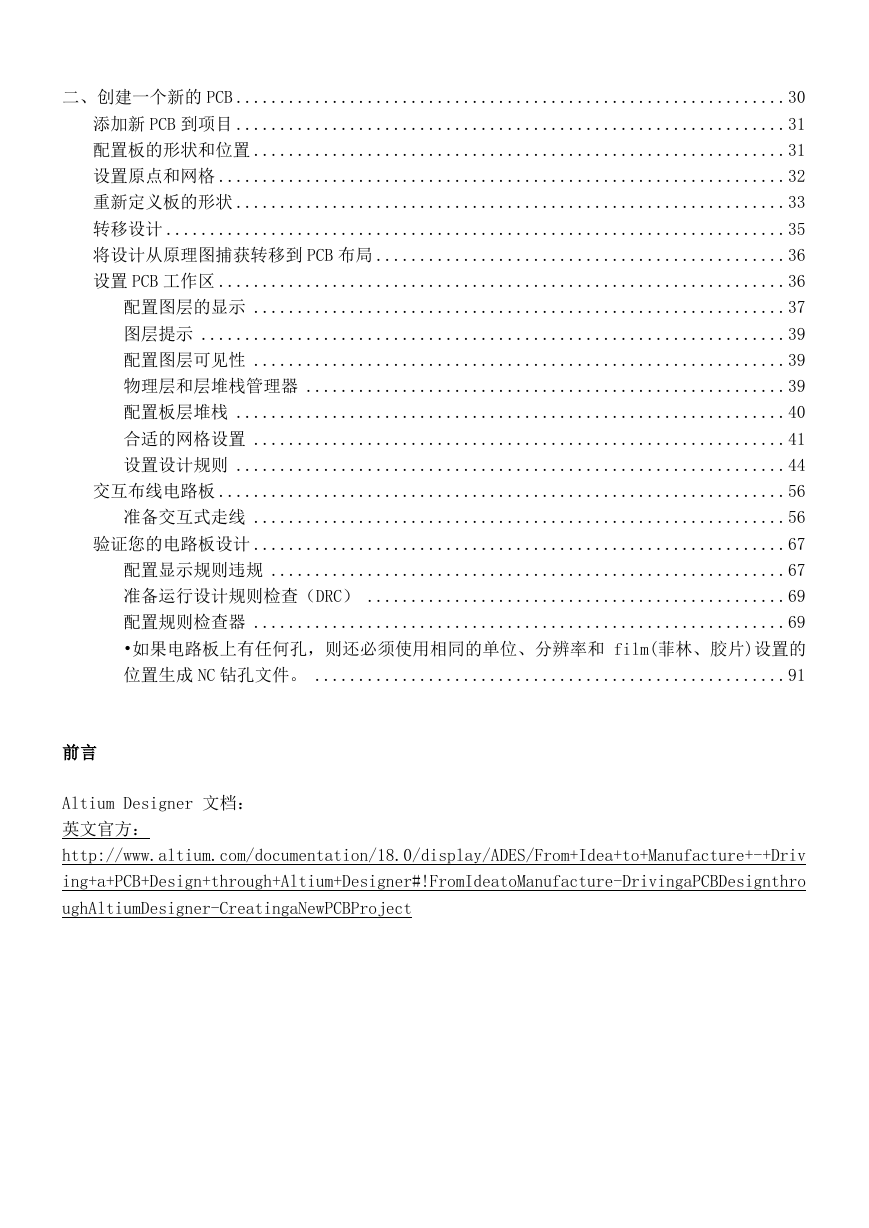

二、创建一个新的 PCB ............................................................... 30 添加新 PCB 到项目 ............................................................... 31 配置板的形状和位置 ............................................................. 31 设置原点和网格 ................................................................. 32 重新定义板的形状 ............................................................... 33 转移设计 ....................................................................... 35 将设计从原理图捕获转移到 PCB 布局 ............................................... 36 设置 PCB 工作区 ................................................................. 36 配置图层的显示 ............................................................. 37 图层提示 ................................................................... 39 配置图层可见性 ............................................................. 39 物理层和层堆栈管理器 ....................................................... 39 配置板层堆栈 ............................................................... 40 合适的网格设置 ............................................................. 41 设置设计规则 ............................................................... 44 交互布线电路板 ................................................................. 56 准备交互式走线 ............................................................. 56 验证您的电路板设计 ............................................................. 67 配置显示规则违规 ........................................................... 67 准备运行设计规则检查（DRC） ................................................ 69 配置规则检查器 ............................................................. 69 •如果电路板上有任何孔，则还必须使用相同的单位、分辨率和 film(菲林、胶片)设置的位置生成 NC 钻孔文件。 ...................................................... 91 前言 Altium Designer 文档：英文官方： http://www.altium.com/documentation/18.0/display/ADES/From+Idea+to+Manufacture+-+Driv ing+a+PCB+Design+through+Altium+Designer#!FromIdeatoManufacture-DrivingaPCBDesignthro ughAltiumDesigner-CreatingaNewPCBProject

您将要创建原理图并设计印刷电路板（PCB）的设计是一种简单的非稳态多谐振荡器。该电路如下所示，它使用两个通用 NPN 晶体管，配置为自运行稳定多谐振荡器您已准备好开始捕捉（绘制）原理图。一、绘制原理图 1.创建一个 PCB 项目。 File » New Project » PCB Project

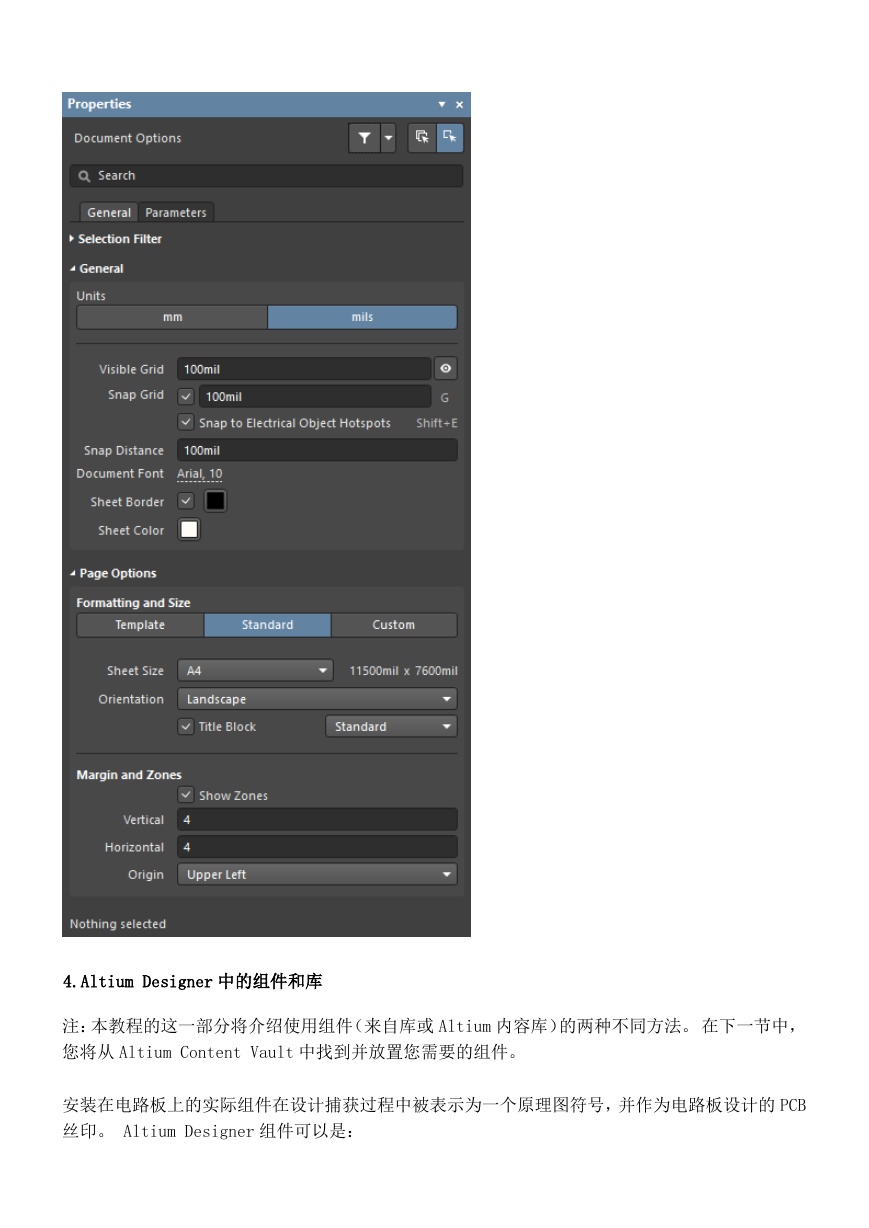

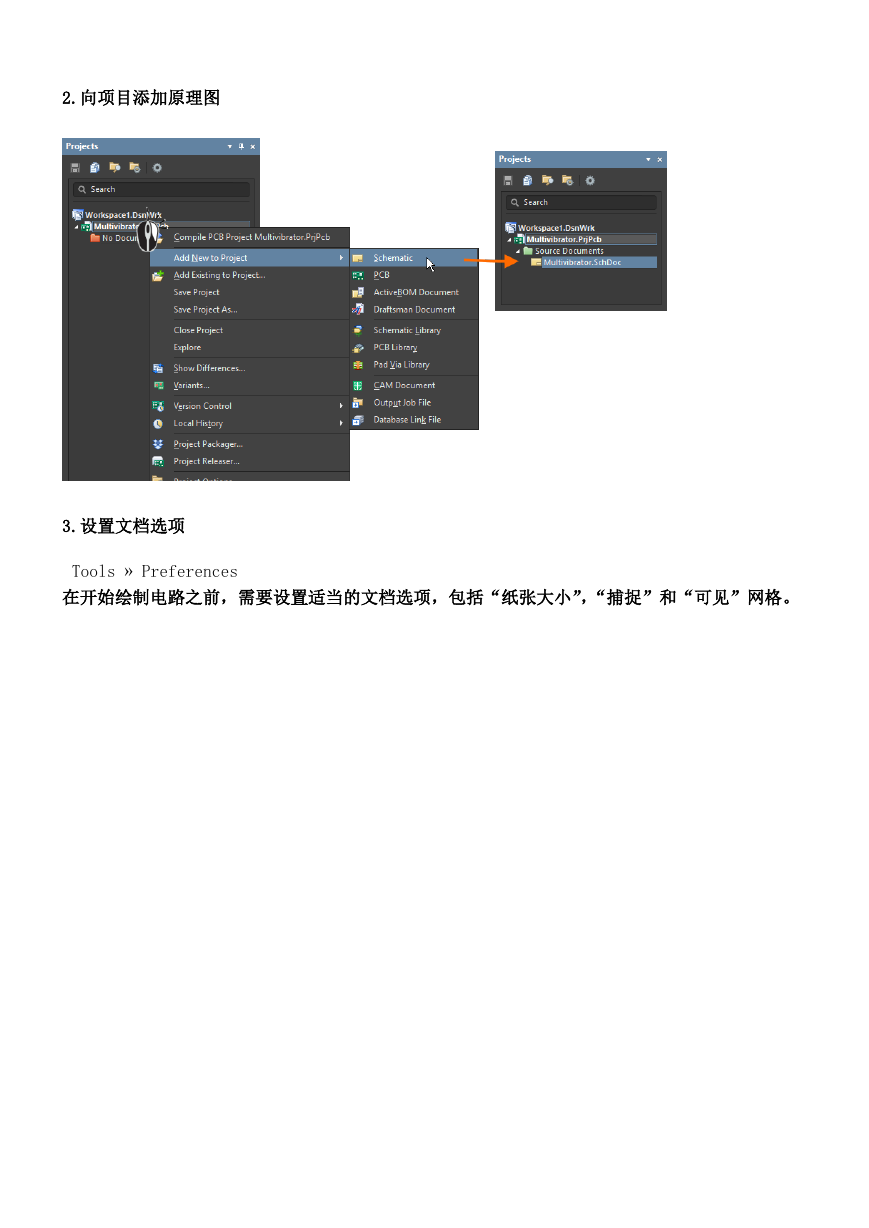

2.向项目添加原理图 3.设置文档选项 Tools » Preferences 在开始绘制电路之前，需要设置适当的文档选项，包括“纸张大小”，“捕捉”和“可见”网格。

4.Altium Designer 中的组件和库注：本教程的这一部分将介绍使用组件（来自库或 Altium 内容库）的两种不同方法。在下一节中，您将从 Altium Content Vault 中找到并放置您需要的组件。安装在电路板上的实际组件在设计捕获过程中被表示为一个原理图符号，并作为电路板设计的 PCB 丝印。 Altium Designer 组件可以是：

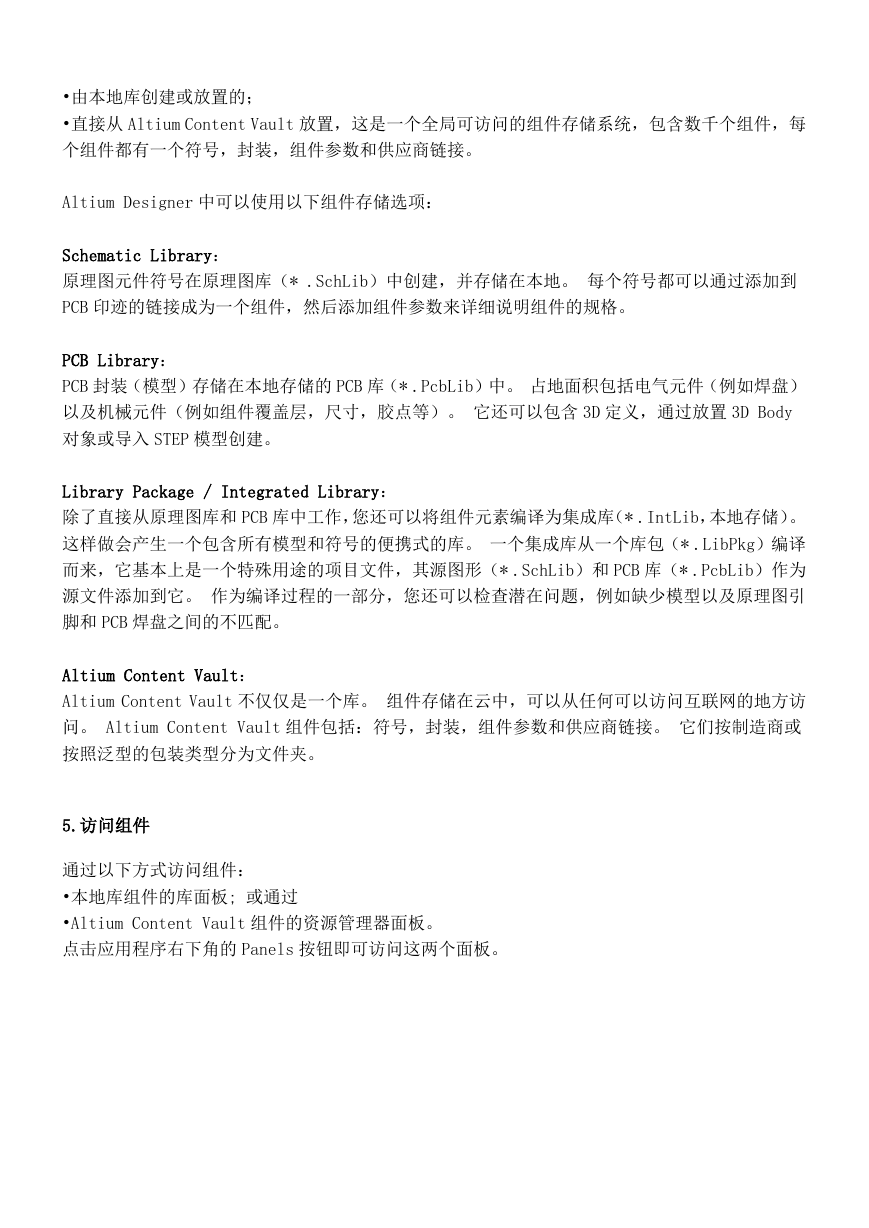

•由本地库创建或放置的； •直接从 Altium Content Vault 放置，这是一个全局可访问的组件存储系统，包含数千个组件，每个组件都有一个符号，封装，组件参数和供应商链接。 Altium Designer 中可以使用以下组件存储选项： Schematic Library：原理图元件符号在原理图库（* .SchLib）中创建，并存储在本地。每个符号都可以通过添加到 PCB 印迹的链接成为一个组件，然后添加组件参数来详细说明组件的规格。 PCB Library： PCB 封装（模型）存储在本地存储的 PCB 库（* .PcbLib）中。占地面积包括电气元件（例如焊盘）以及机械元件（例如组件覆盖层，尺寸，胶点等）。它还可以包含 3D 定义，通过放置 3D Body 对象或导入 STEP 模型创建。 Library Package / Integrated Library：除了直接从原理图库和 PCB 库中工作，您还可以将组件元素编译为集成库（* .IntLib，本地存储）。这样做会产生一个包含所有模型和符号的便携式的库。一个集成库从一个库包（* .LibPkg）编译而来，它基本上是一个特殊用途的项目文件，其源图形（* .SchLib）和 PCB 库（* .PcbLib）作为源文件添加到它。作为编译过程的一部分，您还可以检查潜在问题，例如缺少模型以及原理图引脚和 PCB 焊盘之间的不匹配。 Altium Content Vault： Altium Content Vault 不仅仅是一个库。组件存储在云中，可以从任何可以访问互联网的地方访问。 Altium Content Vault 组件包括：符号，封装，组件参数和供应商链接。它们按制造商或按照泛型的包装类型分为文件夹。 5.访问组件通过以下方式访问组件： •本地库组件的库面板; 或通过 •Altium Content Vault 组件的资源管理器面板。点击应用程序右下角的 Panels 按钮即可访问这两个面板。

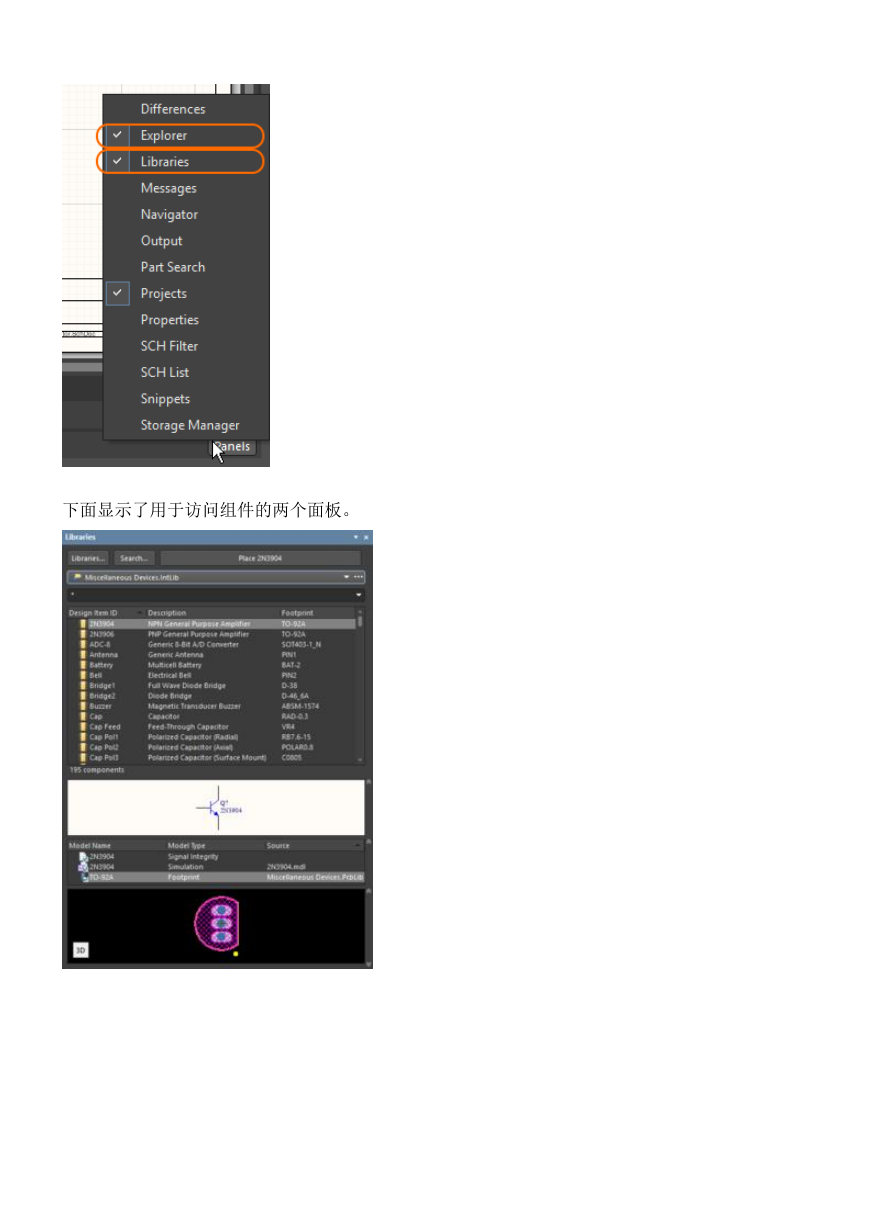

下面显示了用于访问组件的两个面板。

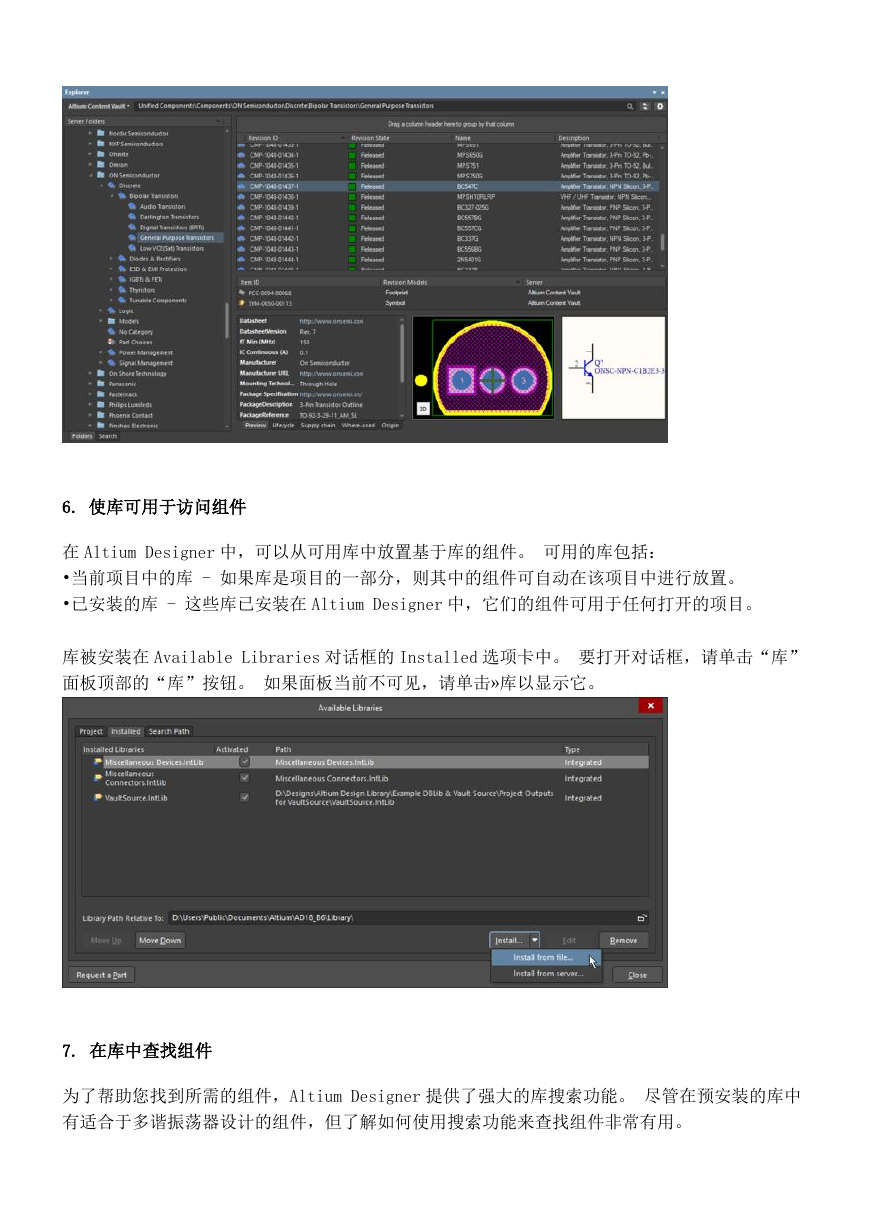

6. 使库可用于访问组件在 Altium Designer 中，可以从可用库中放置基于库的组件。可用的库包括： •当前项目中的库 - 如果库是项目的一部分，则其中的组件可自动在该项目中进行放置。 •已安装的库 - 这些库已安装在 Altium Designer 中，它们的组件可用于任何打开的项目。库被安装在 Available Libraries 对话框的 Installed 选项卡中。要打开对话框，请单击“库” 面板顶部的“库”按钮。如果面板当前不可见，请单击»库以显示它。 7. 在库中查找组件为了帮助您找到所需的组件，Altium Designer 提供了强大的库搜索功能。尽管在预安装的库中有适合于多谐振荡器设计的组件，但了解如何使用搜索功能来查找组件非常有用。
