    成 都 信 息 工 程 大 学 火车票预定查询系统 概要设计说明书 系别： 软件工程学院 专业： 软件工程 班级： 2013 级 6 班 姓名： 刘强、张天应、 何小林、封语程 指导教师： 刘孙俊

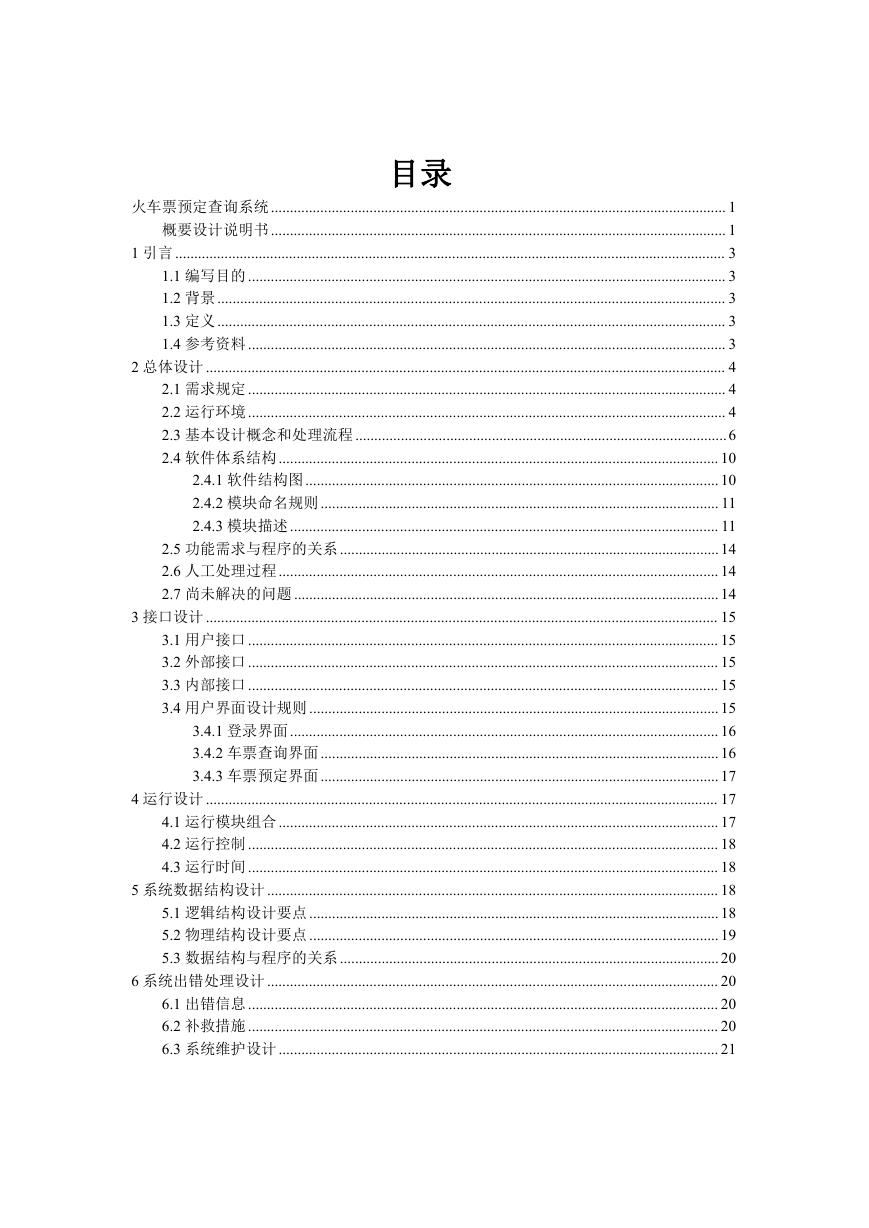

    目录 火车票预定查询系统........................................................................................................................ 1 概要设计说明书........................................................................................................................ 1 1 引言 ................................................................................................................................................. 3 1.1 编写目的 .............................................................................................................................. 3 1.2 背景 ...................................................................................................................................... 3 1.3 定义 ...................................................................................................................................... 3 1.4 参考资料 .............................................................................................................................. 3 2 总体设计 ......................................................................................................................................... 4 2.1 需求规定 .............................................................................................................................. 4 2.2 运行环境 .............................................................................................................................. 4 2.3 基本设计概念和处理流程 ..................................................................................................6 2.4 软件体系结构 .................................................................................................................... 10 2.4.1 软件结构图............................................................................................................. 10 2.4.2 模块命名规则......................................................................................................... 11 2.4.3 模块描述................................................................................................................. 11 2.5 功能需求与程序的关系 ....................................................................................................14 2.6 人工处理过程 .................................................................................................................... 14 2.7 尚未解决的问题 ................................................................................................................ 14 3 接口设计 ....................................................................................................................................... 15 3.1 用户接口 ............................................................................................................................ 15 3.2 外部接口 ............................................................................................................................ 15 3.3 内部接口 ............................................................................................................................ 15 3.4 用户界面设计规则 ............................................................................................................ 15 3.4.1 登录界面................................................................................................................. 16 3.4.2 车票查询界面......................................................................................................... 16 3.4.3 车票预定界面......................................................................................................... 17 4 运行设计 ....................................................................................................................................... 17 4.1 运行模块组合 .................................................................................................................... 17 4.2 运行控制 ............................................................................................................................ 18 4.3 运行时间 ............................................................................................................................ 18 5 系统数据结构设计 ....................................................................................................................... 18 5.1 逻辑结构设计要点 ............................................................................................................ 18 5.2 物理结构设计要点 ............................................................................................................ 19 5.3 数据结构与程序的关系 ....................................................................................................20 6 系统出错处理设计 ....................................................................................................................... 20 6.1 出错信息 ............................................................................................................................ 20 6.2 补救措施 ............................................................................................................................ 20 6.3 系统维护设计 .................................................................................................................... 21

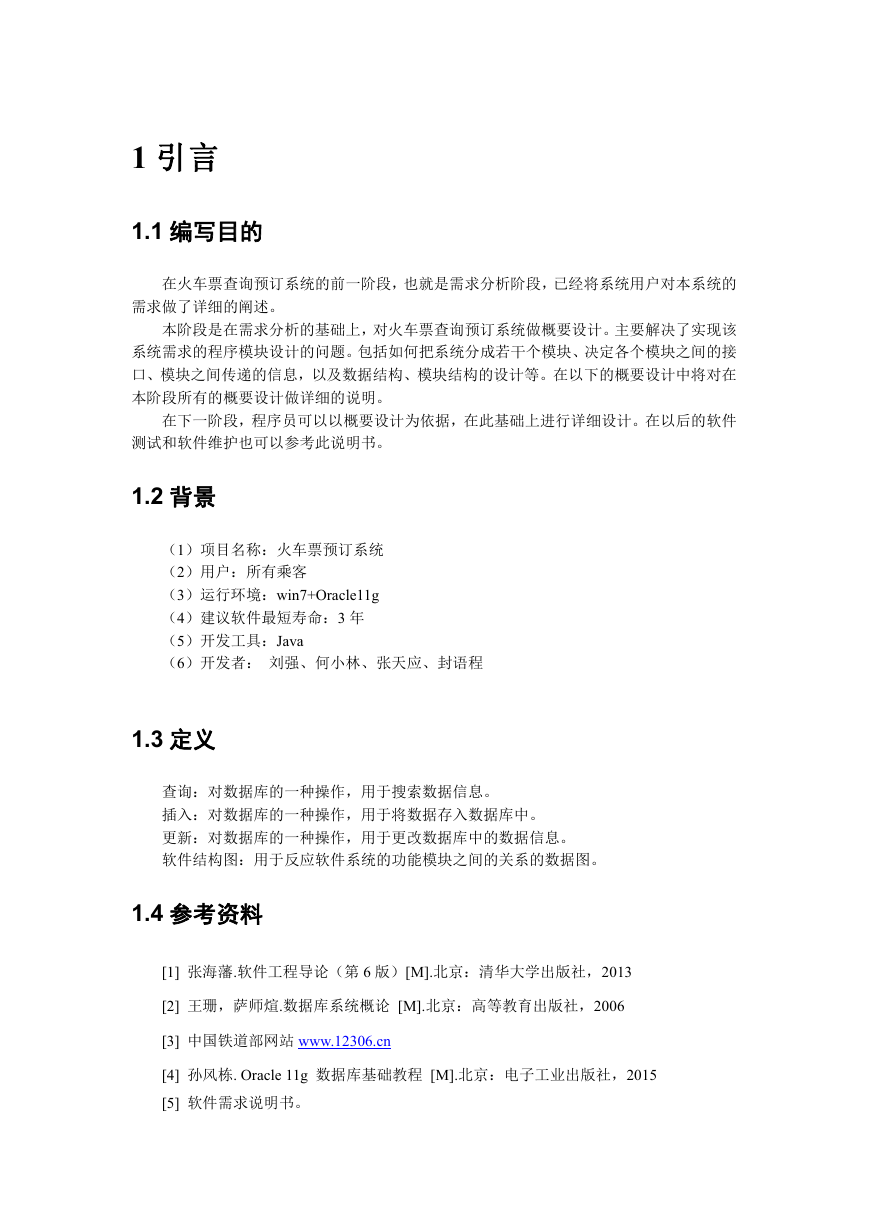

    1 引言 1.1 编写目的 在火车票查询预订系统的前一阶段，也就是需求分析阶段，已经将系统用户对本系统的 需求做了详细的阐述。 本阶段是在需求分析的基础上，对火车票查询预订系统做概要设计。主要解决了实现该 系统需求的程序模块设计的问题。包括如何把系统分成若干个模块、决定各个模块之间的接 口、模块之间传递的信息，以及数据结构、模块结构的设计等。在以下的概要设计中将对在 本阶段所有的概要设计做详细的说明。 在下一阶段，程序员可以以概要设计为依据，在此基础上进行详细设计。在以后的软件 测试和软件维护也可以参考此说明书。 1.2 背景 （1）项目名称：火车票预订系统 （2）用户：所有乘客 （3）运行环境：win7+Oracle11g （4）建议软件最短寿命：3 年 （5）开发工具：Java （6）开发者： 刘强、何小林、张天应、封语程 1.3 定义 查询：对数据库的一种操作，用于搜索数据信息。 插入：对数据库的一种操作，用于将数据存入数据库中。 更新：对数据库的一种操作，用于更改数据库中的数据信息。 软件结构图：用于反应软件系统的功能模块之间的关系的数据图。 1.4 参考资料 [1] 张海藩.软件工程导论（第 6 版）[M].北京：清华大学出版社，2013 [2] 王珊，萨师煊.数据库系统概论 [M].北京：高等教育出版社，2006 [3] 中国铁道部网站 www.12306.cn [4] 孙风栋. Oracle 11g 数据库基础教程 [M].北京：电子工业出版社，2015 [5] 软件需求说明书。

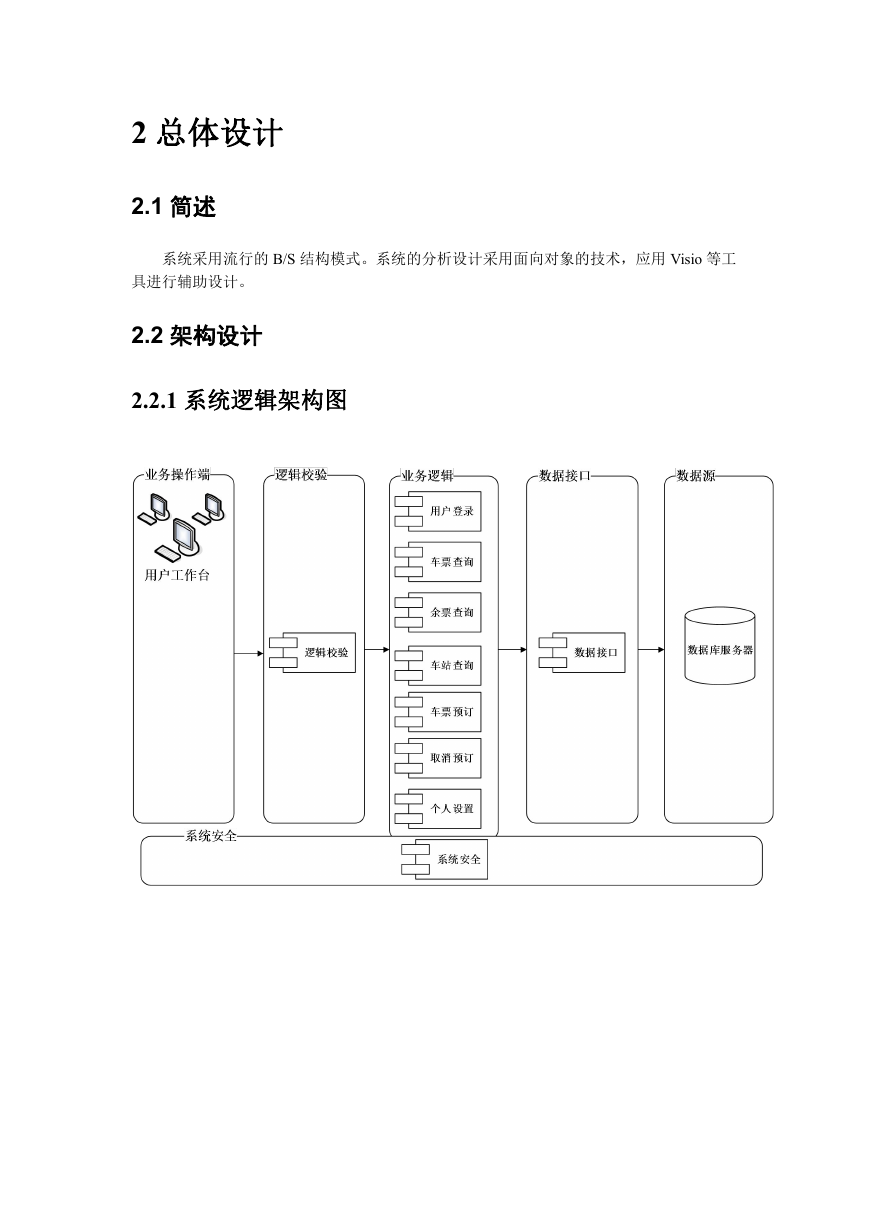

    2 总体设计 2.1 简述 系统采用流行的 B/S 结构模式。系统的分析设计采用面向对象的技术，应用 Visio 等工 具进行辅助设计。 2.2 架构设计 2.2.1 系统逻辑架构图

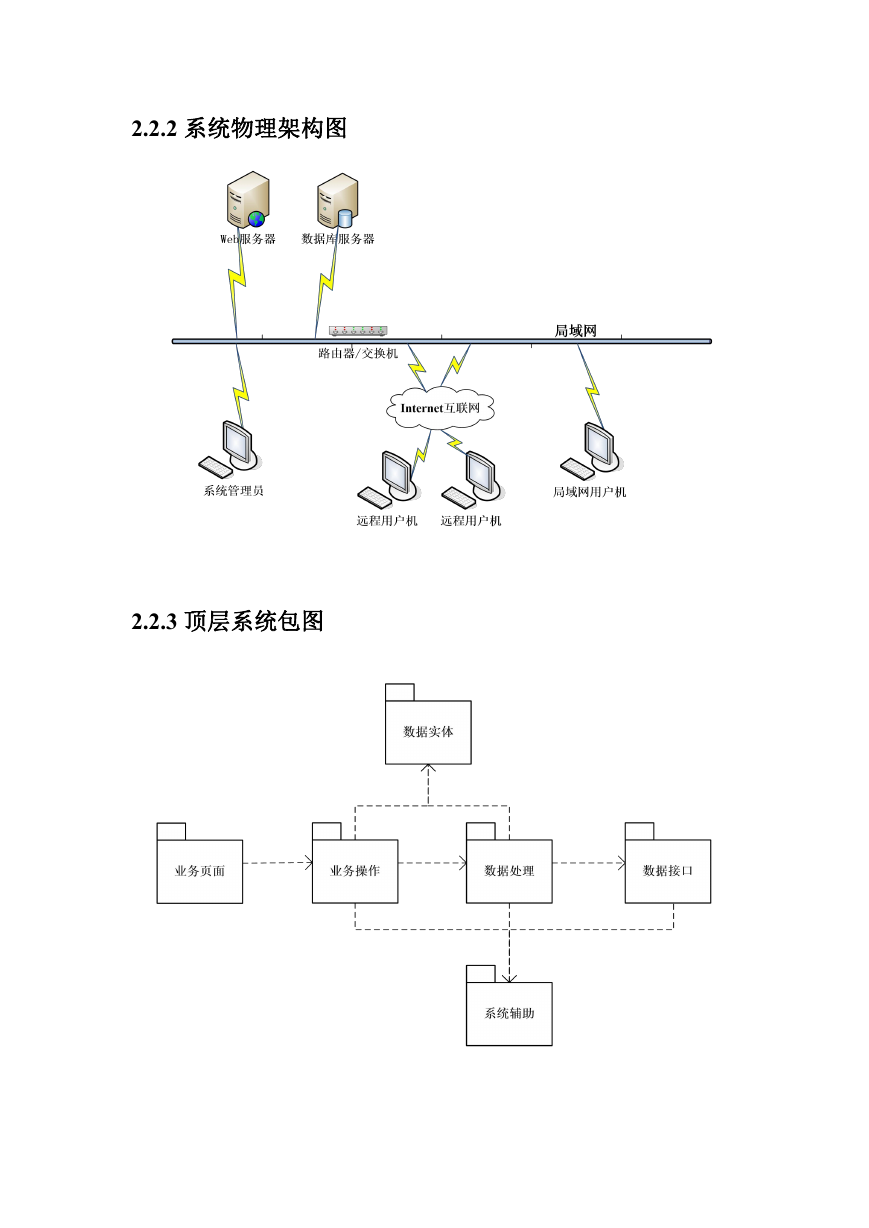

    2.2.2 系统物理架构图 2.2.3 顶层系统包图

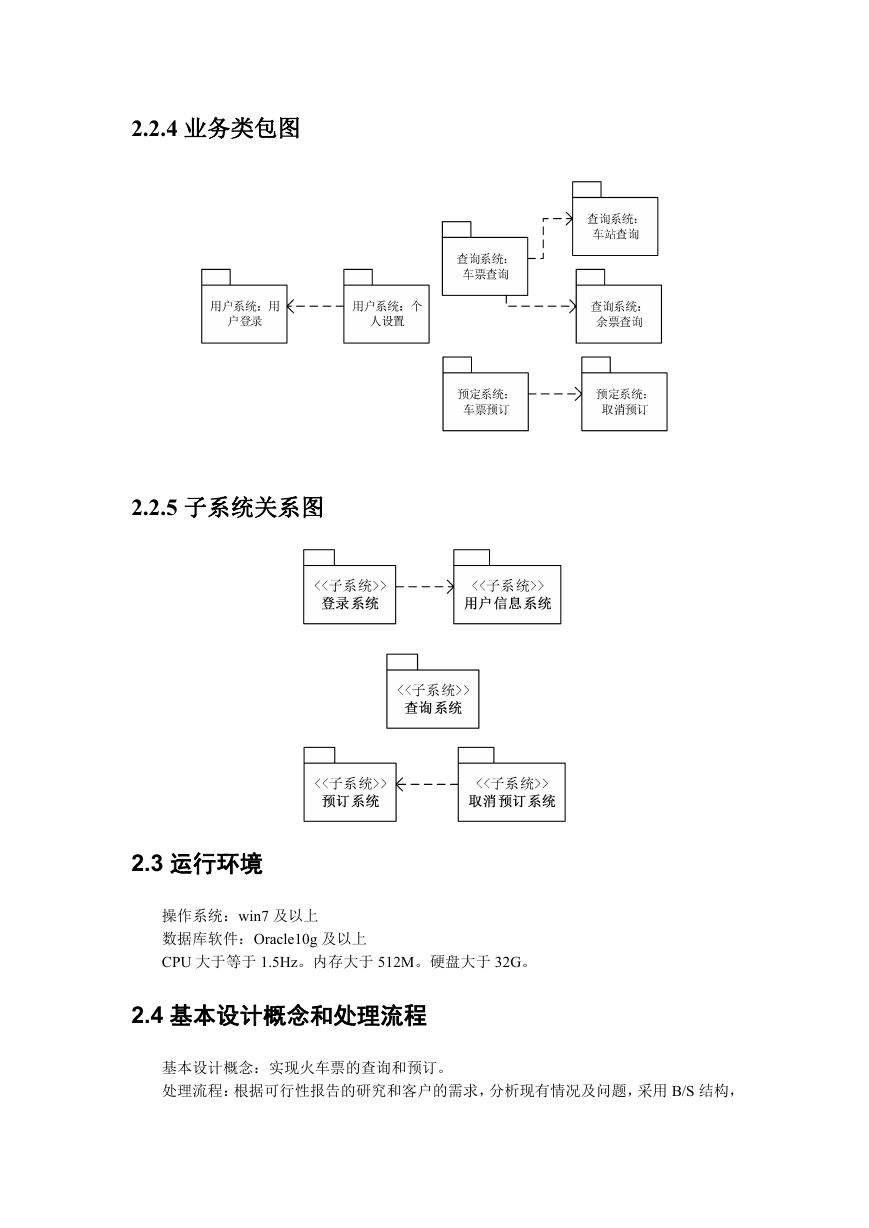

    2.2.4 业务类包图 2.2.5 子系统关系图 2.3 运行环境 操作系统：win7 及以上 数据库软件：Oracle10g 及以上 CPU 大于等于 1.5Hz。内存大于 512M。硬盘大于 32G。 2.4 基本设计概念和处理流程 基本设计概念：实现火车票的查询和预订。 处理流程：根据可行性报告的研究和客户的需求，分析现有情况及问题，采用 B/S 结构，

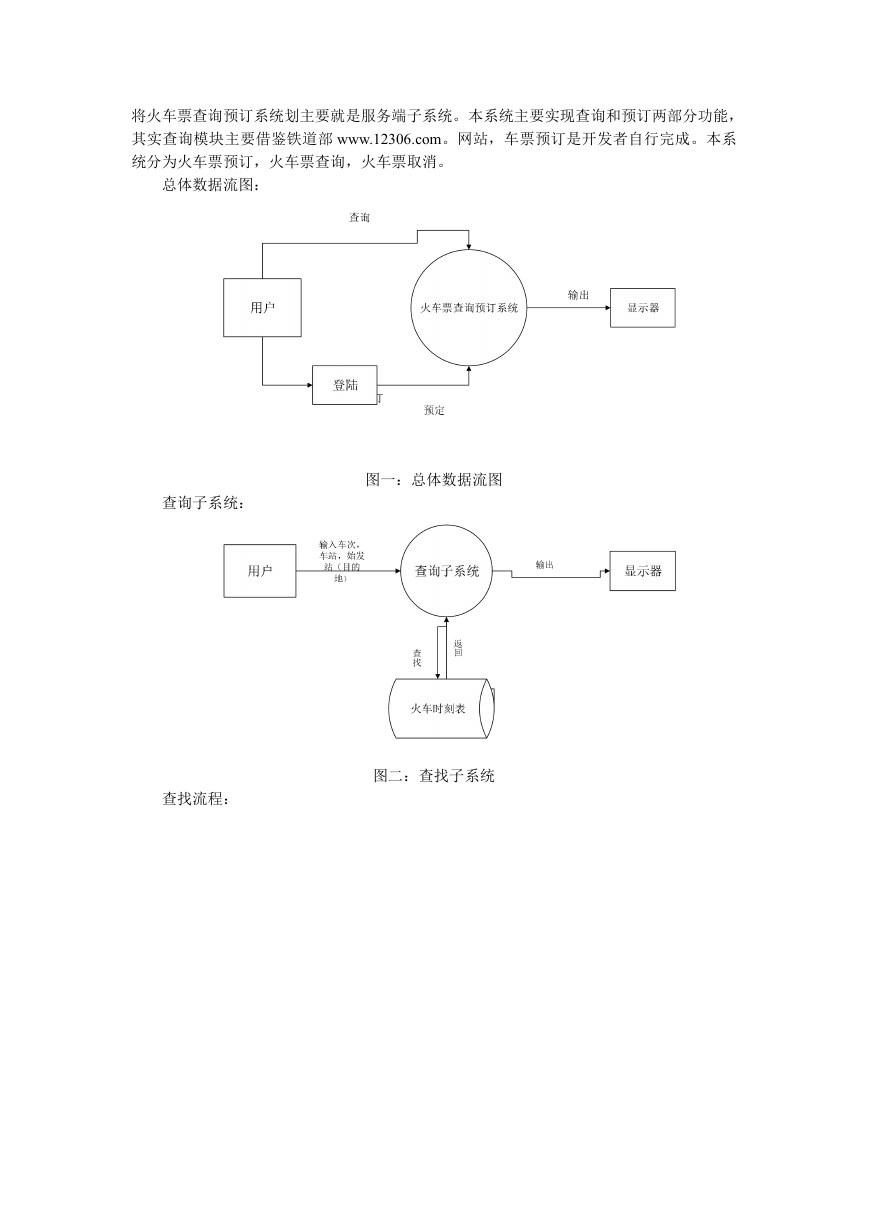

    将火车票查询预订系统划主要就是服务端子系统。本系统主要实现查询和预订两部分功能， 其实查询模块主要借鉴铁道部 www.12306.com。网站，车票预订是开发者自行完成。本系 统分为火车票预订，火车票查询，火车票取消。 总体数据流图： 查询子系统： 图一：总体数据流图 查找流程： 图二：查找子系统

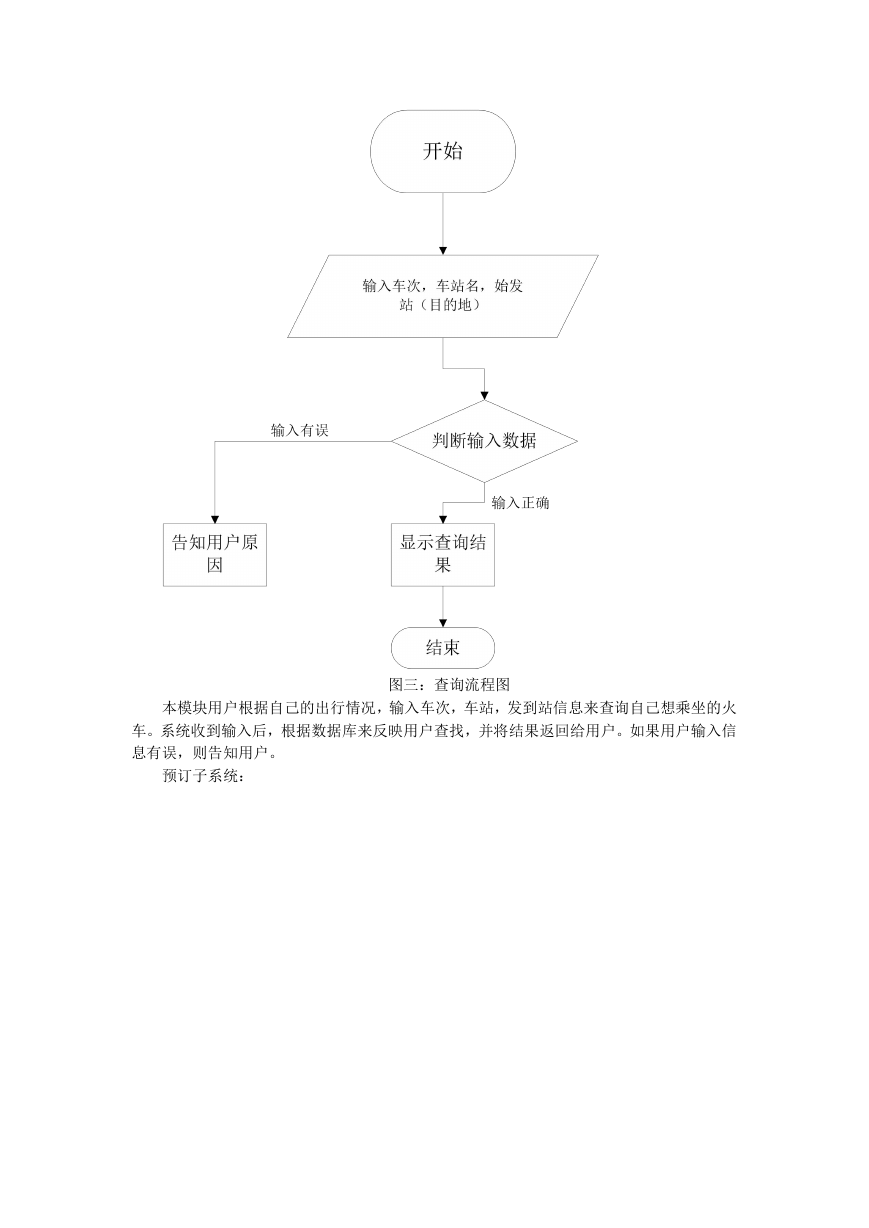

    图三：查询流程图 本模块用户根据自己的出行情况，输入车次，车站，发到站信息来查询自己想乘坐的火 车。系统收到输入后，根据数据库来反映用户查找，并将结果返回给用户。如果用户输入信 息有误，则告知用户。 预订子系统：
