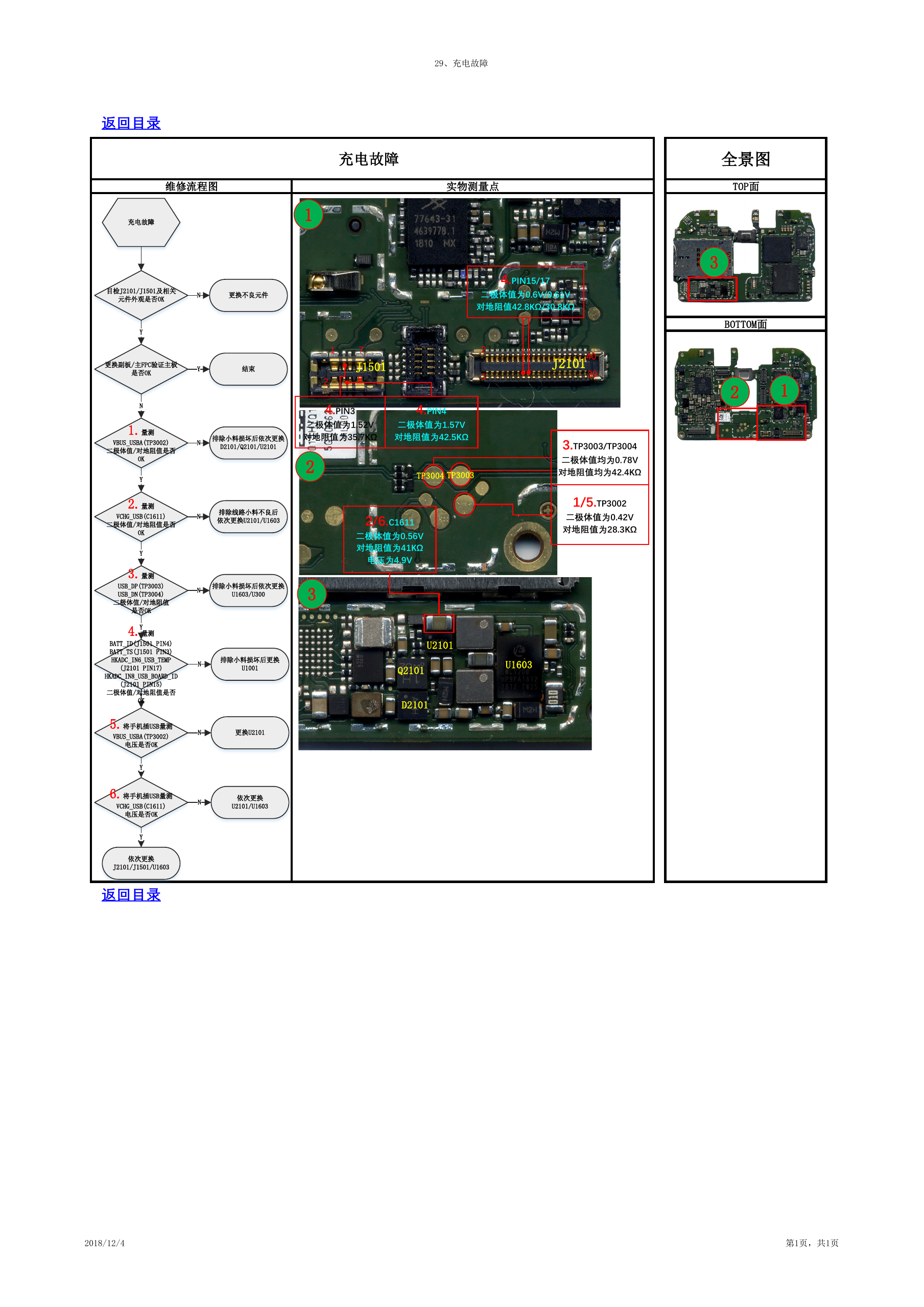

29、充电故障 返回目录 维修流程图 实物测量点 充电故障 全景图 TOP面 充电故障 1 BOTTOM面 2 1 3 目检J2101/J1501及相关 元件外观是否OK N 更换不良元件 Y 更换副板/主FPC验证主板 是否OK Y 结束 4.PIN15/17 二极体值为0.6V/0.61V 对地阻值42.8KΩ/30.8KΩ 1 2 7 J1501 8 2 1 J2101 40 39 3.TP3003/TP3004 二极体值均为0.78V 对地阻值均为42.4KΩ 1/5.TP3002 二极体值为0.42V 对地阻值为28.3KΩ N 排除小料损坏后依次更换 D2101/Q2101/U2101 4.PIN3 4.PIN4 二极体值为1.52V 对地阻值为35.7KΩ 二极体值为1.57V 对地阻值为42.5KΩ 2 TP3004 TP3003 N 1.量测 VBUS_USBA(TP3002) 二极体值/对地阻值是否 OK Y 2.量测 VCHG_USB(C1611) N 二极体值/对地阻值是否 OK Y 排除线路小料不良后 依次更换U2101/U1603 2/6.C1611 二极体值为0.56V 对地阻值为41KΩ 电压为4.9V U2101 Q2101 D2101 U1603 N 排除小料损坏后依次更换 U1603/U300 3 N N N 排除小料损坏后更换 U1001 更换U2101 依次更换 U2101/U1603 3.量测 USB_DP(TP3003) USB_DN(TP3004) 二极体值/对地阻值 是否OK Y 4.量测 BATT_ID(J1501 PIN4) BATT_TS(J1501 PIN3) HKADC_IN6_USB_TEMP (J2101 PIN17) HKADC_IN8_USB_BOARD_ID (J2101 PIN15) 二极体值/对地阻值是否 Y OK 5.将手机插USB量测 VBUS_USBA(TP3002) 电压是否OK Y 6.将手机插USB量测 VCHG_USB(C1611) 电压是否OK Y 依次更换 J2101/J1501/U1603 返回目录 2018/12/4 第1页，共1页
