Modeling and Simulation of Power Electronics System Pulse Width Modulation (PWM) Technology PWM调制方法 1 西南交通大学

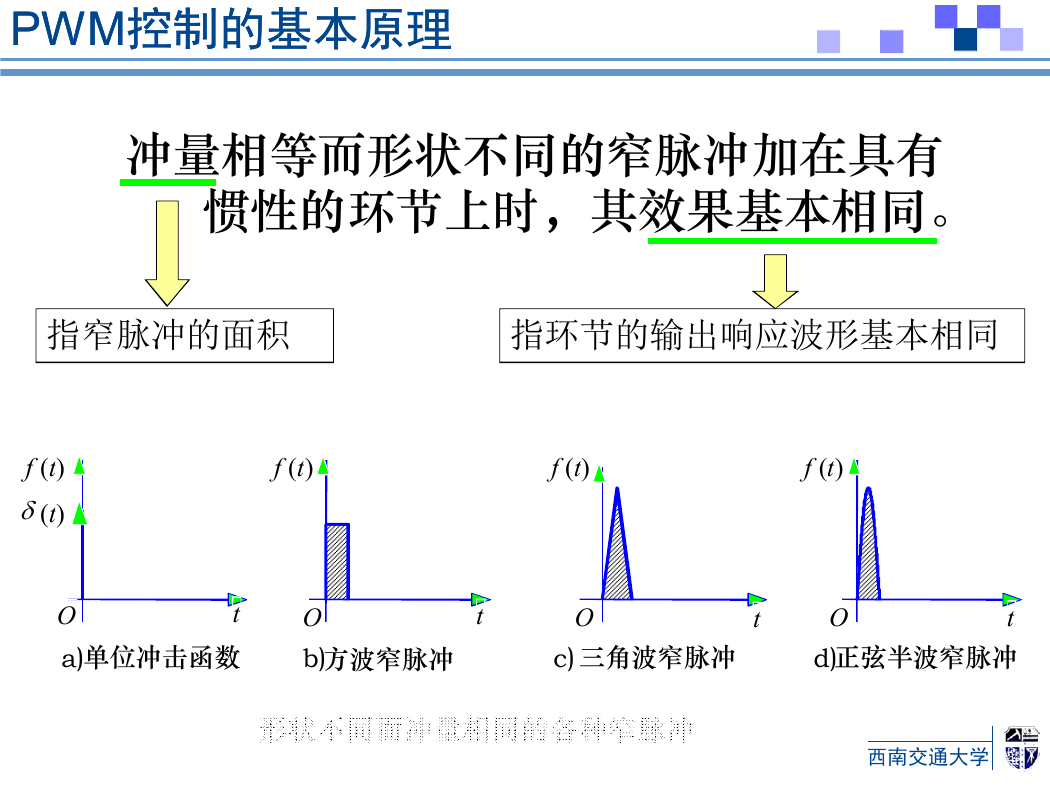

PWM控制的基本原理 PWM控制的基本原理冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。指窄脉冲的面积指环节的输出响应波形基本相同 f (t) (t) f (t) f (t) f (t) O a) t 单位冲击函数 O b) 方波窄脉冲 t O 三角波窄脉冲 c) t O t 正弦半波窄脉冲 d) 形状不同而冲量相同的各种窄脉冲西南交通大学

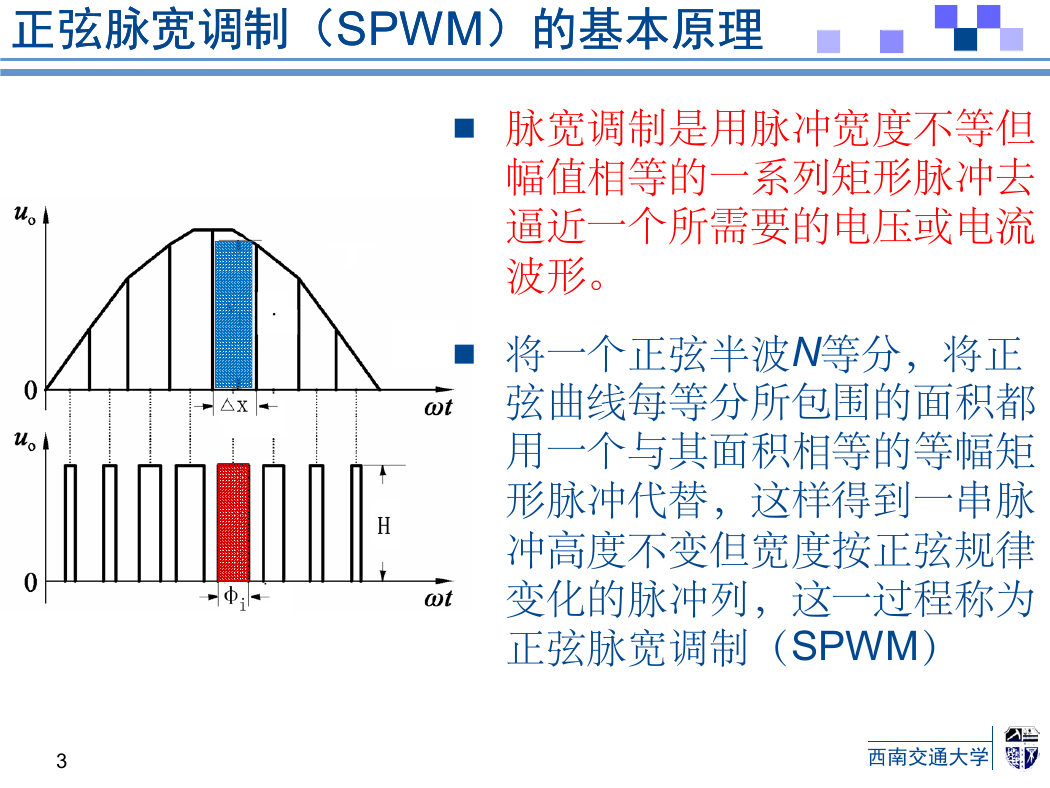

正弦脉宽调制（SPWM）的基本原理正弦脉宽调制（SPWM）的基本原理  脉宽调制是用脉冲宽度不等但幅值相等的一系列矩形脉冲去逼近一个所需要的电压或电流波形。  将一个正弦半波N等分，将正弦曲线每等分所包围的面积都用一个与其面积相等的等幅矩形脉冲代替，这样得到一串脉冲高度不变但宽度按正弦规律变化的脉冲列，这一过程称为正弦脉宽调制（SPWM） 3 西南交通大学

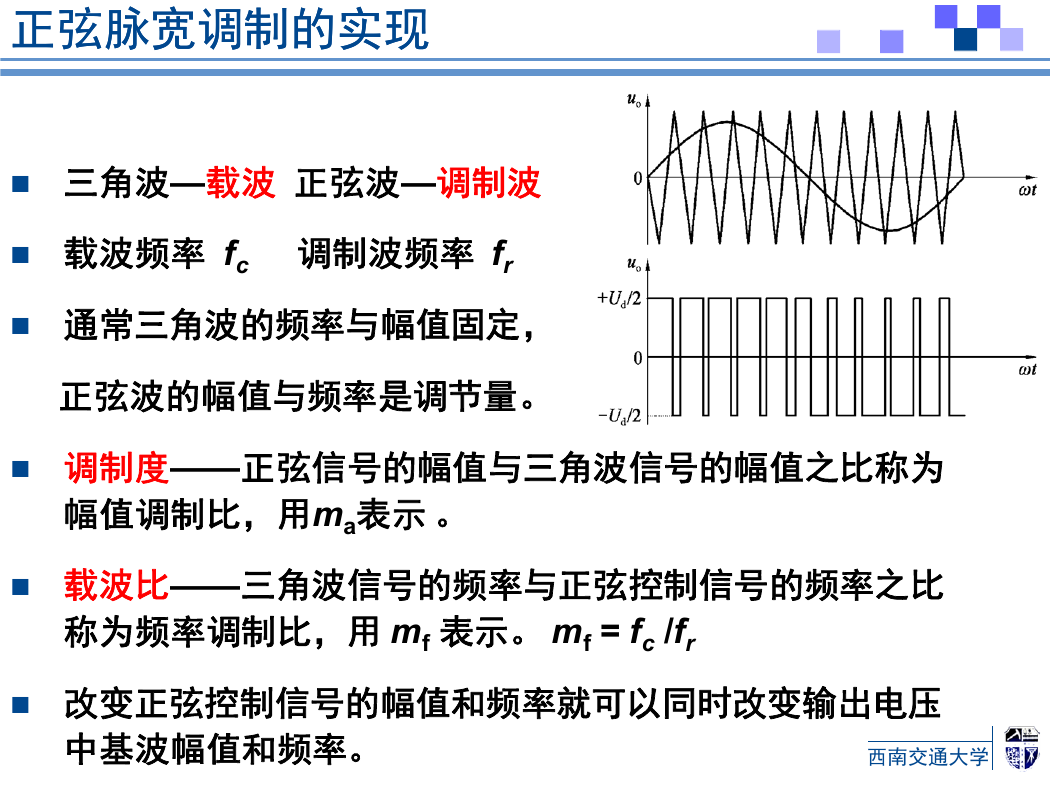

正弦脉宽调制的实现正弦脉宽调制的实现  三角波—载波正弦波—调制波  载波频率 fc 调制波频率 fr  通常三角波的频率与幅值固定，正弦波的幅值与频率是调节量。  调制度——正弦信号的幅值与三角波信号的幅值之比称为幅值调制比，用ma表示。  载波比——三角波信号的频率与正弦控制信号的频率之比称为频率调制比，用mf表示。 mf= fc /fr  改变正弦控制信号的幅值和频率就可以同时改变输出电压中基波幅值和频率。西南交通大学

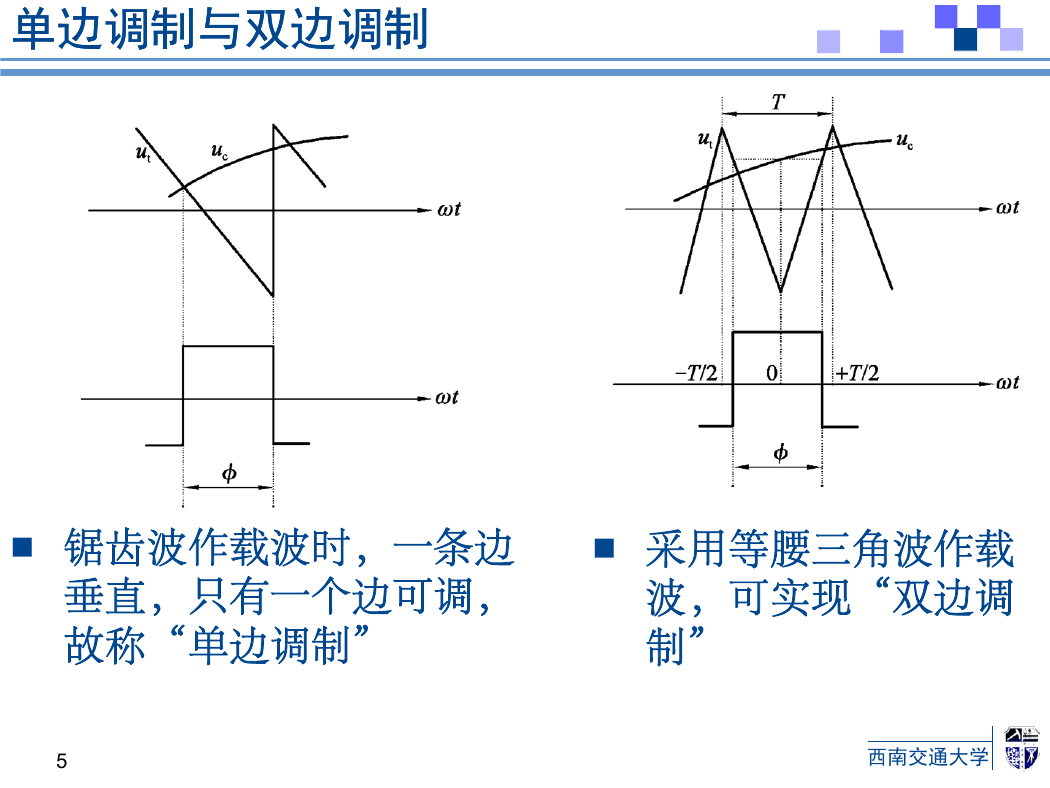

单边调制与双边调制单边调制与双边调制  锯齿波作载波时，一条边垂直，只有一个边可调，故称“单边调制”  采用等腰三角波作载波，可实现“双边调制” 5 西南交通大学

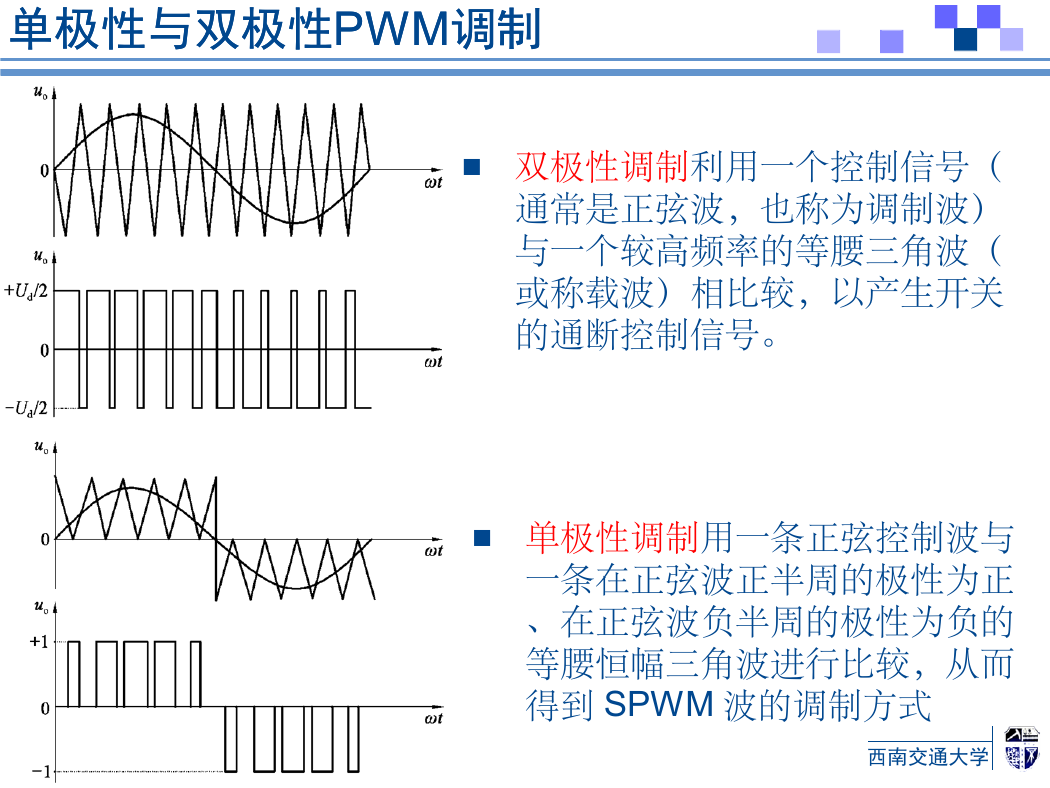

单极性与双极性PWM调制单极性与双极性PWM调制  双极性调制利用一个控制信号（通常是正弦波，也称为调制波）与一个较高频率的等腰三角波（或称载波）相比较，以产生开关的通断控制信号。  单极性调制用一条正弦控制波与一条在正弦波正半周的极性为正、在正弦波负半周的极性为负的等腰恒幅三角波进行比较，从而得到SPWM波的调制方式西南交通大学 6

Modeling and Simulation of Power Electronics System Bipolar SPWM Technology 双极性SPWM (P165) 7 西南交通大学

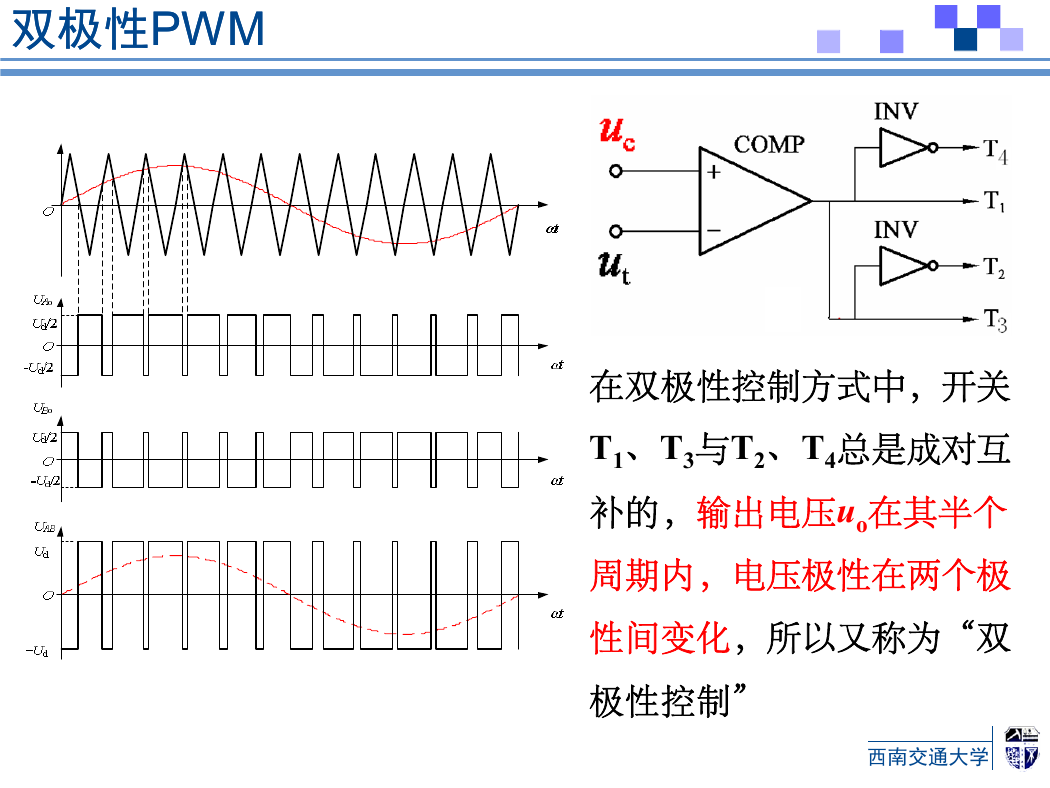

双极性PWM 双极性PWM 在双极性控制方式中，开关 T1、T3与T2、T4总是成对互补的，输出电压uo在其半个周期内，电压极性在两个极性间变化，所以又称为“双极性控制” 西南交通大学
