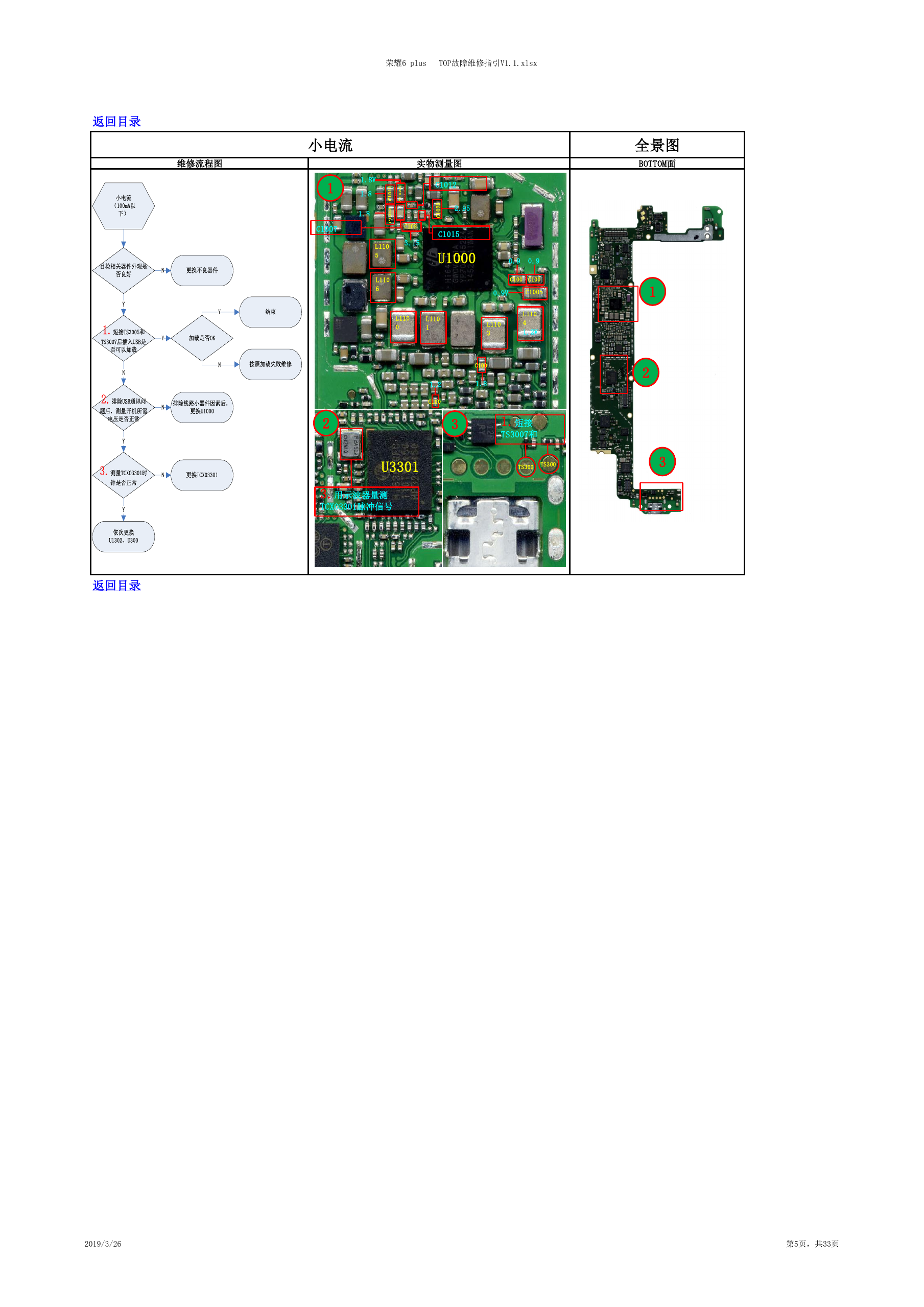

荣耀6 plus TOP故障维修指引V1.1.xlsx 返回目录 维修流程图 实物测量图 小电流 全景图 BOTTOM面 1 C1007 1.8V 1.8 1.8 8 0 0 1 C 1 1 0 1 C 0 1 0 1 C C102 3.15 L110 5 L110 6 C1012 0 2 0 1 C 2.95 C1015 U1000 L110 0 L110 1 0.9 0.9 C100 C100 0.9V C1005 L110 3 L110 4 1.2V C100 1.8 1.2 C100 2 3 1.短接 TS3007和 1 2 U3301 TS300 TS300 3 3.用示波器量测 TCXO3301脉冲信号 返回目录 2019/3/26 第5页，共33页 小电流（100mA以下）目检相关器件外观是否良好更换不良器件N1.短接TS3005和TS3007后插入USB是否可以加载YY2.排除USB通讯问题后，测量开机所需电压是否正常N排除线路小器件因素后，更换U1000NY3.测量TCXO3301时钟是否正常更换TCX03301N依次更换U1302、U300Y加载是否OK结束按照加载失败维修YN
