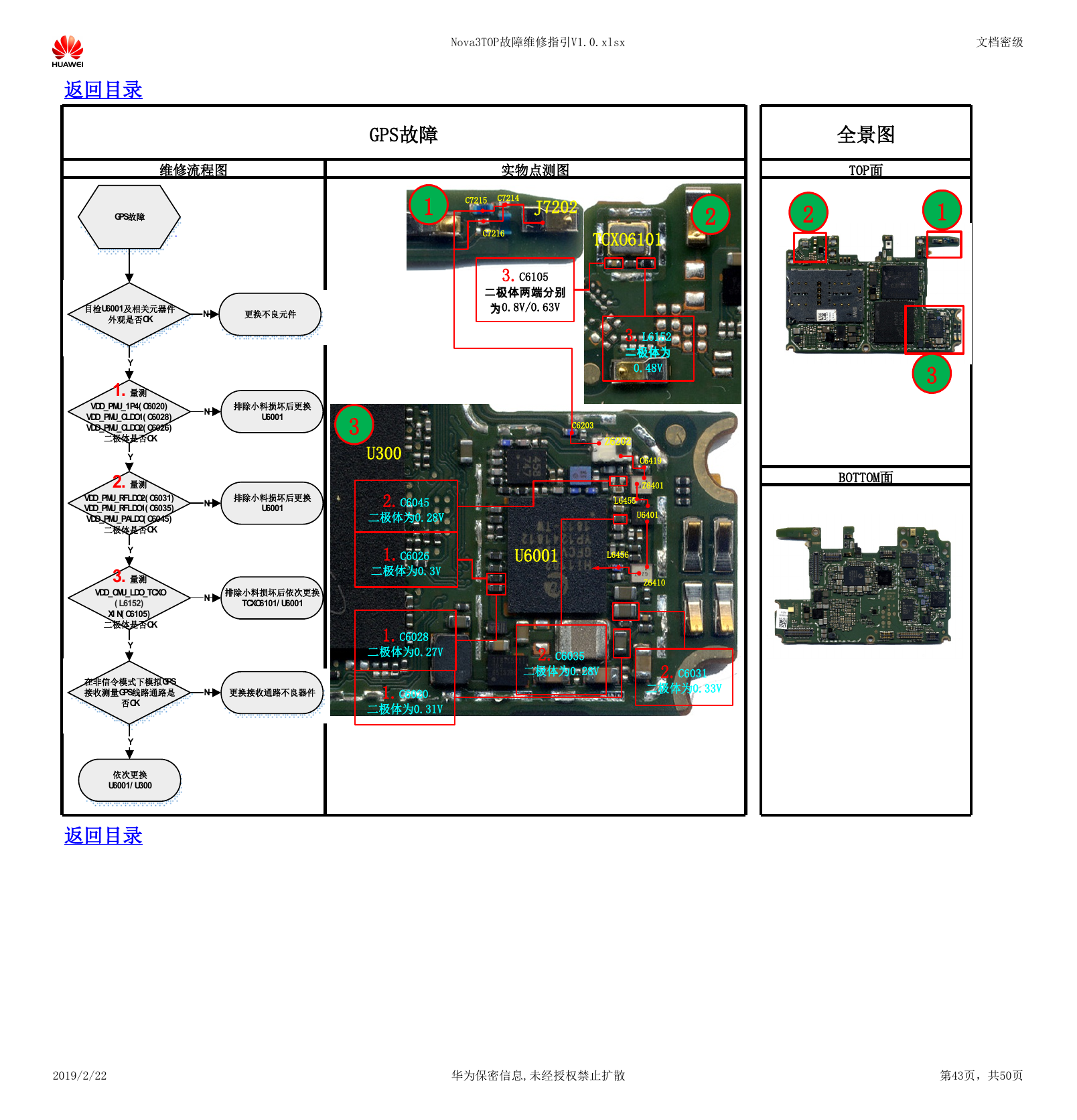

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 GPS故障 实物点测图 1 C7215 C7214 J7202 全景图 TOP面 2 2 C7216 TCXO6101 3.C6105 二极体两端分别 为0.8V/0.63V 3.L6152 二极体为 0.48V C6203 Z6202 C6419 Z6401 L6455 U6401 U6001 L6456 Z6410 2.C6035 二极体为0.28V 2.C6031 二极体为0.33V 3 U300 2.C6045 二极体为0.28V 1.C6026 二极体为0.3V 1.C6028 二极体为0.27V 1.C6020 二极体为0.31V BOTTOM面 1 3 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第43页，共50页 GPS故障目检U6001及相关元器件外观是否OK更换不良元件N依次更换U6001/U300在非信令模式下模拟GPS接收测量GPS线路通路是否OK更换接收通路不良器件NYYY排除小料损坏后依次更换TCXO6101/U6001N1.量测VDD_PMU_1P4(C6020)VDD_PMU_CLDO1(C6028)VDD_PMU_CLDO2(C6026)二极体是否OKY排除小料损坏后更换U6001N2.量测VDD_PMU_RFLDO2(C6031)VDD_PMU_RFLDO1(C6035)VDD_PMU_PALDO(C6045)二极体是否OKYN排除小料损坏后更换U60013.量测VDD_CMU_LDO_TCXO(L6152)XIN(C6105)二极体是否OK
