使用SIM800A替换SIM900A 模块的注意事项
--- 2015/11/12
SIM800A模块介绍
SIM800A模块是SIMCOM基于MT6261芯片平台设计的新一代GSM/GPRS
工业模块,该模块可以用于直接替换SIM900A模块。
SIM800A是一歀性价比更具有竞争力的GSM/GPRS工业模块,提供了更多
的功能接口: 如可配置双串口,PCM音频接口,以及USB接口等,同时支持蓝
的功能接口: 如可配置双串口,PCM音频接口,以及USB接口等,同时支持蓝
牙功能。 经对比测试, SIM800A在低功耗和抗静电干扰性能方面,较SIM900A
有更好的提升。
本文档主要提示“SIM900A”和“SIM800A”的引脚接口差异:
更多SIM800A的设计参数细节 建议参与阅 “ SIM800A 硬件设计手册”
更多SIM800A的设计参数细节, 建议参与阅 SIM800A_硬件设计手册
“SIM800 Series_AT Command Manual ”,以及更多相关系列的“SIM800A模块应
用手册”
2
SIM800A 与 SIM900A 功能上的差异
功能上的差异
与
功能
蓝牙功能
SIM800A
支持(特定版本)
PCM/SPI接口
PCM/SPI接口
全都支持(可复用)
全都支持(可复用)
SIM900A
不支持
只支持SPI
只支持SPI
中断功能
USB 接口
USB 接口
调试下载端口
CSD通讯功能
CSD通讯功能
射频同步信号
部分GPIO可配置为中断
所有GPIO都可配置为中断
支持
支持
不支持
不支持
USB接口调试
DEBUG_TXD/RXD
不支持
不支持
支持(GPIO11可复用)
支持
支持
不支持
注意:由于两模块平台不同,音频参数也不相同,需要另行调整。详细请参考“SIM900A
SIM800A音频调试文档”。
3
SIM800A 与 SIM900A 引脚定义上的差别
引脚定义上的差别
与
引脚编号
2
23
24
27
28
53[1]
SIM800A
GND
KPLED
VBUS
USB_DP
USB_DM
ANT_BT
SIM900A
NC
NC
NC
DBG_TXD
DBG_RXD
GND
注[1]:SIM800A的蓝牙功能默认为关闭状态,可以直接替换SIM900A,即在模快的
PIN53脚接地的情况下 不可开启蓝牙 否则损伤模块
PIN53脚接地的情况下,不可开启蓝牙,否则损伤模块。
4
SIM800A 与 SIM900A 电气特性上的差异
电气特性上的差异
与
电气特性
VBAT供电范围
VRTC 供电范围
VDD_EXT 带载能力
按键背光灯
PWRKEY有效低电平
PWRKEY有效低电平
RESET有效拉低时间
数字接口输入有效高电平(VIH)
数字接口输入有效低电平(VIL)
数字接口输出有效高电平(VOH)
数字接口输出有效低电平(VOL)
数字接口输出有效低电平(VOL)
SIM800A
3.4~4.4V
1.2~3.0V
2.8V 50mA
支持,最大60mA
<0 7V
<0.7V
>105mS
2.12.4V
<0.4V
0.4V
SIM900A
3.2~4.8V
2~3.15V
2.8V 10mA
不支持
<0 42V
<0.42V
>20uS
2.42.7V
<0.1V
0.1V
注[1]:SIM800A的数字接口电平不可超过3.1V,如果客户端电平为3.3V,尽量使用电平转换或者隔
离电路。
离电路。
5

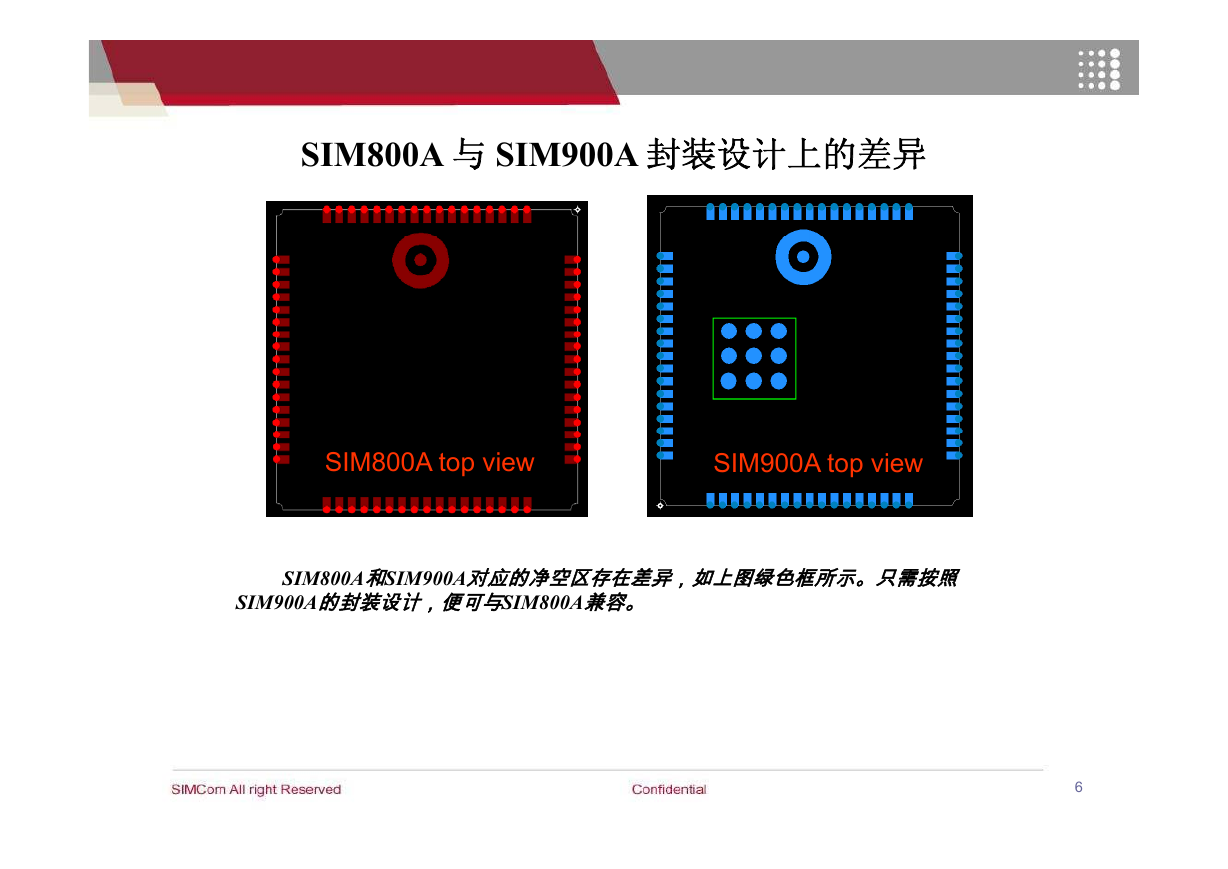

SIM800A 与 SIM900A 封装设计上的差异
封装设计上的差异
与
SIM800A top view
SIM900A top view
SIM800A和SIM900A对应的净空区存在差异,如上图绿色框所示。只需按照
SIM900A的封装设计,便可与SIM800A兼容。
6
引脚差异引脚差异
7

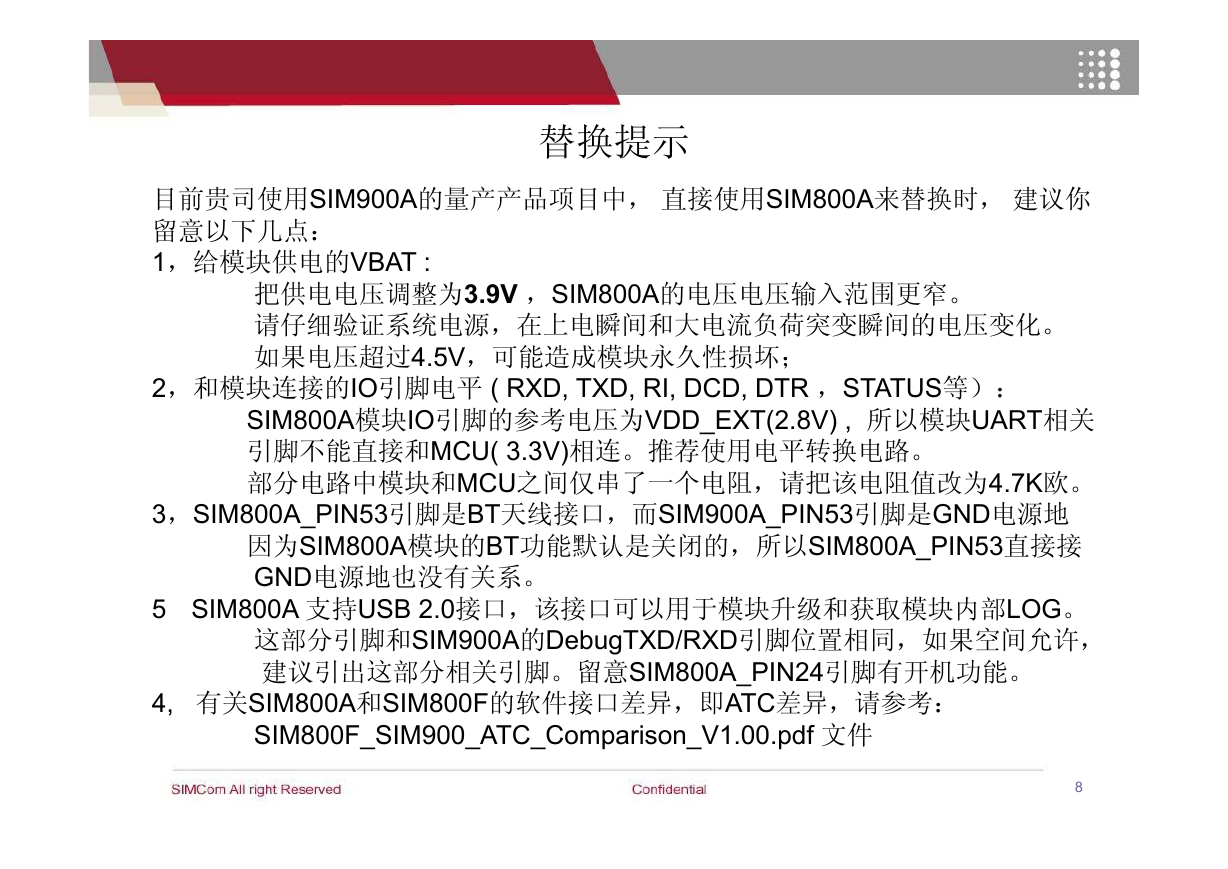

替换提示替换提示
目前贵司使用SIM900A的量产产品项目中, 直接使用SIM800A来替换时, 建议你
留意以下几点:
留意以下几点:
1,给模块供电的VBAT :
把供电电压调整为3.9V ,SIM800A的电压电压输入范围更窄。
请仔细验证系统电源,在上电瞬间和大电流负荷突变瞬间的电压变化。
请仔细验证系统电源,在上电瞬间和大电流负荷突变瞬间的电压变化
如果电压超过4.5V,可能造成模块永久性损坏;
2,和模块连接的IO引脚电平 ( RXD, TXD, RI, DCD, DTR ,STATUS等):
SIM800A模块IO引脚的参考电压为VDD_EXT(2.8V) , 所以模块UART相关
引脚不能直接和MCU( 3.3V)相连。推荐使用电平转换电路。
部分电路中模块和MCU之间仅串了一个电阻,请把该电阻值改为4.7K欧。
_
(
)
3,SIM800A_PIN53引脚是BT天线接口,而SIM900A_PIN53引脚是GND电源地
因为SIM800A模块的BT功能默认是关闭的,所以SIM800A_PIN53直接接
GND电源地也没有关系。
5 SIM800A 支持USB 2.0接口,该接口可以用于模块升级和获取模块内部LOG。
引脚位置相同 如果空间允许
这部分引脚和S
这部分引脚和SIM900A的DebugTXD/RXD引脚位置相同,如果空间允许,
建议引出这部分相关引脚。留意SIM800A_PIN24引脚有开机功能。
的
/
4, 有关SIM800A和SIM800F的软件接口差异,即ATC差异,请参考:
SIM800F SIM900 ATC C
V1 00 df 文件
SIM800F_SIM900_ATC_Comparison_V1.00.pdf 文件
i
