    一、相关协议层/子层及模块的介绍
    .1AMSS WCDMA物理层（Layer1）
    .1.1层一(L1)管理器的主要功能包括：
    .1.2序列器的主要功能包括：
    .2AMSS NAS(非接入层)介绍
    .2.1REG模块介绍
    .2.1.1REG模块的主要功能如下：
    .2.2MM模块介绍
    .2.2.1MM模块主要支持下列功能：
    .2.2.2MM信息主要包括：
    .2.2.3MM的定时器
    .2.3GMM模块介绍
    .2.3.1GMM信息主要包括：
    .2.3.2GMM的定时器
    .2.4CC模块介绍
    .2.4.1CC子层概述：
    .2.4.2CC接口图：
    .2.5MMGSDI（Multiple Mode Generic SIM Drive Interface）模
    二、小区选择与注册
    .1小区选择的相关定义与原则
    .1.1专用名词定义
    .1.2空闲模式下的小区选择过程可分为如下三步：
    .2SIM卡中存储的EFs文件
    .3PLMN选择过程
    .4小区占用过程
    .4.1SIM<-->REG<-->MM<-->RRC的信令流程
    .4.2频段与频率的扫描
    .4.2.1由系统检测配置（System Determination configures）定义的基于mode_
    .4.2.2全频段频率扫描将在对ACQ DB（acquaintance data base）中的频点扫描后进行。
    .4.2.3ACQ DB中频点的扫描结果。
    .4.2.4全频段频率的扫描（以下简称频率扫描）
    .4.2.5全频段频率扫描的Log示例：
    .4.3小区搜索（捕获）过程
    .4.4PLMN的检查
    .4.5小区占用
    .5用户注册
    三、小区重选
    .1小区重选概述
    .1.1小区重选的相关概念
    .1.2小区重选所需的必要操作
    .1.3小区重选准则
    .1.3.1系统信息3（SIB3）中的相关参数
    .1.3.2系统信息11（SIB11）中的相关参数
    .1.3.3小区等级排列准则
    .2WCDMA小区到WCDMA小区的重选
    .2.1系统信息3
    .2.2系统信息11
    .2.3W到W小区重选过程示例
    .3WCDMA小区到GSM小区的重选
    .3.1系统间小区重选介绍
    .3.1.1系统间测量的执行
    .3.1.2用于系统间小区重选的系统信息
    .3.2W到G小区重选过程示例
    .4GSM小区到WCDMA小区的重选
    .4.1GSM到WCDMA小区重选的相关概念与准则
    .4.2GSM到WCDMA小区重选过程示例
    .4.3小区重选Search String
    四、CS与PS域呼叫流程
    .5CS域呼叫流程
    .5.1CS域呼叫建立
    .5.1.1CS域呼叫建立信令流程表：
    .5.1.2CS域呼叫建立示例
    .5.2CS域呼叫释放
    .5.2.1CS呼叫释放信令流程表：
    .5.2.2CS域呼叫释放过程示例
    .6PS域呼叫流程
    .6.1PS域呼叫建立
    .6.1.1PS域呼叫建立流程表：
    .6.1.2PS域呼叫建立示例
    .6.2PS域呼叫释放
    .6.2.1PS域呼叫释放流程表：
    .6.2.2PS呼叫释放过程示例
    .7掉话
    五、系统间切换（Inter RAT Handover）
    .1压缩模式介绍
    .1.1压缩模式的激活
    .1.2压缩模式的结构与配置
    .1.3压缩模式配置示例
    .1.4传输间隙的位置
    .1.5下行压缩模式的帧结构
    .1.6压缩模式的触发
    .1.6.1下列事件将触发压缩模式的激活：
    .1.6.2下列事件可以触发压缩模式的终止：
    .2测量报告
    .2.1频内测量（intra frequency measurement）
    .2.2频间测量（inter frequency measurement）
    .2.3系统间测量（Inter-RAT measurement）
    .3系统间切换（Inter-RAT HO）过程示例
    .3.1系统间切换步骤
    .3.2系统间切换示例Log
    六、系统间切换（2G->3G）
    1压缩模式介绍

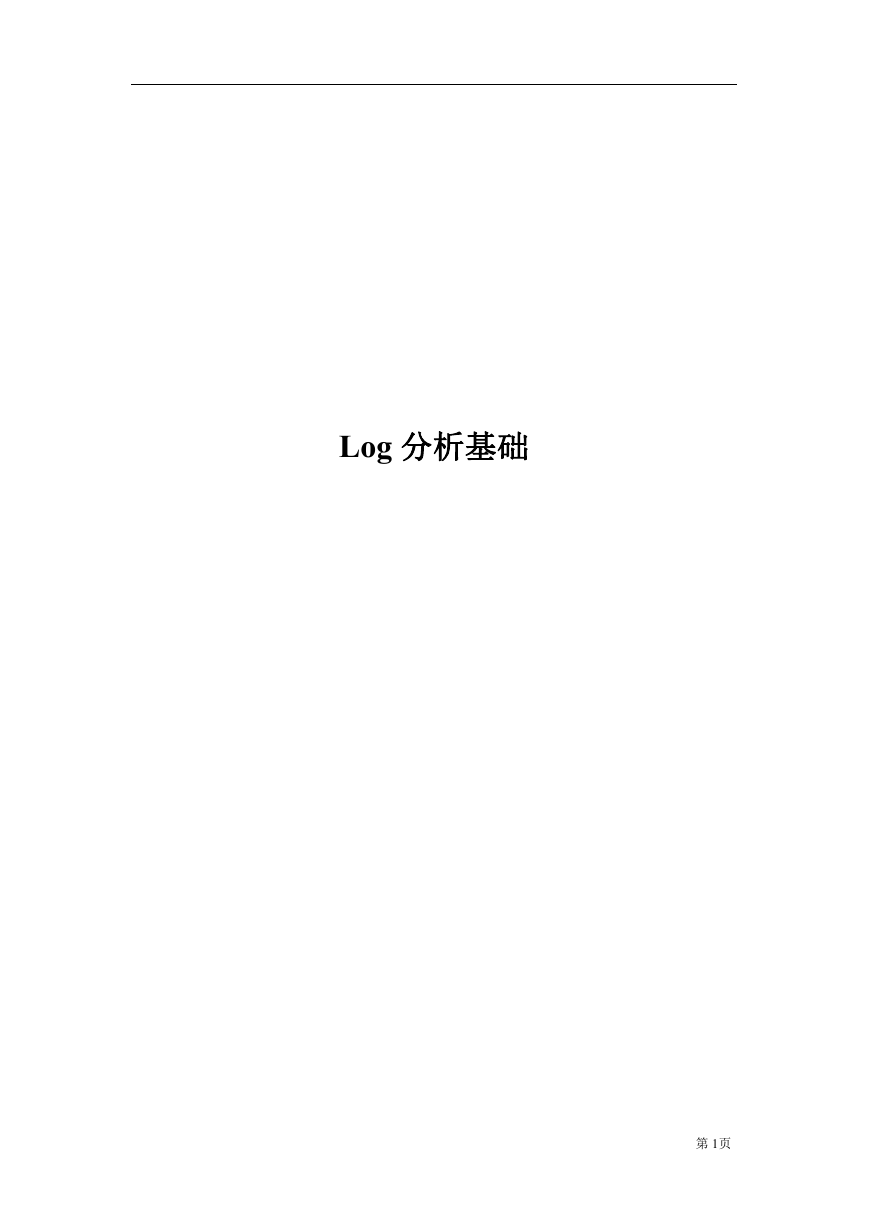

    Log 分析基础 第 1页

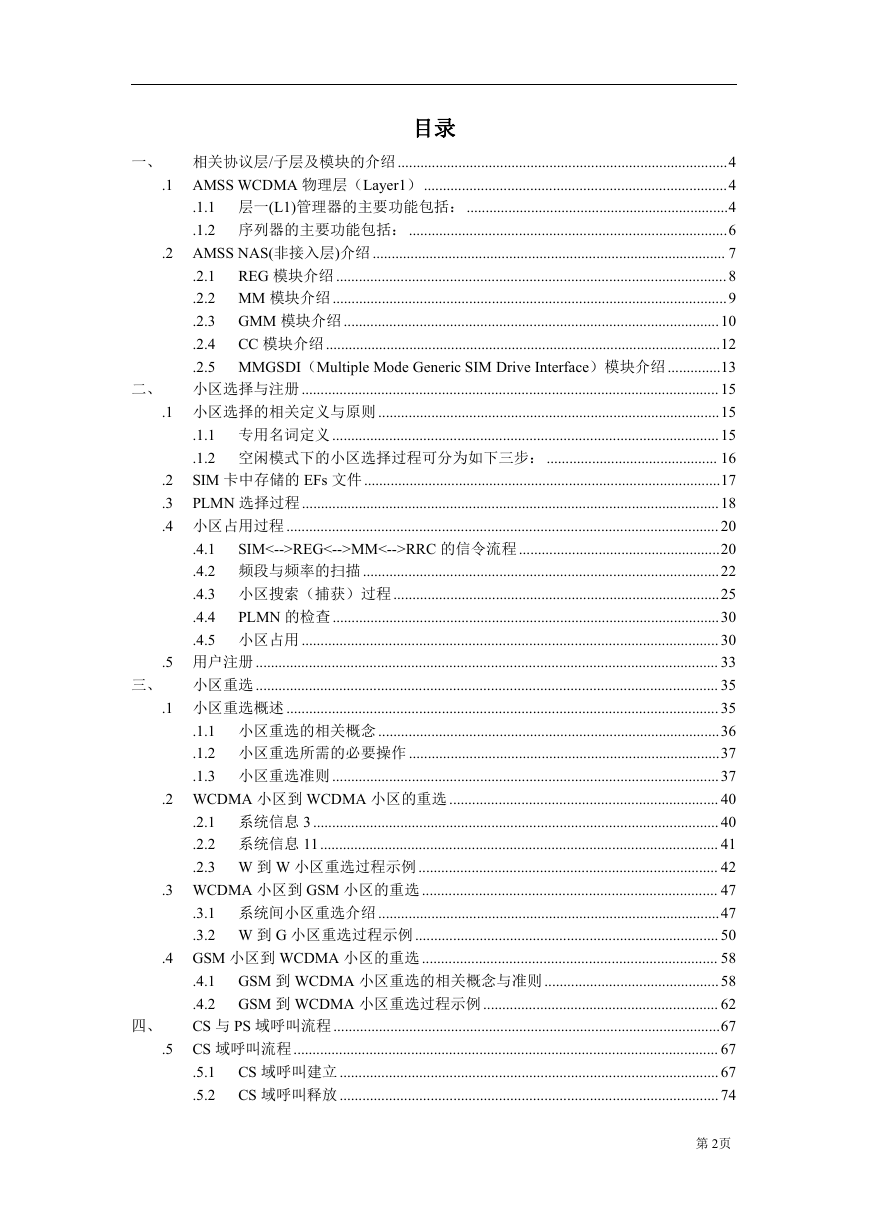

    目录 一、 二、 三、 四、 相关协议层/子层及模块的介绍.......................................................................................4 .1 AMSS WCDMA 物理层（Layer1） ................................................................................4 .1.1 层一(L1)管理器的主要功能包括：.....................................................................4 .1.2 序列器的主要功能包括： ....................................................................................6 .2 AMSS NAS(非接入层)介绍 ............................................................................................. 7 .2.1 REG 模块介绍 .......................................................................................................8 .2.2 MM 模块介绍........................................................................................................9 .2.3 GMM 模块介绍 ...................................................................................................10 .2.4 CC 模块介绍 ........................................................................................................12 .2.5 MMGSDI（Multiple Mode Generic SIM Drive Interface）模块介绍..............13 小区选择与注册.............................................................................................................. 15 .1 小区选择的相关定义与原则 ..........................................................................................15 .1.1 专用名词定义 ......................................................................................................15 .1.2 空闲模式下的小区选择过程可分为如下三步： ............................................. 16 SIM 卡中存储的 EFs 文件..............................................................................................17 .2 .3 PLMN 选择过程..............................................................................................................18 .4 小区占用过程 .................................................................................................................. 20 SIM<-->REG<-->MM<-->RRC 的信令流程 .....................................................20 .4.1 .4.2 频段与频率的扫描 ..............................................................................................22 .4.3 小区搜索（捕获）过程 ......................................................................................25 .4.4 PLMN 的检查......................................................................................................30 .4.5 小区占用 .............................................................................................................. 30 .5 用户注册 .......................................................................................................................... 33 小区重选 .......................................................................................................................... 35 .1 小区重选概述 .................................................................................................................. 35 .1.1 小区重选的相关概念 ..........................................................................................36 .1.2 小区重选所需的必要操作 ..................................................................................37 .1.3 小区重选准则 ......................................................................................................37 .2 WCDMA 小区到 WCDMA 小区的重选 ....................................................................... 40 .2.1 系统信息 3...........................................................................................................40 .2.2 系统信息 11......................................................................................................... 41 .2.3 W 到 W 小区重选过程示例 ............................................................................... 42 .3 WCDMA 小区到 GSM 小区的重选 .............................................................................. 47 .3.1 系统间小区重选介绍 ..........................................................................................47 .3.2 W 到 G 小区重选过程示例 ................................................................................ 50 .4 GSM 小区到 WCDMA 小区的重选 .............................................................................. 58 GSM 到 WCDMA 小区重选的相关概念与准则 ..............................................58 .4.1 .4.2 GSM 到 WCDMA 小区重选过程示例 .............................................................. 62 CS 与 PS 域呼叫流程......................................................................................................67 .5 CS 域呼叫流程................................................................................................................ 67 CS 域呼叫建立 .................................................................................................... 67 CS 域呼叫释放 .................................................................................................... 74 .5.1 .5.2 第 2页

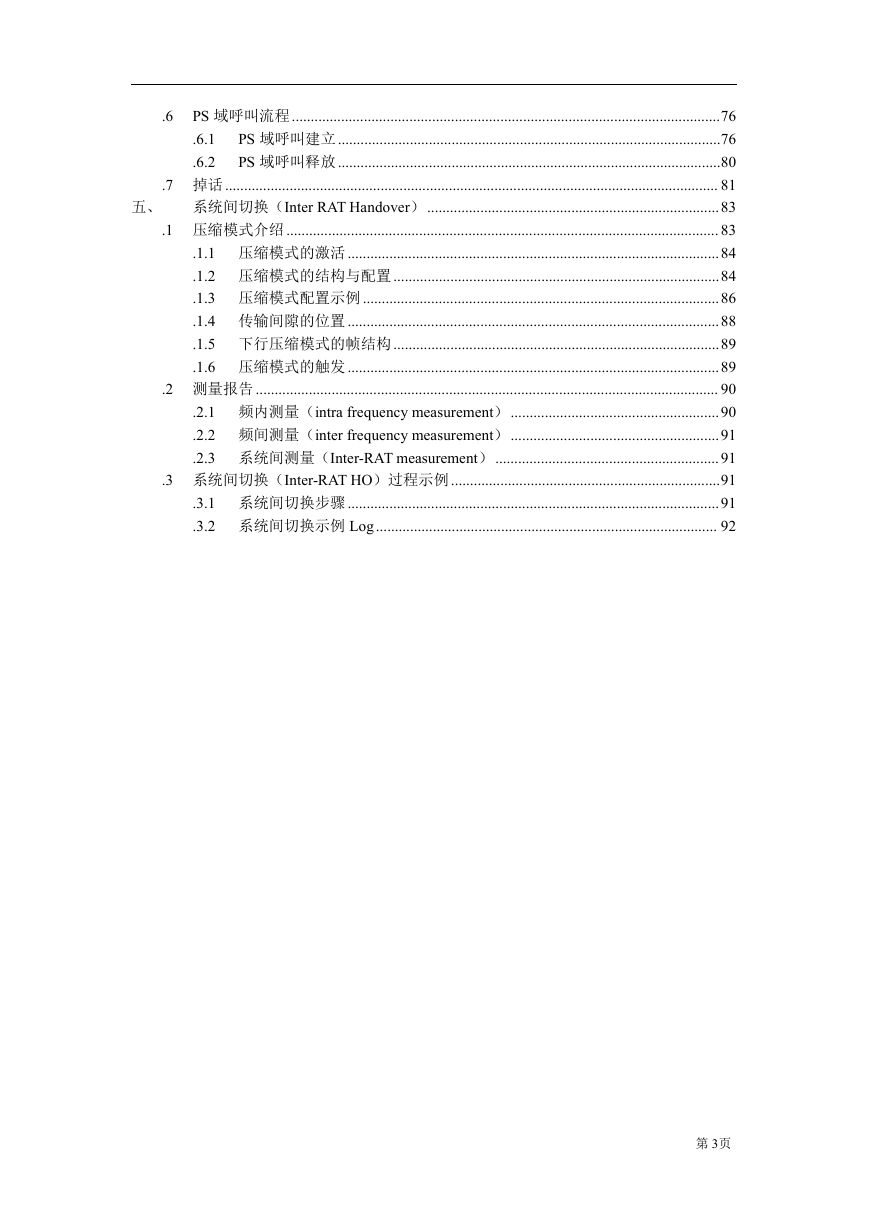

    五、 .6 PS 域呼叫流程.................................................................................................................76 PS 域呼叫建立.....................................................................................................76 .6.1 .6.2 PS 域呼叫释放.....................................................................................................80 .7 掉话 .................................................................................................................................. 81 系统间切换（Inter RAT Handover） .............................................................................83 .1 压缩模式介绍 .................................................................................................................. 83 .1.1 压缩模式的激活 ..................................................................................................84 .1.2 压缩模式的结构与配置 ......................................................................................84 .1.3 压缩模式配置示例 ..............................................................................................86 .1.4 传输间隙的位置 ..................................................................................................88 .1.5 下行压缩模式的帧结构 ......................................................................................89 .1.6 压缩模式的触发 ..................................................................................................89 .2 测量报告 .......................................................................................................................... 90 .2.1 频内测量（intra frequency measurement）.......................................................90 .2.2 频间测量（inter frequency measurement）.......................................................91 .2.3 系统间测量（Inter-RAT measurement）...........................................................91 .3 系统间切换（Inter-RAT HO）过程示例.......................................................................91 .3.1 系统间切换步骤 ..................................................................................................91 .3.2 系统间切换示例 Log.......................................................................................... 92 第 3页

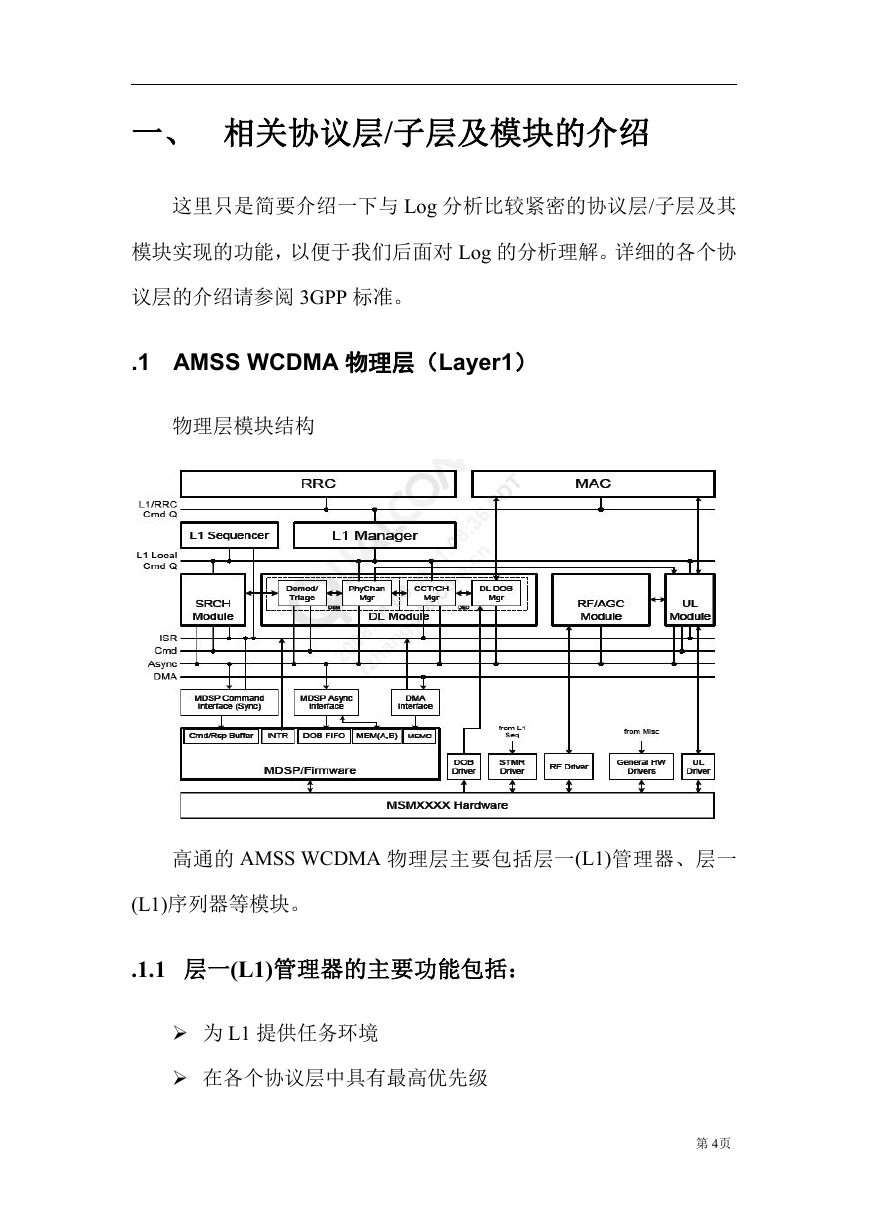

    一、 相关协议层/子层及模块的介绍 这里只是简要介绍一下与 Log 分析比较紧密的协议层/子层及其 模块实现的功能，以便于我们后面对 Log 的分析理解。详细的各个协 议层的介绍请参阅 3GPP 标准。 .1 AMSS WCDMA 物理层（Layer1） 物理层模块结构 高通的 AMSS WCDMA 物理层主要包括层一(L1)管理器、层一 (L1)序列器等模块。 .1.1 层一(L1)管理器的主要功能包括：  为 L1 提供任务环境  在各个协议层中具有最高优先级 第 4页

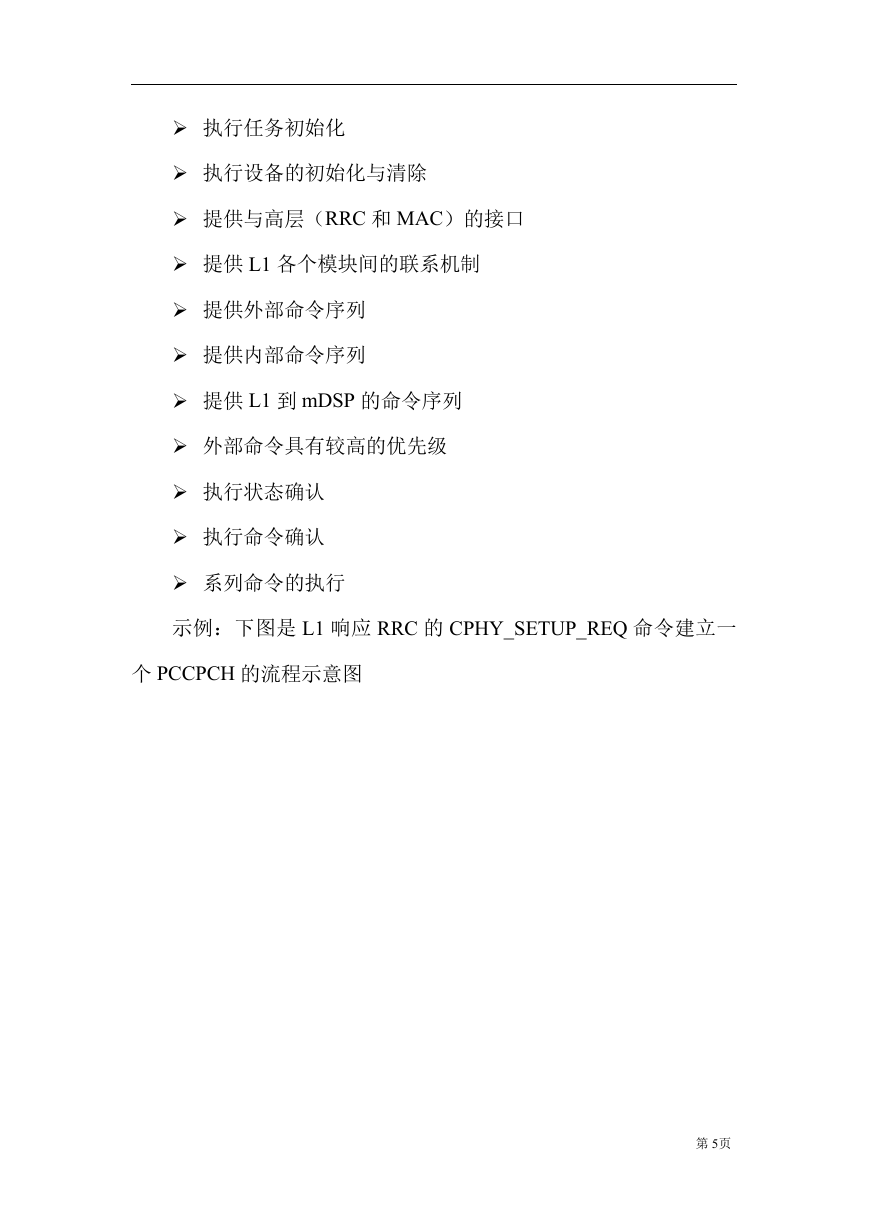

     执行任务初始化  执行设备的初始化与清除  提供与高层（RRC 和 MAC）的接口  提供 L1 各个模块间的联系机制  提供外部命令序列  提供内部命令序列  提供 L1 到 mDSP 的命令序列  外部命令具有较高的优先级  执行状态确认  执行命令确认  系列命令的执行 示例：下图是 L1 响应 RRC 的 CPHY_SETUP_REQ 命令建立一 个 PCCPCH 的流程示意图 第 5页

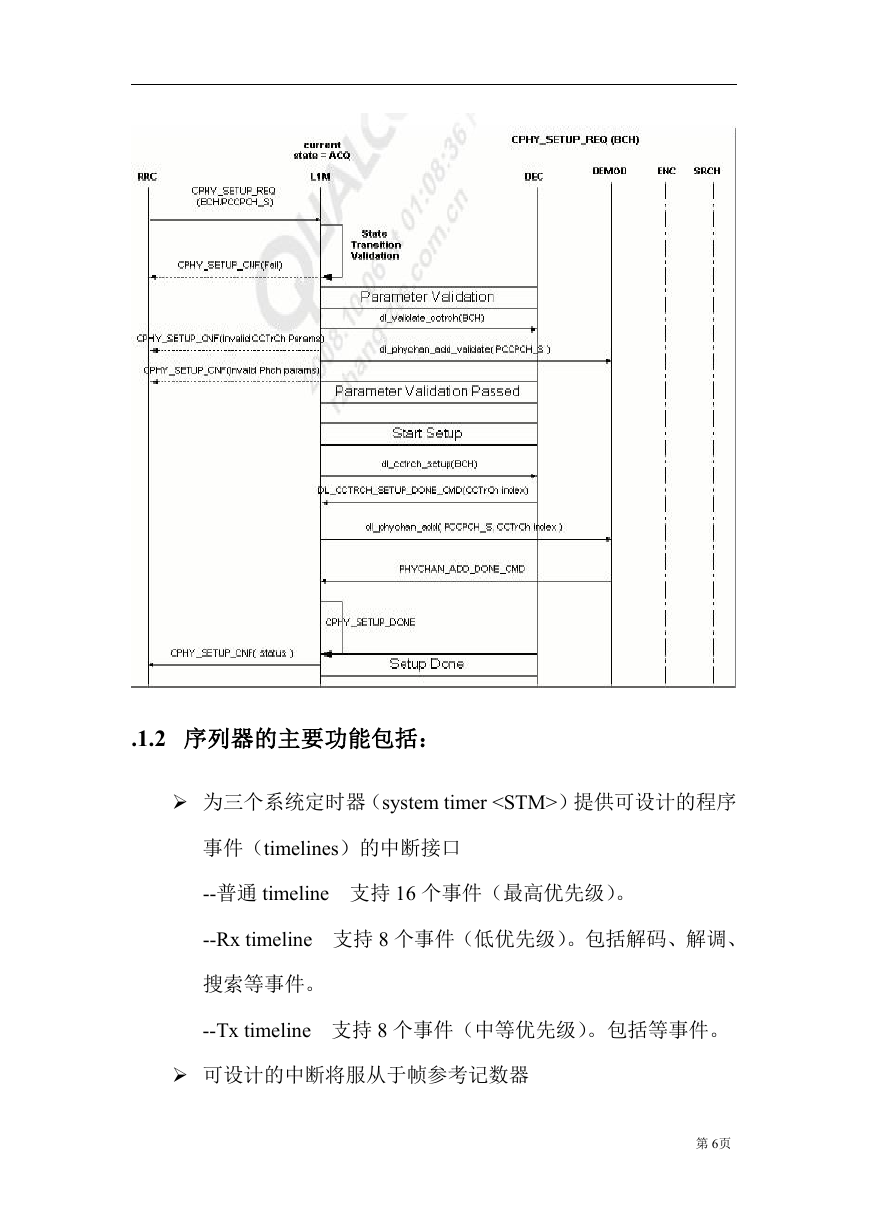

    .1.2 序列器的主要功能包括：  为三个系统定时器（system timer ）提供可设计的程序 事件（timelines）的中断接口 --普通 timeline 支持 16 个事件（最高优先级）。 --Rx timeline 支持 8 个事件（低优先级）。包括解码、解调、 搜索等事件。 --Tx timeline 支持 8 个事件（中等优先级）。包括等事件。  可设计的中断将服从于帧参考记数器 第 6页

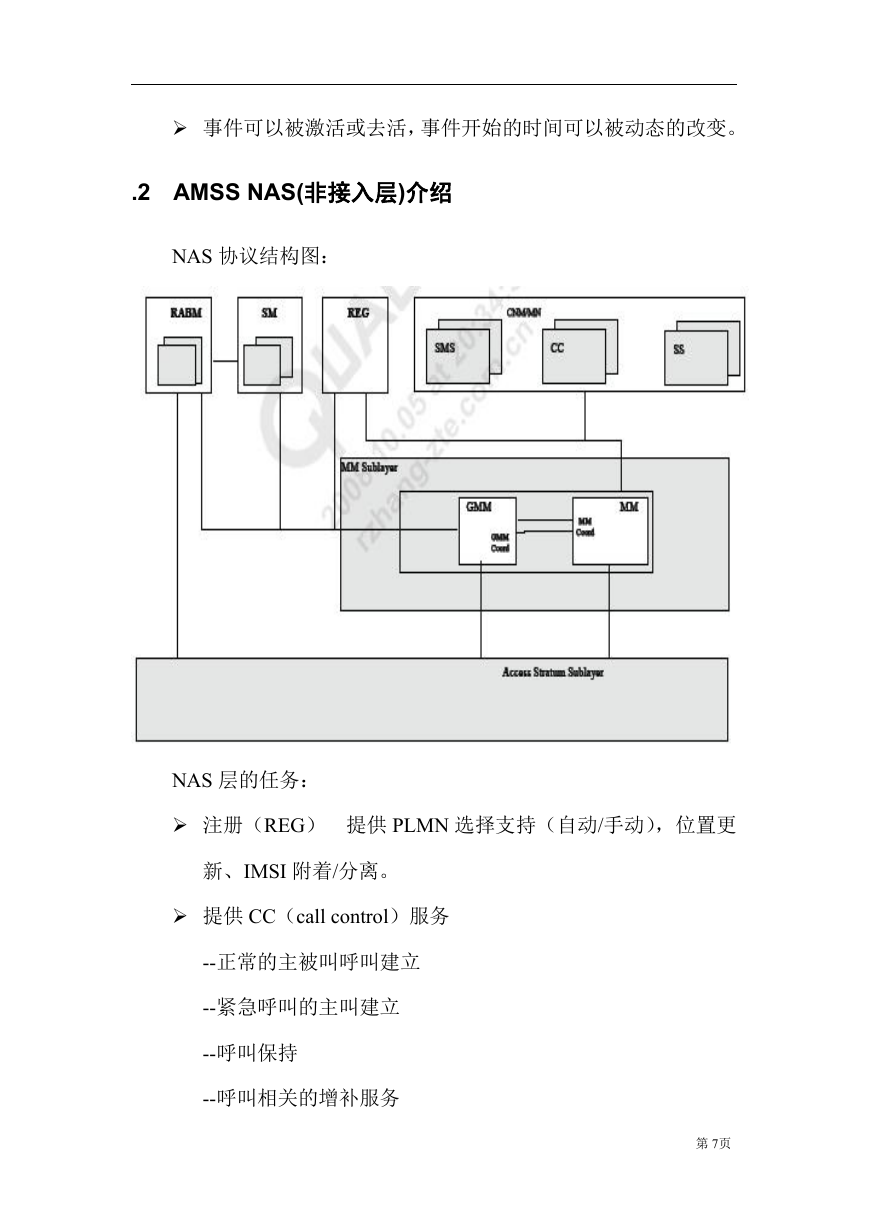

     事件可以被激活或去活，事件开始的时间可以被动态的改变。 .2 AMSS NAS(非接入层)介绍 NAS 协议结构图： NAS 层的任务：  注册（REG） 提供 PLMN 选择支持（自动/手动），位置更 新、IMSI 附着/分离。  提供 CC（call control）服务 --正常的主被叫呼叫建立 --紧急呼叫的主叫建立 --呼叫保持 --呼叫相关的增补服务 第 7页

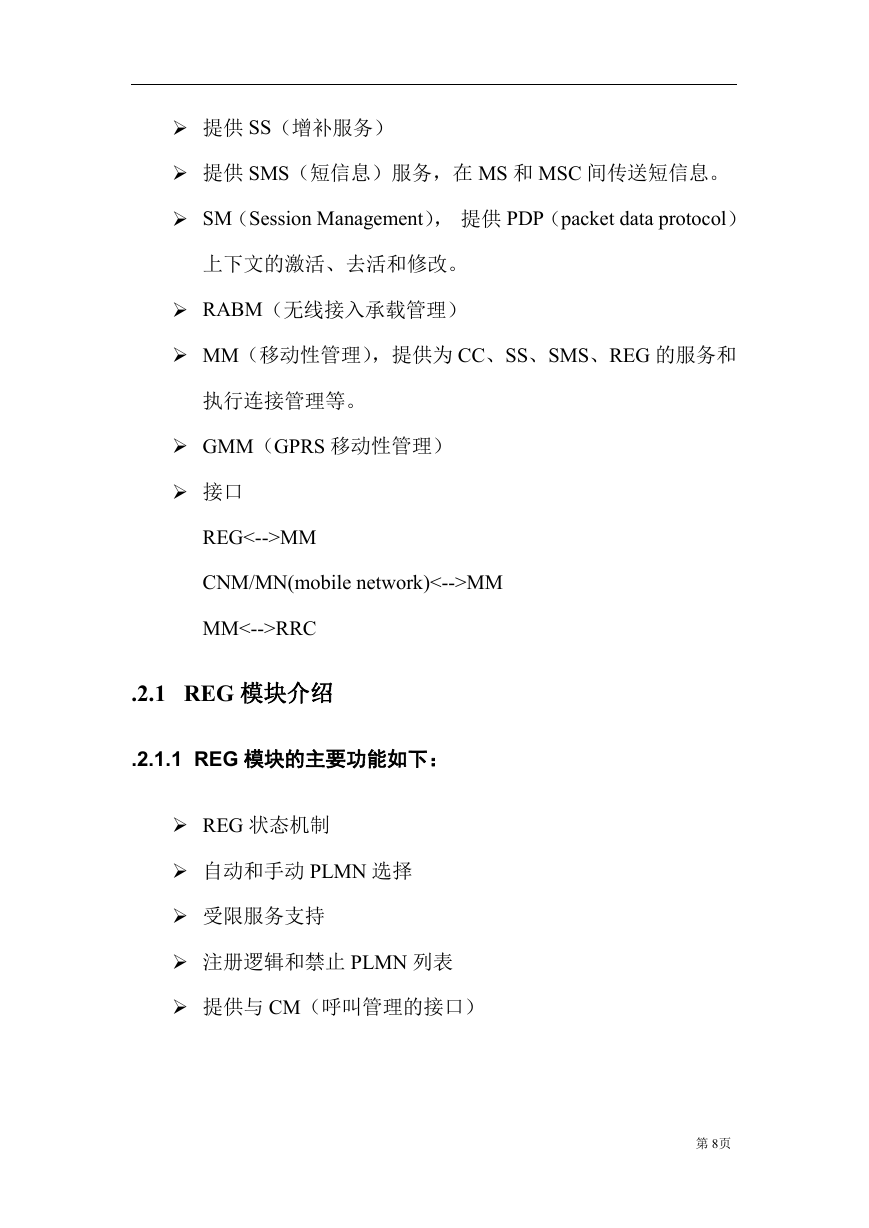

     提供 SS（增补服务）  提供 SMS（短信息）服务，在 MS 和 MSC 间传送短信息。  SM（Session Management）， 提供 PDP（packet data protocol） 上下文的激活、去活和修改。  RABM（无线接入承载管理）  MM（移动性管理），提供为 CC、SS、SMS、REG 的服务和 执行连接管理等。  GMM（GPRS 移动性管理）  接口 REG<-->MM CNM/MN(mobile network)<-->MM MM<-->RRC .2.1 REG 模块介绍 .2.1.1 REG 模块的主要功能如下：  REG 状态机制  自动和手动 PLMN 选择  受限服务支持  注册逻辑和禁止 PLMN 列表  提供与 CM（呼叫管理的接口） 第 8页
