Midas PRO2数字调音台操作手册.pdf

发布时间：2022-06-16 发布人：admin 分类：说明书资料大小：9.57M 资料格式：pdf 举报版权申诉


第1页 / 共163页


第2页 / 共163页


第3页 / 共163页


第4页 / 共163页


第5页 / 共163页


第6页 / 共163页


第7页 / 共163页


第8页 / 共163页

第一章系统的构成与连接

1.1 系统构成

1.2 可选配件

1.3 离线编辑软件

1.4 系统连接

1.5 数字音频传输协议

1.6 混音矩阵图示

第二章控制中心与音频接口箱

2.1 控制中心前面板(控制界面)

2.2 控制中心后面板接口

2.3 DL251音频接口箱

第三章 GUI的一般操作与开关机

3.1 GUI屏幕的分布格局

3.2 GUI屏幕的一些基本操作方法

3.3 开机与关机

第四章接线

4.1 Patching屏幕

4.2 接线的图标象征

4.3 标签

4.4 I/O(输入/输出)标签

4.5 接线的提示

4.6 配置设备

4.7 接线的方法

第五章输入通道

5.1 输入通道的信号处理顺序

5.2 输入通道区(控制界面的)

5.3 输入通道在GUI上的显示

5.4 输入电平表

5.5 通道构造

5.6 增益

5.7 直接输出

5.8 动态区(D-zone)

5.9 插入

5.10 均衡(EQ-zone)

5.11 路由至输出母线

5.12 路由至主输出和SIS空间成像系统

5.13 环绕声模式

5.14 推子

5.15 辅助返回(Aux return)通道

5.16 复制与粘贴操作

5.17 预置文件(preset)

5.18 通道名称和颜色辨认

第六章输出

6.1 辅助和编组输出

6.2 矩阵输出

6.3 主输出

6.4 输出通道的压缩器

6.5 输出通道的PEQ与GEQ

6.6 输出通道的其它功能

第七章 VCA与POP编组

7.1 VCA与POP编组

7.2 MCA

7.3 静音编组

第八章效果器与GEQ

8.1 内置效果器

8.2 内置图示均衡器(GEQ)

第九章自分配旋钮

9.1 自分配旋钮对通道的操作

9.2 自分配旋钮自定义的操作

9.3 自分配旋钮对效果器与GEQ的操作

第十章 automation自动场景控制

10.1 场景(scene)的保存

10.2 场景的调用

10.3 文件管理

第十一章监听、solo及通讯

11.1 监听

11.2 solo

11.3 信号发生器

11.4 通讯

第十二章其它

12.1 GUI主菜单

12.2 GUI菜单流程图

12.3 调音台的参数设置菜单Preferences

12.4 scope(场景的范围)

12.5 系统诊断

12.6 远程控制

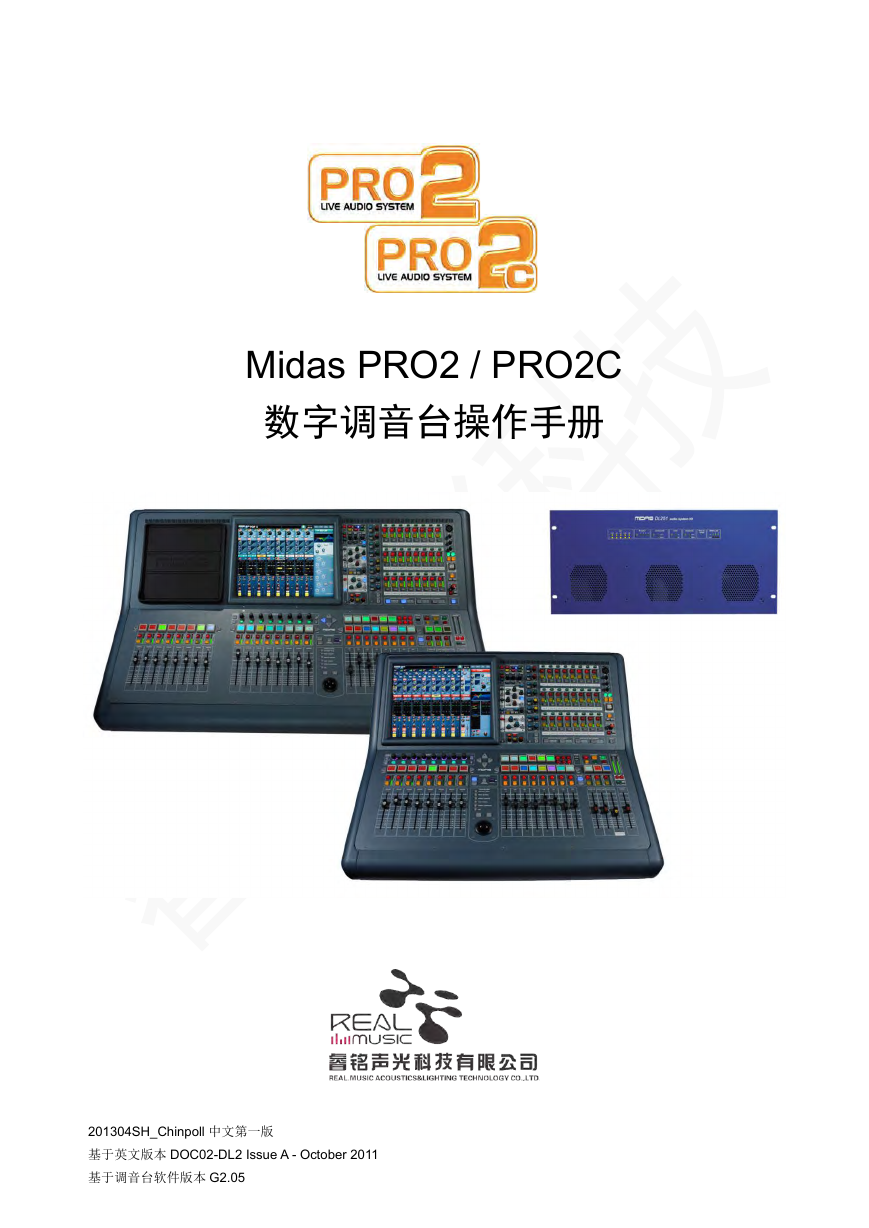

Midas PRO2 / PRO2C 数字调音台操作手册 201304SH_Chinpoll 中文第一版基于英文版本 DOC02-DL2 Issue A - October 2011 基于调音台软件版本 G2.05

Midas PRO2/PRO2C 数字调音台操作手册目录第一章系统的构成与连接 ........................................................................................................... - 1 - 1.1 系统构成 .............................................................................................................................................. - 2 - 1.2 可选配件 .............................................................................................................................................. - 3 - 1.3 离线编辑软件 ...................................................................................................................................... - 3 - 1.4 系统连接 .............................................................................................................................................. - 3 - 1.5 数字音频传输协议 ............................................................................................................................... - 7 - 1.6 混音矩阵图示 ...................................................................................................................................... - 8 - 第二章控制中心与音频接口箱 .................................................................................................... - 9 - 2.1 控制中心前面板(控制界面) .................................................................................................................. - 9 - 2.2 控制中心后面板接口.......................................................................................................................... - 16 - 2.3 DL251 音频接口箱 ............................................................................................................................. - 21 - 第三章 GUI 的一般操作与开关机 .............................................................................................. - 24 - 3.1 GUI 屏幕的分布格局 .......................................................................................................................... - 24 - 3.2 GUI 屏幕的一些基本操作方法 ............................................................................................................ - 26 - 3.3 开机与关机 ........................................................................................................................................ - 28 - 第四章接线 .............................................................................................................................. - 30 - 4.1 Patching 屏幕 ..................................................................................................................................... - 30 - 4.2 接线的图标象征 ................................................................................................................................. - 32 - 4.3 标签 ................................................................................................................................................... - 33 - 4.4 I/O(输入/输出)标签 ............................................................................................................................. - 38 - 4.5 接线的提示 ........................................................................................................................................ - 44 - 4.6 配置设备 ............................................................................................................................................ - 45 - 4.7 接线的方法 ........................................................................................................................................ - 49 - 第五章输入通道 ....................................................................................................................... - 54 - 5.1 输入通道的信号处理顺序 .................................................................................................................. - 54 - 5.2 输入通道区(控制界面的) ................................................................................................................... - 55 - 5.3 输入通道在 GUI 上的显示 ................................................................................................................. - 57 - 5.4 输入电平表 ........................................................................................................................................ - 59 - 5.5 通道构造 ............................................................................................................................................ - 60 - 5.6 增益 ................................................................................................................................................... - 63 - 5.7 直接输出 ............................................................................................................................................ - 66 - 5.8 动态区(D-zone) ................................................................................................................................. - 67 - 5.9 插入 ................................................................................................................................................... - 73 - 5.10 均衡(EQ-zone) ................................................................................................................................ - 74 - 5.11 路由至输出母线 ............................................................................................................................... - 76 - 5.12 路由至主输出和 SIS 空间成像系统 ................................................................................................. - 79 - 5.13 环绕声模式 ...................................................................................................................................... - 82 - 基于英文版本 DOC02-DL2 Issue A — October 2011 I

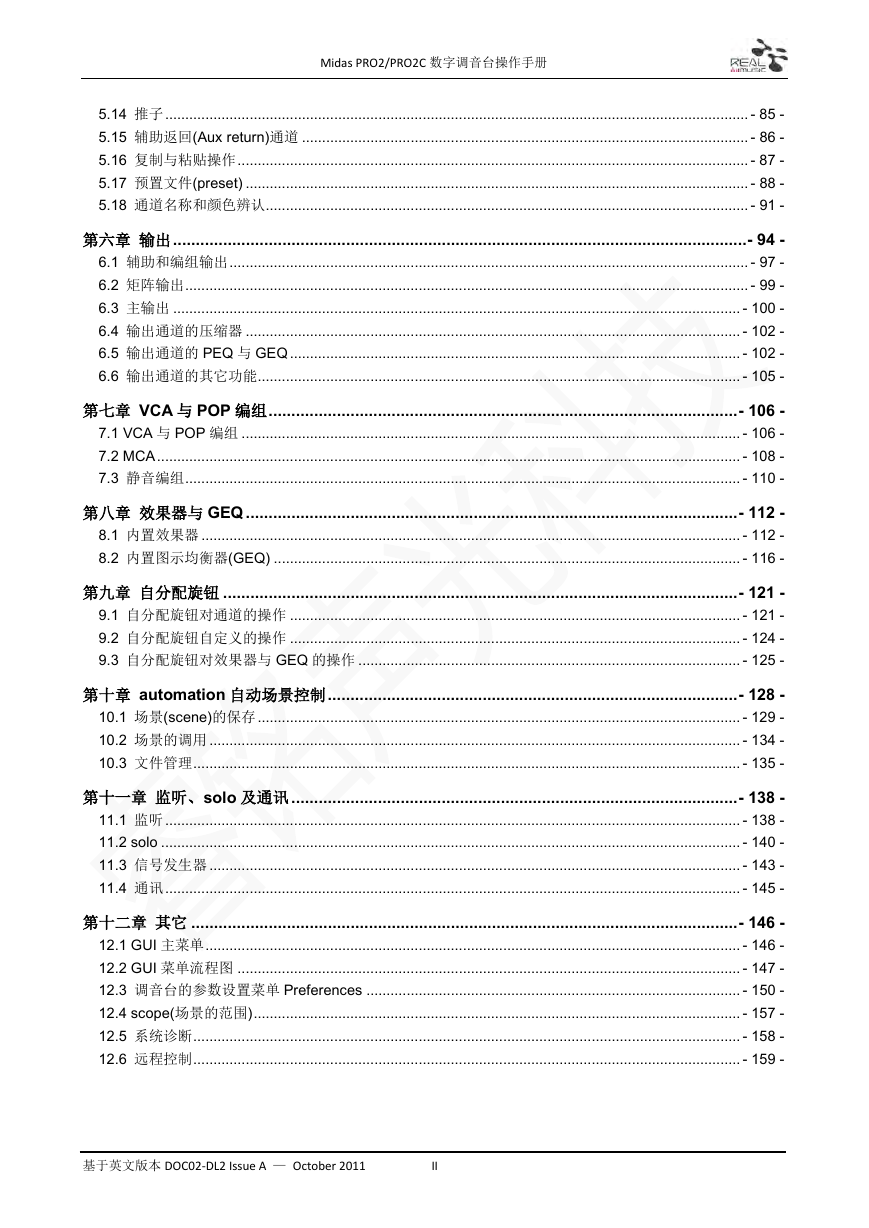

Midas PRO2/PRO2C 数字调音台操作手册 5.14 推子 ................................................................................................................................................. - 85 - 5.15 辅助返回(Aux return)通道 ............................................................................................................... - 86 - 5.16 复制与粘贴操作 ............................................................................................................................... - 87 - 5.17 预置文件(preset) ............................................................................................................................. - 88 - 5.18 通道名称和颜色辨认........................................................................................................................ - 91 - 第六章输出 .............................................................................................................................. - 94 - 6.1 辅助和编组输出 ................................................................................................................................. - 97 - 6.2 矩阵输出 ............................................................................................................................................ - 99 - 6.3 主输出 ............................................................................................................................................. - 100 - 6.4 输出通道的压缩器 ........................................................................................................................... - 102 - 6.5 输出通道的 PEQ 与 GEQ ................................................................................................................ - 102 - 6.6 输出通道的其它功能........................................................................................................................ - 105 - 第七章 VCA 与 POP 编组 ....................................................................................................... - 106 - 7.1 VCA 与 POP 编组 ............................................................................................................................ - 106 - 7.2 MCA ................................................................................................................................................. - 108 - 7.3 静音编组 .......................................................................................................................................... - 110 - 第八章效果器与 GEQ ............................................................................................................ - 112 - 8.1 内置效果器 ...................................................................................................................................... - 112 - 8.2 内置图示均衡器(GEQ) .................................................................................................................... - 116 - 第九章自分配旋钮 ................................................................................................................. - 121 - 9.1 自分配旋钮对通道的操作 ................................................................................................................ - 121 - 9.2 自分配旋钮自定义的操作 ................................................................................................................ - 124 - 9.3 自分配旋钮对效果器与 GEQ 的操作 ............................................................................................... - 125 - 第十章 automation 自动场景控制 .......................................................................................... - 128 - 10.1 场景(scene)的保存 ........................................................................................................................ - 129 - 10.2 场景的调用 .................................................................................................................................... - 134 - 10.3 文件管理 ........................................................................................................................................ - 135 - 第十一章监听、solo 及通讯 .................................................................................................. - 138 - 11.1 监听 ............................................................................................................................................... - 138 - 11.2 solo ................................................................................................................................................ - 140 - 11.3 信号发生器 .................................................................................................................................... - 143 - 11.4 通讯 ............................................................................................................................................... - 145 - 第十二章其它 ........................................................................................................................ - 146 - 12.1 GUI 主菜单 ..................................................................................................................................... - 146 - 12.2 GUI 菜单流程图 ............................................................................................................................. - 147 - 12.3 调音台的参数设置菜单 Preferences ............................................................................................. - 150 - 12.4 scope(场景的范围) ......................................................................................................................... - 157 - 12.5 系统诊断 ........................................................................................................................................ - 158 - 12.6 远程控制 ........................................................................................................................................ - 159 - 基于英文版本 DOC02-DL2 Issue A — October 2011 II

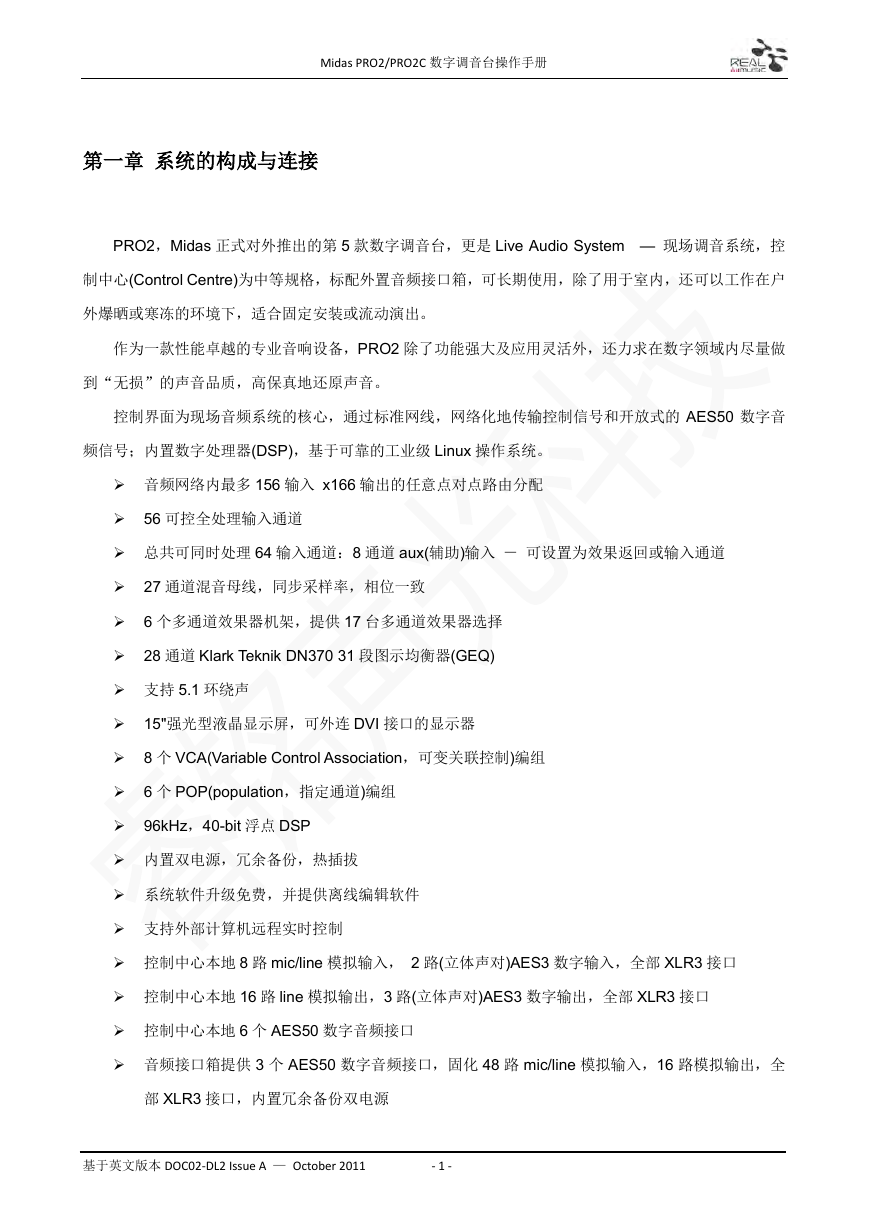

Midas PRO2/PRO2C 数字调音台操作手册第一章系统的构成与连接 PRO2，Midas 正式对外推出的第 5 款数字调音台，更是 Live Audio System — 现场调音系统，控制中心(Control Centre)为中等规格，标配外置音频接口箱，可长期使用，除了用于室内，还可以工作在户外爆晒或寒冻的环境下，适合固定安装或流动演出。作为一款性能卓越的专业音响设备，PRO2 除了功能强大及应用灵活外，还力求在数字领域内尽量做到“无损”的声音品质，高保真地还原声音。控制界面为现场音频系统的核心，通过标准网线，网络化地传输控制信号和开放式的 AES50 数字音频信号；内置数字处理器(DSP)，基于可靠的工业级 Linux 操作系统。  音频网络内最多 156 输入 x166 输出的任意点对点路由分配  56 可控全处理输入通道  总共可同时处理 64 输入通道：8 通道 aux(辅助)输入－可设置为效果返回或输入通道  27 通道混音母线，同步采样率，相位一致  6 个多通道效果器机架，提供 17 台多通道效果器选择  28 通道 Klark Teknik DN370 31 段图示均衡器(GEQ)  支持 5.1 环绕声  15"强光型液晶显示屏，可外连 DVI 接口的显示器  8 个 VCA(Variable Control Association，可变关联控制)编组  6 个 POP(population，指定通道)编组  96kHz，40-bit 浮点 DSP  内置双电源，冗余备份，热插拔  系统软件升级免费，并提供离线编辑软件  支持外部计算机远程实时控制  控制中心本地 8 路 mic/line 模拟输入， 2 路(立体声对)AES3 数字输入，全部 XLR3 接口  控制中心本地 16 路 line 模拟输出，3 路(立体声对)AES3 数字输出，全部 XLR3 接口  控制中心本地 6 个 AES50 数字音频接口  音频接口箱提供 3 个 AES50 数字音频接口，固化 48 路 mic/line 模拟输入，16 路模拟输出，全部 XLR3 接口，内置冗余备份双电源基于英文版本 DOC02-DL2 Issue A — October 2011 - 1 -

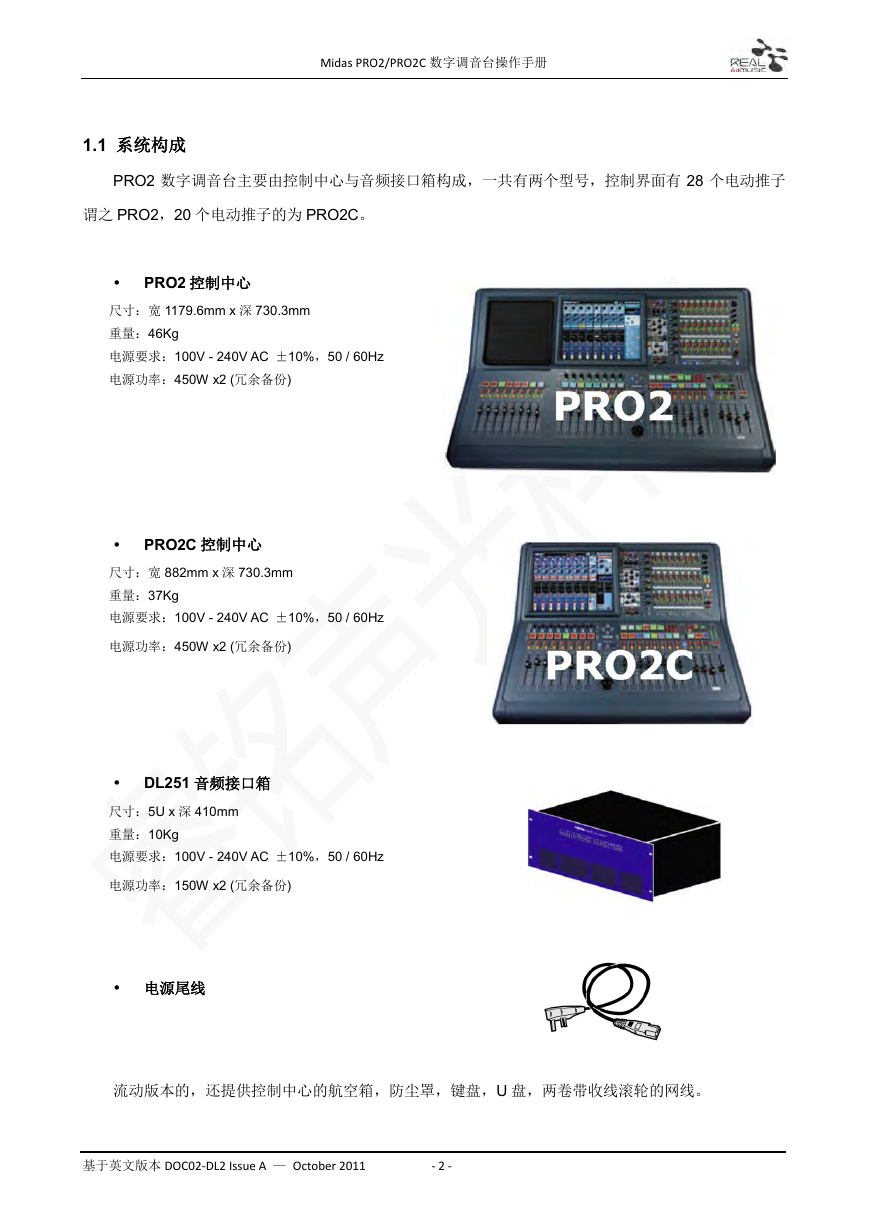

Midas PRO2/PRO2C 数字调音台操作手册 1.1 系统构成 PRO2 数字调音台主要由控制中心与音频接口箱构成，一共有两个型号，控制界面有 28 个电动推子谓之 PRO2，20 个电动推子的为 PRO2C。  PRO2 控制中心尺寸：宽 1179.6mm x 深 730.3mm 重量：46Kg 电源要求：100V - 240V AC ±10%，50 / 60Hz 电源功率：450W x2 (冗余备份)  PRO2C 控制中心尺寸：宽 882mm x 深 730.3mm 重量：37Kg 电源要求：100V - 240V AC ±10%，50 / 60Hz 电源功率：450W x2 (冗余备份)  DL251 音频接口箱尺寸：5U x 深 410mm 重量：10Kg 电源要求：100V - 240V AC ±10%，50 / 60Hz 电源功率：150W x2 (冗余备份)  电源尾线流动版本的，还提供控制中心的航空箱，防尘罩，键盘，U 盘，两卷带收线滚轮的网线。基于英文版本 DOC02-DL2 Issue A — October 2011 - 2 -

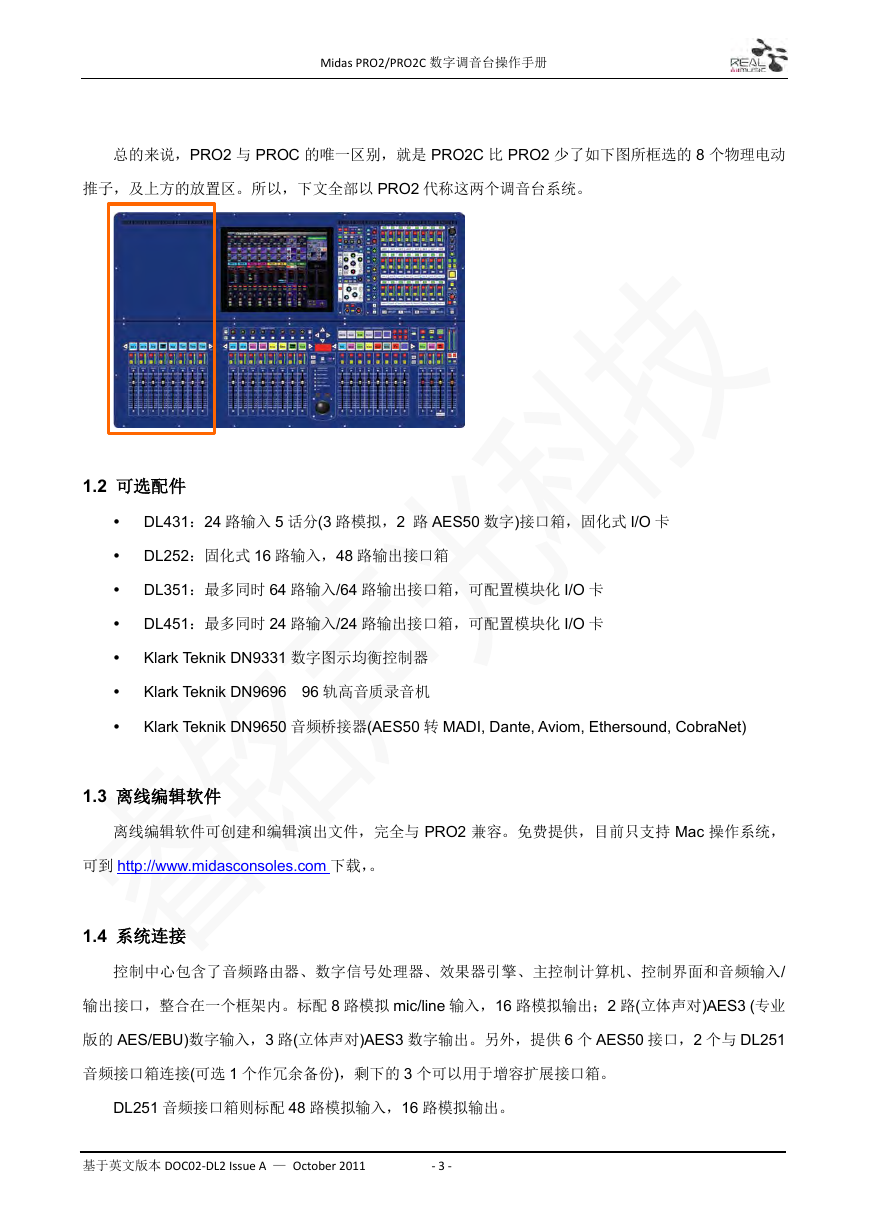

Midas PRO2/PRO2C 数字调音台操作手册总的来说，PRO2 与 PROC 的唯一区别，就是 PRO2C 比 PRO2 少了如下图所框选的 8 个物理电动推子，及上方的放置区。所以，下文全部以 PRO2 代称这两个调音台系统。 1.2 可选配件  DL431：24 路输入 5 话分(3 路模拟，2 路 AES50 数字)接口箱，固化式 I/O 卡  DL252：固化式 16 路输入，48 路输出接口箱  DL351：最多同时 64 路输入/64 路输出接口箱，可配置模块化 I/O 卡  DL451：最多同时 24 路输入/24 路输出接口箱，可配置模块化 I/O 卡  Klark Teknik DN9331 数字图示均衡控制器  Klark Teknik DN9696 96 轨高音质录音机  Klark Teknik DN9650 音频桥接器(AES50 转 MADI, Dante, Aviom, Ethersound, CobraNet) 1.3 离线编辑软件离线编辑软件可创建和编辑演出文件，完全与 PRO2 兼容。免费提供，目前只支持 Mac 操作系统，可到 http://www.midasconsoles.com 下载，。 1.4 系统连接控制中心包含了音频路由器、数字信号处理器、效果器引擎、主控制计算机、控制界面和音频输入/ 输出接口，整合在一个框架内。标配 8 路模拟 mic/line 输入，16 路模拟输出；2 路(立体声对)AES3 (专业版的 AES/EBU)数字输入，3 路(立体声对)AES3 数字输出。另外，提供 6 个 AES50 接口，2 个与 DL251 音频接口箱连接(可选 1 个作冗余备份)，剩下的 3 个可以用于增容扩展接口箱。 DL251 音频接口箱则标配 48 路模拟输入，16 路模拟输出。基于英文版本 DOC02-DL2 Issue A — October 2011 - 3 -

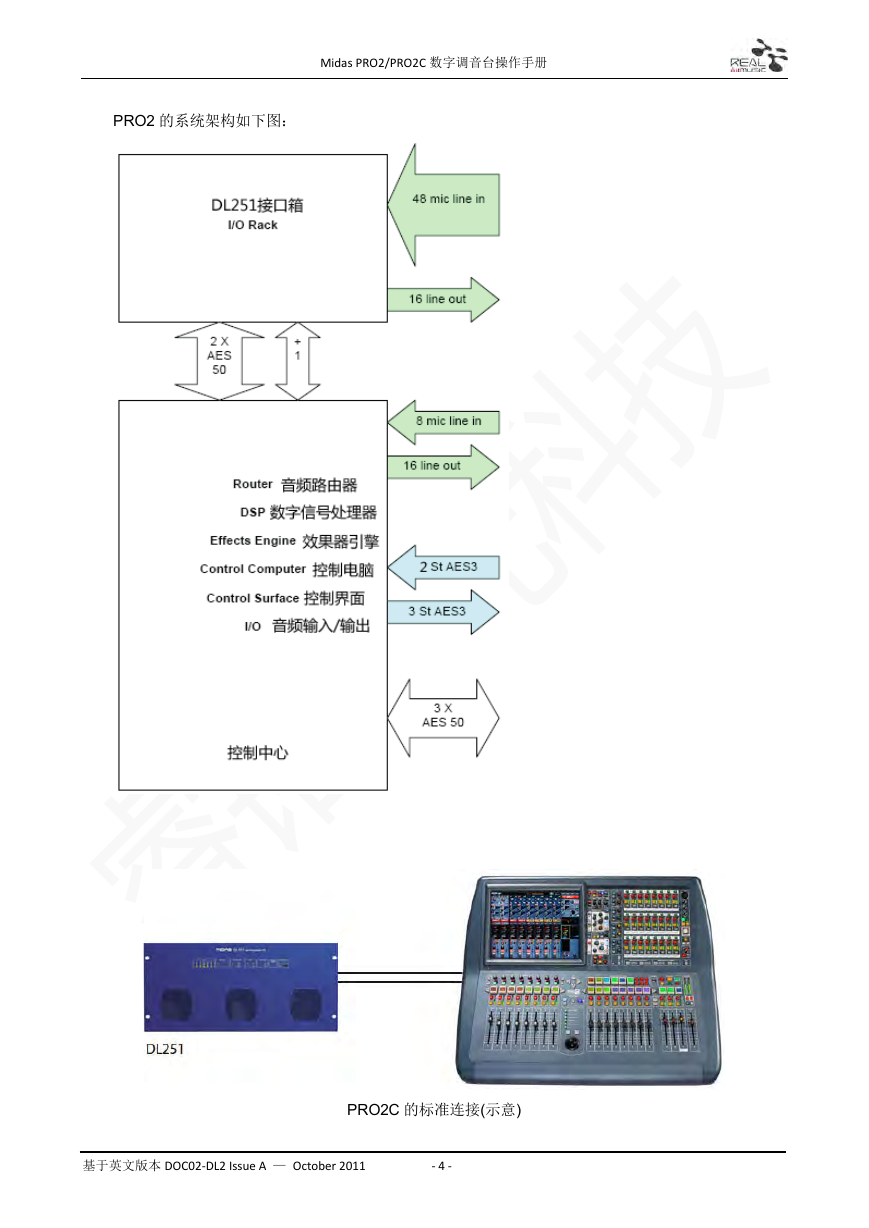

Midas PRO2/PRO2C 数字调音台操作手册 PRO2 的系统架构如下图： PRO2C 的标准连接(示意) 基于英文版本 DOC02-DL2 Issue A — October 2011 - 4 -

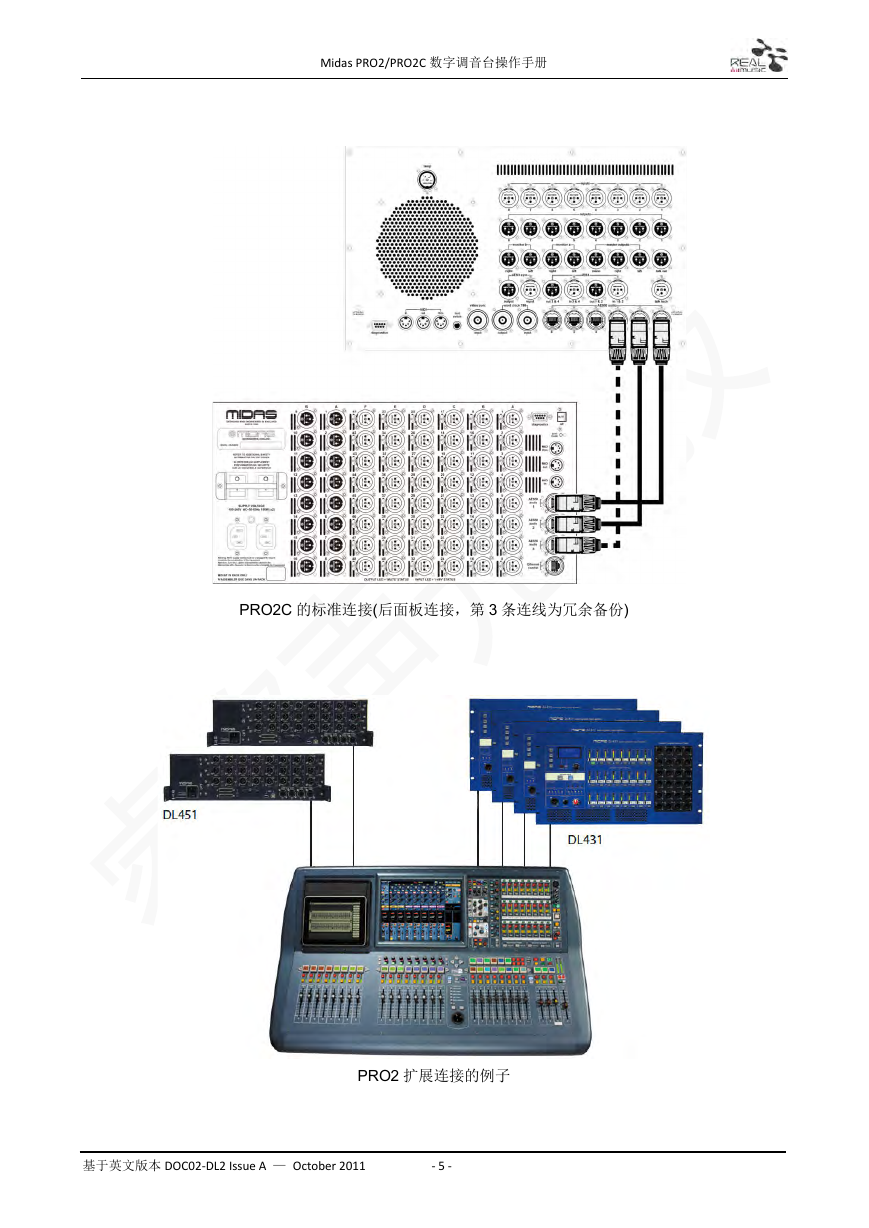

Midas PRO2/PRO2C 数字调音台操作手册 PRO2C 的标准连接(后面板连接，第 3 条连线为冗余备份) PRO2 扩展连接的例子基于英文版本 DOC02-DL2 Issue A — October 2011 - 5 -
