华为畅享9Plus 故障维修流程图 指南针故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.24M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

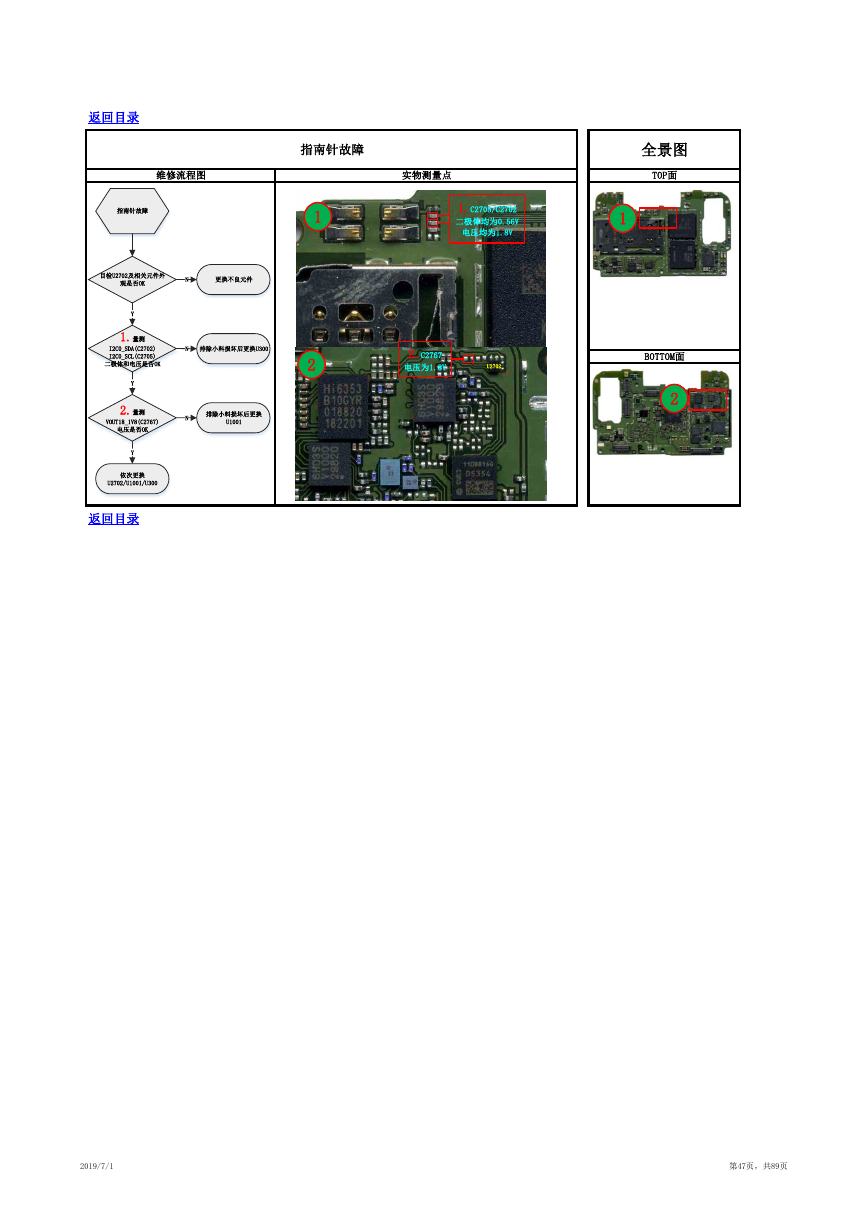

    指南针故障 维修流程图 实物测量点 全景图 TOP面 1 2 1.C2705/C2702 二极体均为0.56V 电压均为1.8V 1 2.C2767 电压为1.8V U2702 BOTTOM面 2 返回目录 返回目录 2019/7/1 第47页，共89页 指南针故障目检U2702及相关元件外观是否OK更换不良元件NNY1.量测I2C0_SDA(C2702)I2C0_SCL(C2705)二极体和电压是否OKY排除小料损坏后更换U1001N依次更换U2702/U1001/U300Y2.量测VOUT18_1V8(C2767)电压是否OK排除小料损坏后更换U300
