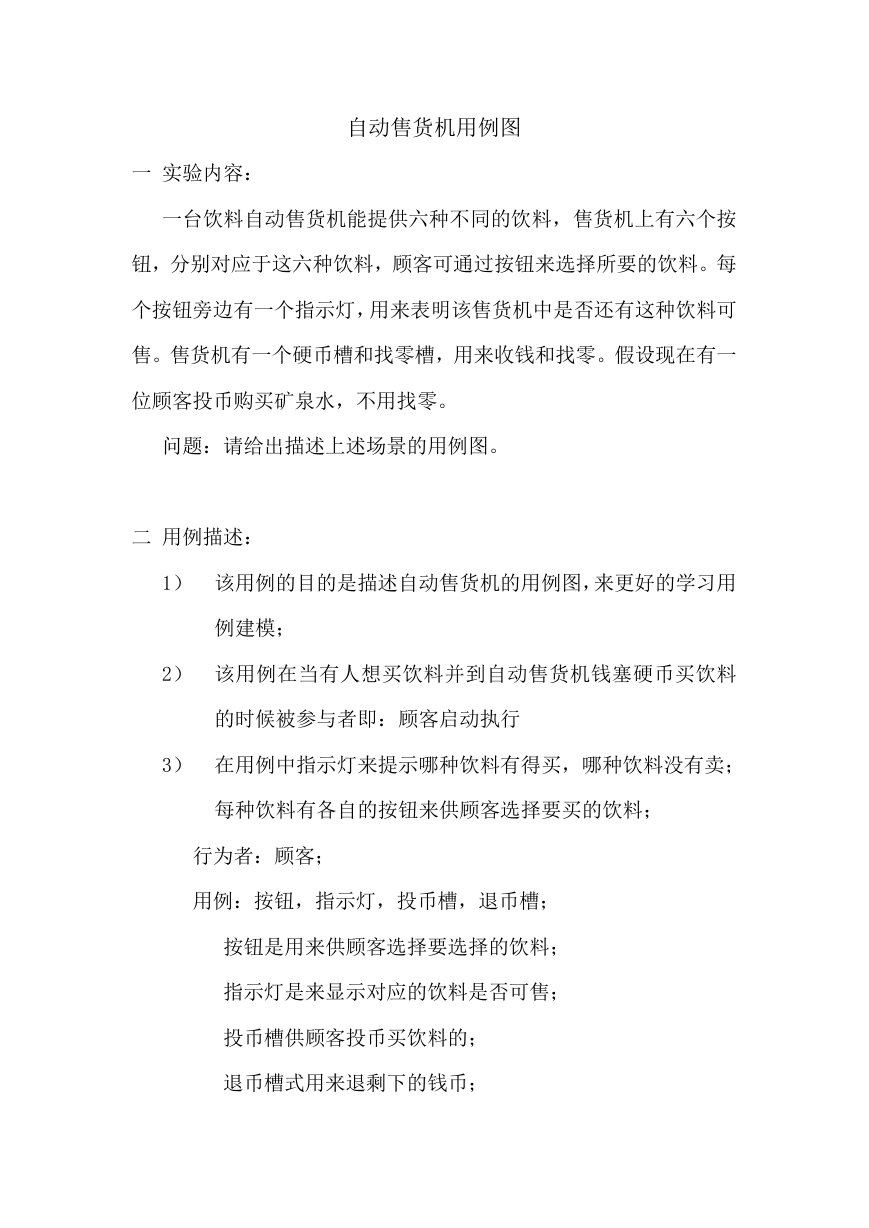

自动售货机用例图 一 实验内容： 一台饮料自动售货机能提供六种不同的饮料，售货机上有六个按 钮，分别对应于这六种饮料，顾客可通过按钮来选择所要的饮料。每 个按钮旁边有一个指示灯，用来表明该售货机中是否还有这种饮料可 售。售货机有一个硬币槽和找零槽，用来收钱和找零。假设现在有一 位顾客投币购买矿泉水，不用找零。 问题：请给出描述上述场景的用例图。 二 用例描述： 1） 该用例的目的是描述自动售货机的用例图，来更好的学习用 例建模； 2） 该用例在当有人想买饮料并到自动售货机钱塞硬币买饮料 的时候被参与者即：顾客启动执行 3） 在用例中指示灯来提示哪种饮料有得买，哪种饮料没有卖； 每种饮料有各自的按钮来供顾客选择要买的饮料； 行为者：顾客； 用例：按钮，指示灯，投币槽，退币槽； 按钮是用来供顾客选择要选择的饮料； 指示灯是来显示对应的饮料是否可售； 投币槽供顾客投币买饮料的； 退币槽式用来退剩下的钱币； 

三 自动售货机的对象图： 四 用例图： 

指示灯提示饮料是否可售 顾客 买饮料 <> 取零钱 取饮料 投币 吐零钱 吐饮料 <> 按按钮选择饮料 五 实验小结： 1） 在本次实验中初次使用 Rational Rose 来画用例图，在画 用例图之间要寻找并确定行为者，以及寻找并确定用例； 2） 一个用例表示系统中一个与特定行为者相关的完整功能。 用例通过关联与行为者链接，关联指出一个用例与哪些行 为者交互，所以在确定了行为者和用例之后，要理清楚各 个用例之间的关系，在画用例图时候才能够顺手，才能过 完成自动售货机系统中的一系列动作，才能特定行为者一 个可观擦到的结果值；
