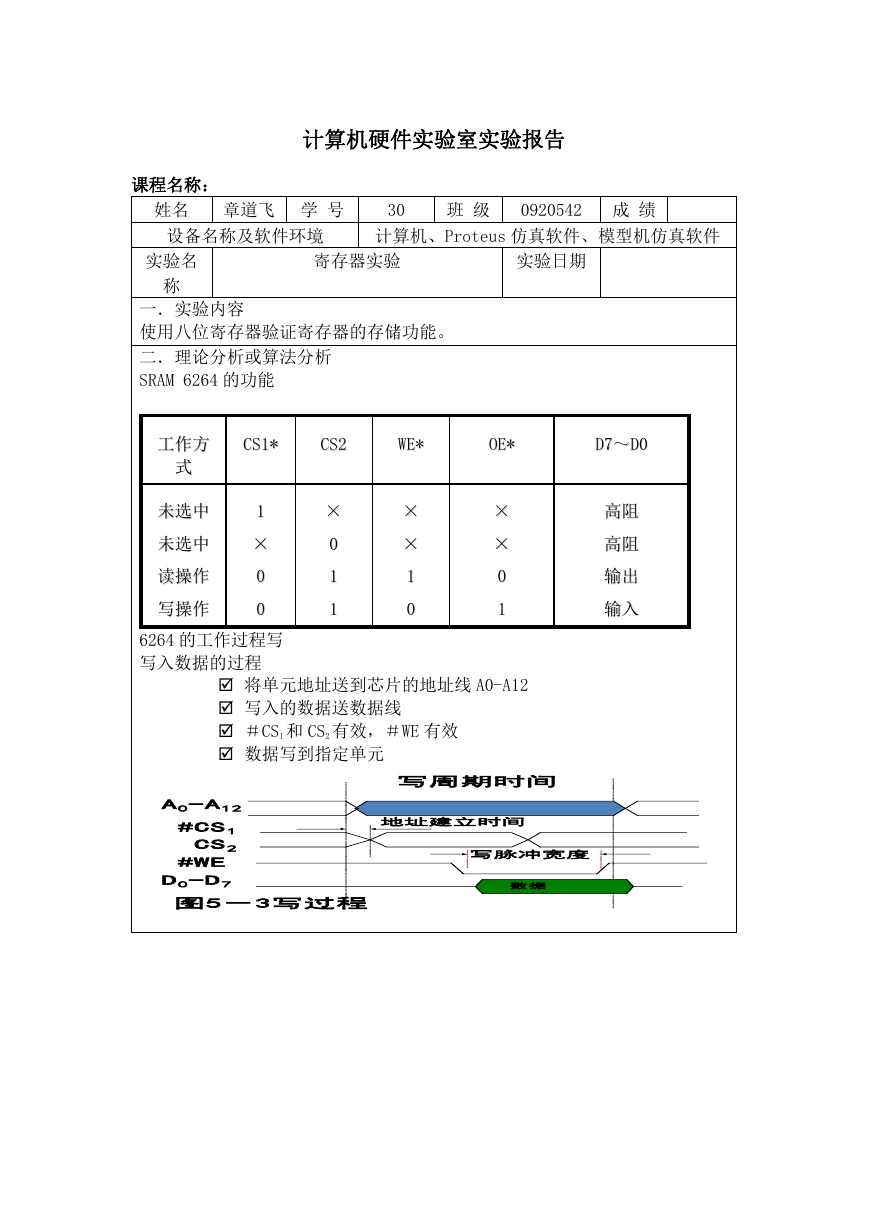

计算机硬件实验室实验报告 课程名称: 姓名 章道飞 学 号 30 班 级 0920542 成 绩 设备名称及软件环境 计算机、Proteus 仿真软件、模型机仿真软件 实验名 称 寄存器实验 实验日期 一.实验内容 使用八位寄存器验证寄存器的存储功能。 二.理论分析或算法分析 SRAM 6264 的功能 工作方工作方 CS1* CS1* CS2CS2 WE*WE* OE*OE* D7D7~~D0D0 式式 未选中未选中 未选中未选中 读操作读操作 写操作写操作 11 ×× 00 00 ×× 00 11 11 ×× ×× 11 00 ×× ×× 00 11 高阻高阻 高阻高阻 输出输出 输入输入 6264 的工作过程写 写入数据的过程  将单元地址送到芯片的地址线 A0-A12  写入的数据送数据线  #CS1 和 CS2 有效,#WE 有效  数据写到指定单元 A0-A12 #CS1 CS2 #WE D0-D7 图5-3写过程 写周期时间 地址建立时间 写脉冲宽度 数据

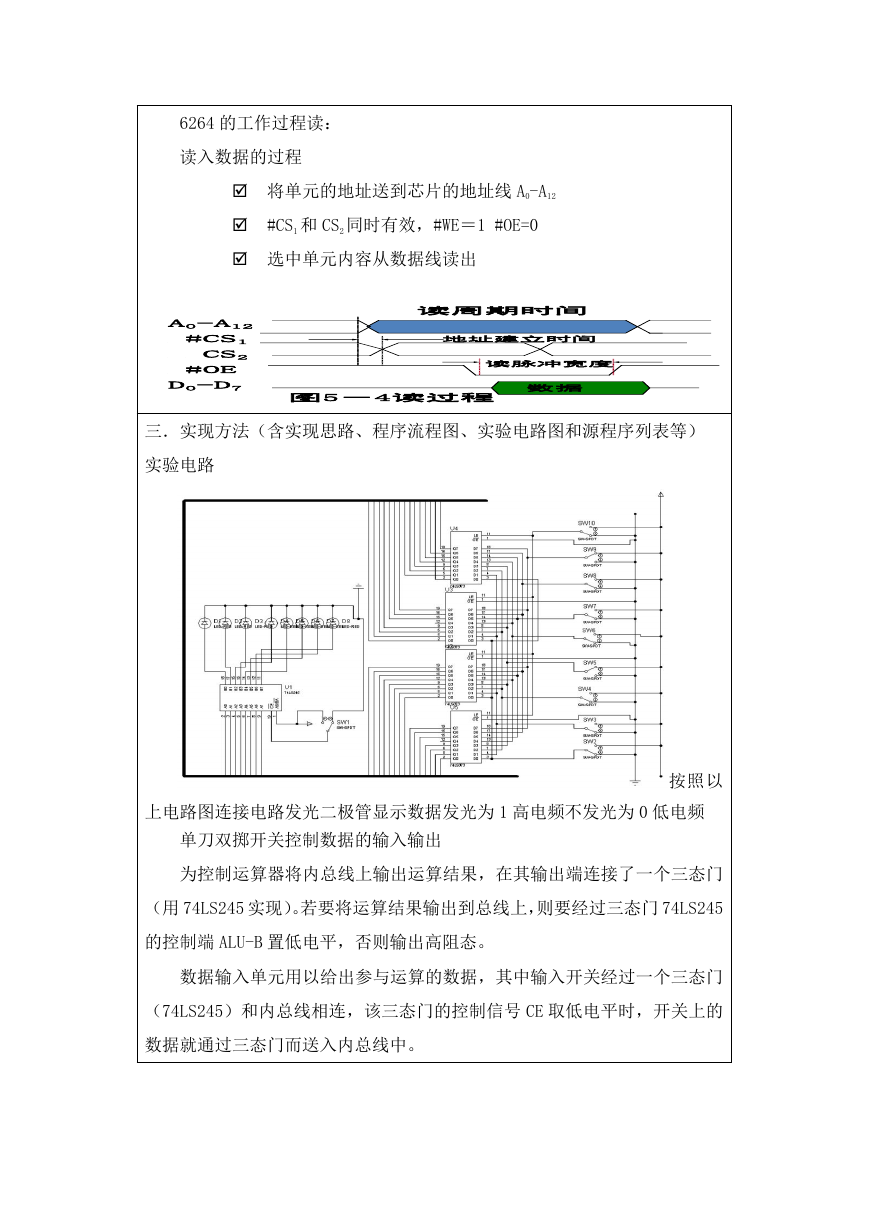

6264 的工作过程读: 读入数据的过程  将单元的地址送到芯片的地址线 A0-A12  #CS1 和 CS2 同时有效,#WE=1 #OE=0  选中单元内容从数据线读出 A0-A12 #CS1 CS2 #OE D0-D7 读周期时间 地址建立时间 读脉冲宽度 数据 图5-4读过程 三.实现方法(含实现思路、程序流程图、实验电路图和源程序列表等) 实验电路 按照以 上电路图连接电路发光二极管显示数据发光为 1 高电频不发光为 0 低电频 单刀双掷开关控制数据的输入输出 为控制运算器将内总线上输出运算结果,在其输出端连接了一个三态门 (用 74LS245 实现)。若要将运算结果输出到总线上,则要经过三态门 74LS245 的控制端 ALU-B 置低电平,否则输出高阻态。 数据输入单元用以给出参与运算的数据,其中输入开关经过一个三态门 (74LS245)和内总线相连,该三态门的控制信号 CE 取低电平时,开关上的 数据就通过三态门而送入内总线中。

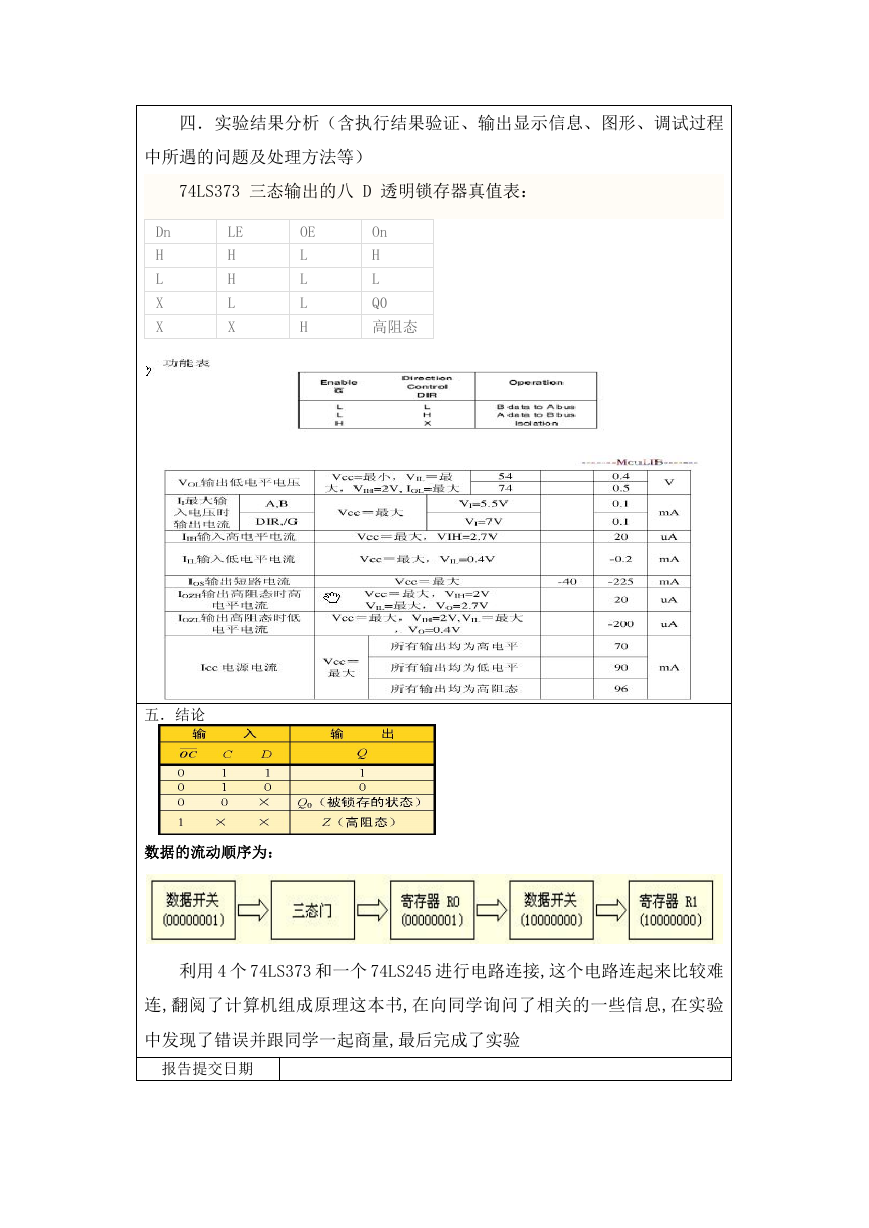

四.实验结果分析(含执行结果验证、输出显示信息、图形、调试过程 中所遇的问题及处理方法等) 74LS373 三态输出的八 D 透明锁存器真值表: Dn H L X X LE H H L X OE L L L H On H L Q0 高阻态 五.结论 数据的流动顺序为: 利用 4 个 74LS373 和一个 74LS245 进行电路连接,这个电路连起来比较难 连,翻阅了计算机组成原理这本书,在向同学询问了相关的一些信息,在实验 中发现了错误并跟同学一起商量,最后完成了实验 报告提交日期
