in35 in35w in37
在安装投影机前,请阅读安全使用说明手册。
1

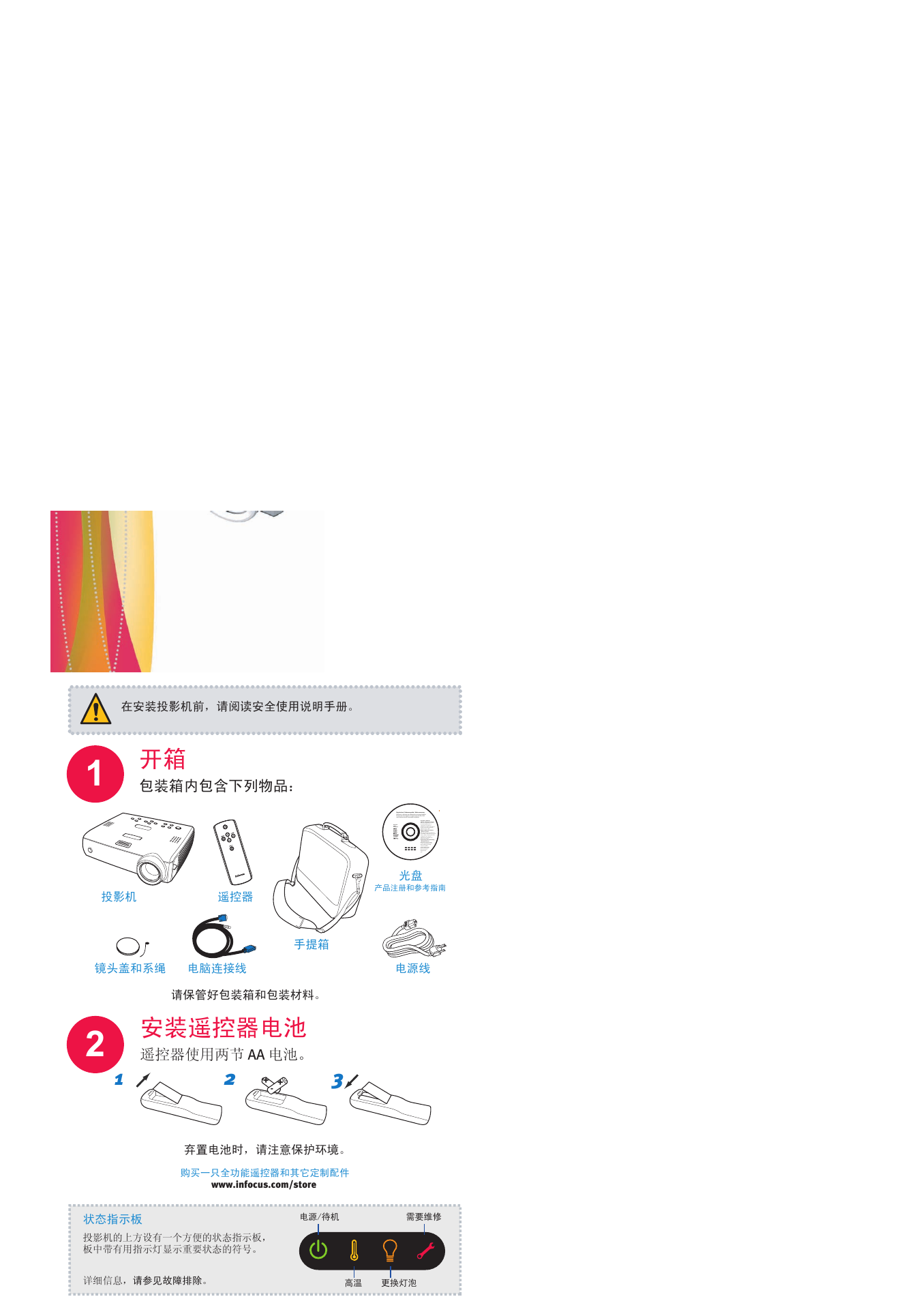

开箱
包装箱内包含下列物品:
投影机
遥控器
光盘
产品注册和参考指南
镜头盖和系绳
电脑连接线
电源线
手提箱
请保管好包装箱和包装材料。
安装遥控器电池
遥控器使用两节电池。
2
弃置电池时,请注意保护环境。
购买一只全功能遥控器和其它定制配件
状态指示板
投影机的上方设有一个方便的状态指示板,
板中带有用指示灯显示重要状态的符号。
电源/待机
需要维修
详细信息,请参见故障排除。
高温
更换灯泡
3

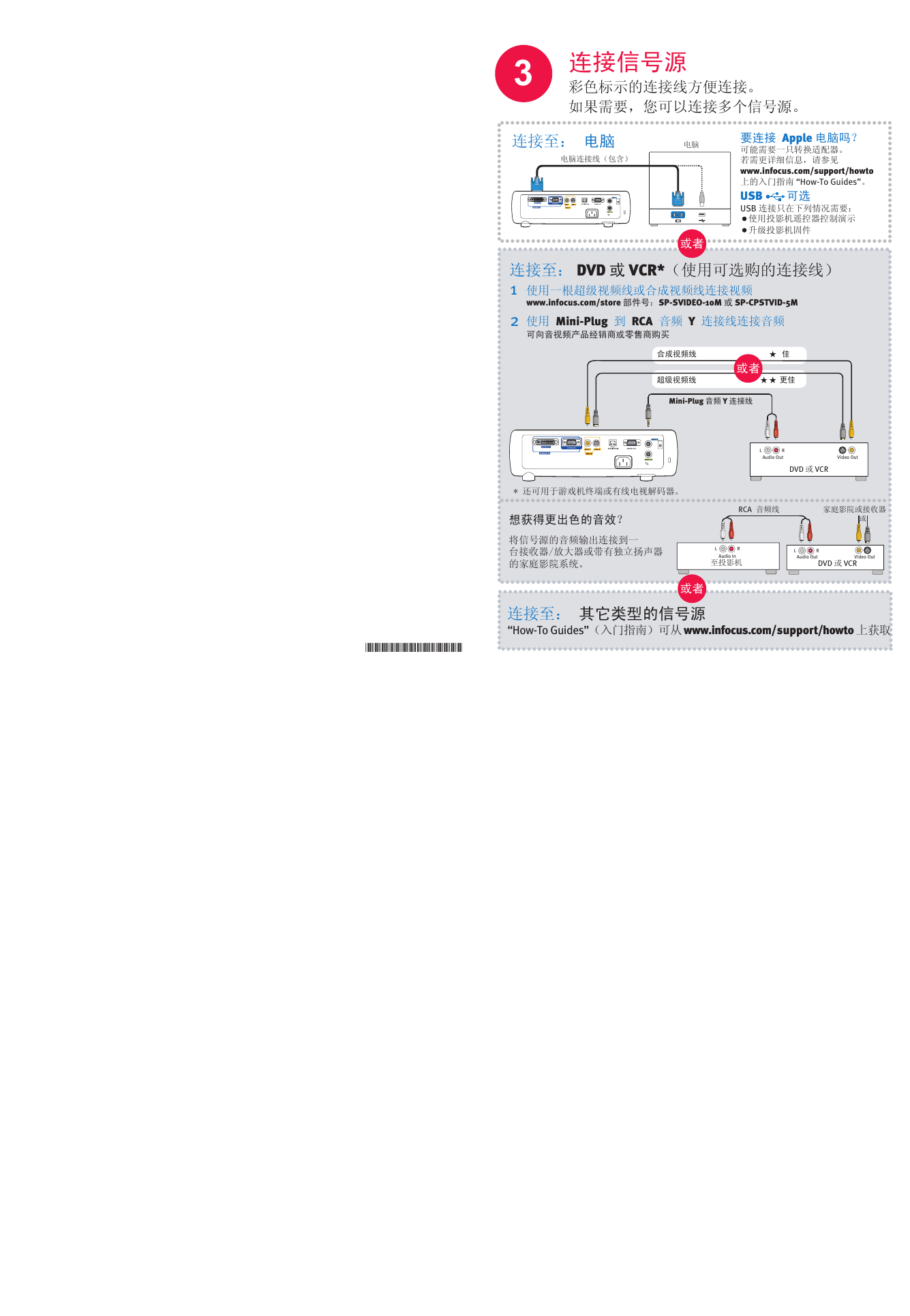

连接信号源
彩色标示的连接线方便连接。
如果需要,您可以连接多个信号源。
连接至: 电脑
电脑
电脑连接线(包含)
或者
要连接 电脑吗?
可能需要一只转换适配器。
若需更详细信息,请参见
support
上的入门指南。
可选
连接只在下列情况需要:
使用投影机遥控器控制演示
升级投影机固件
连接至:或(使用可选购的连接线)
使用一根超级视频线或合成视频线连接视频
部件号:或
使用 到 音频 连接线连接音频
可向音视频产品经销商或零售商购买
合成视频线
超级视频线
佳
或者
更佳
音频连接线
* 还可用于游戏机终端或有线电视解码器。
想获得更出色的音效?
将信号源的音频输出连接到一
台接收器/放大器或带有独立扬声器
的家庭影院系统。
或
音频线
家庭影院或接收器
或
至投影机
或者
或
连接至: 其它类型的信号源
(入门指南)可从support上获取
*0010-0609-00*
4

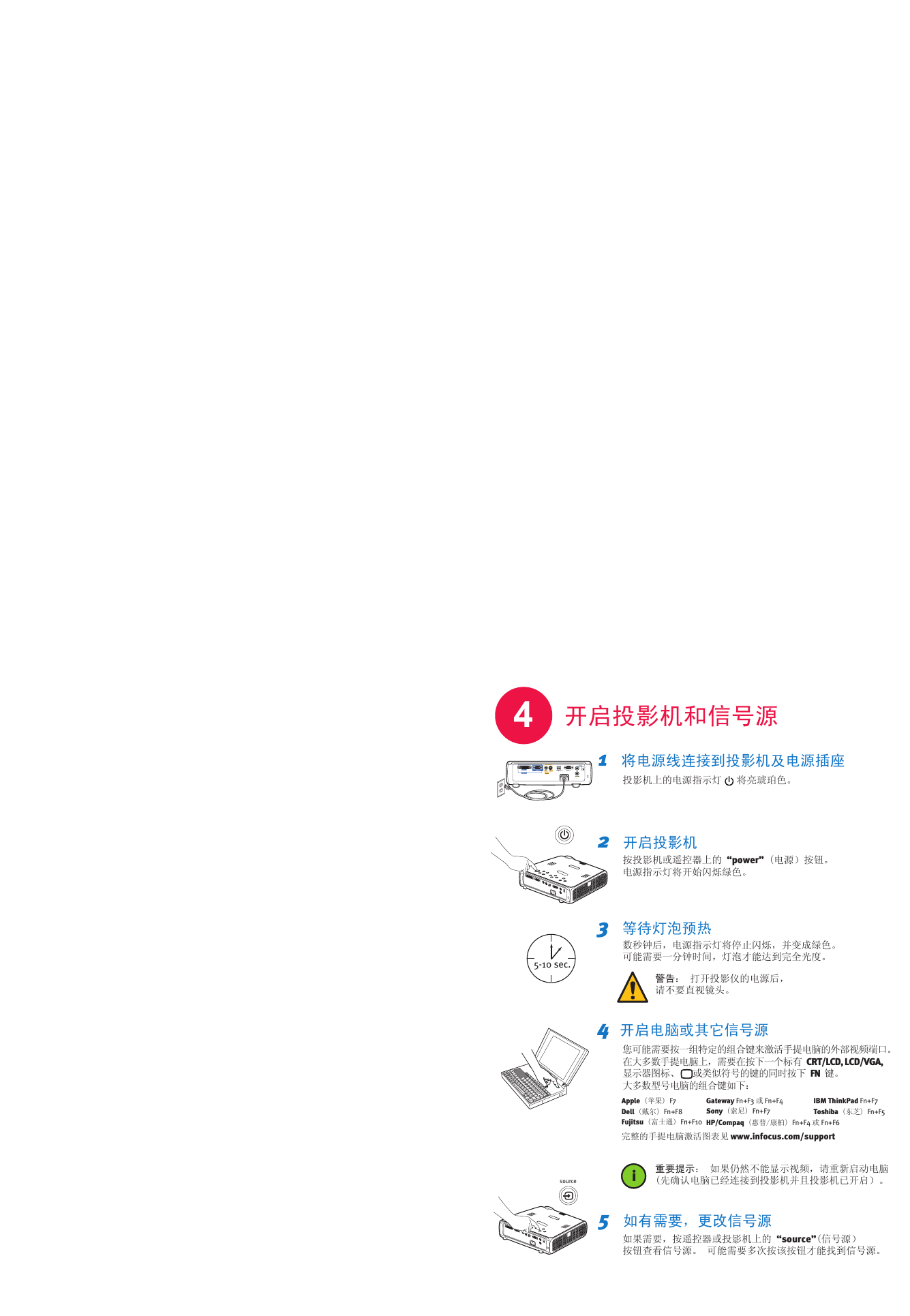

开启投影机和信号源
将电源线连接到投影机及电源插座
投影机上的电源指示灯 将亮琥珀色。
开启投影机
按投影机或遥控器上的 (电源)按钮。
电源指示灯将开始闪烁绿色。
等待灯泡预热
数秒钟后,电源指示灯将停止闪烁,并变成绿色。
可能需要一分钟时间,灯泡才能达到完全光度。
警告: 打开投影仪的电源后,
请不要直视镜头。
开启电脑或其它信号源
您可能需要按一组特定的组合键来激活手提电脑的外部视频端口。
在大多数手提电脑上,需要在按下一个标有
显示器图标、 或类似符号的键的同时按下 键。
大多数型号电脑的组合键如下:
或
(苹果)
(索尼)
(戴尔)
(富士通)
(惠普/康柏)或
完整的手提电脑激活图表见support
(东芝)
重要提示: 如果仍然不能显示视频,请重新启动电脑
(先确认电脑已经连接到投影机并且投影机已开启)。
如有需要,更改信号源
如果需要,按遥控器或投影机上的 (信号源)
按钮查看信号源。 可能需要多次按该按钮才能找到信号源。
5

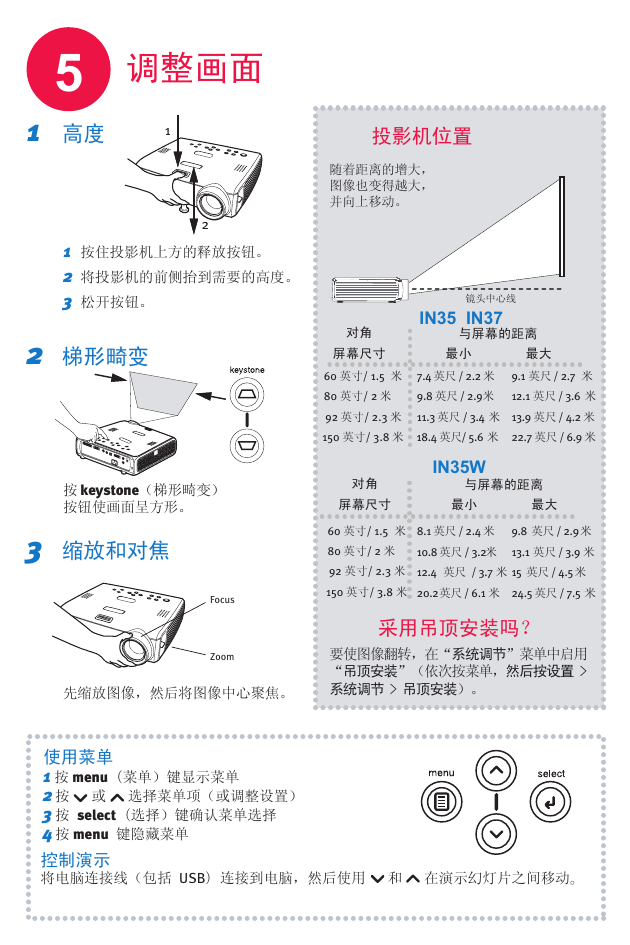

调整画面
1 高度
1
2
1 按住投影机上方的释放按钮。
2 将投影机的前侧抬到需要的高度。
3 松开按钮。
2 梯形畸变
按 keystone(梯形畸变)
按钮使画面呈方形。
3 缩放和对焦
Focus
Zoom
先缩放图像,然后将图像中心聚焦。
投影机位置
随着距离的增大,
图像也变得越大,
并向上移动。
镜头中心线
IN35 IN37
与屏幕的距离
最小 最大
对角
屏幕尺寸
60 英寸/ 1.5 米
80 英寸/ 2 米
92 英寸/ 2.3 米
150 英寸/ 3.8 米
7.4 英尺 / 2.2 米
9.8 英尺 / 2.9 米
11.3 英尺 / 3.4 米
18.4 英尺 / 5.6 米
9.1 英尺 / 2.7 米
12.1 英尺 / 3.6 米
13.9 英尺 / 4.2 米
22.7 英尺 / 6.9 米
对角
屏幕尺寸
IN35W
与屏幕的距离
最小 最大
60 英寸/ 1.5 米
80 英寸/ 2 米
92 英寸/ 2.3 米
150 英寸/ 3.8 米
8.1 英尺 / 2.4 米
10.8 英尺 / 3.2 米
12.4 英尺 / 3.7 米
20.2 英尺 / 6.1 米
9.8 英尺 / 2.9 米
13.1 英尺 / 3.9 米
15 英尺 / 4.5 米
24.5 英尺 / 7.5 米
采用吊顶安装吗?
要使图像翻转,在“系统调节”菜单中启用
“吊顶安装”(依次按菜单,然后按设置 >
系统调节 > 吊顶安装)。
使用菜单
1 按 menu(菜单)键显示菜单
2 按 或 选择菜单项(或调整设置)
3 按 select(选择)键确认菜单选择
4 按 menu 键隐藏菜单
控制演示
将电脑连接线(包括 USB)连接到电脑,然后使用 和 在演示幻灯片之间移动。

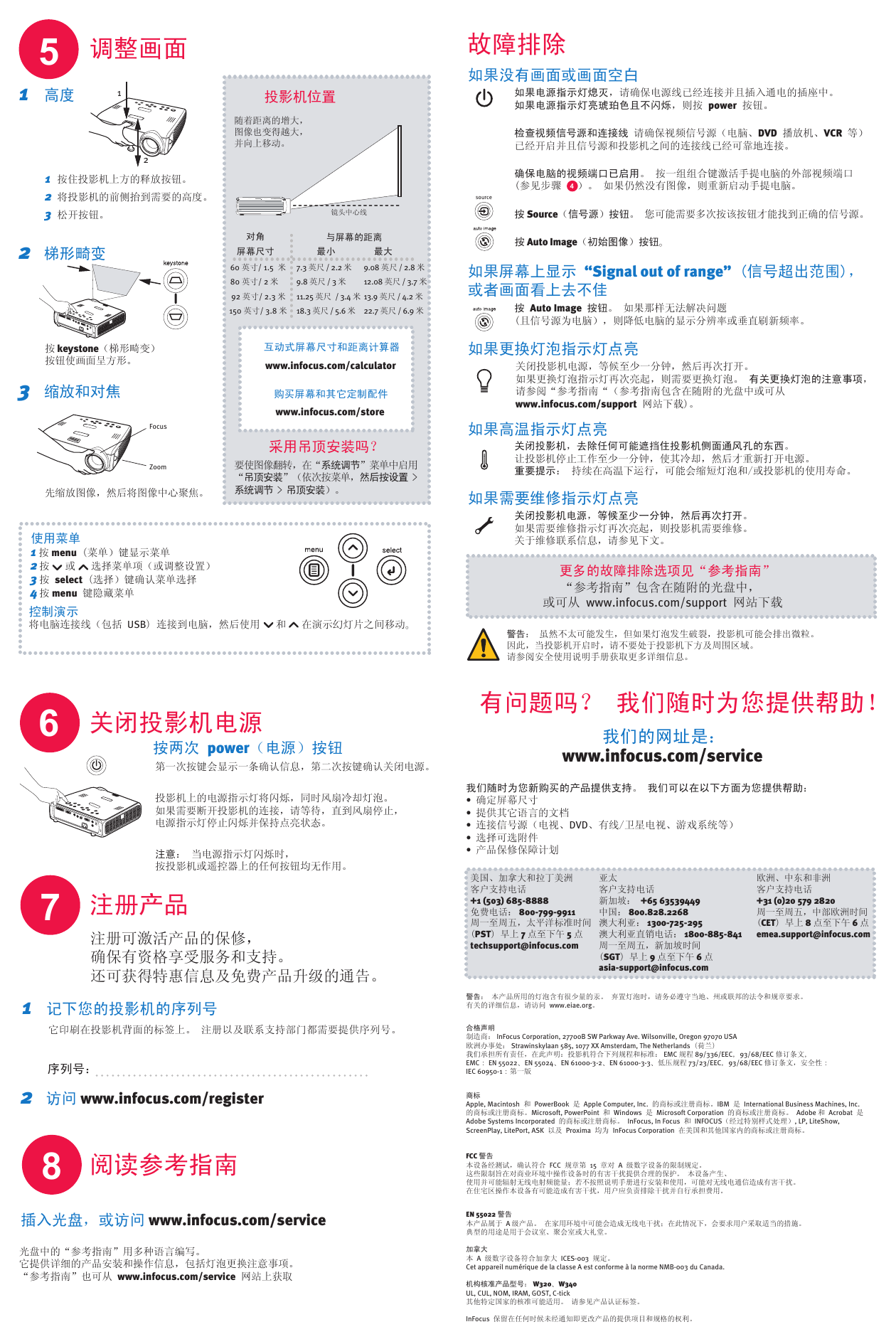

故障排除
如果没有画面或画面空白
投影机位置
随着距离的增大,
图像也变得越大,
并向上移动。
如果电源指示灯熄灭,请确保电源线已经连接并且插入通电的插座中。
如果电源指示灯亮琥珀色且不闪烁,则按 power 按钮。
检查视频信号源和连接线 请确保视频信号源(电脑、DVD 播放机、VCR 等)
已经开启并且信号源和投影机之间的连接线已经可靠地连接。
确保电脑的视频端口已启用。 按一组组合键激活手提电脑的外部视频端口
(参见步骤 )。 如果仍然没有图像,则重新启动手提电脑。
4
source
镜头中心线
按 Source(信号源)按钮。 您可能需要多次按该按钮才能找到正确的信号源。
5
调整画面
1 高度
1
2
1 按住投影机上方的释放按钮。
2 将投影机的前侧抬到需要的高度。
3 松开按钮。
2 梯形畸变
按 keystone(梯形畸变)
按钮使画面呈方形。
3 缩放和对焦
Focus
Zoom
先缩放图像,然后将图像中心聚焦。
对角
屏幕尺寸
与屏幕的距离
最小 最大
60 英寸/ 1.5 米
80 英寸/ 2 米
92 英寸/ 2.3 米
150 英寸/ 3.8 米
7.3 英尺 / 2.2 米
9.8 英尺 / 3 米
11.25 英尺 / 3.4 米
18.3 英尺 / 5.6 米
9.08 英尺 / 2.8 米
12.08 英尺 / 3.7 米
13.9 英尺 / 4.2 米
22.7 英尺 / 6.9 米
互动式屏幕尺寸和距离计算器
www.infocus.com/calculator
购买屏幕和其它定制配件
www.infocus.com/store
采用吊顶安装吗?
要使图像翻转,在“系统调节”菜单中启用
“吊顶安装”(依次按菜单,然后按设置 >
系统调节 > 吊顶安装)。
按 Auto Image(初始图像)按钮。
如果屏幕上显示 “Signal out of range” (信号超出范围),
或者画面看上去不佳
按 Auto Image 按钮。 如果那样无法解决问题
(且信号源为电脑),则降低电脑的显示分辨率或垂直刷新频率。
如果更换灯泡指示灯点亮
关闭投影机电源,等候至少一分钟,然后再次打开。
如果更换灯泡指示灯再次亮起,则需要更换灯泡。 有关更换灯泡的注意事项,
请参阅“参考指南“(参考指南包含在随附的光盘中或可从
www.infocus.com/service 网站下载)。
如果高温指示灯点亮
关闭投影机,去除任何可能遮挡住投影机侧面通风孔的东西。
让投影机停止工作至少一分钟,使其冷却,然后才重新打开电源。
重要提示: 持续在高温下运行,可能会缩短灯泡和/或投影机的使用寿命。
如果需要维修指示灯点亮
关闭投影机电源,等候至少一分钟,然后再次打开。
如果需要维修指示灯再次亮起,则投影机需要维修。
关于维修联系信息,请参见下文。
更多的故障排除选项见“参考指南”
“参考指南”包含在随附的光盘中,
或可从 www.infocus.com/service 网站下载
警告: 虽然不太可能发生,但如果灯泡发生破裂,投影机可能会排出微粒。
因此,当投影机开启时,请不要处于投影机下方及周围区域。
请参阅安全使用说明手册获取更多详细信息。
有问题吗? 我们随时为您提供帮助!
我们的网址是:
www.infocus.com/service
我们随时为您新购买的产品提供支持。 我们可以在以下方面为您提供帮助:
• 确定屏幕尺寸
• 提供其它语言的文档
• 连接信号源(电视、DVD、有线/卫星电视、游戏系统等)
• 选择可选附件
• 产品保修保障计划
美国、加拿大和拉丁美洲
客户支持电话
+1 (503) 685-8888
免费电话: 800-799-9911
周一至周五,太平洋标准时间
(PST)早上 7 点至下午 5 点
techsupport@infocus.com
亚太
客户支持电话
新加坡: +65 63539449
中国: 800.828.2268
澳大利亚: 1300-725-295
澳大利亚直销电话: 1800-885-841
周一至周五,新加坡时间
(SGT)早上 9 点至下午 6 点
asia-support@infocus.com
欧洲、中东和非洲
客户支持电话
+31 (0)20 579 2820
周一至周五,中部欧洲时间
(CET)早上 8 点至下午 6 点
emea.support@infocus.com
警告: 本产品所用的灯泡含有很少量的汞。 弃置灯泡时,请务必遵守当地、州或联邦的法令和规章要求。
有关的详细信息,请访问 www.eiae.org。
合格声明
制造商: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070 USA
欧洲办事处: Strawinskylaan 585, 1077 XX Amsterdam, The Netherlands(荷兰)
我们承担所有责任,在此声明:投影机符合下列规程和标准: EMC 规程 89/336/EEC,93/68/EEC 修订条文,
EMC: EN 55022、EN 55024、EN 61000-3-2、EN 61000-3-3、低压规程 73/23/EEC,93/68/EEC 修订条文,安全性:
IEC 60950-1:第一版
商标
Apple, Macintosh 和 PowerBook 是 Apple Computer, Inc. 的商标或注册商标。IBM 是 International Business Machines, Inc.
的商标或注册商标。Microsoft, PowerPoint 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是
Adobe Systems Incorporated 的商标或注册商标。 InFocus, In Focus 和 INFOCUS(经过特别样式处理), LP, LiteShow,
ScreenPlay, LitePort, ASK 以及 Proxima 均为 InFocus Corporation 在美国和其他国家内的商标或注册商标。
FCC 警告
本设备经测试,确认符合 FCC 规章第 15 章对 A 级数字设备的限制规定。
这些限制旨在对商业环境中操作设备时的有害干扰提供合理的保护。 本设备产生、
使用并可能辐射无线电射频能量;若不按照说明手册进行安装和使用,可能对无线电通信造成有害干扰。
在住宅区操作本设备有可能造成有害干扰,用户应负责排除干扰并自行承担费用。
使用菜单
1 按 menu(菜单)键显示菜单
2 按 或 选择菜单项(或调整设置)
3 按 select(选择)键确认菜单选择
4 按 menu 键隐藏菜单
控制演示
将电脑连接线(包括 USB)连接到电脑,然后使用 和 在演示幻灯片之间移动。
6
7
关闭投影机电源
按两次 power(电源)按钮
第一次按键会显示一条确认信息,第二次按键确认关闭电源。
投影机上的电源指示灯将闪烁,同时风扇冷却灯泡。
如果需要断开投影机的连接,请等待,直到风扇停止,
电源指示灯停止闪烁并保持点亮状态。
注意: 当电源指示灯闪烁时,
按投影机或遥控器上的任何按钮均无作用。
注册产品
注册可激活产品的保修,
确保有资格享受服务和支持。
还可获得特惠信息及免费产品升级的通告。
1 记下您的投影机的序列号
它印刷在投影机背面的标签上。 注册以及联系支持部门都需要提供序列号。
序列号:
2 访问 www.infocus.com/register
8
阅读参考指南
插入光盘,或访问 www.infocus.com/support
EN 55022 警告
本产品属于 A 级产品。 在家用环境中可能会造成无线电干扰;在此情况下,会要求用户采取适当的措施。
典型的用途是用于会议室、聚会室或大礼堂。
光盘中的“参考指南”用多种语言编写。
它提供详细的产品安装和操作信息,包括灯泡更换注意事项。
“参考指南”也可从 www.infocus.com/support 网站上获取
加拿大
本 A 级数字设备符合加拿大 ICES-003 规定。
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
机构核准产品型号: W320、W340
UL, CUL, NOM, IRAM, GOST, C-tick
其他特定国家的核准可能适用。 请参见产品认证标签。
InFocus 保留在任何时候未经通知即更改产品的提供项目和规格的权利。
故障排除
如果没有画面或画面空白
投影机位置
随着距离的增大,
图像也变得越大,
并向上移动。
如果电源指示灯熄灭,请确保电源线已经连接并且插入通电的插座中。
如果电源指示灯亮琥珀色且不闪烁,则按 power 按钮。
检查视频信号源和连接线 请确保视频信号源(电脑、DVD 播放机、VCR 等)
已经开启并且信号源和投影机之间的连接线已经可靠地连接。
确保电脑的视频端口已启用。 按一组组合键激活手提电脑的外部视频端口
(参见步骤 )。 如果仍然没有图像,则重新启动手提电脑。
4
source
镜头中心线
按 Source(信号源)按钮。 您可能需要多次按该按钮才能找到正确的信号源。
5
调整画面
1 高度
1
2
1 按住投影机上方的释放按钮。
2 将投影机的前侧抬到需要的高度。
3 松开按钮。
2 梯形畸变
按 keystone(梯形畸变)
按钮使画面呈方形。
3 缩放和对焦
Focus
Zoom
先缩放图像,然后将图像中心聚焦。
对角
屏幕尺寸
与屏幕的距离
最小 最大
60 英寸/ 1.5 米
80 英寸/ 2 米
92 英寸/ 2.3 米
150 英寸/ 3.8 米
7.3 英尺 / 2.2 米
9.8 英尺 / 3 米
11.25 英尺 / 3.4 米
18.3 英尺 / 5.6 米
9.08 英尺 / 2.8 米
12.08 英尺 / 3.7 米
13.9 英尺 / 4.2 米
22.7 英尺 / 6.9 米
互动式屏幕尺寸和距离计算器
www.infocus.com/calculator
购买屏幕和其它定制配件
www.infocus.com/store
采用吊顶安装吗?
要使图像翻转,在“系统调节”菜单中启用
“吊顶安装”(依次按菜单,然后按设置 >
系统调节 > 吊顶安装)。
按 Auto Image(初始图像)按钮。
如果屏幕上显示 “Signal out of range” (信号超出范围),
或者画面看上去不佳
按 Auto Image 按钮。 如果那样无法解决问题
(且信号源为电脑),则降低电脑的显示分辨率或垂直刷新频率。
如果更换灯泡指示灯点亮
关闭投影机电源,等候至少一分钟,然后再次打开。
如果更换灯泡指示灯再次亮起,则需要更换灯泡。 有关更换灯泡的注意事项,
请参阅“参考指南“(参考指南包含在随附的光盘中或可从
www.infocus.com/support 网站下载)。
如果高温指示灯点亮
关闭投影机,去除任何可能遮挡住投影机侧面通风孔的东西。
让投影机停止工作至少一分钟,使其冷却,然后才重新打开电源。
重要提示: 持续在高温下运行,可能会缩短灯泡和/或投影机的使用寿命。
如果需要维修指示灯点亮
关闭投影机电源,等候至少一分钟,然后再次打开。
如果需要维修指示灯再次亮起,则投影机需要维修。
关于维修联系信息,请参见下文。
更多的故障排除选项见“参考指南”
“参考指南”包含在随附的光盘中,
或可从 www.infocus.com/support 网站下载
警告: 虽然不太可能发生,但如果灯泡发生破裂,投影机可能会排出微粒。
因此,当投影机开启时,请不要处于投影机下方及周围区域。
请参阅安全使用说明手册获取更多详细信息。
有问题吗? 我们随时为您提供帮助!
我们的网址是:
www.infocus.com/service
我们随时为您新购买的产品提供支持。 我们可以在以下方面为您提供帮助:
• 确定屏幕尺寸
• 提供其它语言的文档
• 连接信号源(电视、DVD、有线/卫星电视、游戏系统等)
• 选择可选附件
• 产品保修保障计划
美国、加拿大和拉丁美洲
客户支持电话
+1 (503) 685-8888
免费电话: 800-799-9911
周一至周五,太平洋标准时间
(PST)早上 7 点至下午 5 点
techsupport@infocus.com
亚太
客户支持电话
新加坡: +65 63539449
中国: 800.828.2268
澳大利亚: 1300-725-295
澳大利亚直销电话: 1800-885-841
周一至周五,新加坡时间
(SGT)早上 9 点至下午 6 点
asia-support@infocus.com
欧洲、中东和非洲
客户支持电话
+31 (0)20 579 2820
周一至周五,中部欧洲时间
(CET)早上 8 点至下午 6 点
emea.support@infocus.com
警告: 本产品所用的灯泡含有很少量的汞。 弃置灯泡时,请务必遵守当地、州或联邦的法令和规章要求。
有关的详细信息,请访问 www.eiae.org。
合格声明
制造商: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070 USA
欧洲办事处: Strawinskylaan 585, 1077 XX Amsterdam, The Netherlands(荷兰)
我们承担所有责任,在此声明:投影机符合下列规程和标准: EMC 规程 89/336/EEC,93/68/EEC 修订条文,
EMC: EN 55022、EN 55024、EN 61000-3-2、EN 61000-3-3、低压规程 73/23/EEC,93/68/EEC 修订条文,安全性:
IEC 60950-1:第一版
商标
Apple, Macintosh 和 PowerBook 是 Apple Computer, Inc. 的商标或注册商标。IBM 是 International Business Machines, Inc.
的商标或注册商标。Microsoft, PowerPoint 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是
Adobe Systems Incorporated 的商标或注册商标。 InFocus, In Focus 和 INFOCUS(经过特别样式处理), LP, LiteShow,
ScreenPlay, LitePort, ASK 以及 Proxima 均为 InFocus Corporation 在美国和其他国家内的商标或注册商标。
FCC 警告
本设备经测试,确认符合 FCC 规章第 15 章对 A 级数字设备的限制规定。
这些限制旨在对商业环境中操作设备时的有害干扰提供合理的保护。 本设备产生、
使用并可能辐射无线电射频能量;若不按照说明手册进行安装和使用,可能对无线电通信造成有害干扰。
在住宅区操作本设备有可能造成有害干扰,用户应负责排除干扰并自行承担费用。
EN 55022 警告
本产品属于 A 级产品。 在家用环境中可能会造成无线电干扰;在此情况下,会要求用户采取适当的措施。
典型的用途是用于会议室、聚会室或大礼堂。
加拿大
本 A 级数字设备符合加拿大 ICES-003 规定。
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
机构核准产品型号: W320、W340
UL, CUL, NOM, IRAM, GOST, C-tick
其他特定国家的核准可能适用。 请参见产品认证标签。
InFocus 保留在任何时候未经通知即更改产品的提供项目和规格的权利。
使用菜单
1 按 menu(菜单)键显示菜单
2 按 或 选择菜单项(或调整设置)
3 按 select(选择)键确认菜单选择
4 按 menu 键隐藏菜单
控制演示
将电脑连接线(包括 USB)连接到电脑,然后使用 和 在演示幻灯片之间移动。
6
7
关闭投影机电源
按两次 power(电源)按钮
第一次按键会显示一条确认信息,第二次按键确认关闭电源。
投影机上的电源指示灯将闪烁,同时风扇冷却灯泡。
如果需要断开投影机的连接,请等待,直到风扇停止,
电源指示灯停止闪烁并保持点亮状态。
注意: 当电源指示灯闪烁时,
按投影机或遥控器上的任何按钮均无作用。
注册产品
注册可激活产品的保修,
确保有资格享受服务和支持。
还可获得特惠信息及免费产品升级的通告。
1 记下您的投影机的序列号
它印刷在投影机背面的标签上。 注册以及联系支持部门都需要提供序列号。
序列号:
2 访问 www.infocus.com/register
8
阅读参考指南
插入光盘,或访问 www.infocus.com/service
光盘中的“参考指南”用多种语言编写。
它提供详细的产品安装和操作信息,包括灯泡更换注意事项。
“参考指南”也可从 www.infocus.com/service 网站上获取

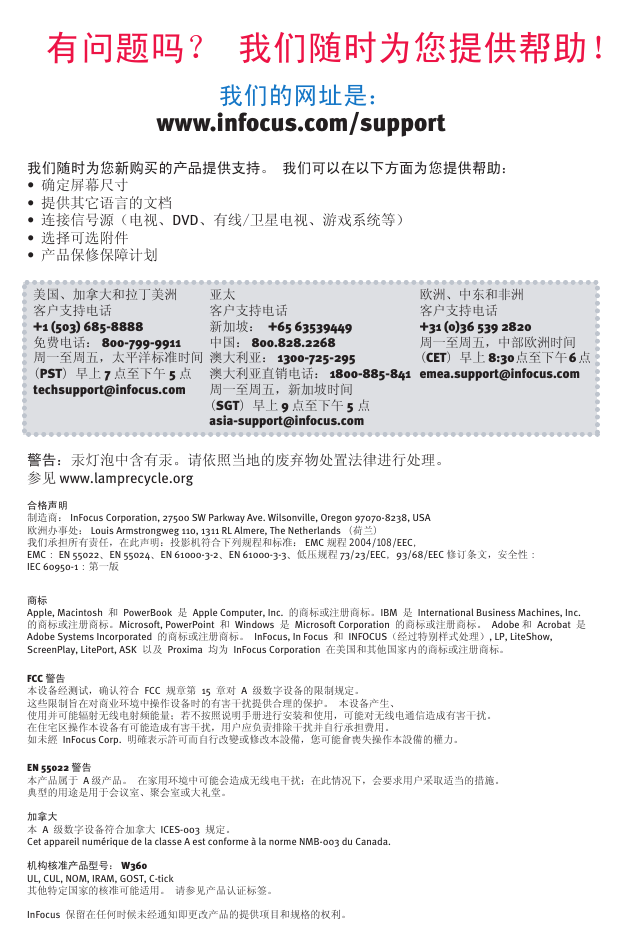

有问题吗? 我们随时为您提供帮助!
我们的网址是:
www.infocus.com/support
我们随时为您新购买的产品提供支持。 我们可以在以下方面为您提供帮助:
• 确定屏幕尺寸
• 提供其它语言的文档
• 连接信号源(电视、DVD、有线/卫星电视、游戏系统等)
• 选择可选附件
• 产品保修保障计划
美国、加拿大和拉丁美洲
客户支持电话
+1 (503) 685-8888
免费电话: 800-799-9911
周一至周五,太平洋标准时间
(PST)早上 7 点至下午 5 点
techsupport@infocus.com
亚太
客户支持电话
新加坡: +65 63539449
中国: 800.828.2268
澳大利亚: 1300-725-295
澳大利亚直销电话: 1800-885-841
周一至周五,新加坡时间
(SGT)早上 9 点至下午 5 点
asia-support@infocus.com
欧洲、中东和非洲
客户支持电话
+31 (0)36 539 2820
周一至周五,中部欧洲时间
(CET)早上 8:30 点至下午 6 点
emea.support@infocus.com
警告:汞灯泡中含有汞。请依照当地的废弃物处置法律进行处理。
参见 www.lamprecycle.org
合格声明
制造商: InFocus Corporation, 27500 SW Parkway Ave. Wilsonville, Oregon 97070-8238, USA
欧洲办事处: Louis Armstrongweg 110, 1311 RL Almere, The Netherlands (荷兰)
我们承担所有责任,在此声明:投影机符合下列规程和标准: EMC 规程 2004/108/EEC,
EMC: EN 55022、EN 55024、EN 61000-3-2、EN 61000-3-3、低压规程 73/23/EEC,93/68/EEC 修订条文,安全性:
IEC 60950-1:第一版
商标
Apple, Macintosh 和 PowerBook 是 Apple Computer, Inc. 的商标或注册商标。IBM 是 International Business Machines, Inc.
的商标或注册商标。Microsoft, PowerPoint 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是
Adobe Systems Incorporated 的商标或注册商标。 InFocus, In Focus 和 INFOCUS(经过特别样式处理), LP, LiteShow,
ScreenPlay, LitePort, ASK 以及 Proxima 均为 InFocus Corporation 在美国和其他国家内的商标或注册商标。
FCC 警告
本设备经测试,确认符合 FCC 规章第 15 章对 A 级数字设备的限制规定。
这些限制旨在对商业环境中操作设备时的有害干扰提供合理的保护。 本设备产生、
使用并可能辐射无线电射频能量;若不按照说明手册进行安装和使用,可能对无线电通信造成有害干扰。
在住宅区操作本设备有可能造成有害干扰,用户应负责排除干扰并自行承担费用。
如未經 InFocus Corp. 明確表示許可而自行改變或修改本設備,您可能會喪失操作本設備的權力。
EN 55022 警告
本产品属于 A 级产品。 在家用环境中可能会造成无线电干扰;在此情况下,会要求用户采取适当的措施。
典型的用途是用于会议室、聚会室或大礼堂。
加拿大
本 A 级数字设备符合加拿大 ICES-003 规定。
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
机构核准产品型号: W360
UL, CUL, NOM, IRAM, GOST, C-tick
其他特定国家的核准可能适用。 请参见产品认证标签。
InFocus 保留在任何时候未经通知即更改产品的提供项目和规格的权利。
