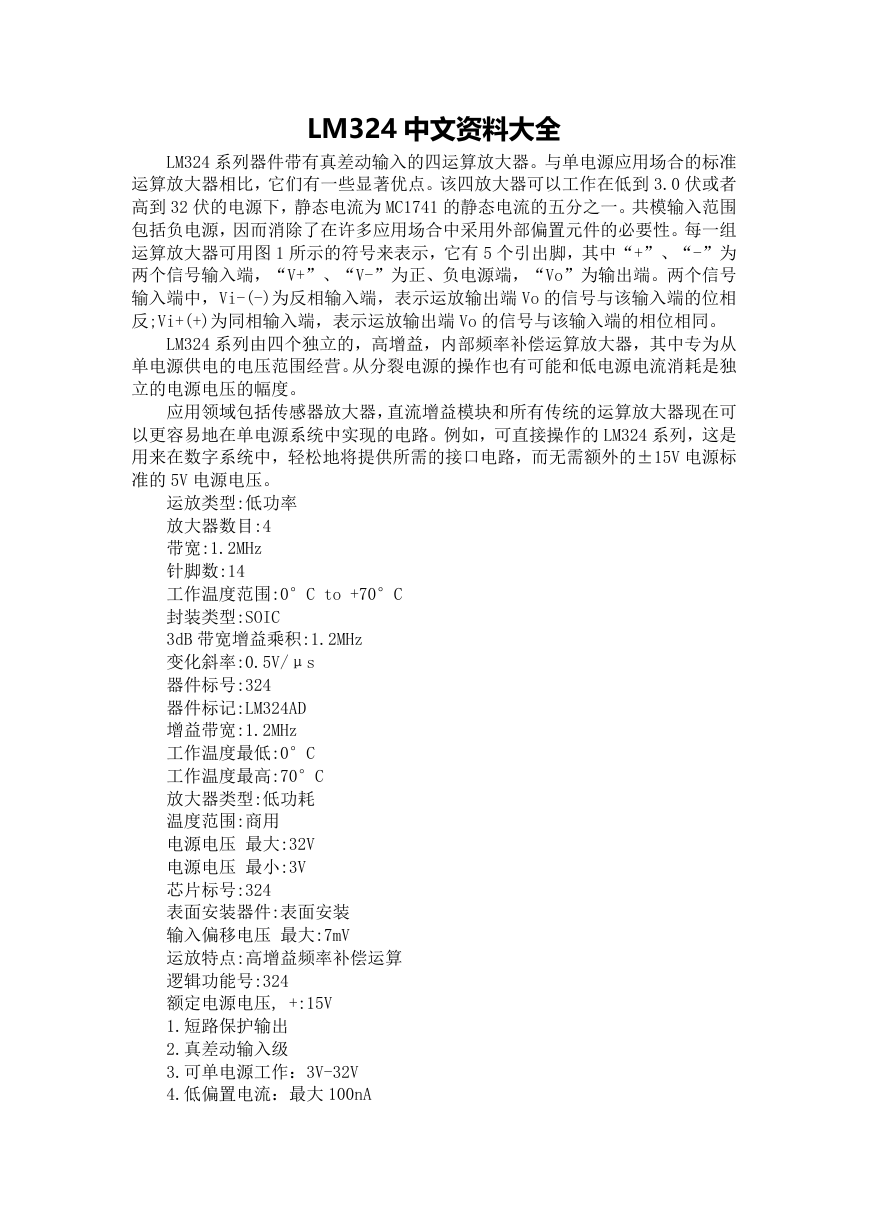

LM324 中文资料大全 LM324 系列器件带有真差动输入的四运算放大器。与单电源应用场合的标准 运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到 3.0 伏或者 高到 32 伏的电源下，静态电流为 MC1741 的静态电流的五分之一。共模输入范围 包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。每一组 运算放大器可用图 1 所示的符号来表示，它有 5 个引出脚，其中“+”、“-”为 两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号 输入端中，Vi-(-)为反相输入端，表示运放输出端 Vo 的信号与该输入端的位相 反;Vi+(+)为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。 LM324 系列由四个独立的，高增益，内部频率补偿运算放大器，其中专为从 单电源供电的电压范围经营。从分裂电源的操作也有可能和低电源电流消耗是独 立的电源电压的幅度。 应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器现在可 以更容易地在单电源系统中实现的电路。例如，可直接操作的 LM324 系列，这是 用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V 电源标 准的 5V 电源电压。 运放类型:低功率 放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB 带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗 温度范围:商用 电源电压 最大:32V 电源电压 最小:3V 芯片标号:324 表面安装器件:表面安装 输入偏移电压 最大:7mV 运放特点:高增益频率补偿运算 逻辑功能号:324 额定电源电压, +:15V 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大 100nA 

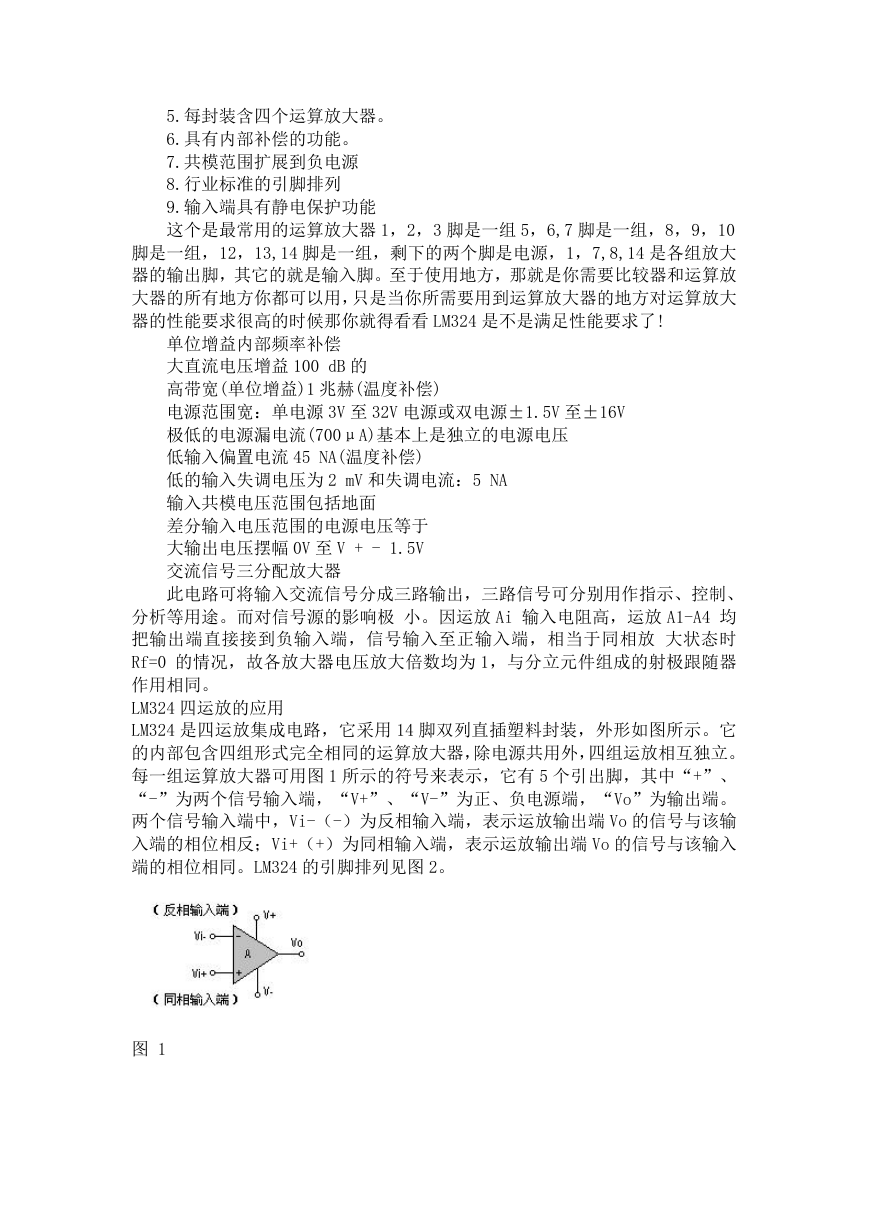

5.每封装含四个运算放大器。 6.具有内部补偿的功能。 7.共模范围扩展到负电源 8.行业标准的引脚排列 9.输入端具有静电保护功能 这个是最常用的运算放大器 1，2，3 脚是一组 5，6,7 脚是一组，8，9，10 脚是一组，12，13,14 脚是一组，剩下的两个脚是电源，1，7,8,14 是各组放大 器的输出脚，其它的就是输入脚。至于使用地方，那就是你需要比较器和运算放 大器的所有地方你都可以用，只是当你所需要用到运算放大器的地方对运算放大 器的性能要求很高的时候那你就得看看 LM324 是不是满足性能要求了! 单位增益内部频率补偿 大直流电压增益 100 dB 的 高带宽(单位增益)1 兆赫(温度补偿) 电源范围宽：单电源 3V 至 32V 电源或双电源±1.5V 至±16V 极低的电源漏电流(700μA)基本上是独立的电源电压 低输入偏置电流 45 NA(温度补偿) 低的输入失调电压为 2 mV 和失调电流：5 NA 输入共模电压范围包括地面 差分输入电压范围的电源电压等于 大输出电压摆幅 0V 至 V + - 1.5V 交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、 分析等用途。而对信号源的影响极 小。因运放 Ai 输入电阻高，运放 A1-A4 均 把输出端直接接到负输入端，信号输入至正输入端，相当于同相放 大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1，与分立元件组成的射极跟随器 作用相同。 LM324 四运放的应用 LM324 是四运放集成电路，它采用 14 脚双列直插塑料封装，外形如图所示。它 的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。 每一组运算放大器可用图 1 所示的符号来表示，它有 5 个引出脚，其中“+”、 “-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。 两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端 Vo 的信号与该输 入端的相位相反；Vi+（+）为同相输入端，表示运放输出端 Vo 的信号与该输入 端的相位相同。LM324 的引脚排列见图 2。 图 1 

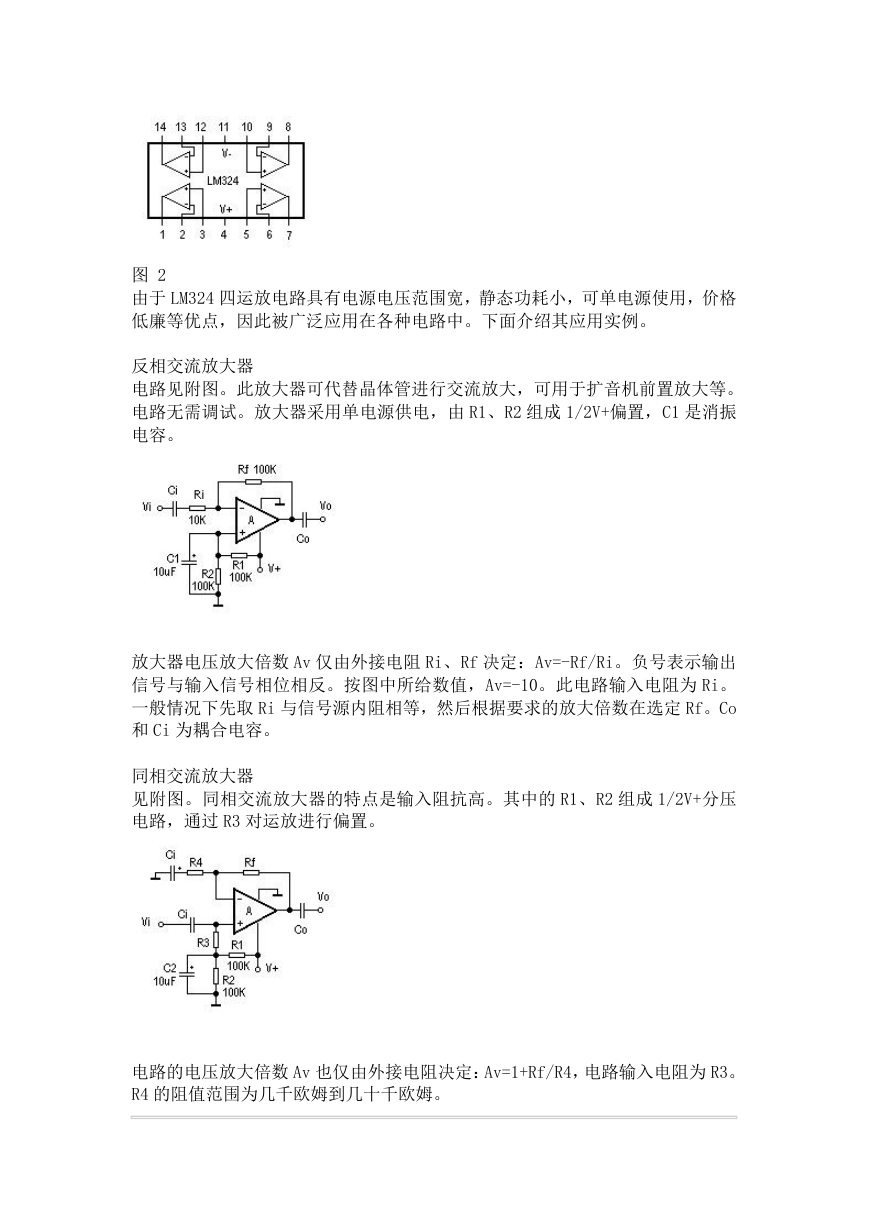

图 2 由于 LM324 四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格 低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。 反相交流放大器 电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。 电路无需调试。放大器采用单电源供电，由 R1、R2 组成 1/2V+偏置，C1 是消振 电容。 放大器电压放大倍数 Av 仅由外接电阻 Ri、Rf 决定：Av=-Rf/Ri。负号表示输出 信号与输入信号相位相反。按图中所给数值，Av=-10。此电路输入电阻为 Ri。 一般情况下先取 Ri 与信号源内阻相等，然后根据要求的放大倍数在选定 Rf。Co 和 Ci 为耦合电容。 同相交流放大器 见附图。同相交流放大器的特点是输入阻抗高。其中的 R1、R2 组成 1/2V+分压 电路，通过 R3 对运放进行偏置。 电路的电压放大倍数 Av 也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为 R3。 R4 的阻值范围为几千欧姆到几十千欧姆。 

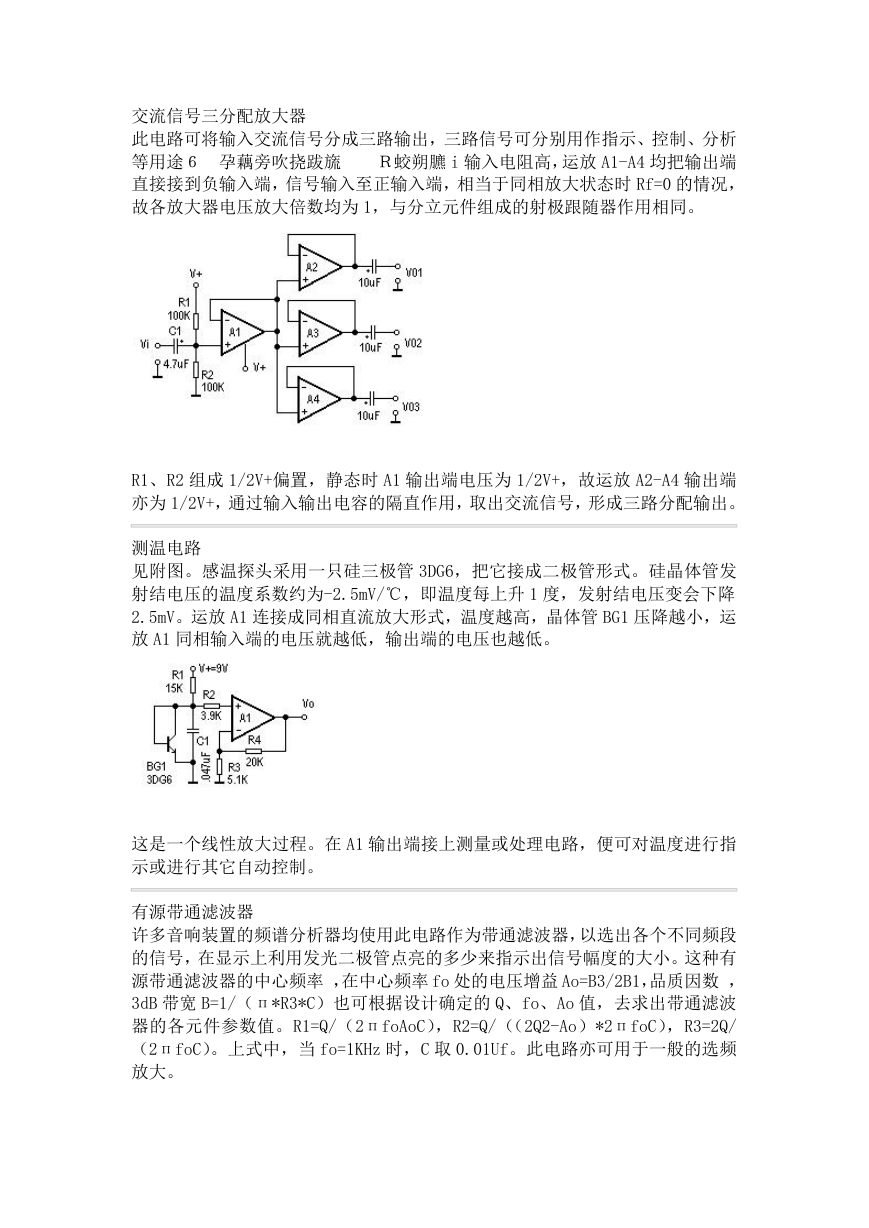

交流信号三分配放大器 此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析 等用途６ 孕藕旁吹挠跋旒 Ｒ蛟朔臕 i 输入电阻高，运放 A1-A4 均把输出端 直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况， 故各放大器电压放大倍数均为 1，与分立元件组成的射极跟随器作用相同。 R1、R2 组成 1/2V+偏置，静态时 A1 输出端电压为 1/2V+，故运放 A2-A4 输出端 亦为 1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。 测温电路 见附图。感温探头采用一只硅三极管 3DG6，把它接成二极管形式。硅晶体管发 射结电压的温度系数约为-2.5mV/℃，即温度每上升 1 度，发射结电压变会下降 2.5mV。运放 A1 连接成同相直流放大形式，温度越高，晶体管 BG1 压降越小，运 放 A1 同相输入端的电压就越低，输出端的电压也越低。 这是一个线性放大过程。在 A1 输出端接上测量或处理电路，便可对温度进行指 示或进行其它自动控制。 有源带通滤波器 许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段 的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有 源带通滤波器的中心频率 ，在中心频率 fo 处的电压增益 Ao=B3/2B1，品质因数 ， 3dB 带宽 B=1/（п*R3*C）也可根据设计确定的 Q、fo、Ao 值，去求出带通滤波 器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/ （2пfoC）。上式中，当 fo=1KHz 时，C 取 0.01Uf。此电路亦可用于一般的选频 放大。 

此电路亦可使用单电源，只需将运放正输入端偏置在 1/2V+并将电阻 R2 下端接 到运放正输入端既可。 比较器 当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上 认为运放的开环放大倍数也为无穷大(实际上是很大,如 LM324 运放开环放大倍 数为 100dB，既 10 万倍)。此时运放便形成一个电压比较器，其输出如不是高电 平（V+），就是低电平（V-或接地）。当正输入端电压高于负输入端电压时，运放 输出低电平。 附图中使用两个运放组成一个电压上下限比较器，电阻 R1、R1ˊ组成分压电路， 为运放 A1 设定比较电平 U1；电阻 R2、R2ˊ组成分压电路，为运放 A2 设定比较 电平 U2。输入电压 U1 同时加到 A1 的正输入端和 A2 的负输入端之间，当 Ui >U1 时，运放 A1 输出高电平；当 Ui U2，则当输入电压 Ui 越出[U2，U1]区间范围时，LED 点亮，这便是一 个电压双限指示器。 若选择 U2 > U1，则当输入电压在[U2，U1]区间范围时，LED 点亮，这是一个“窗 口”电压指示器。 此电路与各类传感器配合使用，稍加变通，便可用于各种物理量的双限检测、短 路、断路报警等。
