BD7III Socket 478 System Board User’s Manual 4200-0393-01 Rev. 1.00

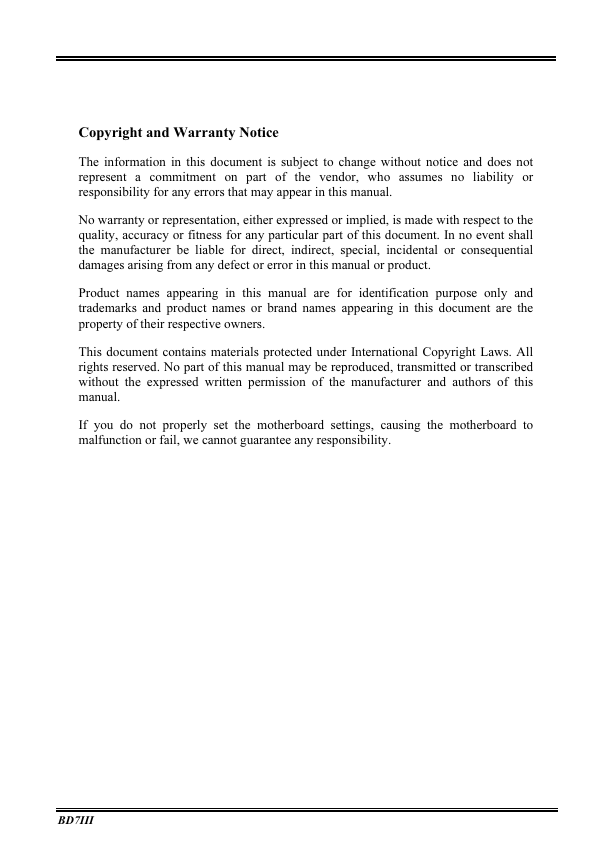

Copyright and Warranty Notice The information in this document is subject to change without notice and does not represent a commitment on part of the vendor, who assumes no liability or responsibility for any errors that may appear in this manual. No warranty or representation, either expressed or implied, is made with respect to the quality, accuracy or fitness for any particular part of this document. In no event shall the manufacturer be liable for direct, indirect, special, incidental or consequential damages arising from any defect or error in this manual or product. Product names appearing in this manual are for identification purpose only and trademarks and product names or brand names appearing in this document are the property of their respective owners. This document contains materials protected under International Copyright Laws. All rights reserved. No part of this manual may be reproduced, transmitted or transcribed without the expressed written permission of the manufacturer and authors of this manual. If you do not properly set the motherboard settings, causing the motherboard to malfunction or fail, we cannot guarantee any responsibility. BD7III

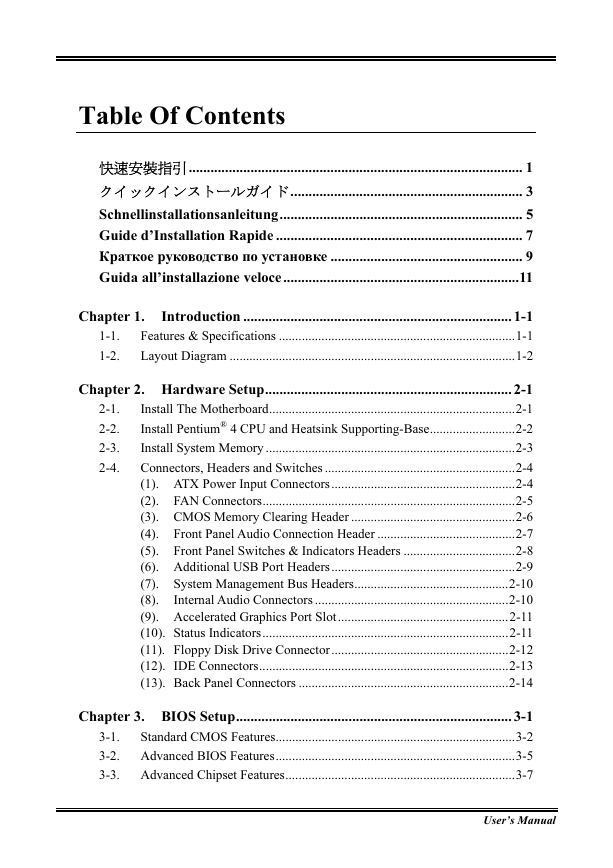

Table Of Contents 快速安裝指引 ............................................................................................ 1 クイックインストールガイド ................................................................ 3 Schnellinstallationsanleitung................................................................... 5 Guide d’Installation Rapide .................................................................... 7 Краткое руководство по установке ..................................................... 9 Guida all’installazione veloce .................................................................11 Chapter 1. Introduction .......................................................................... 1-1 1-1. 1-2. Features & Specifications ........................................................................1-1 Layout Diagram .......................................................................................1-2 Chapter 2. Hardware Setup.................................................................... 2-1 2-1. 2-2. 2-3. Install The Motherboard...........................................................................2-1 Install Pentium® 4 CPU and Heatsink Supporting-Base..........................2-2 Install System Memory ............................................................................2-3 2-4. Connectors, Headers and Switches ..........................................................2-4 (1). ATX Power Input Connectors ........................................................2-4 (2). FAN Connectors.............................................................................2-5 (3). CMOS Memory Clearing Header ..................................................2-6 (4). Front Panel Audio Connection Header ..........................................2-7 (5). Front Panel Switches & Indicators Headers ..................................2-8 (6). Additional USB Port Headers ........................................................2-9 (7). System Management Bus Headers...............................................2-10 (8). Internal Audio Connectors ...........................................................2-10 (9). Accelerated Graphics Port Slot ....................................................2-11 (10). Status Indicators...........................................................................2-11 (11). Floppy Disk Drive Connector ......................................................2-12 (12). IDE Connectors............................................................................2-13 (13). Back Panel Connectors ................................................................2-14 Chapter 3. BIOS Setup............................................................................ 3-1 3-1. Standard CMOS Features.........................................................................3-2 3-2. Advanced BIOS Features.........................................................................3-5 3-3. Advanced Chipset Features......................................................................3-7 User’s Manual

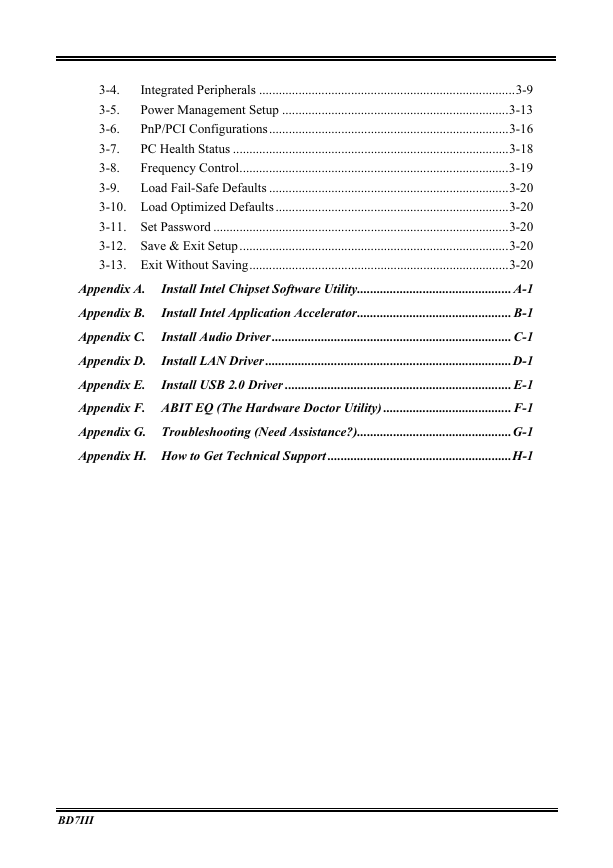

3-4. 3-5. 3-6. 3-7. 3-8. 3-9. Integrated Peripherals ..............................................................................3-9 Power Management Setup .....................................................................3-13 PnP/PCI Configurations .........................................................................3-16 PC Health Status ....................................................................................3-18 Frequency Control..................................................................................3-19 Load Fail-Safe Defaults .........................................................................3-20 3-10. Load Optimized Defaults .......................................................................3-20 3-11. Set Password ..........................................................................................3-20 3-12. Save & Exit Setup ..................................................................................3-20 3-13. Exit Without Saving...............................................................................3-20 Appendix A. Install Intel Chipset Software Utility............................................... A-1 Appendix B. Install Intel Application Accelerator............................................... B-1 Appendix C. Install Audio Driver ......................................................................... C-1 Appendix D. Install LAN Driver ...........................................................................D-1 Appendix E. Install USB 2.0 Driver ..................................................................... E-1 Appendix F. ABIT EQ (The Hardware Doctor Utility) ....................................... F-1 Appendix G. Troubleshooting (Need Assistance?)...............................................G-1 Appendix H. How to Get Technical Support ........................................................H-1 BD7III

快速安裝指引 1 快速安裝指引如您要瞭解此主機板更詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。此快速安裝手冊是給有經驗的系統組裝者使用，如果這是您第一次嘗試來組裝您的電腦系統，我們建議您先去閱讀完整版的使用手冊，或是詢問技術人員來幫助您組裝您的電腦系統。（完整版的使用手冊已包覆在隨本主機板所附的驅動程式與應用光碟之中。）安裝處理器的散熱片以及風扇組件本主機板提供零出力 (Zero Insertion Force, ZIF) 式 Socket 478，以方便安裝 Intel® Pentium® 4 CPU。您所購買的 CPU 應已配備一組散熱套件及散熱片，如果沒有，請購買專為 Pentium® 4 Socket 478 設計的散熱套件及散熱片。 1. 請在主機板上面找出 Socket 478 插座的位置，然後將固定模組基座固定在主機板上面。注意：如果您使用專門為英特爾 Pentium® 4 處理器所設計的機殼，請注意已經安裝在機箱上的金屬螺栓或是間隔卡樁。請小心不要讓金屬螺栓或是間隔卡樁接觸到印刷電路板上的線路或是零件。 2. 請將處理器插座的釋放拉桿向插座的外側拉出，然後將釋放拉桿以 90 度角的角度向上拉起，然後請您以正確的方向將處理器插入處理器插座。切勿太過施力地將處理器置入插座，因為您只能以一個固定的方向來將處理器插入。當處理器置入到處理器插座之後，請將插座釋放拉桿再下推到底即可。 3. 請將散熱片面朝下地置放到處理器的上面，直到散熱片完全地蓋住處理器為止。 4. 將風扇及其固定架機構組件覆蓋至散熱片上面。請確認風扇及其固定架機構組件四個邊角的鎖扣都已經卡入固定架的鎖孔位置。 5. 將風扇以及其固定架機構組件兩側的固定架鎖夾一起向下壓，以將其與固定模組基座上的鎖孔扣上。 6. 現在風扇及其固定架機構組件、固定模組基座和當中的散熱片都應該已經牢固地互相緊扣著。注意：請不要忘記去設定處理器正確的匯流排頻率和倍頻的數值。 User’s Manual

2 快速安裝指引將主機板安裝到機殼上當您將處理器安裝到主機板上之後，您便可以開始將主機板固定到電腦機殼裡去。首先；請您先將主機板固定到電腦機殼。大多數的電腦機殼底座都有許多的固定孔位，請將主機板上的固定孔位與機殼底座上的固定孔位對準。如果孔能對準並且有螺絲孔，就表示可使用銅柱來固定主機板。另外；您可以使用塑膠墊片來讓螺絲與主機板的 PCB 表層隔離（絕緣）。安裝記憶體模組 1. 找出您主機板上 DIMM 插槽的位置。 2. 請您小心地抓住 DIMM 模組的兩側，請勿碰觸其接點。 3. 請將記憶體模組上的榫子與 DIMM 插槽上的卡榫對準。 4. 穩固地施壓來將記憶體模組向下插入 DIMM 插槽，直到 DIMM 插槽兩側的模組固定夾自動地扣入記憶體模組的固定夾缺口為止。切勿太過施力地來將 DIMM 模組插入插槽，因為您只能以一個固定的方向來插入 DIMM 模組。 5. 要取出 DIMM 模組，請您向外側同時地壓下 DIMM 插槽兩側的模組固定夾，即可將 DIMM 模組抽取出來。注意：靜電會造成電腦或是附加卡上電子元件的損壞，在您要進行這些程序之前，請確認您已經藉由暫時地接觸已接地的金屬物體來放掉您身上所帶有的靜電。連接器、連接頭以及附加卡的安裝在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是 SCSI 卡或是 AGP 顯示卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固定好，避免有鬆動的情況發生。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。將電源供應器的電源線連接頭與主機板上的 ATX12V 電源接頭連接起來請將電源供應器的 ATX 電源接頭確實地壓入主機板上的 ATX12V 電源接頭，並確定連接妥當。 BIOS 的設定當您將所有的硬體安裝完畢以後，就可以開啟電腦的電源並進入 BIOS 的選項。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手冊，裡面會有詳盡的說明。 BD7III

クイックインストールガイド 3 クイックインストールガイドこのマザーボードの詳細については、ユーザーズマニュアルの完全版を参照してください。このクイックインストールガイドは、経験あるシステム構築者向けに書かれました。今回始めてコンピュータシステムをセットアップする方は、まず完全版のマニュアルをお読みになるか、専門技術者に連絡してコンピュータシステムのセットアップを行うようお勧めします。（完全なユーザーズマニュアルはこのマザーボードに付属するドライバとユーティリティ CD を検索して入手できます。） CPU ヒートシンクとファンアセンブリの取り付けこのマザーボードは ZIF (ゼロインサーションフォース) Socket 478 を提供して Intel® Pentium® 4 CPU をインストールします。お買い上げになった CPU には、ヒートシンクと冷却ファンのキットが付属しています。付属していない場合、Pentium® 4 Socket 478 向けに特別に設計されたキットをお求めください。 1. マザーボードに 478 ピン ZIF ソケットが見つかったら、リテンションモジュールをマザーボードに固定します。注意：Pentium® 4 マザーボードの用に特別に設計されたシャーシをご使用の場合、金属製スタッドやスペーサーがすでにシャーシに取り付けられていれば、その場所に注意してください。金属製スタッドやスペーサーが PCB の印刷回路線や部品に接触しないように用心してください。 2. ソケットから CPU のソケットレバーを横に、それから 90 度上に引っ張ります。CPU を正しい方向に差し込みます。CPU は一方向にしかフィットしないため、CPU を差し込む際に余分な力をかけないでください。CPU を押さえながらソケットレバーを閉めます。 3. ヒートシンクを CPU にすっぽりかぶせます。 4. ファンとリテンションメカニズムアセンブリをヒートシンクの上に置きます。ファンとリテンションメカニズムアセンブリの各サイドのリテンションロックが、4 つともリテンションホールにはめ込まれていることを確認してください。 5. ファンとリテンションメカニズムアセンブリの両側にあるリテンションロックを押し下げて、リテンションモジュール台にしっかり固定します。 6. これでファンとリテンションメカニズムアセンブリとリテンションモジュール台の各サイドが、内部のヒートシンクにしっかり固定されました。 User’s Manual

4 クイックインストールガイド注意：正しいバス周波数と倍数をプロセッサ用に設定するのを忘れないでください。マザーボードをシャーシに取り付けるマザーボードにプロセッサを取り付けた後、シャーシにマザーボードを固定することができるようになります。まず、シャーシにマザーボードを固定する必要があります。ほとんどのコンピュータシャーシには、多くの取り付け穴の付いた台が付属しており、それを使用することでマザーボードをしっかり取り付けたり、同時にショートを避けることができます。シャーシに付属する飾りボタンかスペーサーを使用してマザーボードを固定します。 RAM モジュールの取り付け 1. ボードの DIMM スロットを探します。 2. DIMM モジュールの 2 つのエッジがそのコネクタに触れないように、注意して持ちます。 3. モジュールのノッチキーをスロットのリブに合わせます。 4. モジュールをスロットにしっかり押し込むと、スロットの両側にあるイジェクタタブが取り付けノッチにかちっと音を立てて自動的にはめ込まれます。DIMM モジュールに余分な力をかけないでください。DIMM モジュールは一方向にしかフィットしません。 5. DIMM モジュールは、スロットの 2 つのイジェクタタブを外側に同時に引っ張ると外れます。注意：静電気はコンピュータやオプションのボードの電気コンポーネントを損傷させることがあります。これらの手順を開始する前に、アースされた金属物体に軽く触れて静電気を必ず放電してください。コネクタ、ヘッダ、スイッチおよびアダプタコンピュータのケース内部には、複数のケーブルやプラグを接続できます。これらのケーブルやプラグは、通常マザーボードにあるコネクタに 1 つずつ接続されます。ケーブルの接続方向には十分な注意を払い、また必要に応じ、コネクタの第 1 ピンの位置にも注目する必要があります。 SCSI アダプタ、AGP アダプタのような特殊なニーズ向けには、それに対応したアダプタを取り付けてください。アダプタをマザーボードのスロットに取り付けたら、ネジでシャーシの背面パネルに固定してください。詳細については、ユーザーズマニュアルの完全版を参照してください。電源コネクタを ATX12V 電源コネクタに差し込む電源装置から出ている電源ブロックコネクタをこの ATX12V 電源に接続します。コネクタが十分奥まで装着されていることをご確認ください。 BIOS のセットアップハードウェアの取り付けが完了したら、コンピュータの電源をオンにし、BIOS Setup アイテムに移動して、プロセッサのパラメータをセットアップします。詳細については、ユーザーズマニュアルの完全版を参照してください。 BD7III
