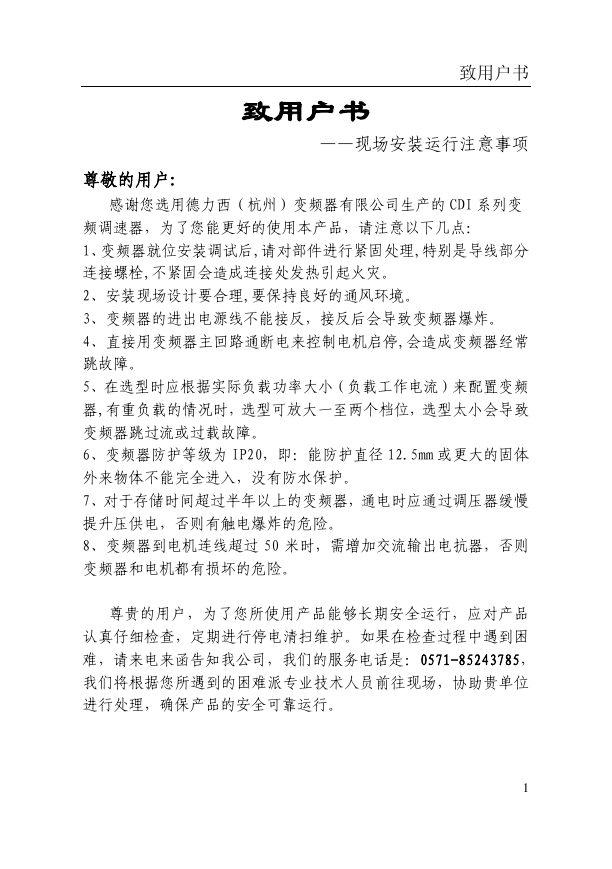

致用户书致用户书 ——现场安装运行注意事项尊敬的用户: 感谢您选用德力西（杭州）变频器有限公司生产的 CDI 系列变频调速器，为了您能更好的使用本产品，请注意以下几点： 1、变频器就位安装调试后,请对部件进行紧固处理,特别是导线部分连接螺栓,不紧固会造成连接处发热引起火灾。 2、安装现场设计要合理,要保持良好的通风环境。 3、变频器的进出电源线不能接反，接反后会导致变频器爆炸。 4、直接用变频器主回路通断电来控制电机启停,会造成变频器经常跳故障。 5、在选型时应根据实际负载功率大小（负载工作电流）来配臵变频器,有重负载的情况时，选型可放大一至两个档位，选型太小会导致变频器跳过流或过载故障。 6、变频器防护等级为 IP20，即：能防护直径 12.5mm 或更大的固体外来物体不能完全进入，没有防水保护。 7、对于存储时间超过半年以上的变频器，通电时应通过调压器缓慢提升压供电，否则有触电爆炸的危险。 8、变频器到电机连线超过 50 米时，需增加交流输出电抗器，否则变频器和电机都有损坏的危险。尊贵的用户，为了您所使用产品能够长期安全运行，应对产品认真仔细检查，定期进行停电清扫维护。如果在检查过程中遇到困难，请来电来函告知我公司，我们的服务电话是：0571-85243785，我们将根据您所遇到的困难派专业技术人员前往现场，协助贵单位进行处理，确保产品的安全可靠运行。 1

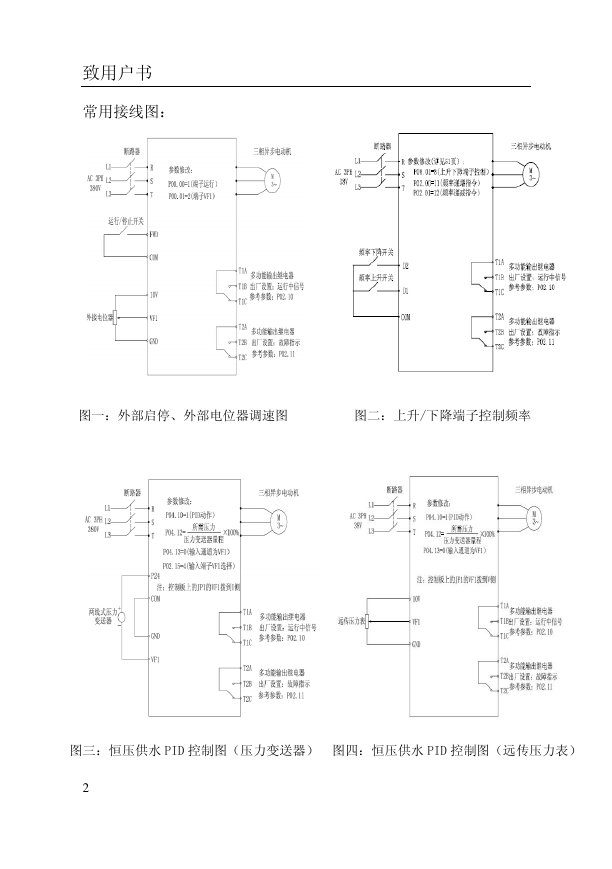

致用户书常用接线图：图一：外部启停、外部电位器调速图图二：上升/下降端子控制频率图三：恒压供水 PID 控制图（压力变送器）图四：恒压供水 PID 控制图（远传压力表） 2

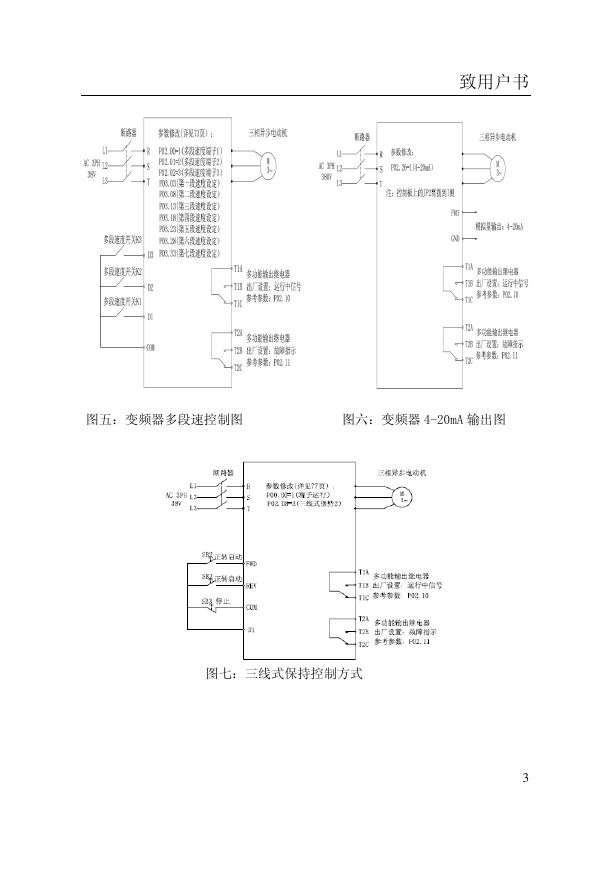

致用户书图五：变频器多段速控制图图六：变频器 4-20mA 输出图图七：三线式保持控制方式 3

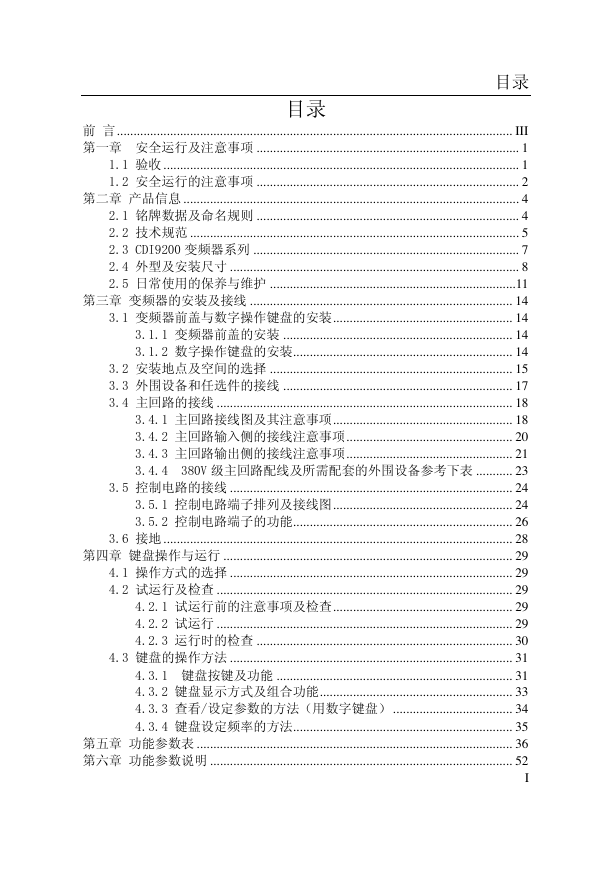

目录目录前言 ....................................................................................................................... III 第一章安全运行及注意事项 ............................................................................... 1 1.1 验收 ........................................................................................................... 1 1.2 安全运行的注意事项 ............................................................................... 2 第二章产品信息 ..................................................................................................... 4 2.1 铭牌数据及命名规则 ............................................................................... 4 2.2 技术规范 ................................................................................................... 5 2.3 CDI9200 变频器系列 ................................................................................ 7 2.4 外型及安装尺寸 ....................................................................................... 8 2.5 日常使用的保养与维护 .......................................................................... 11 第三章变频器的安装及接线 ............................................................................... 14 3.1 变频器前盖与数字操作键盘的安装 ...................................................... 14 3.1.1 变频器前盖的安装 ..................................................................... 14 3.1.2 数字操作键盘的安装.................................................................. 14 3.2 安装地点及空间的选择 ......................................................................... 15 3.3 外围设备和任选件的接线 ..................................................................... 17 3.4 主回路的接线 ......................................................................................... 18 3.4.1 主回路接线图及其注意事项 ...................................................... 18 3.4.2 主回路输入侧的接线注意事项 .................................................. 20 3.4.3 主回路输出侧的接线注意事项 .................................................. 21 3.4.4 380V 级主回路配线及所需配套的外围设备参考下表 ........... 23 3.5 控制电路的接线 ..................................................................................... 24 3.5.1 控制电路端子排列及接线图 ...................................................... 24 3.5.2 控制电路端子的功能.................................................................. 26 3.6 接地 ......................................................................................................... 28 第四章键盘操作与运行 ....................................................................................... 29 4.1 操作方式的选择 ..................................................................................... 29 4.2 试运行及检查 ......................................................................................... 29 4.2.1 试运行前的注意事项及检查 ...................................................... 29 4.2.2 试运行 ......................................................................................... 29 4.2.3 运行时的检查 ............................................................................. 30 4.3 键盘的操作方法 ..................................................................................... 31 4.3.1 键盘按键及功能 ....................................................................... 31 4.3.2 键盘显示方式及组合功能 .......................................................... 33 4.3.3 查看/设定参数的方法（用数字键盘） .................................... 34 4.3.4 键盘设定频率的方法.................................................................. 35 第五章功能参数表 ............................................................................................... 36 第六章功能参数说明 ........................................................................................... 52 I

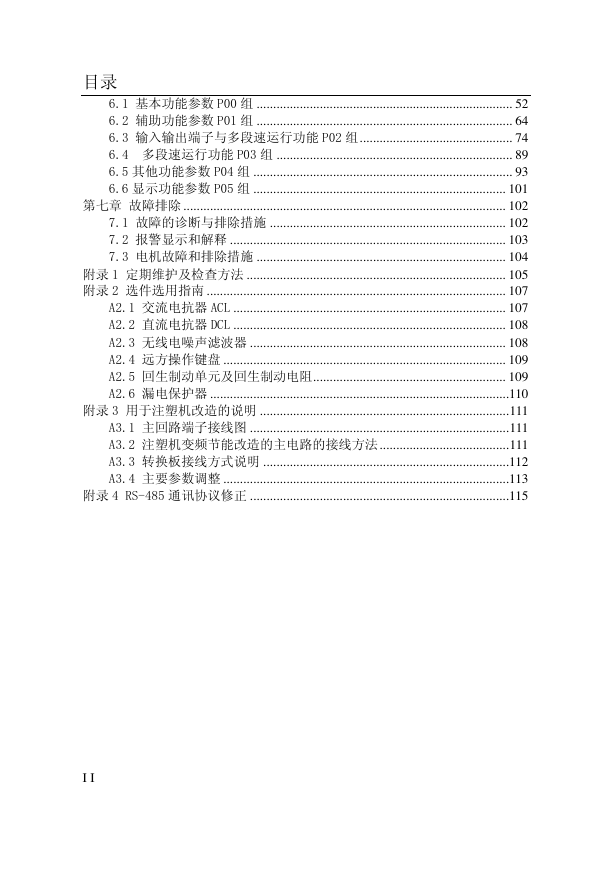

目录 6.1 基本功能参数 P00 组 ............................................................................. 52 6.2 辅助功能参数 P01 组 ............................................................................. 64 6.3 输入输出端子与多段速运行功能 P02 组 .............................................. 74 6.4 多段速运行功能 P03 组 ....................................................................... 89 6.5 其他功能参数 P04 组 .............................................................................. 93 6.6 显示功能参数 P05 组 ............................................................................ 101 第七章故障排除 ................................................................................................. 102 7.1 故障的诊断与排除措施 ....................................................................... 102 7.2 报警显示和解释 ................................................................................... 103 7.3 电机故障和排除措施 ........................................................................... 104 附录 1 定期维护及检查方法 .............................................................................. 105 附录 2 选件选用指南 .......................................................................................... 107 A2.1 交流电抗器 ACL .................................................................................. 107 A2.2 直流电抗器 DCL .................................................................................. 108 A2.3 无线电噪声滤波器 ............................................................................. 108 A2.4 远方操作键盘 ..................................................................................... 109 A2.5 回生制动单元及回生制动电阻 .......................................................... 109 A2.6 漏电保护器 .......................................................................................... 110 附录 3 用于注塑机改造的说明 ........................................................................... 111 A3.1 主回路端子接线图 .............................................................................. 111 A3.2 注塑机变频节能改造的主电路的接线方法 ....................................... 111 A3.3 转换板接线方式说明 .......................................................................... 112 A3.4 主要参数调整 ...................................................................................... 113 附录 4 RS-485 通讯协议修正 .............................................................................. 115 I I

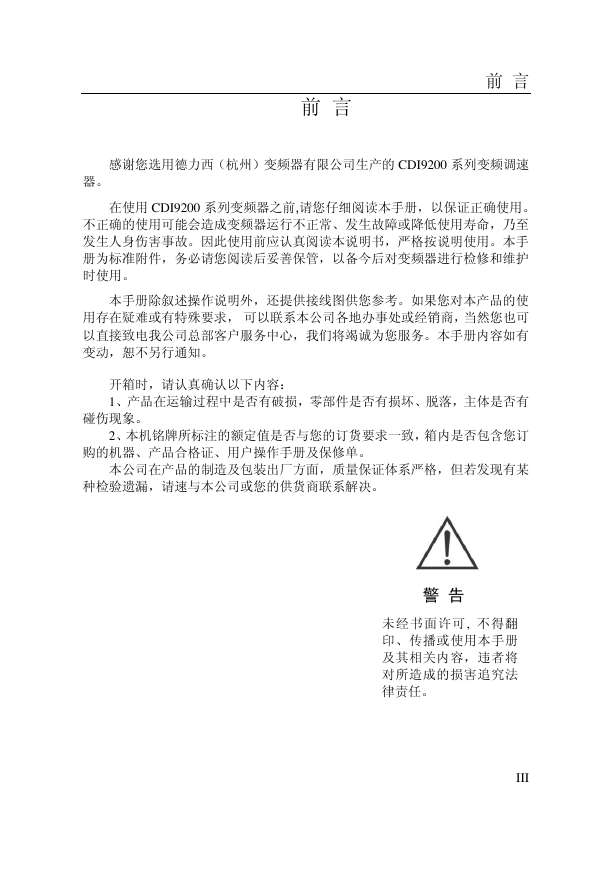

前言前言感谢您选用德力西（杭州）变频器有限公司生产的 CDI9200 系列变频调速器。在使用 CDI9200 系列变频器之前,请您仔细阅读本手册，以保证正确使用。不正确的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。因此使用前应认真阅读本说明书，严格按说明使用。本手册为标准附件，务必请您阅读后妥善保管，以备今后对变频器进行检修和维护时使用。本手册除叙述操作说明外，还提供接线图供您参考。如果您对本产品的使用存在疑难或有特殊要求，可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。本手册内容如有变动，恕不另行通知。开箱时，请认真确认以下内容： 1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。 2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或您的供货商联系解决。未经书面许可, 不得翻印、传播或使用本手册及其相关内容，违者将对所造成的损害追究法律责任。 III 警告
