深圳嘉立创公司-冯工 企业 QQ:800056530 下单注册官网 www.sz-jlc.com/r 2015 Protel 半孔焊盘设计问题 2014-2-9 09:59:39 请教 Protel 中如何设计这种焊盘 ? 这样做是否可行 ? 候工：发表于 2014-2-9 10:10:37 这样设计可以。半孔就是钻孔放在板外形线上，一半在板内一半在板外，切割后剩下一半的孔。有铜。 通孔焊盘放在板外形线上，半孔就是一半焊盘孔。 如果是半孔，做金属化。生产流程是要先用锣边机锣，再进行镀孔铜金属化，这样才完美。 半孔孔径我们工艺要求 0.6mm 以上，太小不能实现，不容易孔内壁金属化。 如果金属化孔后，再锣边机锣，孔内铜肯定有毛刺等不良。 半孔板，如果按普通工艺及半孔工艺做的效果图对照如下： 半孔板需要半孔工艺去做的，按普通工艺绝对不行！按半孔工艺做的(也就是出了半孔费的）半孔绝对漂亮。若要做半孔工艺，无论是样板 还是小批量都需加收费用。若没有特殊需要，建议尽量常规设计。 

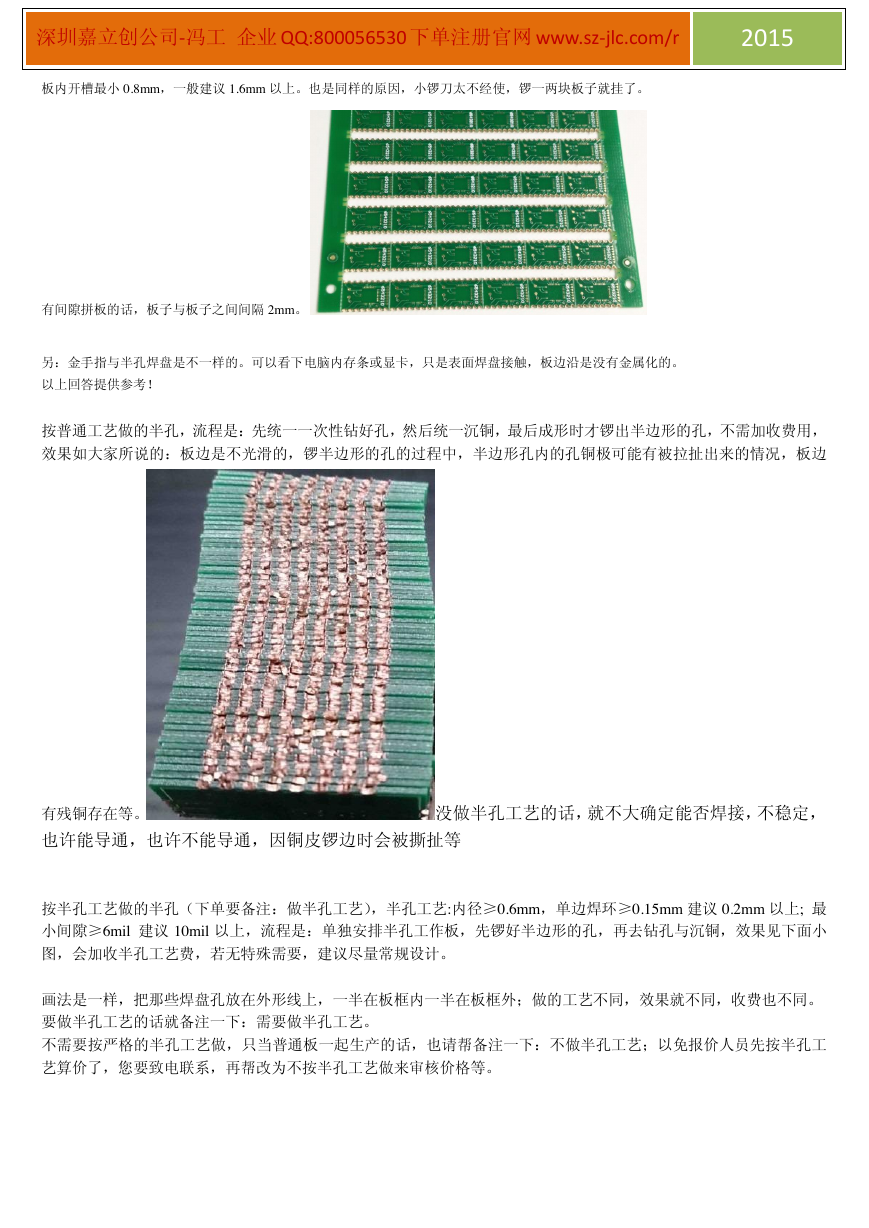

深圳嘉立创公司-冯工 企业 QQ:800056530 下单注册官网 www.sz-jlc.com/r 2015 板内开槽最小 0.8mm，一般建议 1.6mm 以上。也是同样的原因，小锣刀太不经使，锣一两块板子就挂了。 有间隙拼板的话，板子与板子之间间隔 2mm。 另：金手指与半孔焊盘是不一样的。可以看下电脑内存条或显卡，只是表面焊盘接触，板边沿是没有金属化的。 以上回答提供参考！ 按普通工艺做的半孔，流程是：先统一一次性钻好孔，然后统一沉铜，最后成形时才锣出半边形的孔，不需加收费用， 效果如大家所说的：板边是不光滑的，锣半边形的孔的过程中，半边形孔内的孔铜极可能有被拉扯出来的情况，板边 有残铜存在等。 没做半孔工艺的话，就不大确定能否焊接，不稳定， 也许能导通，也许不能导通，因铜皮锣边时会被撕扯等 按半孔工艺做的半孔（下单要备注：做半孔工艺），半孔工艺:内径≥0.6mm，单边焊环≥0.15mm 建议 0.2mm 以上; 最 小间隙≥6mil 建议 10mil 以上，流程是：单独安排半孔工作板，先锣好半边形的孔，再去钻孔与沉铜，效果见下面小 图，会加收半孔工艺费，若无特殊需要，建议尽量常规设计。 画法是一样，把那些焊盘孔放在外形线上，一半在板框内一半在板框外；做的工艺不同，效果就不同，收费也不同。 要做半孔工艺的话就备注一下：需要做半孔工艺。 不需要按严格的半孔工艺做，只当普通板一起生产的话，也请帮备注一下：不做半孔工艺；以免报价人员先按半孔工 艺算价了，您要致电联系，再帮改为不按半孔工艺做来审核价格等。 

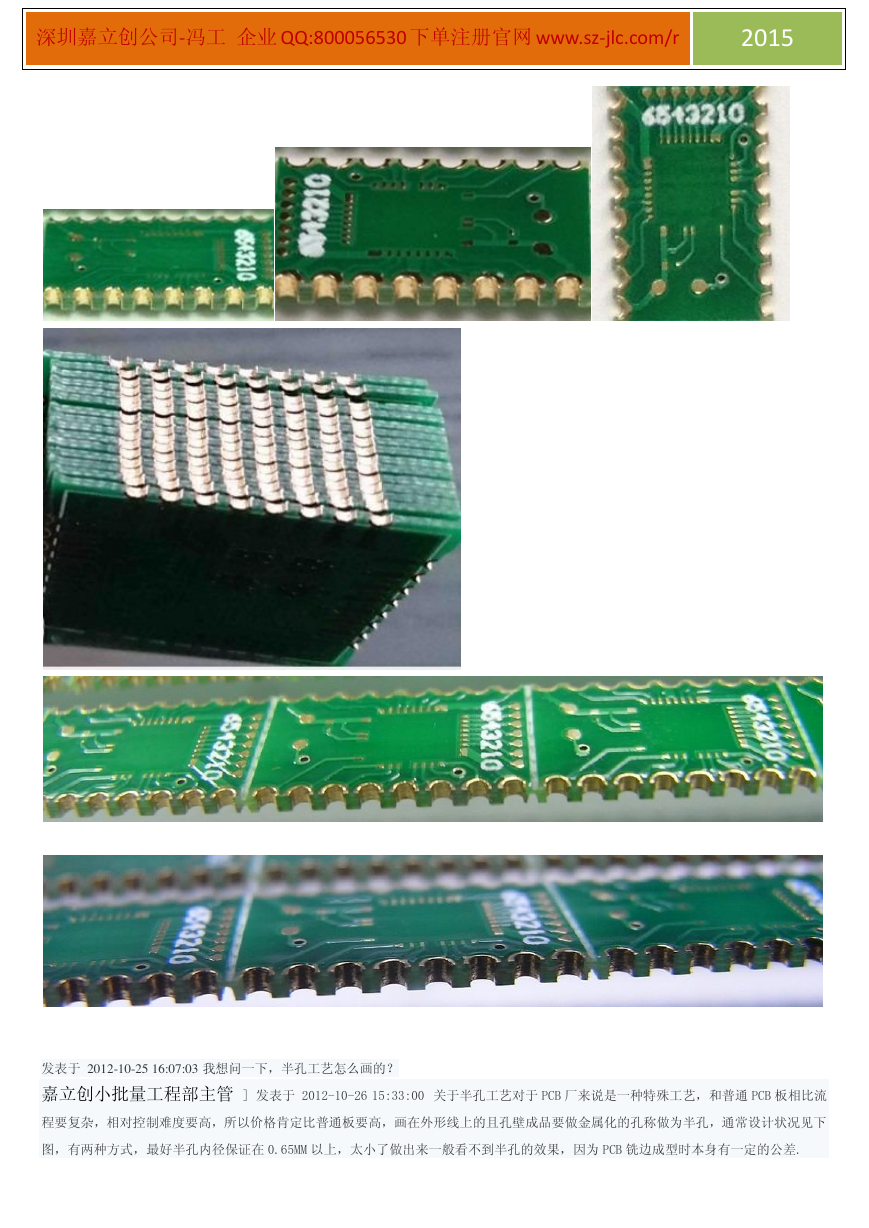

深圳嘉立创公司-冯工 企业 QQ:800056530 下单注册官网 www.sz-jlc.com/r 2015 发表于 2012-10-25 16:07:03 我想问一下，半孔工艺怎么画的？ 嘉立创小批量工程部主管 ] 发表于 2012-10-26 15:33:00 关于半孔工艺对于 PCB 厂来说是一种特殊工艺，和普通 PCB 板相比流 程要复杂，相对控制难度要高，所以价格肯定比普通板要高，画在外形线上的且孔壁成品要做金属化的孔称做为半孔，通常设计状况见下 图，有两种方式，最好半孔内径保证在 0.65MM 以上，太小了做出来一般看不到半孔的效果，因为 PCB 铣边成型时本身有一定的公差. 

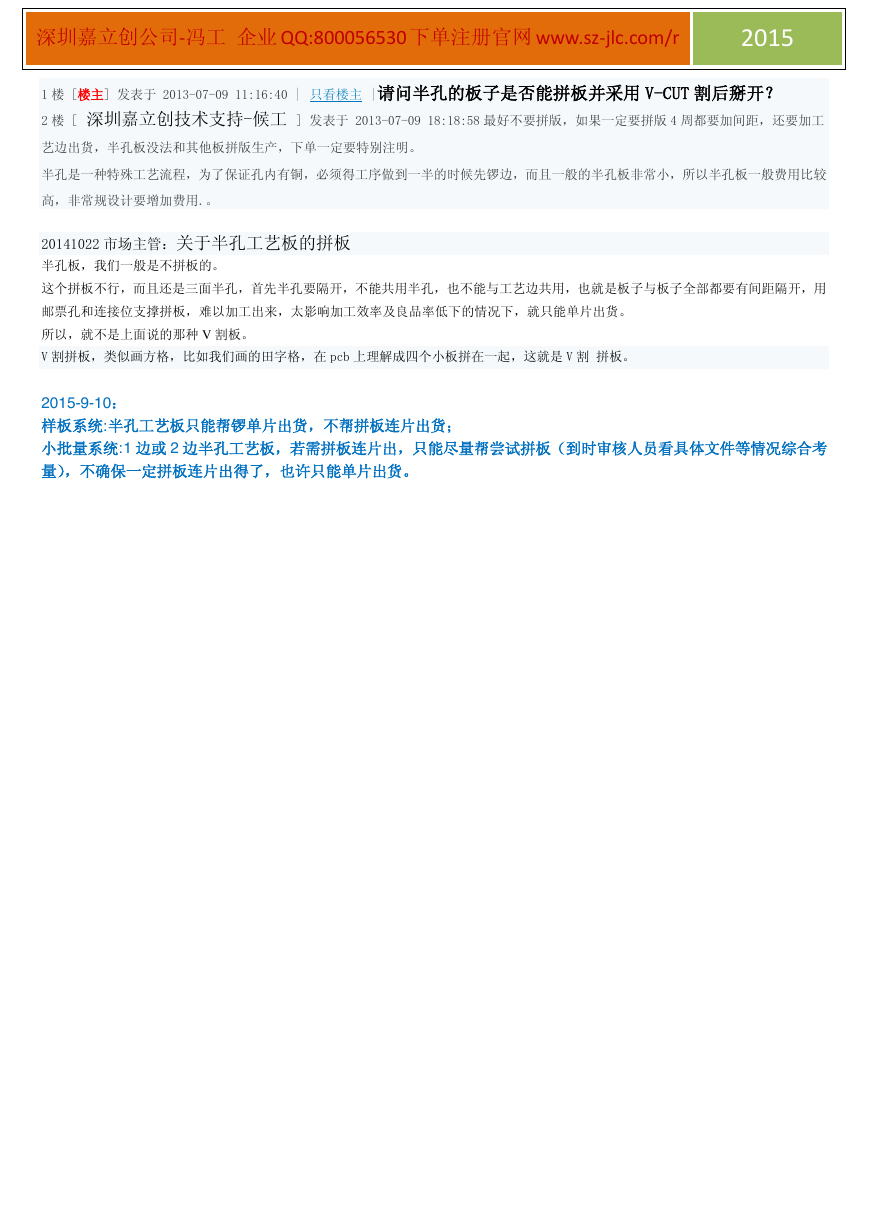

深圳嘉立创公司-冯工 企业 QQ:800056530 下单注册官网 www.sz-jlc.com/r 2015 1 楼 [楼主] 发表于 2013-07-09 11:16:40 | 只看楼主 |请问半孔的板子是否能拼板并采用 V-CUT 割后掰开？ 2 楼 [ 深圳嘉立创技术支持-候工 ] 发表于 2013-07-09 18:18:58 最好不要拼版，如果一定要拼版 4 周都要加间距，还要加工 艺边出货，半孔板没法和其他板拼版生产，下单一定要特别注明。 半孔是一种特殊工艺流程，为了保证孔内有铜，必须得工序做到一半的时候先锣边，而且一般的半孔板非常小，所以半孔板一般费用比较 高，非常规设计要增加费用.。 20141022 市场主管：关于半孔工艺板的拼板 半孔板，我们一般是不拼板的。 这个拼板不行，而且还是三面半孔，首先半孔要隔开，不能共用半孔，也不能与工艺边共用，也就是板子与板子全部都要有间距隔开，用 邮票孔和连接位支撑拼板，难以加工出来，太影响加工效率及良品率低下的情况下，就只能单片出货。 所以，就不是上面说的那种 V 割板。 V 割拼板，类似画方格，比如我们画的田字格，在 pcb 上理解成四个小板拼在一起，这就是 V 割 拼板。 2015-9-10： 样板系统:半孔工艺板只能帮锣单片出货，不帮拼板连片出货； 小批量系统:1 边或 2 边半孔工艺板，若需拼板连片出，只能尽量帮尝试拼板（到时审核人员看具体文件等情况综合考 量），不确保一定拼板连片出得了，也许只能单片出货。
