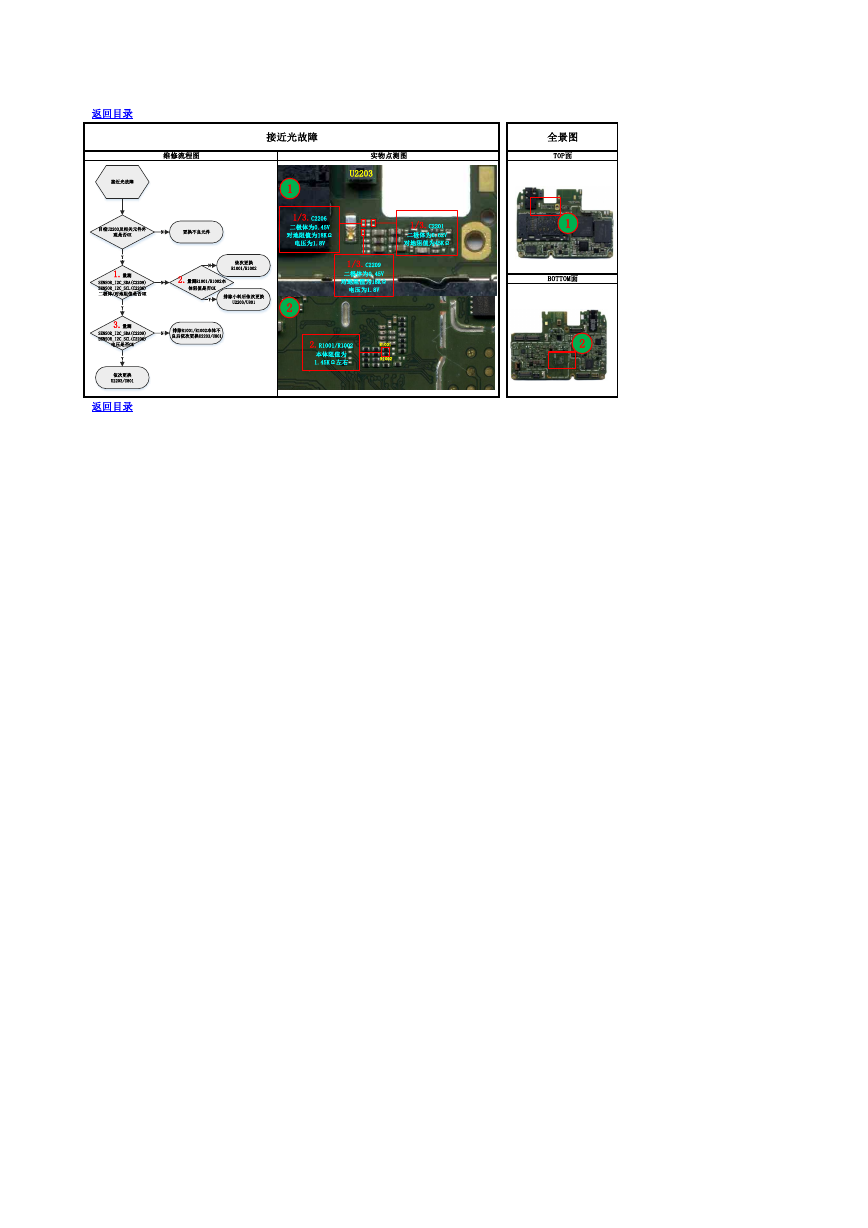

返回目录 接近光故障 维修流程图 实物点测图 U2203 1 1/3.C2206 二极体为0.45V 对地阻值为18KΩ 电压为1.8V 2 1/3.C2201 二极体为0.62V 对地阻值为45KΩ 1/3.C2209 二极体为0.45V 对地阻值为18KΩ 电压为1.8V 2.R1001/R1002 本体阻值为 1.45KΩ左右 R1001 R1002 返回目录 全景图 TOP面 1 BOTTOM面 2 接近光故障目检U2203及相关元件外观是否OK更换不良元件NNY1.量测SENSOR_I2C_SDA(C2209)SENSOR_I2C_SCL(C2206)二极体/对地阻值是否OKY排除R1001/R1002本体不良后依次更换U2203/U801N依次更换U2203/U801Y2.量测R1001/R1002本体阻值是否OK依次更换R1001/R1002排除小料后依次更换U2203/U801NY3.量测SENSOR_I2C_SDA(C2209)SENSOR_I2C_SCL(C2206)电压是否OK
