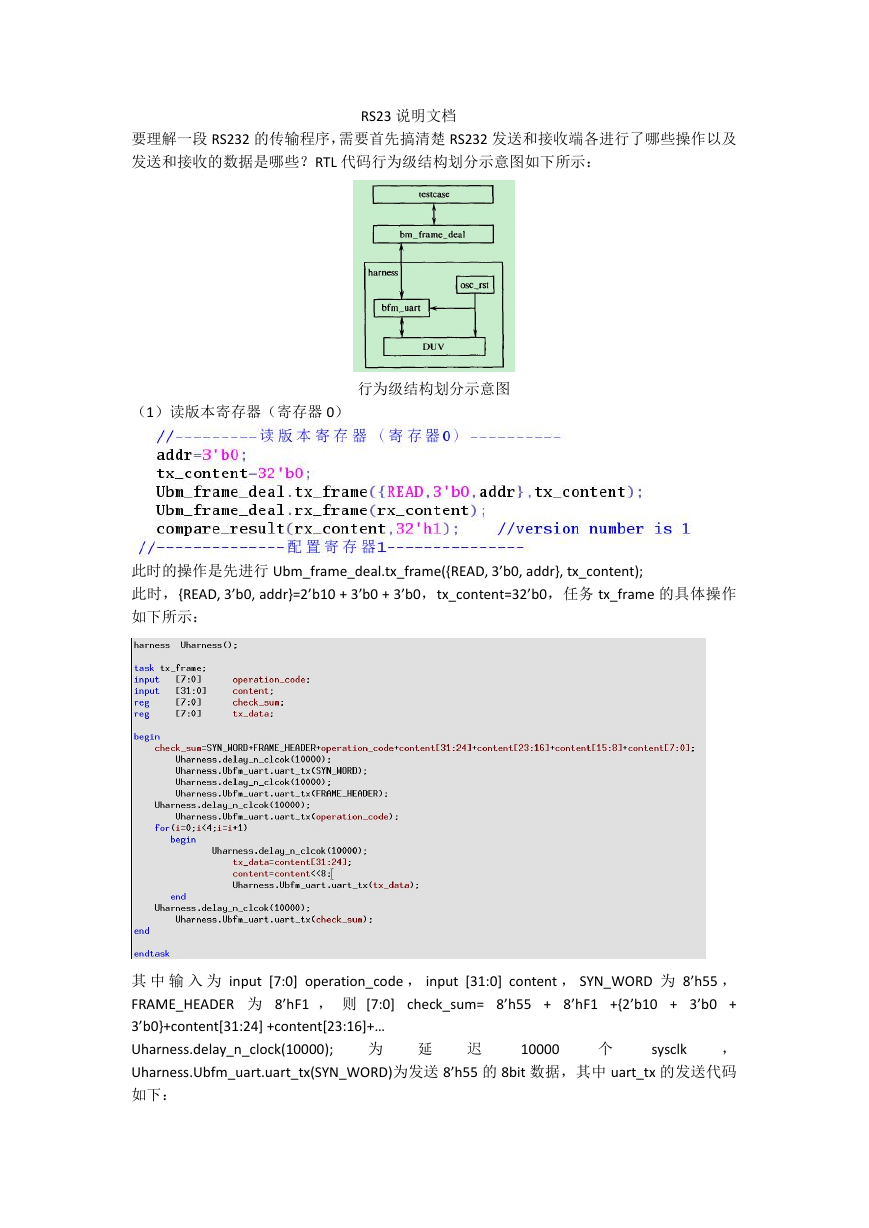

    要理解一段 RS232 的传输程序，需要首先搞清楚 RS232 发送和接收端各进行了哪些操作以及 发送和接收的数据是哪些？RTL 代码行为级结构划分示意图如下所示： RS23 说明文档 （1）读版本寄存器（寄存器 0） 行为级结构划分示意图 此时的操作是先进行 Ubm_frame_deal.tx_frame({READ, 3’b0, addr}, tx_content); 此时，{READ, 3’b0, addr}=2’b10 + 3’b0 + 3’b0，tx_content=32’b0，任务 tx_frame 的具体操作 如下所示： 其 中 输 入 为 input [7:0] operation_code ， input [31:0] content ， SYN_WORD 为 8’h55 ， FRAME_HEADER 为 8’hF1 ， 则 [7:0] check_sum= 8’h55 + 8’hF1 +{2’b10 + 3’b0 + 3’b0}+content[31:24] +content[23:16]+… Uharness.delay_n_clock(10000); ， 为 Uharness.Ubfm_uart.uart_tx(SYN_WORD)为发送 8’h55 的 8bit 数据，其中 uart_tx 的发送代码 如下： 10000 sysclk 延 迟 个
    #duration 为 assign duration = `SEC/`BAUD_RATE=10 的 9 次方/115_200，然后每隔 10000 个 SYSCLK 依次发送 FRAME_HEADER（8’hf1）、operation_code（{2’b10 + 3’b0 + 3’b0}）、content[31:24] （ tx_content[31:24] ） …check_sum ， 如 图 所 示 为 发 送 帧 格 式 ， 对 应 的 task 为 Ubm_frame_deal.tx_frame({READ, 3’b0, addr}, tx_content)： 然后进行的操作是 Ubm_frame_deal.rx_frame(rx_content)，其中 rx_frame 的定义为： 如 上 图 所 示 ， 主 要 的 功 能 实 现 是 由 Uharness.Ubfm_uart.uart_rx(rx_data) 实 现 的 ， uart_rx(rx_data)的具体实现为：

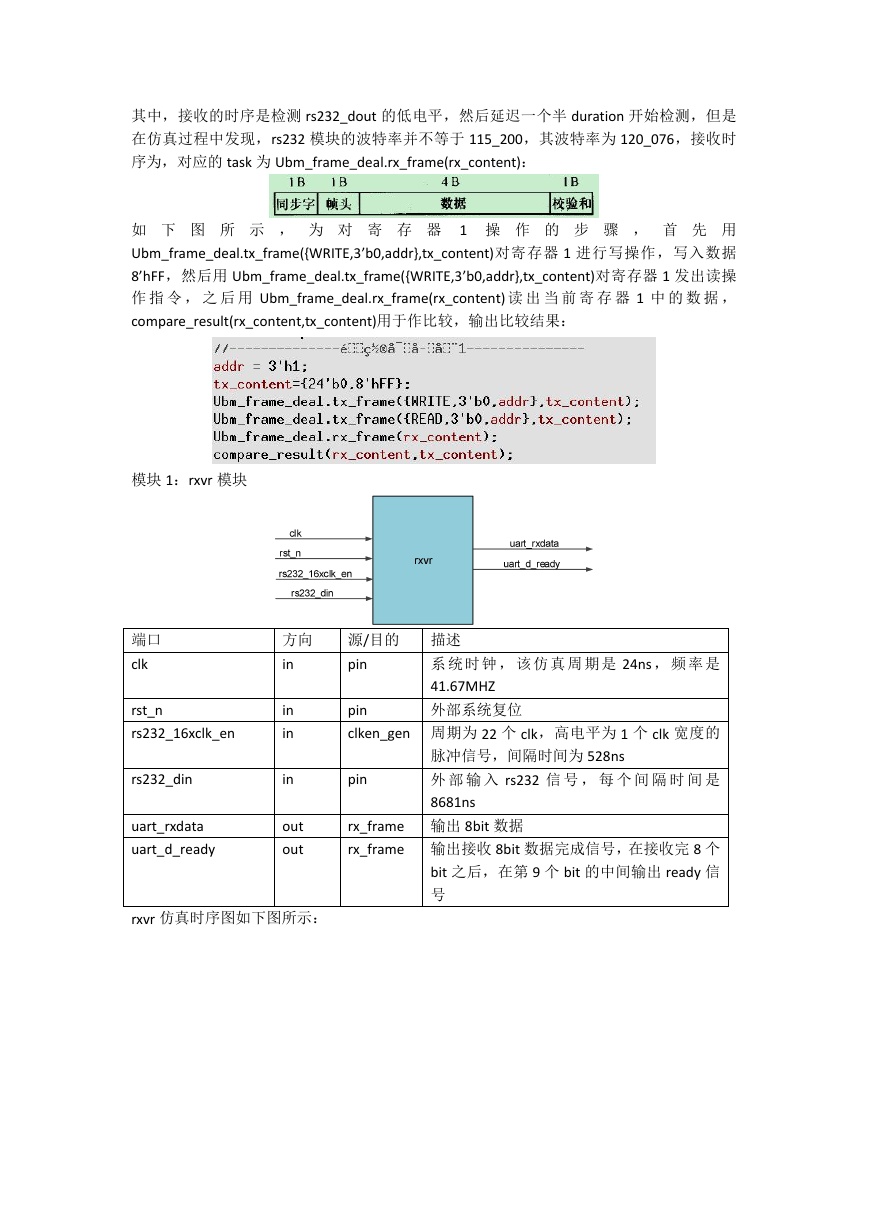

    其中，接收的时序是检测 rs232_dout 的低电平，然后延迟一个半 duration 开始检测，但是 在仿真过程中发现，rs232 模块的波特率并不等于 115_200，其波特率为 120_076，接收时 序为，对应的 task 为 Ubm_frame_deal.rx_frame(rx_content)： 如 下 图 所 示 ， 为 对 寄 存 器 1 操 作 的 步 骤 ， 首 先 用 Ubm_frame_deal.tx_frame({WRITE,3’b0,addr},tx_content)对寄存器 1 进行写操作，写入数据 8’hFF，然后用 Ubm_frame_deal.tx_frame({WRITE,3’b0,addr},tx_content)对寄存器 1 发出读操 作 指 令 ， 之 后 用 Ubm_frame_deal.rx_frame(rx_content) 读 出 当 前 寄 存 器 1 中 的 数 据 ， compare_result(rx_content,tx_content)用于作比较，输出比较结果： 模块 1：rxvr 模块 端口 clk 方向 in 源/目的 pin rst_n rs232_16xclk_en rs232_din uart_rxdata uart_d_ready in in in out out rxvr 仿真时序图如下图所示： 描述 系 统 时 钟 ， 该 仿 真 周 期 是 24ns ， 频 率 是 41.67MHZ 外部系统复位 pin clken_gen 周期为 22 个 clk，高电平为 1 个 clk 宽度的 pin 脉冲信号，间隔时间为 528ns 外 部 输 入 rs232 信 号 ， 每 个 间 隔 时 间 是 8681ns rx_frame 输出 8bit 数据 rx_frame 输出接收 8bit 数据完成信号，在接收完 8 个 bit 之后，在第 9 个 bit 的中间输出 ready 信 号
    rs232_16xclk_en 为 clk 时钟的 22 分频，通过对 rs232_din 在 rs232_16xclk_en 的延迟，得到 rs232_din_d1、rs232_din_d2 的高低电平，从而得到 rs232_din 的下降沿，从而确定接收的起 始位置，设置 clk1x_enable 为高电平，在 clk1x_enable 为高电平情况下，对 rs232_16xclk_en 进 行 循 环 计 数 0~f ， 当计 数 值 rs232_1xclk_en_cnt 为 7 且 rs232_16xclk_en 有 效 时 ， 置 高 rs232_1xclk_en，rcvr_cnt 根据 rs232_1xclk_en 计数，此计数值作为采样值的标志和输出标志。 输出值 uart_rxdata 的采样过程如下： 输出标志 uart_d_ready 的配置过程如下： 在本程序中，实际的采样间隔是 16 个 rs232_16xclk_en 即 16*22 个 clk 的时间间隔为 8448ns， 115_200 波特率下的时间间隔是 8681ns。 模块 2：rx_frame 模块 端口 clk 方向 in 源/目的 pin 描述 系统时钟，该仿真周期是 24ns，频率是 41.67MHZ

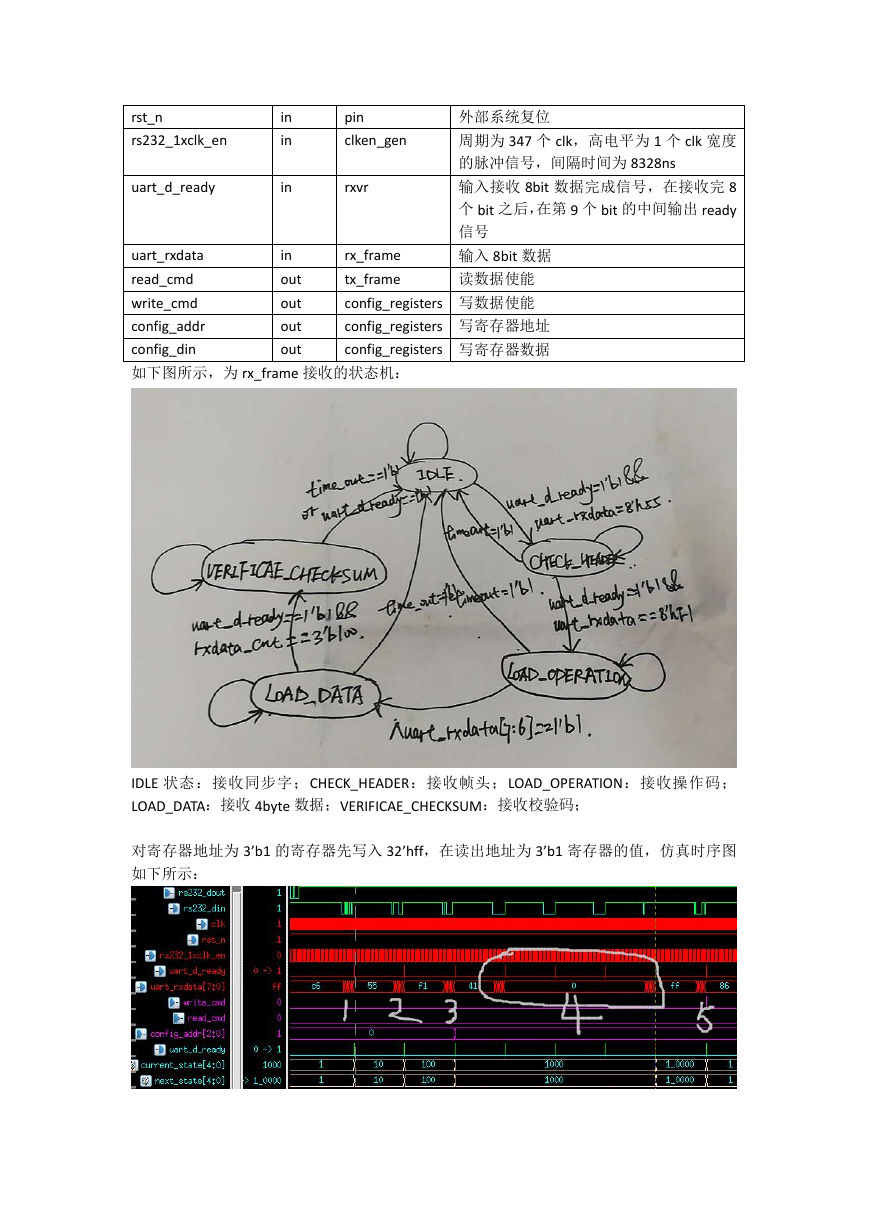

    rst_n rs232_1xclk_en uart_d_ready in in in rxvr pin clken_gen 外部系统复位 周期为 347 个 clk，高电平为 1 个 clk 宽度 的脉冲信号，间隔时间为 8328ns 输入接收 8bit 数据完成信号，在接收完 8 个 bit 之后，在第 9 个 bit 的中间输出 ready 信号 rx_frame 输入 8bit 数据 tx_frame 读数据使能 config_registers 写数据使能 config_registers 写寄存器地址 config_registers 写寄存器数据 uart_rxdata read_cmd write_cmd config_addr config_din 如下图所示，为 rx_frame 接收的状态机： in out out out out IDLE 状态：接收同步字；CHECK_HEADER：接收帧头；LOAD_OPERATION：接收操作码； LOAD_DATA：接收 4byte 数据；VERIFICAE_CHECKSUM：接收校验码； 对寄存器地址为 3’b1 的寄存器先写入 32’hff，在读出地址为 3’b1 寄存器的值，仿真时序图 如下所示：

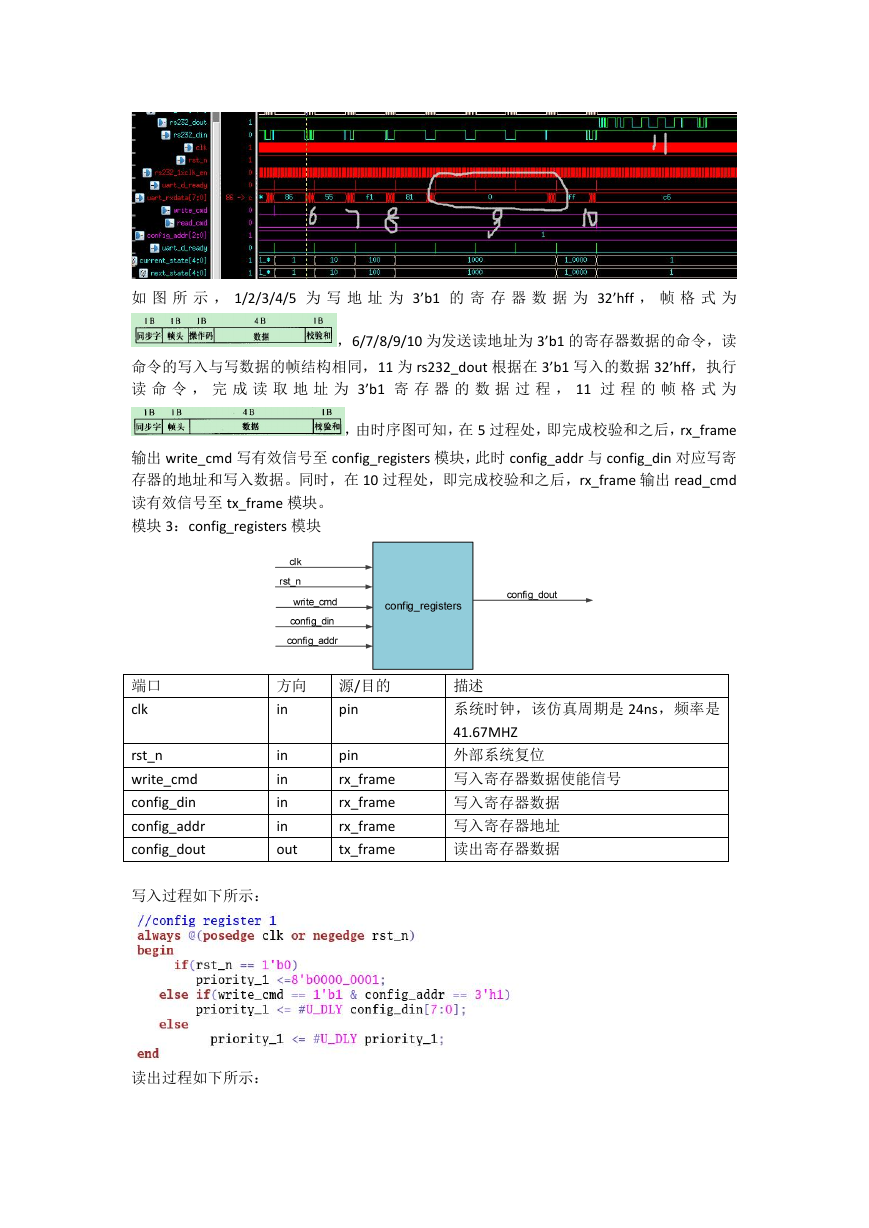

    如 图 所 示 ， 1/2/3/4/5 为 写 地 址 为 3’b1 的 寄 存 器 数 据 为 32’hff ， 帧 格 式 为 ，6/7/8/9/10 为发送读地址为 3’b1 的寄存器数据的命令，读 命令的写入与写数据的帧结构相同，11 为 rs232_dout 根据在 3’b1 写入的数据 32’hff，执行 读 命 令 ， 完 成 读 取 地 址 为 3’b1 寄 存 器 的 数 据 过 程 ， 11 过 程 的 帧 格 式 为 ，由时序图可知，在 5 过程处，即完成校验和之后，rx_frame 输出 write_cmd 写有效信号至 config_registers 模块，此时 config_addr 与 config_din 对应写寄 存器的地址和写入数据。同时，在 10 过程处，即完成校验和之后，rx_frame 输出 read_cmd 读有效信号至 tx_frame 模块。 模块 3：config_registers 模块 端口 clk rst_n write_cmd config_din config_addr config_dout 方向 in 源/目的 pin in in in in out pin rx_frame rx_frame rx_frame tx_frame 描述 系统时钟，该仿真周期是 24ns，频率是 41.67MHZ 外部系统复位 写入寄存器数据使能信号 写入寄存器数据 写入寄存器地址 读出寄存器数据 写入过程如下所示： 读出过程如下所示：

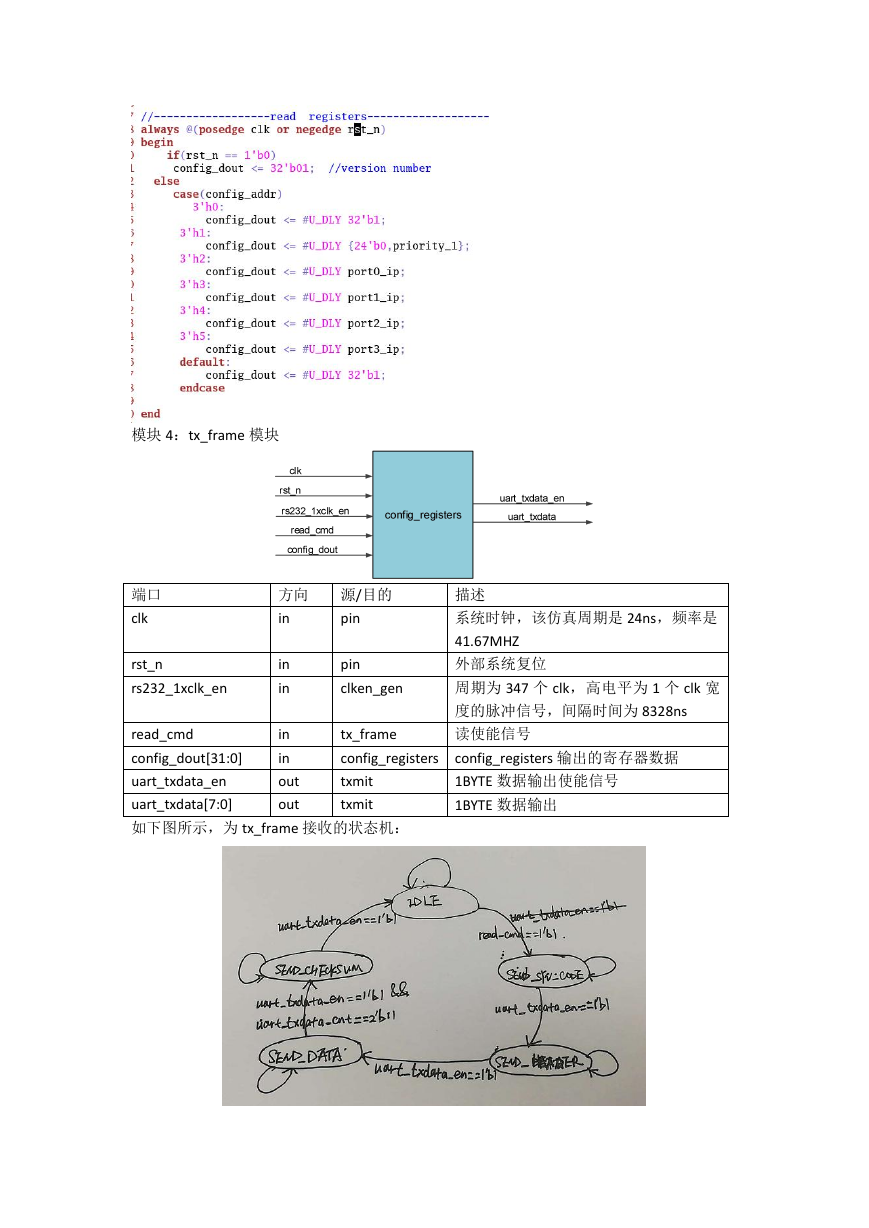

    模块 4：tx_frame 模块 端口 clk 方向 in 源/目的 pin rst_n rs232_1xclk_en in in pin clken_gen read_cmd config_dout[31:0] uart_txdata_en uart_txdata[7:0] 如下图所示，为 tx_frame 接收的状态机： tx_frame config_registers txmit txmit in in out out 描述 系统时钟，该仿真周期是 24ns，频率是 41.67MHZ 外部系统复位 周期为 347 个 clk，高电平为 1 个 clk 宽 度的脉冲信号，间隔时间为 8328ns 读使能信号 config_registers 输出的寄存器数据 1BYTE 数据输出使能信号 1BYTE 数据输出

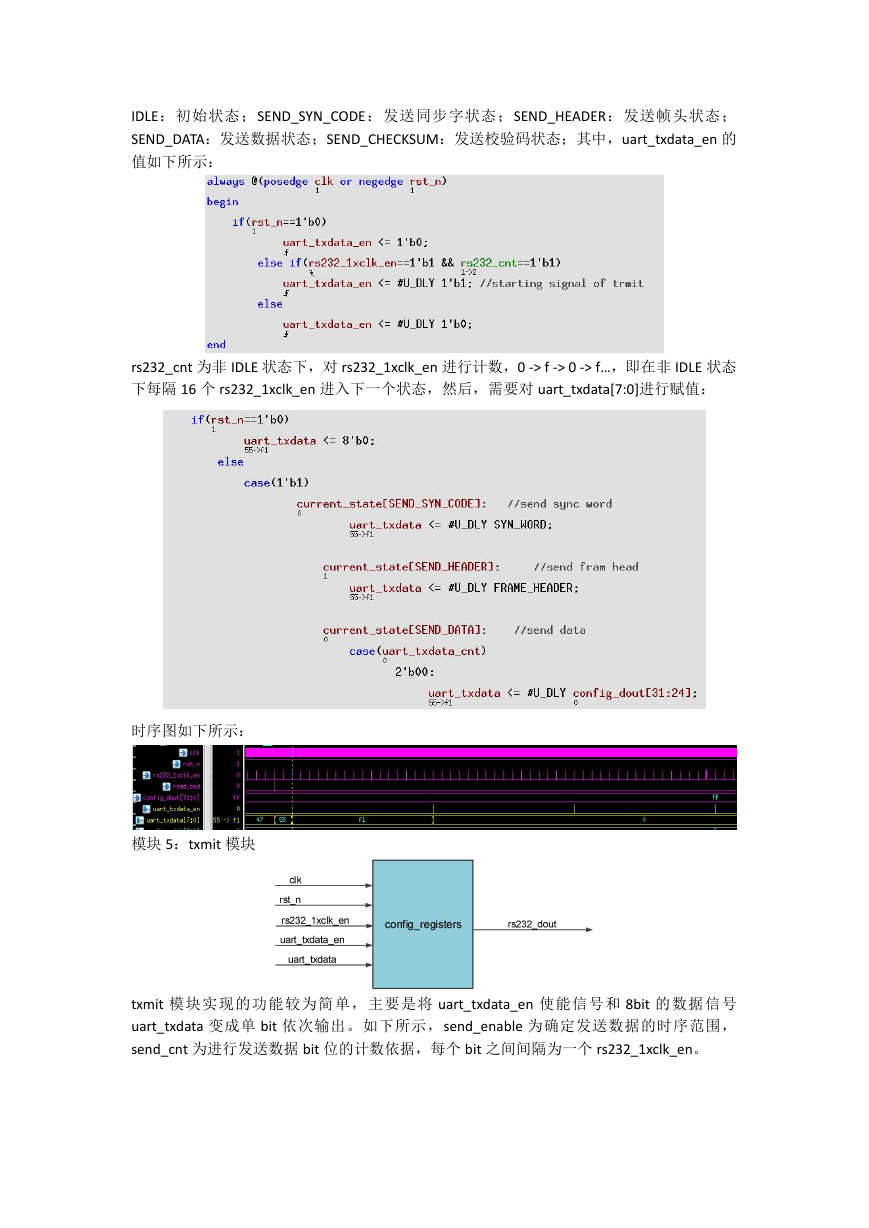

    IDLE：初始状态；SEND_SYN_CODE：发送同步字状态；SEND_HEADER：发送帧头状态； SEND_DATA：发送数据状态；SEND_CHECKSUM：发送校验码状态；其中，uart_txdata_en 的 值如下所示： rs232_cnt 为非 IDLE 状态下，对 rs232_1xclk_en 进行计数，0 -> f -> 0 -> f…，即在非 IDLE 状态 下每隔 16 个 rs232_1xclk_en 进入下一个状态，然后，需要对 uart_txdata[7:0]进行赋值： 时序图如下所示： 模块 5：txmit 模块 txmit 模块实现的功能较为简单，主要是将 uart_txdata_en 使能信号和 8bit 的数据信号 uart_txdata 变成单 bit 依次输出。如下所示，send_enable 为确定发送数据的时序范围， send_cnt 为进行发送数据 bit 位的计数依据，每个 bit 之间间隔为一个 rs232_1xclk_en。
