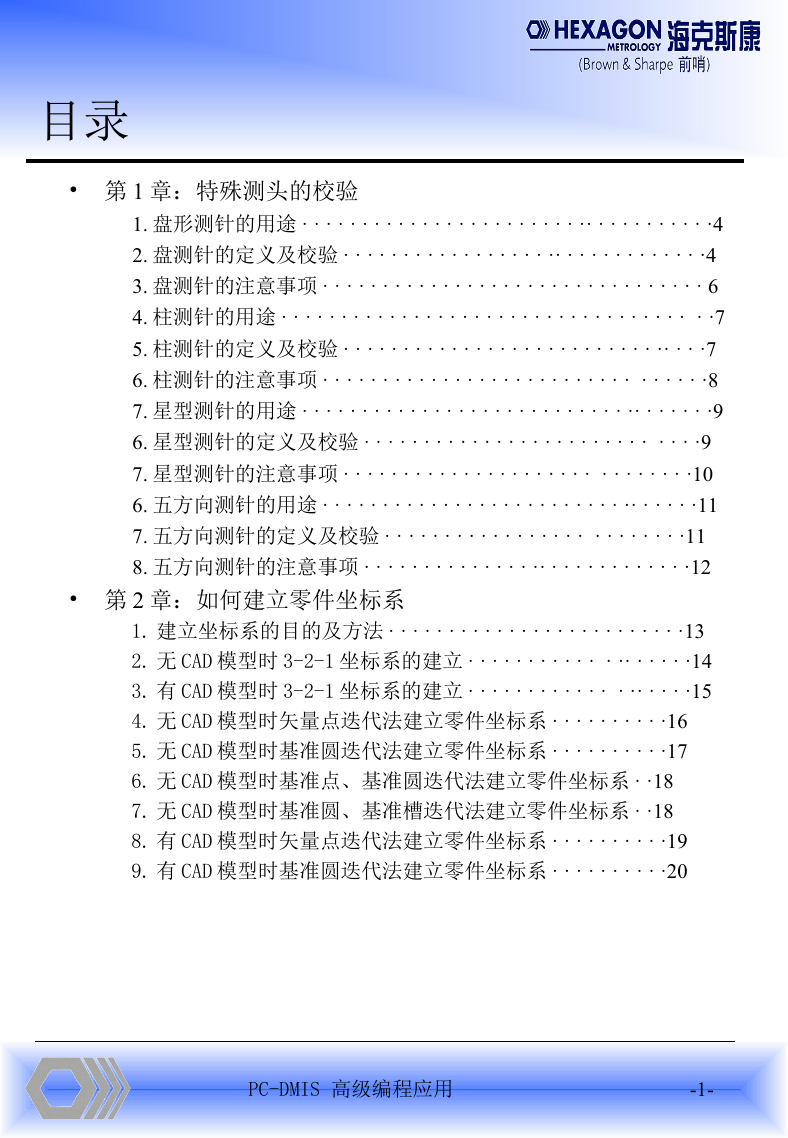

目录 • 第 1 章:特殊测头的校验 1. 盘形测针的用途 · · · · · · · · · · · · · · · · · · · · · · · ·· · · · · · · · · · ·4 2. 盘测针的定义及校验 · · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · ·4 3. 盘测针的注意事项 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6 4. 柱测针的用途 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·7 5. 柱测针的定义及校验 · · · · · · · · · · · · · · · · · · · · · · · · · · ·· · · ·7 6. 柱测针的注意事项 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·8 7. 星型测针的用途 · · · · · · · · · · · · · · · · · · · · · · · · · · · ·· · · · · · ·9 6. 星型测针的定义及校验 · · · · · · · · · · · · · · · · · · · · · · · · · · · ·9 7. 星型测针的注意事项 · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·10 6. 五方向测针的用途 · · · · · · · · · · · · · · · · · · · · · · · · · ·· · · · · ·11 7. 五方向测针的定义及校验 · · · · · · · · · · · · · · · · · · · · · · · · ·11 8. 五方向测针的注意事项 · · · · · · · · · · · · · · ·· · · · · · · · · · · · ·12 • 第 2 章:如何建立零件坐标系 1. 建立坐标系的目的及方法 · · · · · · · · · · · · · · · · · · · · · · · · ·13 2. 无 CAD 模型时 3-2-1 坐标系的建立 · · · · · · · · · · · · ·· · · · · ·14 3. 有 CAD 模型时 3-2-1 坐标系的建立 · · · · · · · · · · · · · ·· · · · ·15 4. 无 CAD 模型时矢量点迭代法建立零件坐标系 · · · · · · · · · ·16 5. 无 CAD 模型时基准圆迭代法建立零件坐标系 · · · · · · · · · ·17 6. 无 CAD 模型时基准点、基准圆迭代法建立零件坐标系 · ·18 7. 无 CAD 模型时基准圆、基准槽迭代法建立零件坐标系 · ·18 8. 有 CAD 模型时矢量点迭代法建立零件坐标系 · · · · · · · · · ·19 9. 有 CAD 模型时基准圆迭代法建立零件坐标系 · · · · · · · · · ·20 PC-DMIS 高级编程应用 -1-

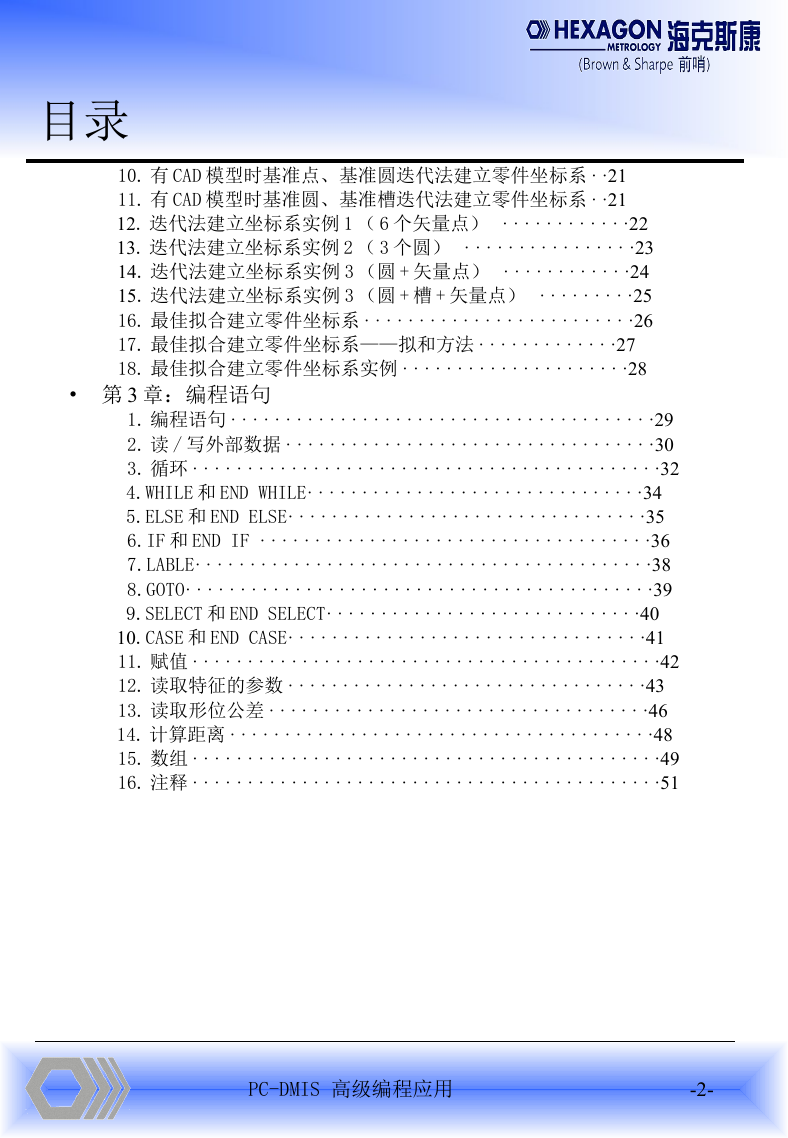

目录 10. 有 CAD 模型时基准点、基准圆迭代法建立零件坐标系 · ·21 11. 有 CAD 模型时基准圆、基准槽迭代法建立零件坐标系 · ·21 12. 迭代法建立坐标系实例 1 ( 6 个矢量点) · · · · · · · · · · · ·22 13. 迭代法建立坐标系实例 2 ( 3 个圆) · · · · · · · · · · · · · · · ·23 14. 迭代法建立坐标系实例 3 (圆 + 矢量点) · · · · · · · · · · · ·24 15. 迭代法建立坐标系实例 3 (圆 + 槽 + 矢量点) · · · · · · · · ·25 16. 最佳拟合建立零件坐标系 · · · · · · · · · · · · · · · · · · · · · · · · ·26 17. 最佳拟合建立零件坐标系——拟和方法 · · · · · · · · · · · · ·27 18. 最佳拟合建立零件坐标系实例 · · · · · · · · · · · · · · · · · · · · ·28 • 第 3 章:编程语句 1. 编程语句 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·29 2. 读 / 写外部数据 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·30 3. 循环 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·32 4.WHILE 和 END WHILE· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·34 5.ELSE 和 END ELSE· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·35 6.IF 和 END IF · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·36 7.LABLE· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·38 8.GOTO· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·39 9.SELECT 和 END SELECT· · · · · · · · · · · · · · · · · · · · · · · · · · · · ·40 10.CASE 和 END CASE· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·41 11. 赋值 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·42 12. 读取特征的参数 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·43 13. 读取形位公差 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·46 14. 计算距离 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·48 15. 数组 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·49 16. 注释 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·51 PC-DMIS 高级编程应用 -2-

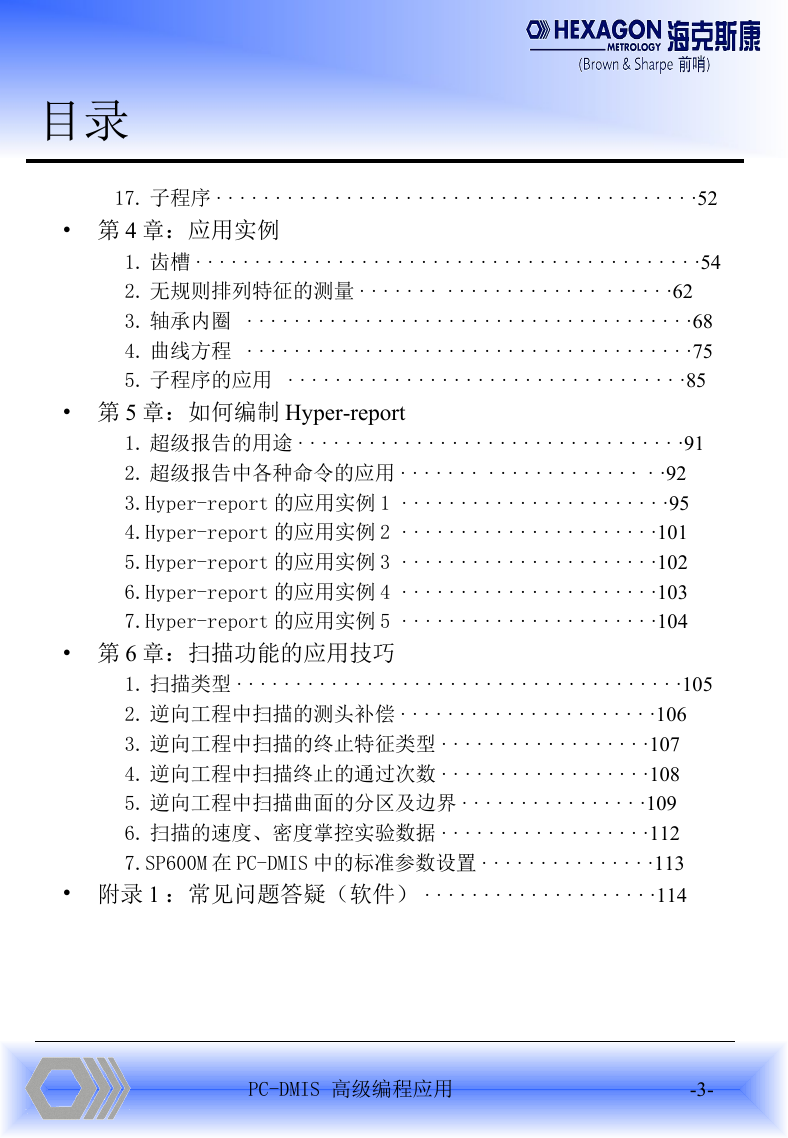

目录 17. 子程序 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·52 • 第 4 章:应用实例 1. 齿槽 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·54 2. 无规则排列特征的测量 · · · · · · · · · · · · · · · · · · · · · · · · · ·62 3. 轴承内圈 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·68 4. 曲线方程 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·75 5. 子程序的应用 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·85 • 第 5 章:如何编制 Hyper-report 1. 超级报告的用途 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·91 2. 超级报告中各种命令的应用 · · · · · · · · · · · · · · · · · · · · · ·92 3.Hyper-report 的应用实例 1 · · · · · · · · · · · · · · · · · · · · · · ·95 4.Hyper-report 的应用实例 2 · · · · · · · · · · · · · · · · · · · · · ·101 5.Hyper-report 的应用实例 3 · · · · · · · · · · · · · · · · · · · · · ·102 6.Hyper-report 的应用实例 4 · · · · · · · · · · · · · · · · · · · · · ·103 7.Hyper-report 的应用实例 5 · · · · · · · · · · · · · · · · · · · · · ·104 • 第 6 章:扫描功能的应用技巧 1. 扫描类型 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·105 2. 逆向工程中扫描的测头补偿 · · · · · · · · · · · · · · · · · · · · · ·106 3. 逆向工程中扫描的终止特征类型 · · · · · · · · · · · · · · · · · ·107 4. 逆向工程中扫描终止的通过次数 · · · · · · · · · · · · · · · · · ·108 5. 逆向工程中扫描曲面的分区及边界 · · · · · · · · · · · · · · · ·109 6. 扫描的速度、密度掌控实验数据 · · · · · · · · · · · · · · · · · ·112 7.SP600M 在 PC-DMIS 中的标准参数设置 · · · · · · · · · · · · · · ·113 • 附录 1 :常见问题答疑(软件) · · · · · · · · · · · · · · · · · · · ·114 PC-DMIS 高级编程应用 -3-

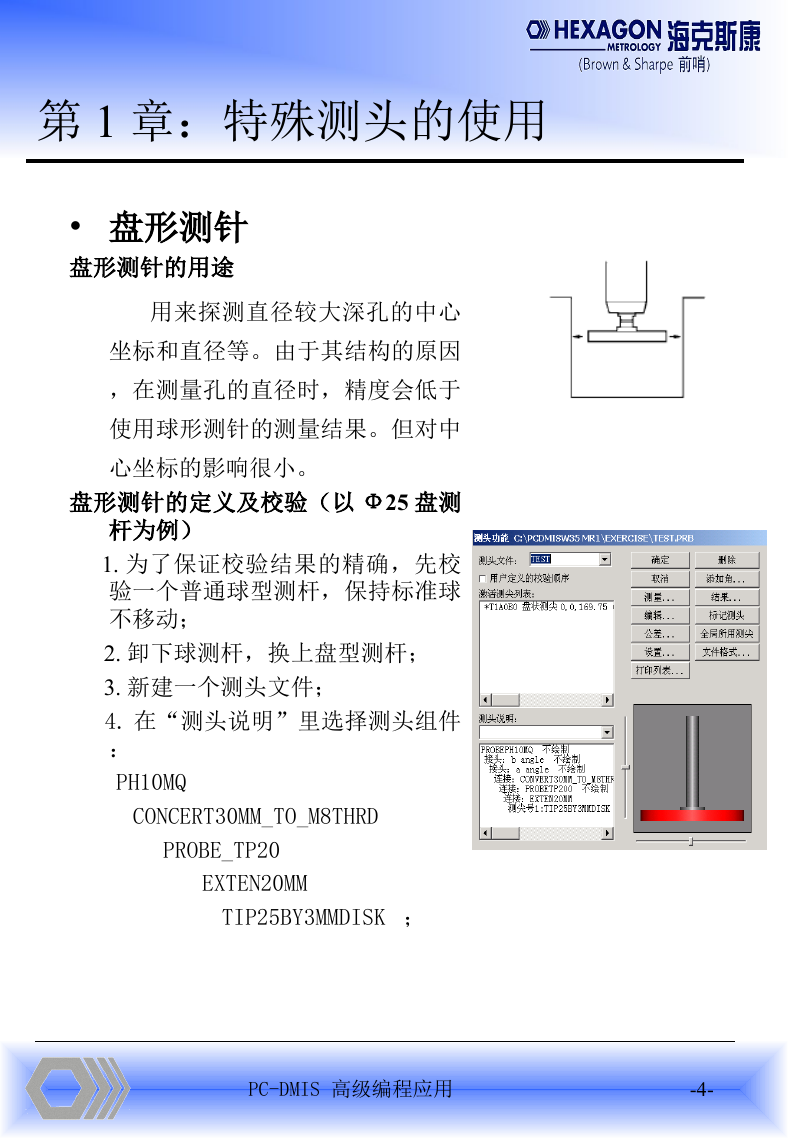

第 1 章:特殊测头的使用 • 盘形测针 盘形测针的用途 用来探测直径较大深孔的中心 坐标和直径等。由于其结构的原因 ,在测量孔的直径时,精度会低于 使用球形测针的测量结果。但对中 心坐标的影响很小。 盘形测针的定义及校验(以 Ф25 盘测 杆为例) 1. 为了保证校验结果的精确,先校 验一个普通球型测杆,保持标准球 不移动; 2. 卸下球测杆,换上盘型测杆; 3. 新建一个测头文件; 4. 在“测头说明”里选择测头组件 : PH10MQ CONCERT30MM_TO_M8THRD PROBE_TP20 EXTEN20MM TIP25BY3MMDISK ; PC-DMIS 高级编程应用 -4-

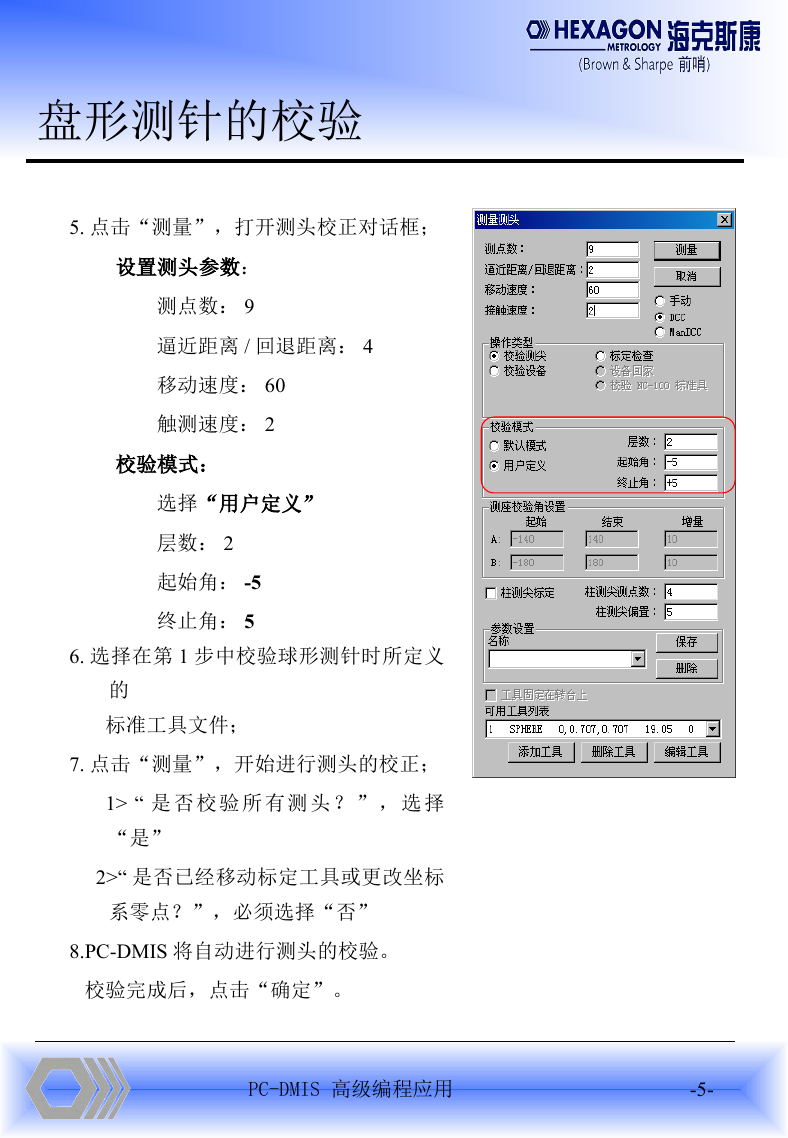

盘形测针的校验 5. 点击“测量”,打开测头校正对话框; 设置测头参数: 测点数: 9 逼近距离 / 回退距离: 4 移动速度: 60 触测速度: 2 校验模式: 选择“用户定义” 层数: 2 起始角: -5 终止角: 5 6. 选择在第 1 步中校验球形测针时所定义 的 标准工具文件; 7. 点击“测量”,开始进行测头的校正; 1> “ 是 否 校 验 所 有 测 头 ? ” , 选 择 “是” 2>“ 是否已经移动标定工具或更改坐标 系零点?”,必须选择“否” 8.PC-DMIS 将自动进行测头的校验。 校验完成后,点击“确定”。 PC-DMIS 高级编程应用 -5-

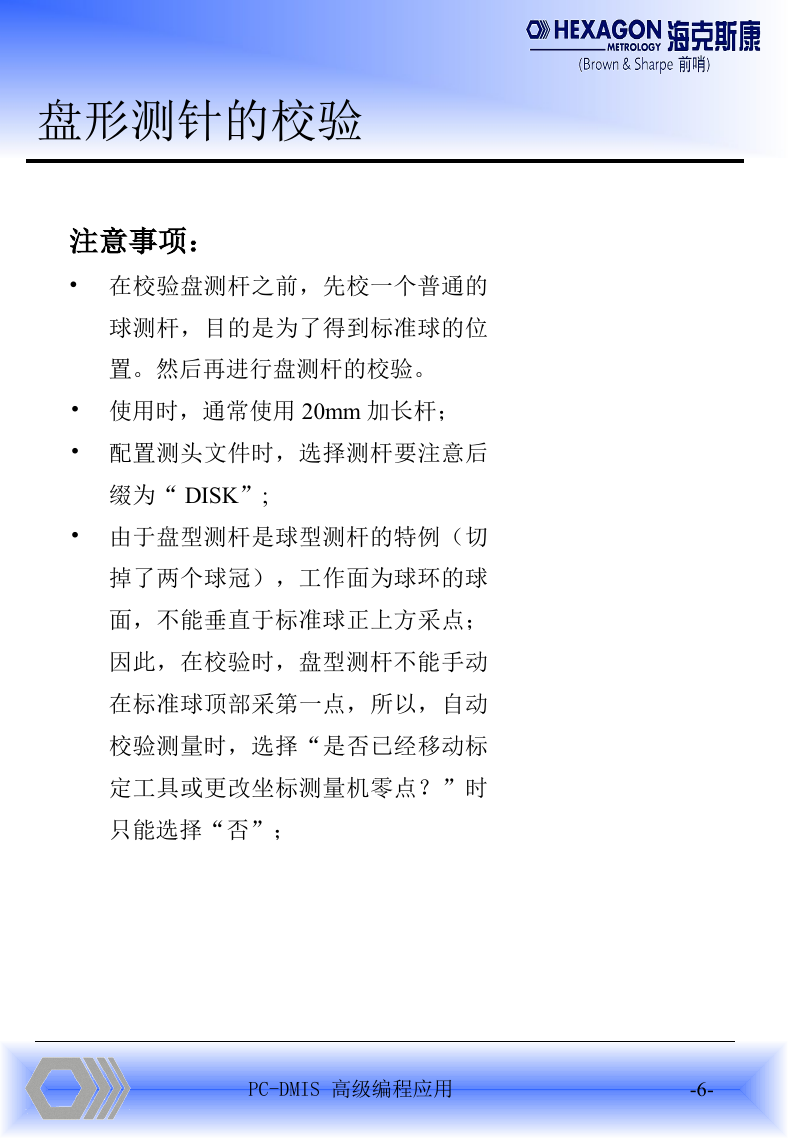

盘形测针的校验 注意事项: • 在校验盘测杆之前,先校一个普通的 球测杆,目的是为了得到标准球的位 置。然后再进行盘测杆的校验。 • 使用时,通常使用 20mm 加长杆; • 配置测头文件时,选择测杆要注意后 缀为“ DISK”; • 由于盘型测杆是球型测杆的特例(切 掉了两个球冠),工作面为球环的球 面,不能垂直于标准球正上方采点; 因此,在校验时,盘型测杆不能手动 在标准球顶部采第一点,所以,自动 校验测量时,选择“是否已经移动标 定工具或更改坐标测量机零点?”时 只能选择“否”; PC-DMIS 高级编程应用 -6-

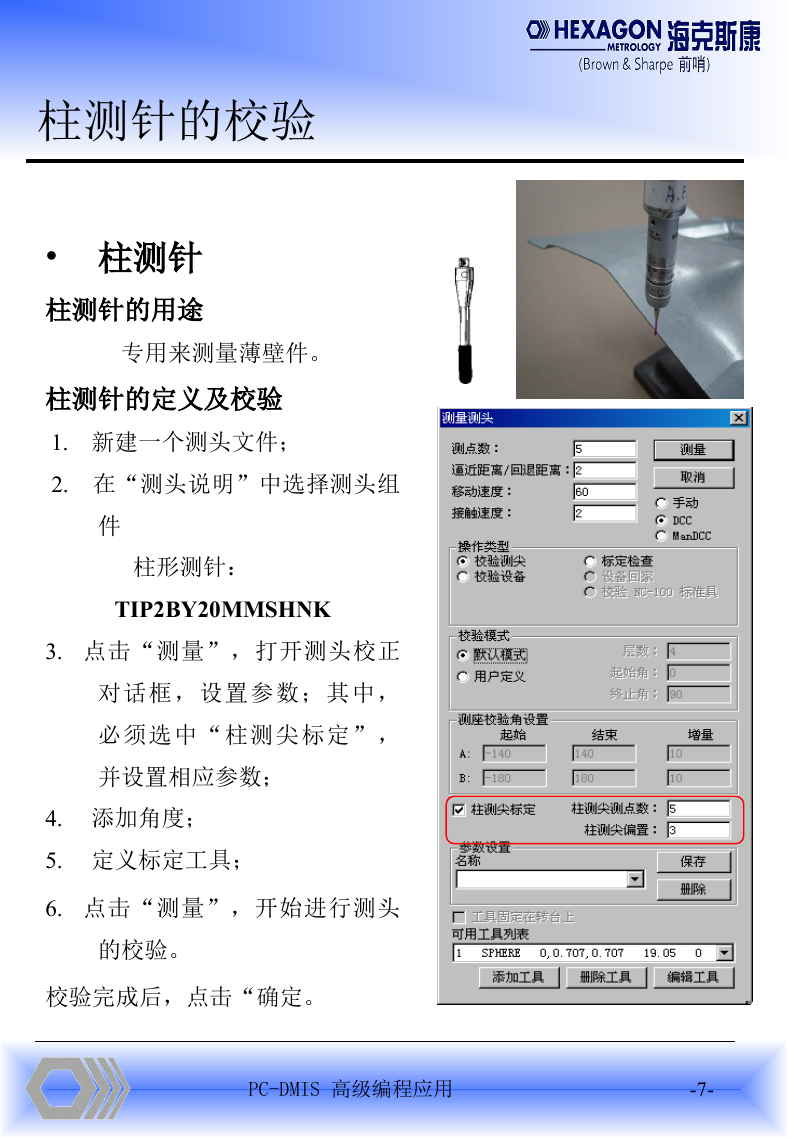

柱测针的校验 • 柱测针 柱测针的用途 专用来测量薄壁件。 柱测针的定义及校验 1. 新建一个测头文件; 2. 在“测头说明”中选择测头组 件 柱形测针: TIP2BY20MMSHNK 3. 点击“测量”,打开测头校正 对话框,设置参数;其中, 必须选中“柱测 尖标定”, 并设置相应参数; 4. 添加角度; 5. 定义标定工具; 6. 点击“测量”,开始进行测头 的校验。 校验完成后,点击“确定。 PC-DMIS 高级编程应用 -7-

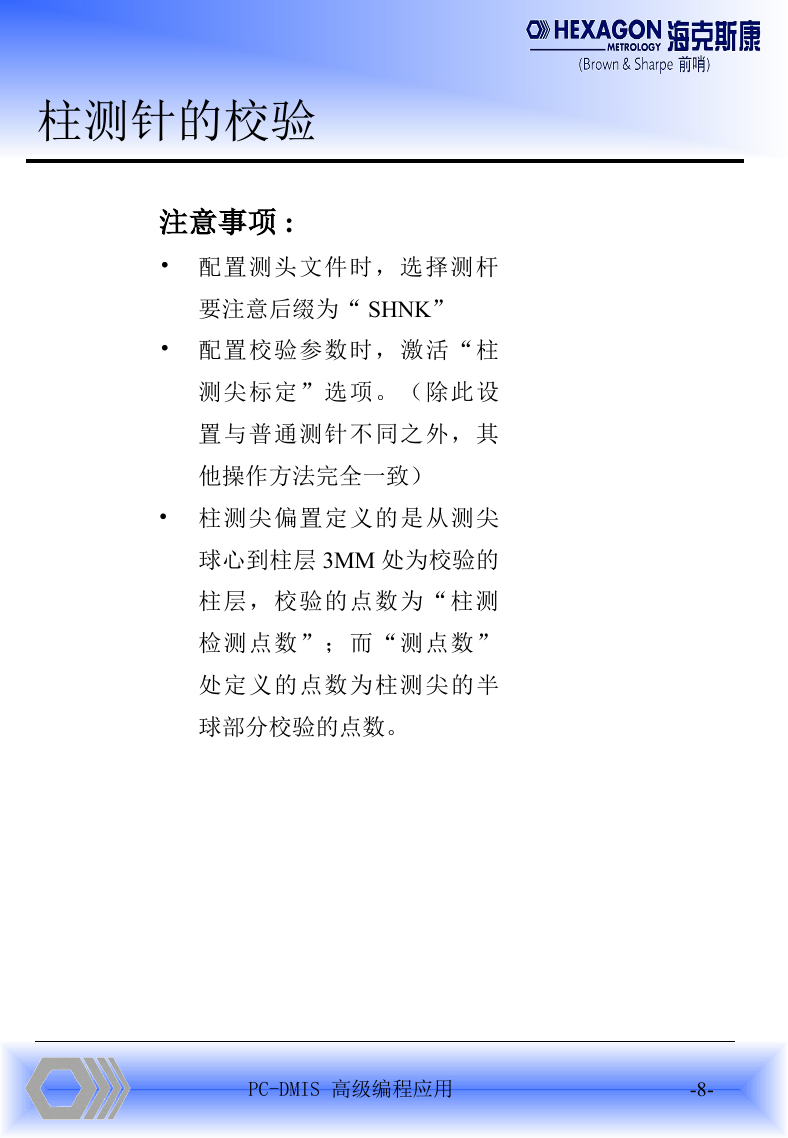

柱测针的校验 注意事项 : • 配置测头文件时,选择测杆 要注意后缀为“ SHNK” • 配置校验参数时,激活“柱 测尖标定”选项。(除此设 置与普通测针不同之外,其 他操作方法完全一致) • 柱测尖偏置定义的是从测尖 球心到柱层 3MM 处为校验的 柱层,校验的点数为“柱测 检测点数”;而“测点数” 处定义的点数为柱测尖的半 球部分校验的点数。 PC-DMIS 高级编程应用 -8-
