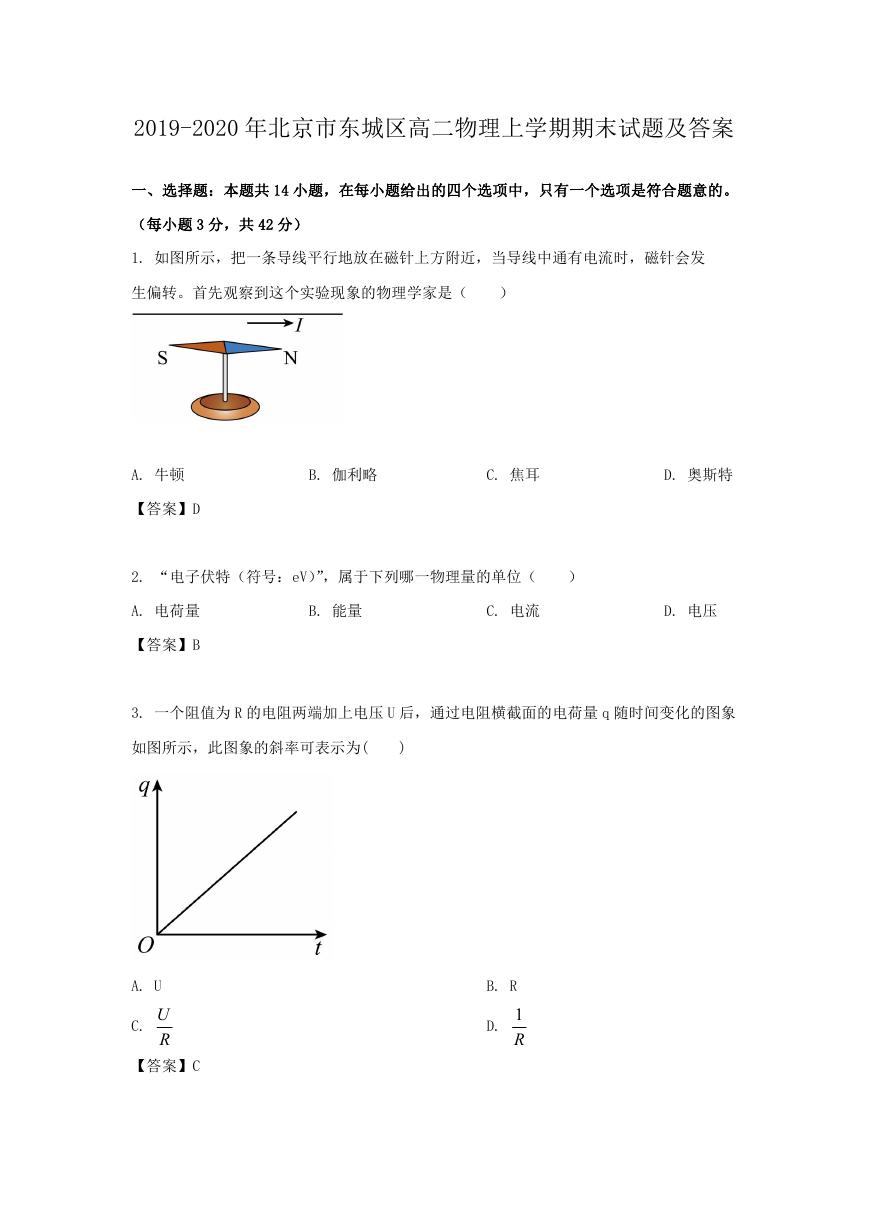

    2019-2020 年北京市东城区高二物理上学期期末试题及答案 一、选择题：本题共 14 小题，在每小题给出的四个选项中，只有一个选项是符合题意的。 （每小题 3 分，共 42 分） 1. 如图所示，把一条导线平行地放在磁针上方附近，当导线中通有电流时，磁针会发 生偏转。首先观察到这个实验现象的物理学家是（ ） A. 牛顿 【答案】D B. 伽利略 C. 焦耳 D. 奥斯特 2. “电子伏特（符号：eV）”，属于下列哪一物理量的单位（ ） A. 电荷量 【答案】B B. 能量 C. 电流 D. 电压 3. 一个阻值为 R 的电阻两端加上电压 U 后，通过电阻横截面的电荷量 q 随时间变化的图象 如图所示，此图象的斜率可表示为( ) A. U U R C. 【答案】C B. R 1 R D.

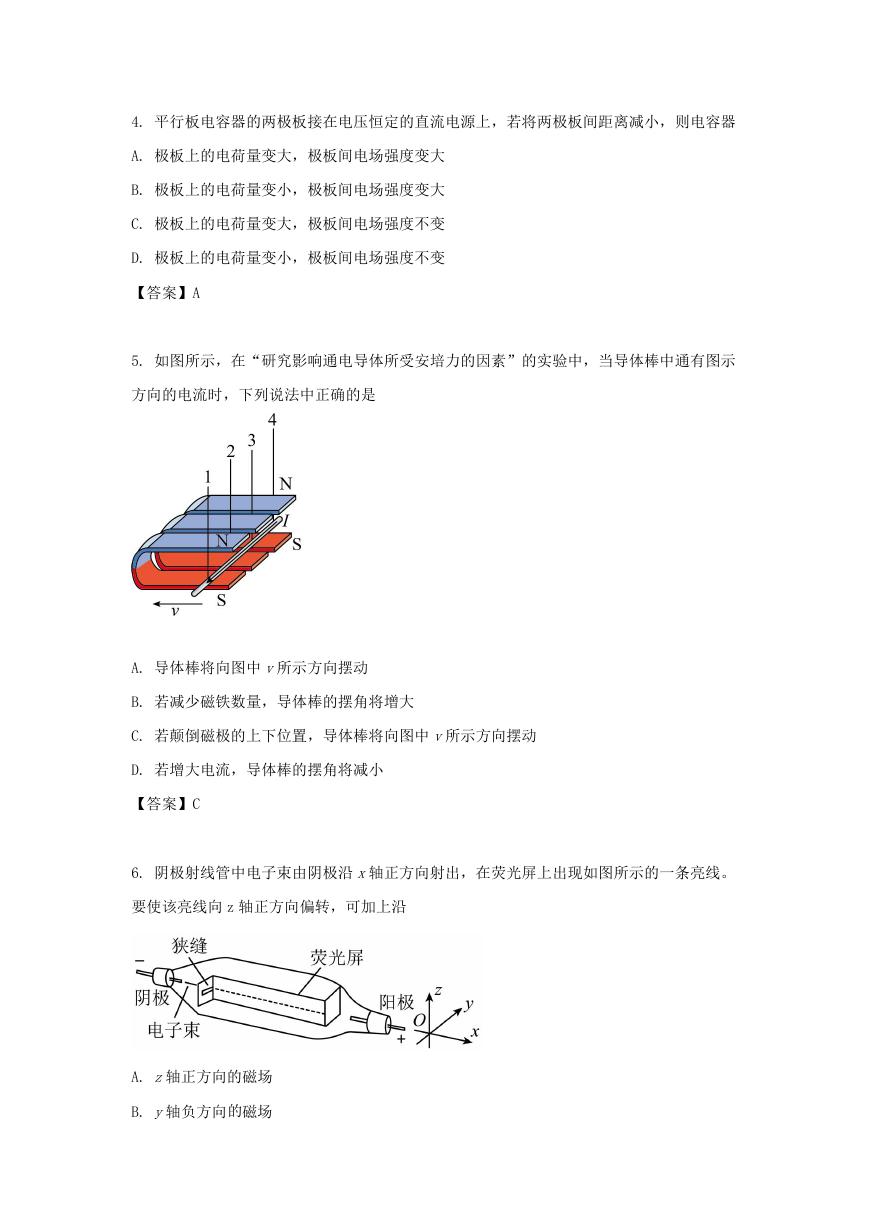

    4. 平行板电容器的两极板接在电压恒定的直流电源上，若将两极板间距离减小，则电容器 A. 极板上的电荷量变大，极板间电场强度变大 B. 极板上的电荷量变小，极板间电场强度变大 C. 极板上的电荷量变大，极板间电场强度不变 D. 极板上的电荷量变小，极板间电场强度不变 【答案】A 5. 如图所示，在“研究影响通电导体所受安培力的因素”的实验中，当导体棒中通有图示 方向的电流时，下列说法中正确的是 A. 导体棒将向图中 v所示方向摆动 B. 若减少磁铁数量，导体棒的摆角将增大 C. 若颠倒磁极的上下位置，导体棒将向图中 v所示方向摆动 D. 若增大电流，导体棒的摆角将减小 【答案】C 6. 阴极射线管中电子束由阴极沿 x轴正方向射出，在荧光屏上出现如图所示的一条亮线。 要使该亮线向 z 轴正方向偏转，可加上沿 A. z轴正方向的磁场 B. y轴负方向的磁场

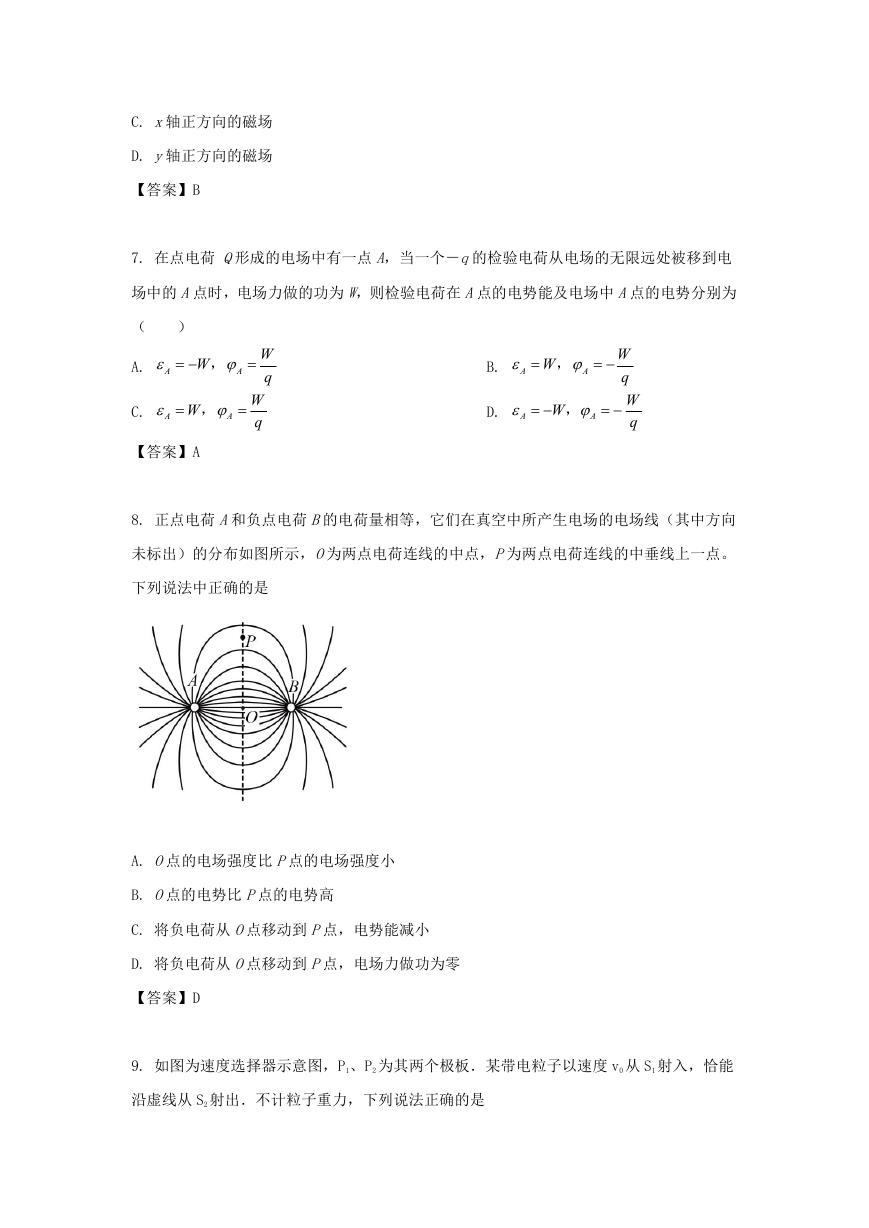

    C. x轴正方向的磁场 D. y轴正方向的磁场 【答案】B 7. 在点电荷 Q形成的电场中有一点 A，当一个－q的检验电荷从电场的无限远处被移到电 场中的 A点时，电场力做的功为 W，则检验电荷在 A点的电势能及电场中 A点的电势分别为 （ ） A.  A   W ，  A W q B.  A  A W ，   W q W q C.  A  A ， W W q D.  A   W ，  A   【答案】A 8. 正点电荷 A和负点电荷 B的电荷量相等，它们在真空中所产生电场的电场线（其中方向 未标出）的分布如图所示，O为两点电荷连线的中点，P为两点电荷连线的中垂线上一点。 下列说法中正确的是 A. O点的电场强度比 P点的电场强度小 B. O点的电势比 P点的电势高 C. 将负电荷从 O点移动到 P点，电势能减小 D. 将负电荷从 O点移动到 P点，电场力做功为零 【答案】D 9. 如图为速度选择器示意图，P1、P2 为其两个极板．某带电粒子以速度 v0 从 S1 射入，恰能 沿虚线从 S2 射出．不计粒子重力，下列说法正确的是

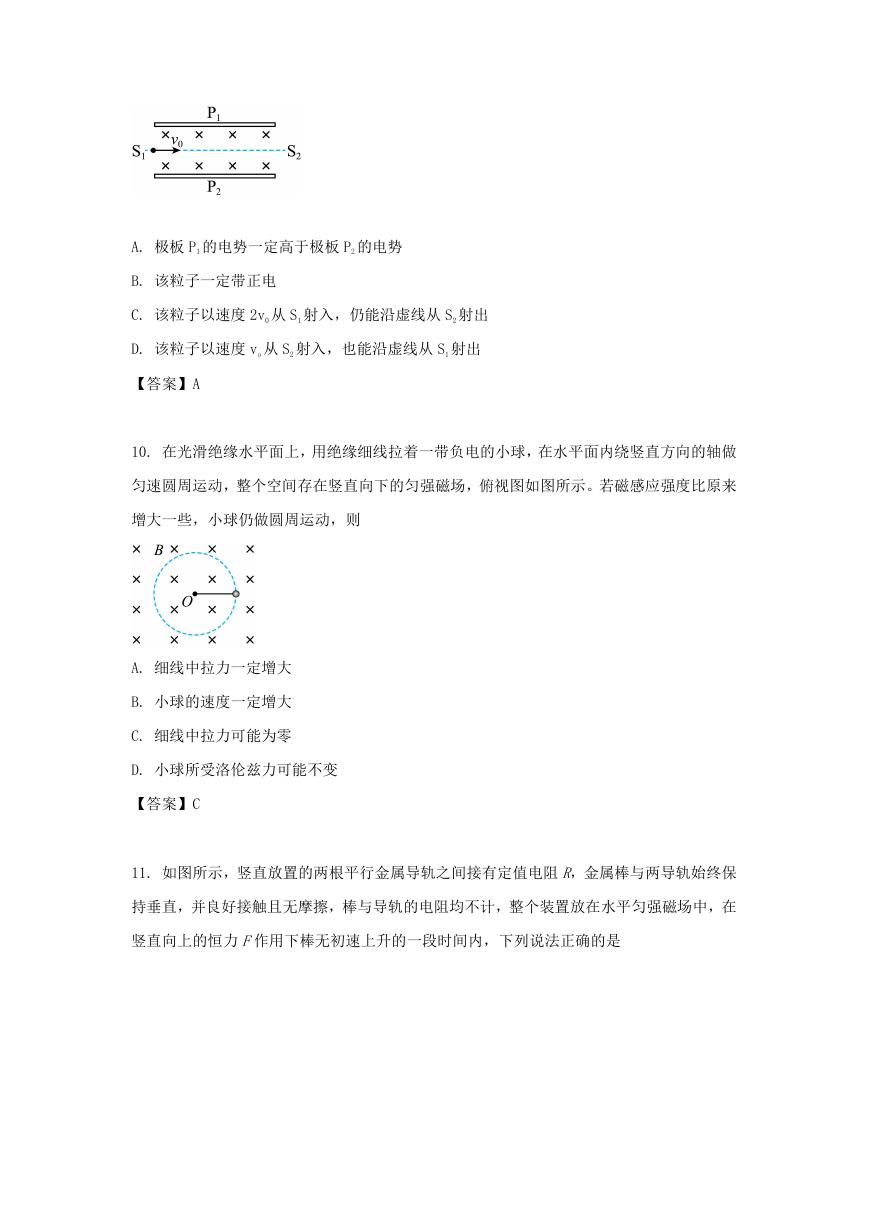

    A. 极板 P1 的电势一定高于极板 P2 的电势 B. 该粒子一定带正电 C. 该粒子以速度 2v0 从 S1 射入，仍能沿虚线从 S2 射出 D. 该粒子以速度 vo 从 S2 射入，也能沿虚线从 S1 射出 【答案】A 10. 在光滑绝缘水平面上，用绝缘细线拉着一带负电的小球，在水平面内绕竖直方向的轴做 匀速圆周运动，整个空间存在竖直向下的匀强磁场，俯视图如图所示。若磁感应强度比原来 增大一些，小球仍做圆周运动，则 A. 细线中拉力一定增大 B. 小球的速度一定增大 C. 细线中拉力可能为零 D. 小球所受洛伦兹力可能不变 【答案】C 11. 如图所示，竖直放置的两根平行金属导轨之间接有定值电阻 R，金属棒与两导轨始终保 持垂直，并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在水平匀强磁场中，在 竖直向上的恒力 F作用下棒无初速上升的一段时间内，下列说法正确的是

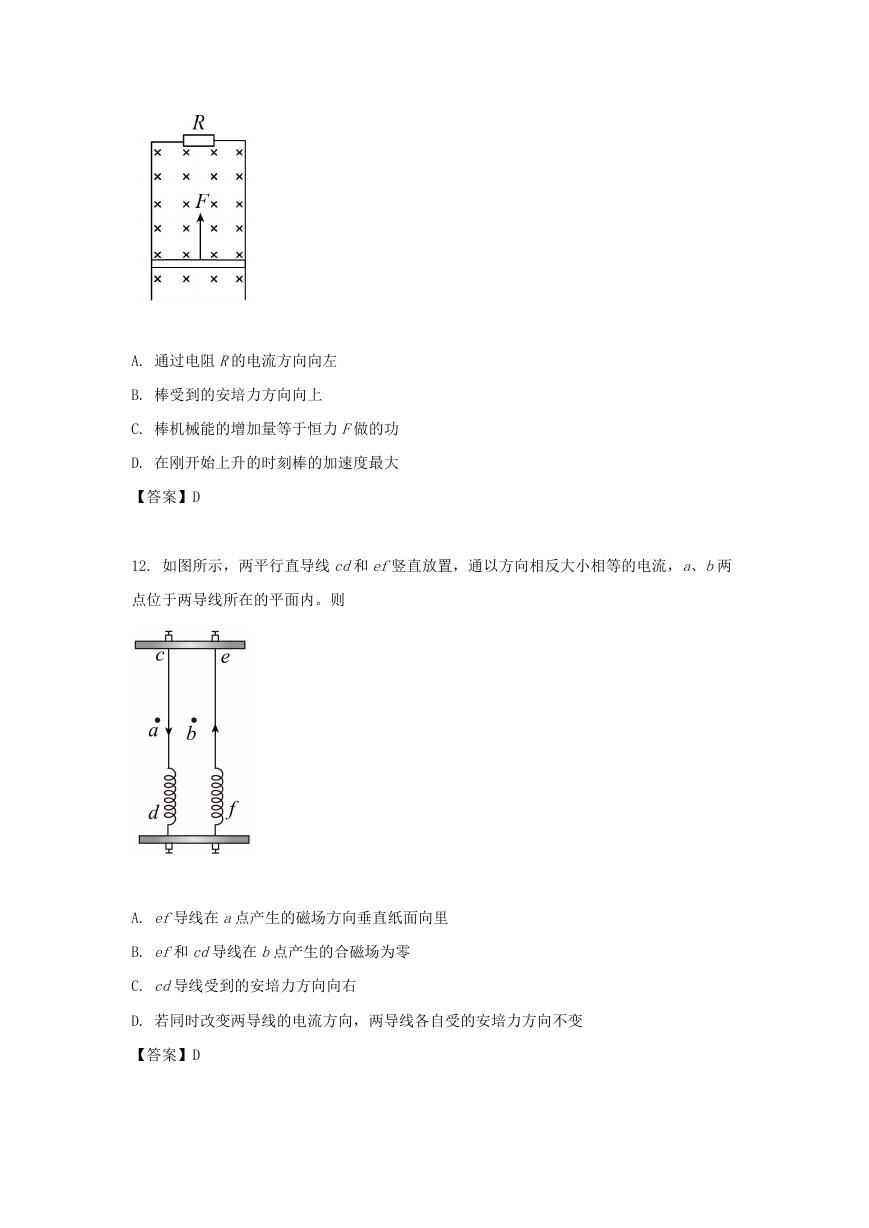

    A. 通过电阻 R的电流方向向左 B. 棒受到的安培力方向向上 C. 棒机械能的增加量等于恒力 F做的功 D. 在刚开始上升的时刻棒的加速度最大 【答案】D 12. 如图所示，两平行直导线 cd和 ef竖直放置，通以方向相反大小相等的电流，a、b两 点位于两导线所在的平面内。则 A. ef导线在 a点产生的磁场方向垂直纸面向里 B. ef和 cd导线在 b点产生的合磁场为零 C. cd导线受到的安培力方向向右 D. 若同时改变两导线的电流方向，两导线各自受的安培力方向不变 【答案】D

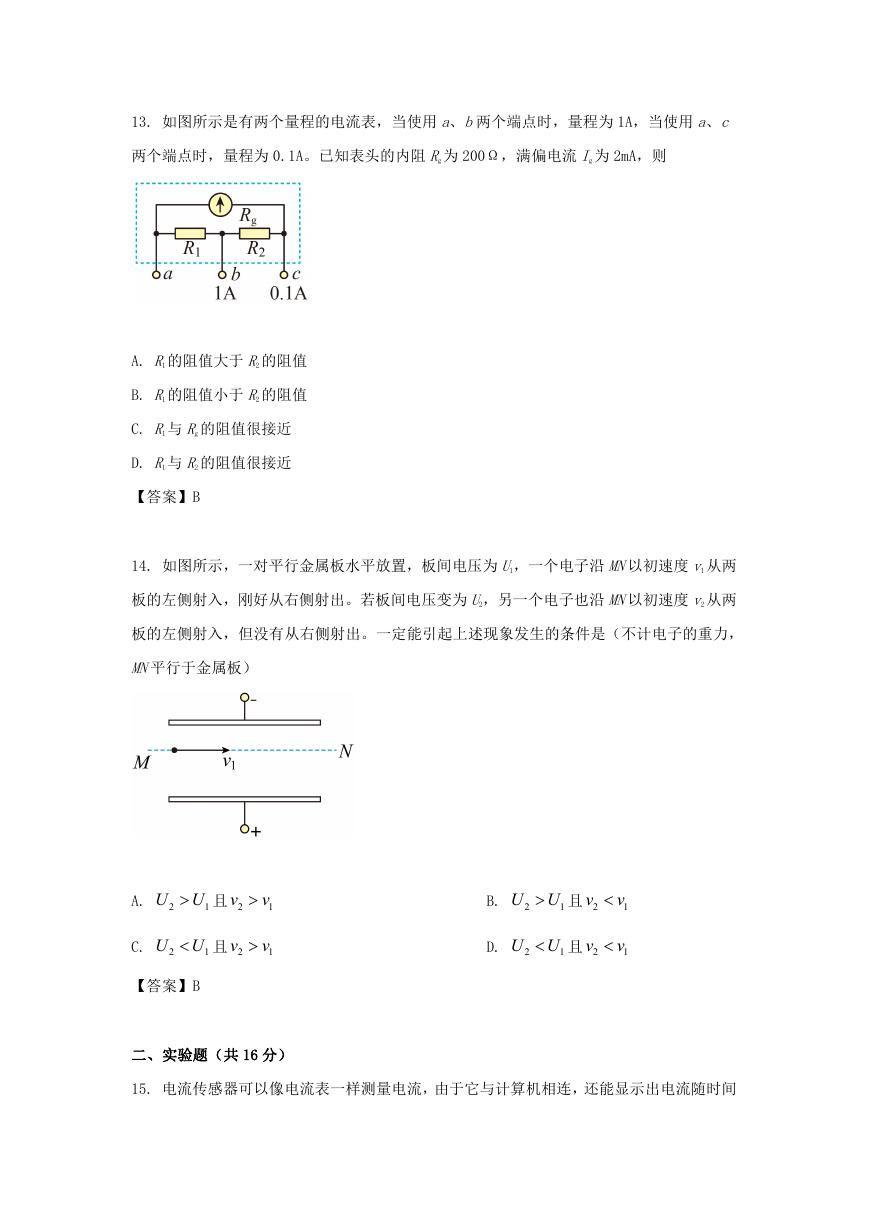

    13. 如图所示是有两个量程的电流表，当使用 a、b两个端点时，量程为 1A，当使用 a、c 两个端点时，量程为 0.1A。已知表头的内阻 Rg 为 200Ω，满偏电流 Ig 为 2mA，则 A. R1 的阻值大于 R2 的阻值 B. R1 的阻值小于 R2 的阻值 C. R1 与 Rg 的阻值很接近 D. R1 与 R2 的阻值很接近 【答案】B 14. 如图所示，一对平行金属板水平放置，板间电压为 U1，一个电子沿 MN以初速度 v1 从两 板的左侧射入，刚好从右侧射出。若板间电压变为 U2，另一个电子也沿 MN以初速度 v2 从两 板的左侧射入，但没有从右侧射出。一定能引起上述现象发生的条件是（不计电子的重力， MN平行于金属板） A. C. U U 且 2 v 2 1 U U 且 2 v 2 1 v 1 v 1 B. D. U U 且 2 v 2 1 U U 且 2 v 2 1 v 1 v 1 【答案】B 二、实验题（共 16 分） 15. 电流传感器可以像电流表一样测量电流，由于它与计算机相连，还能显示出电流随时间

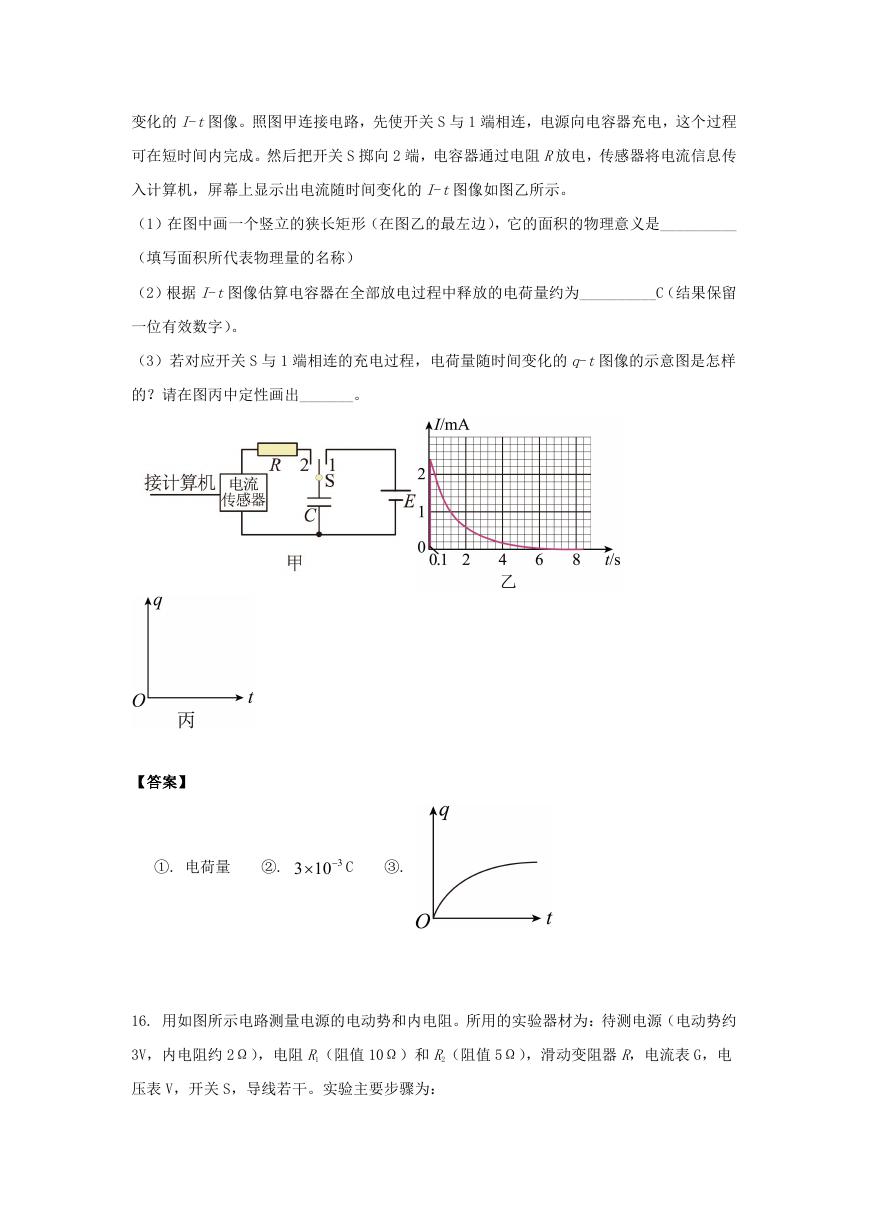

    变化的 I-t图像。照图甲连接电路，先使开关 S 与 1 端相连，电源向电容器充电，这个过程 可在短时间内完成。然后把开关 S 掷向 2 端，电容器通过电阻 R放电，传感器将电流信息传 入计算机，屏幕上显示出电流随时间变化的 I-t图像如图乙所示。 （1）在图中画一个竖立的狭长矩形（在图乙的最左边），它的面积的物理意义是__________ （填写面积所代表物理量的名称） （2）根据 I-t图像估算电容器在全部放电过程中释放的电荷量约为__________C（结果保留 一位有效数字）。 （3）若对应开关 S 与 1 端相连的充电过程，电荷量随时间变化的 q-t图像的示意图是怎样 的？请在图丙中定性画出_______。 【答案】 ①. 电荷量 ②. 3 10 3 C ③. 16. 用如图所示电路测量电源的电动势和内电阻。所用的实验器材为：待测电源（电动势约 3V，内电阻约 2Ω），电阻 R1（阻值 10Ω）和 R2（阻值 5Ω），滑动变阻器 R，电流表 G，电 压表 V，开关 S，导线若干。实验主要步骤为：
    ①将滑动变阻器接入电路的阻值调到__________（选填“最大”或“最小”），闭合开关； ②逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数 U和相应电流表的示数 I； ③以 U为纵坐标，I为横坐标，作出 U—I图线； ④求出 U—I图线斜率的绝对值 k和在纵轴上的截距 b； ⑤待测电源的电动势 E和内阻 r的计算式分别为 E=__________，r=__________（用题目中 出现的量表示），代入数值可得 E和 r的测量值。 【答案】 ①. 最大 ②. b ③. k－R2（或 k－5Ω） 三、论述、计算题（共 42 分）解题要求：写出必要的文字说明、方程式、演算步骤和答案。 有数值计算的题，答案必须明确写出数值和单位。 17. 如图所示，匀强磁场与平行金属导轨所在的平面相垂直，磁感应强度为 B，金属棒 ab 的长度为 L，与导轨接触良好，以速度 v向右匀速运动。 （1）判断 ab哪端电势高； （2）请根据法拉第电磁感应定律的表达式 E n   t  推导此闭合回路的感应电动势 E=BLv。 【答案】 (1) a 端电势高 (2) E n   t   BLv （1）由右手定则可知，a端电势高； （2）在Δt时间内，ab棒向右移动的距离为 vΔt 这个过程中线框的面积变化量是ΔS=LvΔt
