Mate10保时捷TOP维修指引 V1.0.xlsx

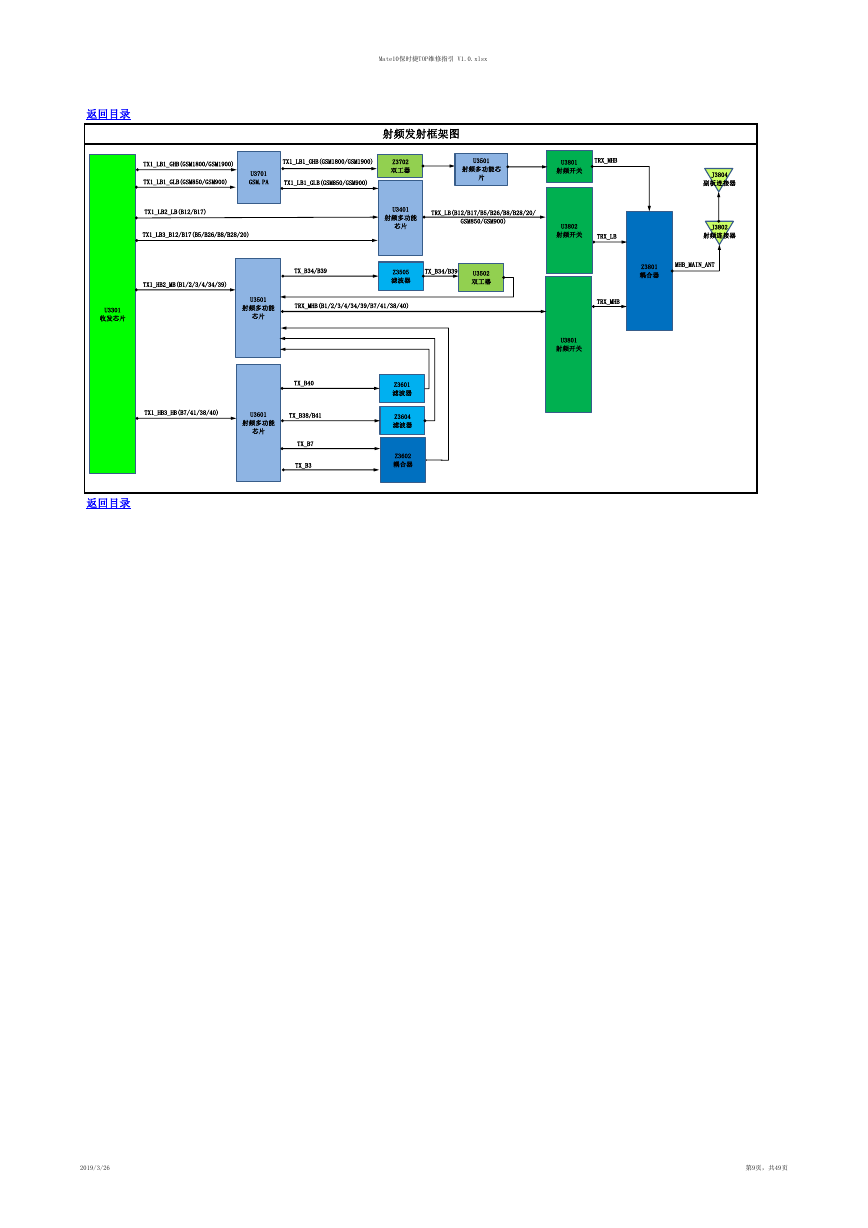

射频发射框架图
TX1_LB1_GHB(GSM1800/GSM1900)
TX1_LB1_GHB(GSM1800/GSM1900)
TX1_LB1_GLB(GSM850/GSM900)
U3701
GSM.PA
TX1_LB1_GLB(GSM850/GSM900)
Z3702
双工器
U3501
射频多功能芯
片
U3801
射频开关
TRX_MHB
TX1_LB2_LB(B12/B17)
TX1_LB3_B12/B17(B5/B26/B8/B28/20)
U3401
射频多功能
芯片
TRX_LB(B12/B17/B5/B26/B8/B28/20/
GSM850/GSM900)
U3802
射频开关
TRX_LB
TX1_HB2_MB(B1/2/3/4/34/39)
TX_B34/B39
Z3505
滤波器
TX_B34/B39
U3502
双工器
U3301
收发芯片
U3501
射频多功能
芯片
TRX_MHB(B1/2/3/4/34/39/B7/41/38/40)
TRX_MHB
U3801
射频开关
J3804
副板连接器
J3802
射频连接器
MHB_MAIN_ANT
Z3801
耦合器
TX_B40
TX1_HB3_HB(B7/41/38/40)
U3601
射频多功能
芯片
TX_B38/B41
TX_B7
TX_B3
Z3601
滤波器
Z3604
滤波器
Z3602
耦合器
